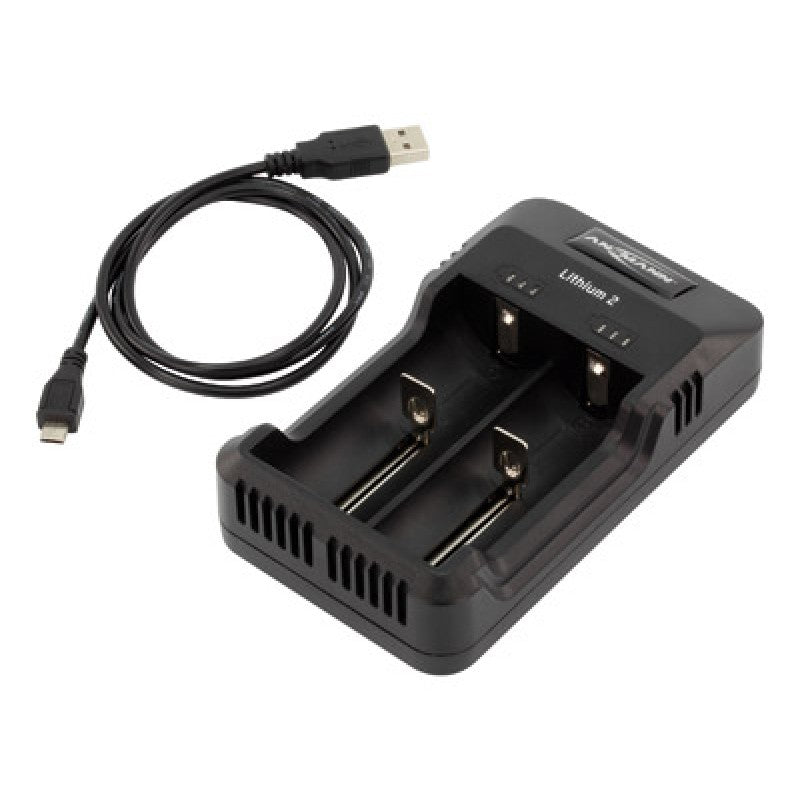

18650-Ladezeit berechnen: Lithium 2 mit 1-A- oder 2-A-Netzteil

Wie lange laden 2600 oder 3400 mAh wirklich und warum macht die USB-Stromquelle bei zwei Zellen einen großen Unterschied?

Direktantwort: Wie lange lädt ein 18650-Akku?

Eine grobe Untergrenze ergibt sich aus Kapazität geteilt durch Ladestrom. Ein 3400-mAh-Akku benötigt bei 1000 mA rechnerisch 3,4 Stunden; wegen der CV-Endphase, Verlusten und Zellzustand liegt die reale Zeit darüber.

Bei zwei Li-Ion-Zellen und nur 1 A USB-Eingang liefert das Lithium 2 laut Anleitung 500 mA je Schacht. Dann verdoppelt sich die rechnerische Basis für 3400 mAh auf 6,8 Stunden plus Endphase.

1-A- gegen 2-A-Netzteil

Mit mindestens 2 A Eingang kann das Ladegerät ein oder zwei Li-Ion-Akkus mit bis zu 1000 mA je Schacht laden. Mit mindestens 1 A Eingang erhält eine einzelne Li-Ion-Zelle 1000 mA, zwei Zellen jeweils 500 mA.

Das ist der wichtigste Planungsunterschied. Ein 1-A-Netzteil ist nicht automatisch ungeeignet, aber bei zwei großen 18650-Zellen deutlich langsamer. Für Übernachtplanung zählt die Zahl der belegten Schächte.

Warum die Rechnung nur eine Näherung ist

Li-Ion wird mit CC-CV geladen. Zunächst fließt näherungsweise konstanter Strom, später sinkt der Strom in der Spannungsphase. Temperatur, Alter, Restladung und reale Kapazität verändern den Verlauf.

Darum wird die errechnete Zeit nicht als Wecker für unbeaufsichtigtes Laden verwendet. Beendet wird nach Ladeanzeige und Herstellerablauf, nicht nach einer blind angenommenen Stundenzahl.

Beispiel 2600 mAh

Eine leere 2600-mAh-Zelle ergibt bei 1000 mA eine rechnerische Basis von 2,6 Stunden. Bei 500 mA sind es 5,2 Stunden. Mit einem vorsichtigen Planungsfaktor von etwa 1,15 bis 1,3 wird daraus eine realistischere Spanne.

Der Faktor ist keine Gerätespezifikation. Er dient nur der Reise- und Revierplanung. Stark abweichende Zeiten können an Restladung, Zellalter, Temperatur, Netzteil oder Kontakt liegen.

Beispiel 3400 mAh

Für den bei Black Raptor gelisteten XCell 18650H-3400 liegt die rechnerische Basis bei 3,4 Stunden mit 1 A beziehungsweise 6,8 Stunden mit 0,5 A. Die tatsächliche Ladezeit wird länger ausfallen.

Ob genau diese Zelle zum konkreten HIKMICRO-Gerät passt, muss separat geprüft werden. Kapazität und Baugröße allein reichen nicht als Gerätefreigabe.

Powerbank im Revierfahrzeug

Eine geeignete Powerbank kann als 5-V-USB-Quelle dienen, sofern sie stabil mindestens 1 A und idealerweise 2 A liefert. Ausgang, Kabel und automatische Abschaltung der Powerbank müssen praktisch zusammenarbeiten.

Das Ladegerät wird dabei trocken, belüftet und gegen Bewegung gesichert. Nicht während der Fahrt lose zwischen Ausrüstung laden und nicht in direkter Sonne im geschlossenen Fahrzeug betreiben.

Kabel und Spannungsquelle diagnostizieren

Starten die LEDs nicht wie beschrieben, zuerst andere bestätigte 5-V-Quelle und intaktes Kabel prüfen. Ein schwaches oder beschädigtes Kabel kann Spannungseinbruch verursachen, ohne dass die Zelle selbst defekt ist.

Keine improvisierten Adapterketten verwenden. Das aktuelle Lithium 2 nutzt USB-C am Gerät; die Quelle bleibt 5 V. USB-C bedeutet hier nicht automatisch USB-PD-Schnellladen.

Black-Raptor-Empfehlung

Für zwei große 18650-Zellen sollte ein 5-V-/2-A-Netzteil eingeplant werden. Der Rechner hilft bei der Zeitplanung, aber Ladeende, Temperatur und Zellzustand werden weiterhin kontrolliert.

Wer regelmäßig spät aus dem Revier zurückkommt, lädt nicht unter Zeitdruck. Besser sind nummerierte Reservepaare und ein fester Ladeplan, damit keine heiße oder auffällige Zelle vorschnell wieder eingesetzt wird.

Zellformat ist nicht gleich Gerätekompatibilität

„18650“ beschreibt zunächst eine zylindrische Baugröße. In der Praxis unterscheiden sich Zellen durch Länge, Schutzschaltung, Pluspolform, zulässigen Entladestrom und Kapazität. Geschützte Zellen können länger sein als ungeschützte. Ein Ladegerät kann beide geometrisch aufnehmen, während das Wärmebildgerät nur eine bestimmte Ausführung akzeptiert.

Vor dem Kauf werden deshalb vier Ebenen getrennt geprüft: Nennt die Geräteanleitung das Zellformat? Ist die Spannung freigegeben? Passt die tatsächliche Zelllänge? Verlangt der Hersteller eine bestimmte Schutzbeschaltung oder einen proprietären Akkupack? Erst wenn alle Antworten passen, ist „geeignet“ belastbar.

Einzelschachtüberwachung ist kein Paarzwang

Das Lithium 2 überwacht beide Schächte unabhängig. Laut ANSMANN kann sogar eine Li-Ion-Zelle zusammen mit einer NiMH-Zelle geladen werden, weil jeder Schacht separat gesteuert wird. Das ist bequem, bedeutet aber nicht, dass beliebige Zellen anschließend gemeinsam in einem Gerät betrieben werden sollten.

Benötigt ein Gerät zwei Zellen, werden möglichst gleiches Modell, ähnliches Alter und ähnlicher Ladezustand als festes Paar verwendet. Die Paare erhalten eine gemeinsame Kennzeichnung. Eine auffällige Zelle wird nicht durch eine neue ergänzt und weiter als Paar betrieben, bevor Ursache und Gerätefreigabe geklärt sind.

Temperatur und Ladeplatz

ANSMANN nennt 0 bis 35 Grad Celsius als Betriebstemperatur und 0 bis 40 Grad Celsius als Lagertemperatur des Ladegeräts. Ein eiskalter Akku aus dem Revier wird nicht sofort in warmer, feuchter Raumluft geladen. Erst akklimatisieren lassen und auf Kondenswasser prüfen.

Der Ladeplatz ist trocken, frei belüftet, stabil und nicht mit Papier, Textilien oder anderer Ausrüstung bedeckt. Das Gerät wird nicht im geschlossenen Rucksack, Waffenkoffer oder Fahrzeugfach betrieben. Wärmeentwicklung wird beobachtet; ungewöhnlicher Geruch, Verformung oder starke Erwärmung beendet den Vorgang.

LEDs helfen, ersetzen aber keine Kontrolle

Je Schacht zeigen drei LEDs den Fortschritt an. Die Anleitung beschreibt ansteigende Stufen bis alle drei LEDs dauerhaft leuchten. Falsch eingelegte Akkus und Fehler werden ebenfalls angezeigt. Diese Anzeigen unterstützen den Ablauf, identifizieren aber nicht jede mögliche Zellschädigung.

Bleibt eine Anzeige unplausibel, wird nicht durch wiederholtes Einlegen experimentiert. Stromquelle trennen, Kontakte und Polung prüfen, Zelle visuell kontrollieren und Anleitung heranziehen. Eine beschädigte Zelle wird fachgerecht ausgesondert, nicht als Reserve in die Tasche gelegt.
