ERATAC USL-Montage – Ultra-Slim-Lever-Montage für Red-Dot-Optiken auf Picatinny
Eine Red-Dot-Montage entscheidet über Achshöhe, Co-Witness und Bedienbarkeit der ganzen Plattform.
ERATAC USL-Montage ist eine ERATAC Ultra-Slim-Lever-Montage für verschiedene Red-Dot-Footprints wie Aimpoint Micro, Aimpoint ACRO, Trijicon RMR, Docter/Noblex, Shield RMS/SMS und weitere Varianten.
Sie ist keine universelle Red-Dot-Montage für jede Optik. Die gewählte Variante bestimmt Footprint und Achshöhe. Co-witness, lower 1/3 und extra hohe Varianten fühlen sich im Anschlag deutlich unterschiedlich an.
Wichtiger Hinweis zur Einordnung:
Vor dem Kauf prüfen: Red-Dot-Footprint, Achshöhe, gewünschtes Co-Witness, Picatinny-Schiene, Magnifier-Kompatibilität, Ladehebel-Freiraum und ob die USL-Variante zu deinem konkreten Rotpunktvisier passt.

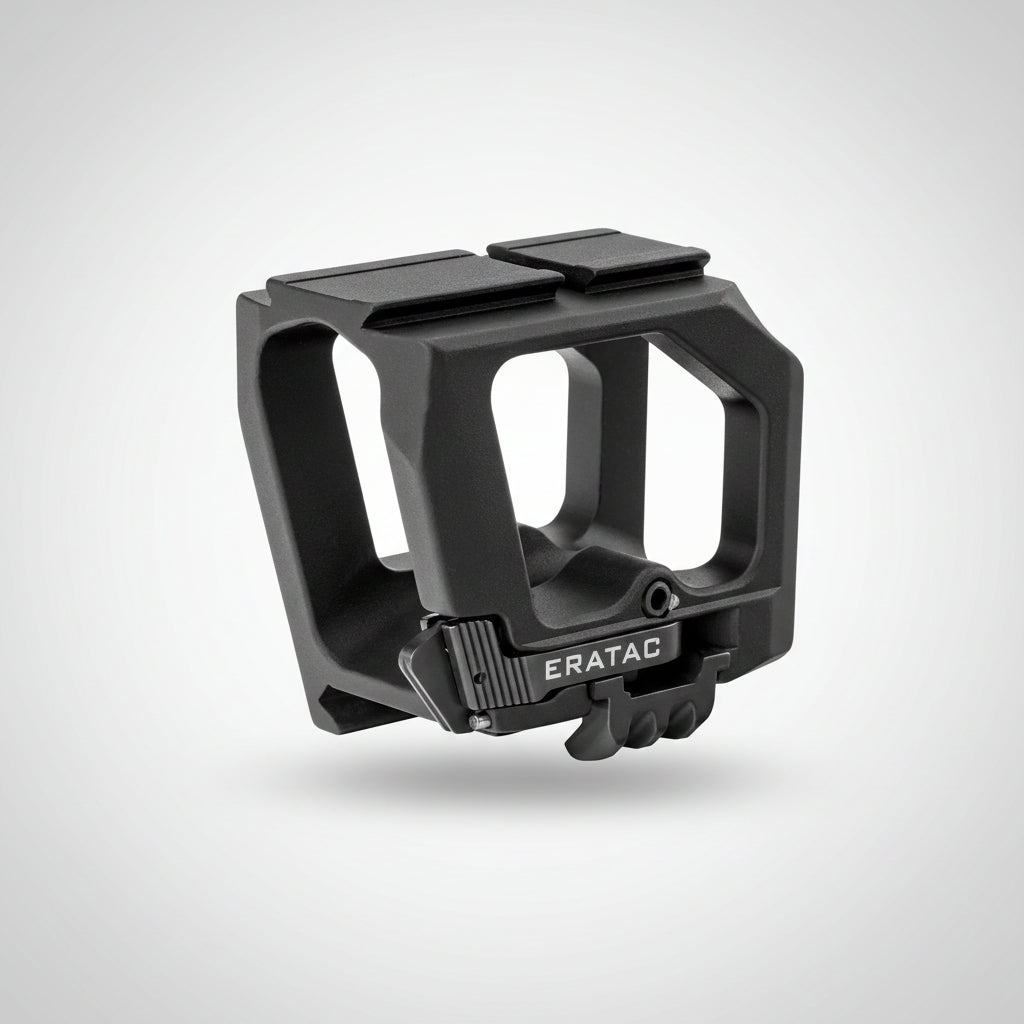

Varianten in dieser Datei: Bauhöhe: co-witness (29mm), lower 1/3 co-witness (39mm), extra hoch (57,4mm); Schnittstelle: Aimpoint Acro / Armadot, Aimpoint Micro, Trijicon RMR, Shield RMS/SMS, Noblex/Docter, Aimpoint COA.
Was dieses Produkt technisch besonders macht:
✔ Ultra-Slim-Lever: flache Hebellogik reduziert Hängenbleiben an Ausrüstung oder obenliegenden Ladehebeln.
✔ Footprint-spezifische Varianten: Micro, ACRO, RMR, Docter/Noblex und weitere Systeme müssen korrekt gewählt werden.
✔ Achshöhen: 29 mm, 39 mm lower 1/3 und je nach Variante extra hohe Achshöhen verändern Kopfposition und Co-Witness.
✔ 7075-Aluminium laut ERATAC: relevant bei kleinen Montagen, die Rückstoß und Klemmkräfte aufnehmen müssen.
✔ Einstellbare Picatinny-Klemmung: hilft, Toleranzen an Schienen sauberer auszugleichen.
Warum dieses Produkt?
Die USL-Montage existiert, weil Red Dots nicht nur irgendwie auf die Waffe müssen. Bei AR-Plattformen, Repetierern mit Picatinny-Schiene oder Magnifier-Setups entscheidet die Achshöhe darüber, ob Anschlag, Sichtfeld und Bedienung funktionieren. Ein falscher Footprint oder eine falsche Höhe führt zu Fehlkäufen.
-
Footprint sauber gelöst: weniger Adapterstapel zwischen Red Dot und Waffe.
-
Achshöhe bewusst wählbar: Co-witness, lower 1/3 oder höheres Setup nach Anwendung.
-
Schlanke Hebelmechanik: sinnvoll bei kompakten Waffen und engen Bedienbereichen.
-
Picatinny-Basis: klare Schnittstelle für moderne Schienenplattformen.
Ausbilder-Tipp: Höhe vor dem Kauf nicht aus Produktbildern ableiten
29 mm, 39 mm und 57,4 mm fühlen sich komplett unterschiedlich an. Eine niedrige Montage kann mit klassischer Wangenauflage besser passen; lower 1/3 wirkt bei AR-Setups oft freier; sehr hohe Achsen sind eher für aufrechte Kopfhaltung, Helm, Gehörschutz oder Magnifier-Logik gedacht.
Miss nicht nur die Montage. Setze Waffe, Schaft, Optik, Magnifier und gegebenenfalls Schutzbrille/Gehörschutz zusammen. Erst dann siehst du, ob die Achshöhe zu deinem Anschlag passt.
Unsere Einschätzung
Die ERATAC USL ist stark, wenn du eine Red-Dot-Montage mit sauberer Footprint- und Höhenlogik suchst. Sie ist weniger sinnvoll, wenn du ein Universalteil erwartest oder noch nicht weißt, welcher Footprint dein Red Dot wirklich hat.
Sinnvoll für:
- AR- und PCC-Setups mit Picatinny-Schiene
- Rotpunktvisiere mit eindeutigem Footprint
- Magnifier-Setups mit passender Achshöhe
- Jagdliche Kurzdistanz- oder Drückjagd-Setups mit Red Dot
Weniger sinnvoll für:
- Red Dots mit anderem Footprint
- Nutzer, die Co-Witness und Achshöhe nicht prüfen
- Waffen ohne Picatinny-Schiene
- Setups, bei denen eine feste Schraubmontage ohne Schnellhebel sinnvoller ist
Direkte Einordnung:
✔ ERATAC USL-Montage: schlanke Hebelmontage für Red-Dot-Footprints und definierte Achshöhen.
✔ Adapterplatte auf Fremdmontage: manchmal günstiger, aber häufig höher, schwerer und mit mehr Fehlerquellen.
Die USL lohnt sich, wenn Footprint und Höhe bewusst gewählt werden. Falsch ausgewählt ist sie ein teurer Adapterfehler.
Anwendungsszenarien
-
Range / Training: schnelles 1x-Zielbild mit korrekter Achshöhe.
-
AR-/PCC-Plattform: Red Dot mit Ladehebel-Freiraum und sauberem Co-Witness nutzen.
-
Magnifier-Setup: Achshöhe auf Flip-to-Center-Montage abstimmen.
-
Jagd: Red Dot für kurze Distanzen oder Drückjagd sauber montieren.
Praxis-Tipp: Footprint und Schraubenbild prüfen
Aimpoint Micro ist nicht Aimpoint ACRO, RMR ist nicht Docter/Noblex. Vor Bestellung den echten Footprint deines Visiers prüfen, nicht nur die Produktfamilie.
Nach Montage Nullpunkt kontrollieren. Auch eine hochwertige Red-Dot-Montage verändert Treffpunktlage, wenn sie neu aufgebaut wird.
Merkmale & Konstruktion
-
USL: Ultra-Slim-Lever-Montage mit schlanker Hebelverriegelung.
-
Footprints: Varianten für verschiedene Red-Dot-Systeme – exakte Auswahl ist kaufentscheidend.
-
Achshöhen: co-witness, lower 1/3 und extra hoch je nach Variante.
-
Picatinny-Klemmung: für passende Schienen; Toleranzen und Sitz nach Montage prüfen.
-
Varianten: Bauhöhe: co-witness (29mm), lower 1/3 co-witness (39mm), extra hoch (57,4mm); Schnittstelle: Aimpoint Acro / Armadot, Aimpoint Micro, Trijicon RMR, Shield RMS/SMS, Noblex/Docter, Aimpoint COA.
Technische Daten
-
Marke: ERATAC / Recknagel.
-
Produkttyp: Red-Dot-Montage / Ultra-Slim-Lever-Montage.
-
Schnittstelle Waffe: Picatinny.
-
Varianten: Bauhöhe: co-witness (29mm), lower 1/3 co-witness (39mm), extra hoch (57,4mm); Schnittstelle: Aimpoint Acro / Armadot, Aimpoint Micro, Trijicon RMR, Shield RMS/SMS, Noblex/Docter, Aimpoint COA.
-
Bauhöhe: co-witness (29mm), lower 1/3 co-witness (39mm), extra hoch (57,4mm) – bestimmt die passende Ausführung, nicht nur die Optik.
-
Schnittstelle: Aimpoint Acro / Armadot, Aimpoint Micro, Trijicon RMR, Shield RMS/SMS, Noblex/Docter, Aimpoint COA – bestimmt die passende Ausführung, nicht nur die Optik.
-

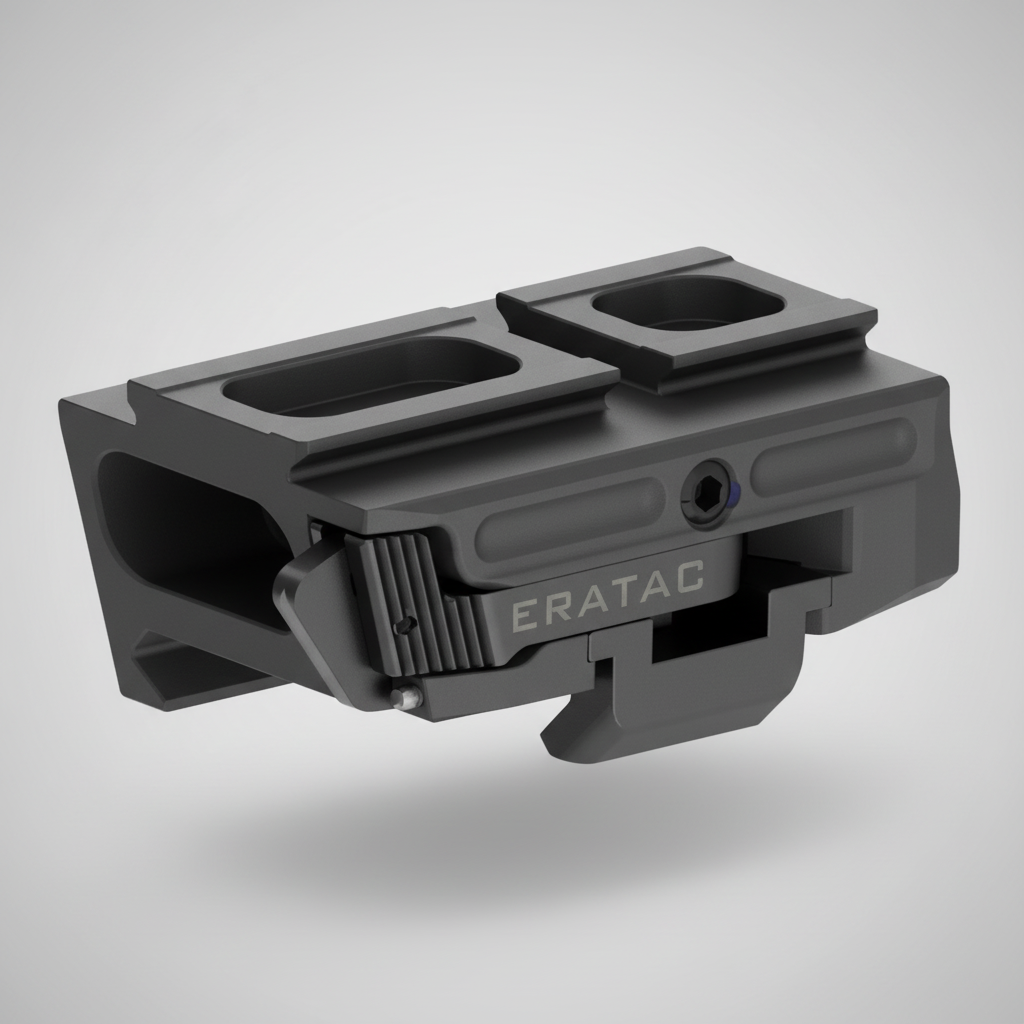

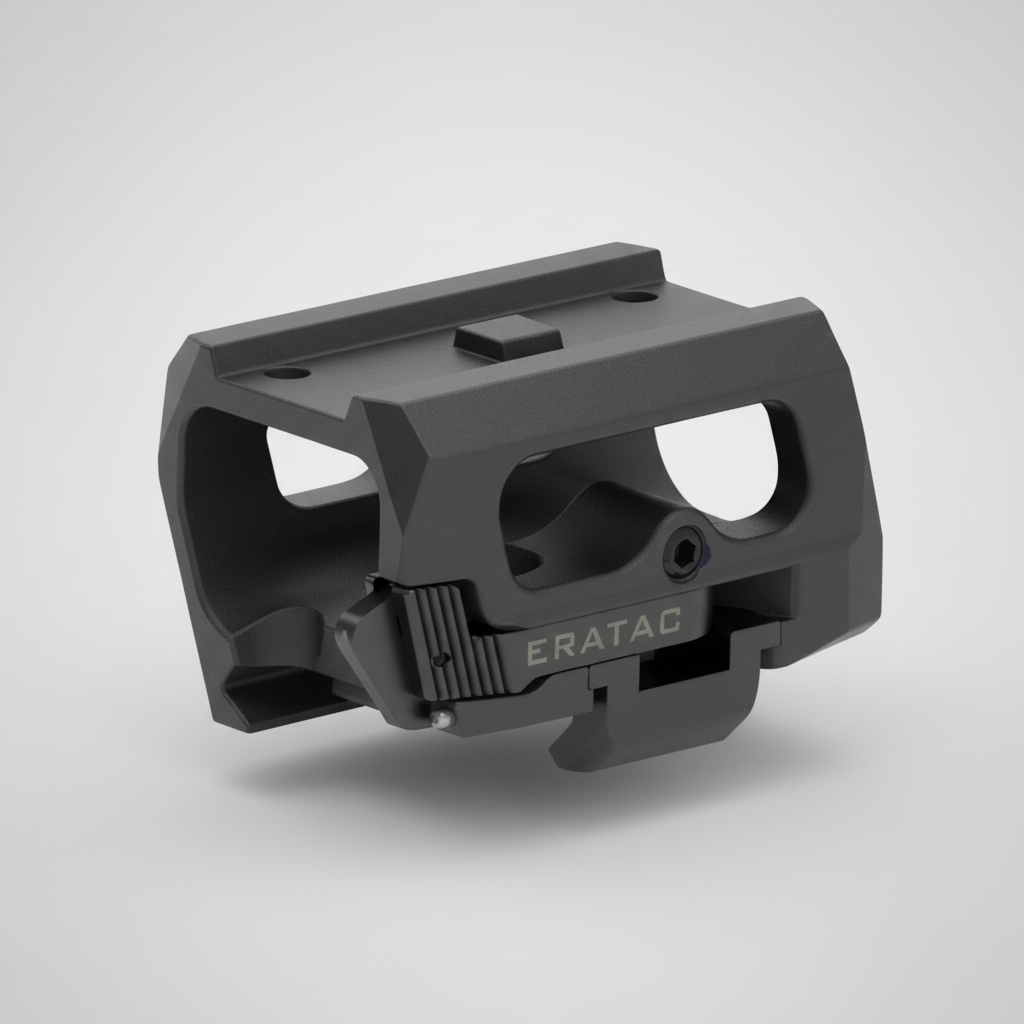

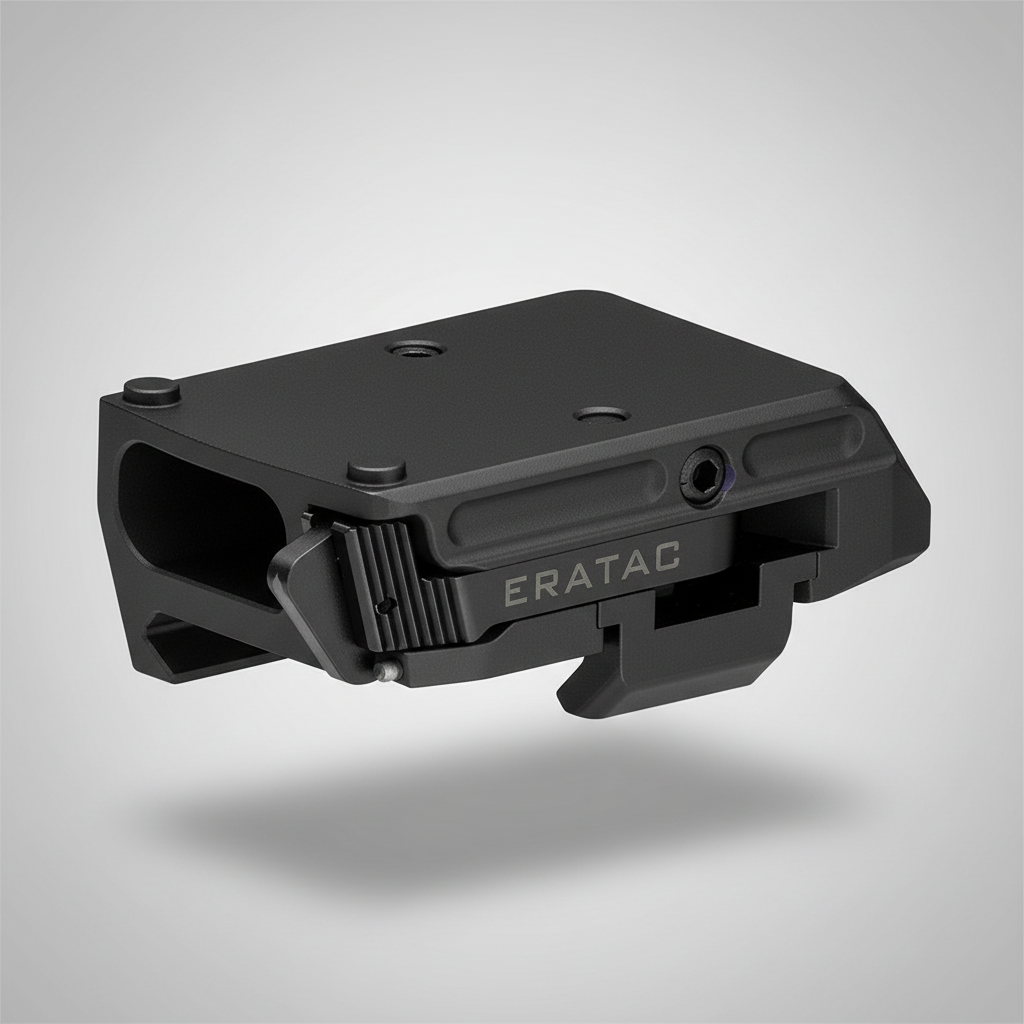

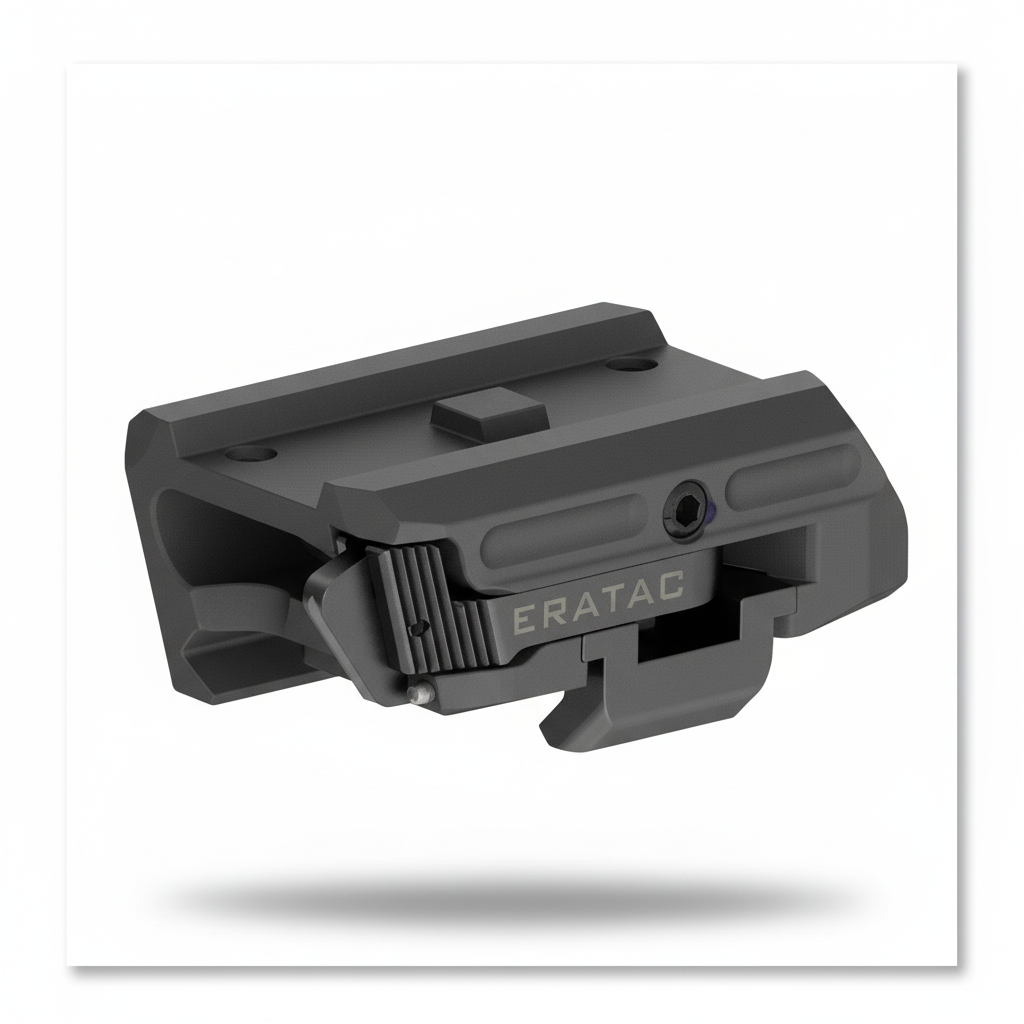

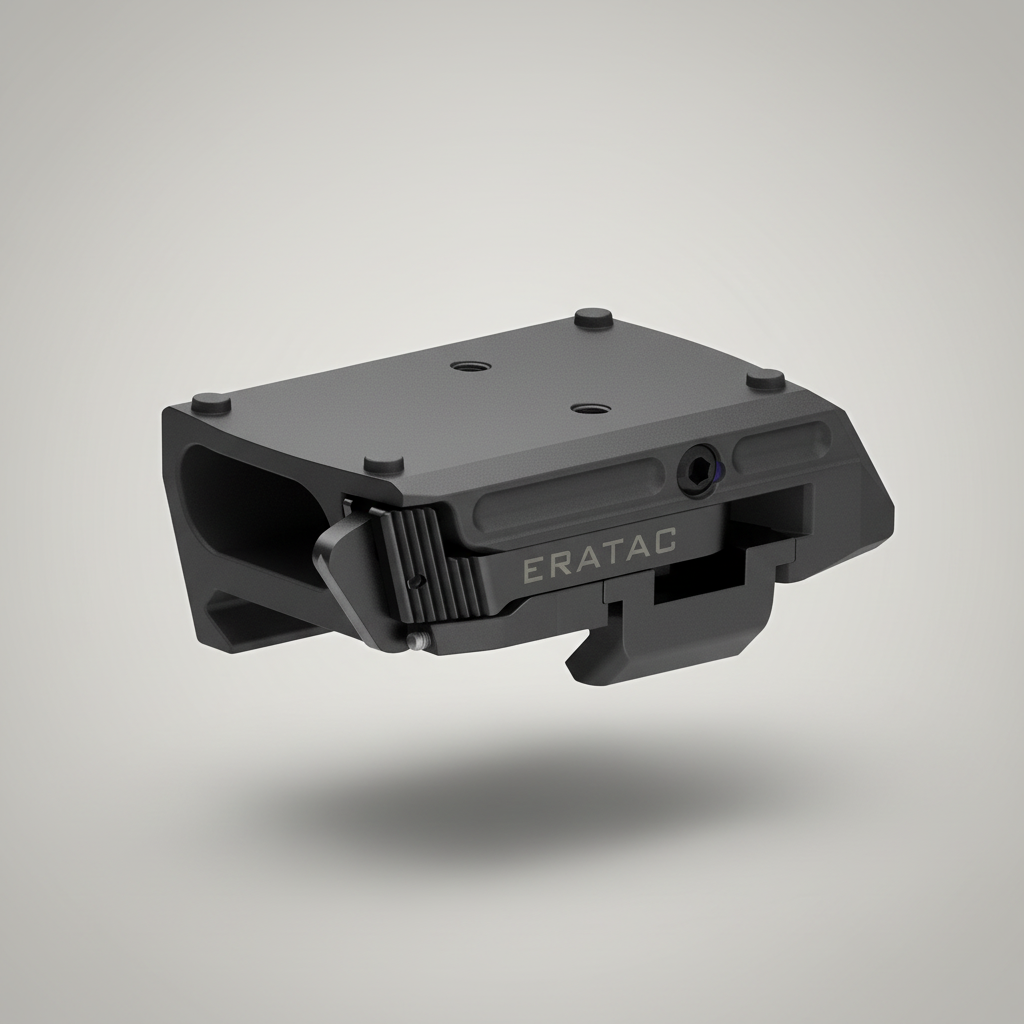

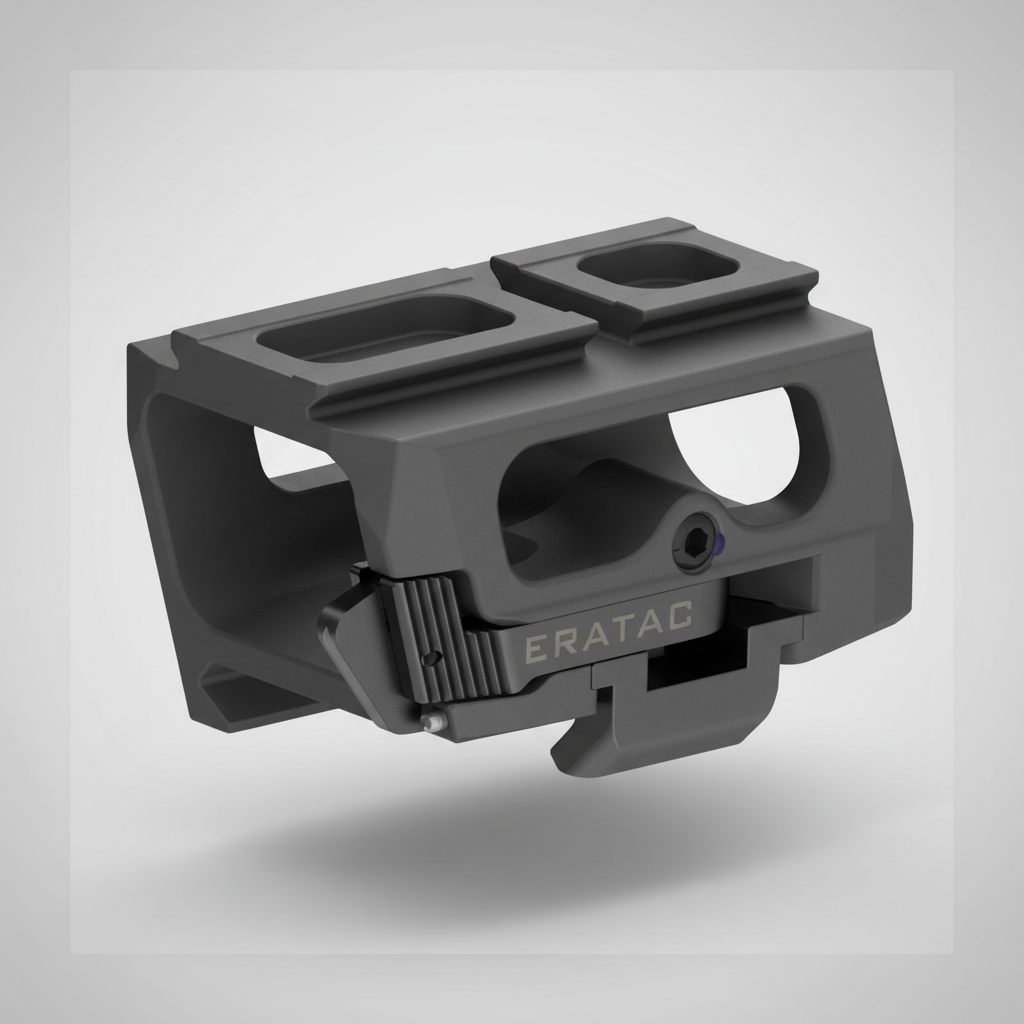

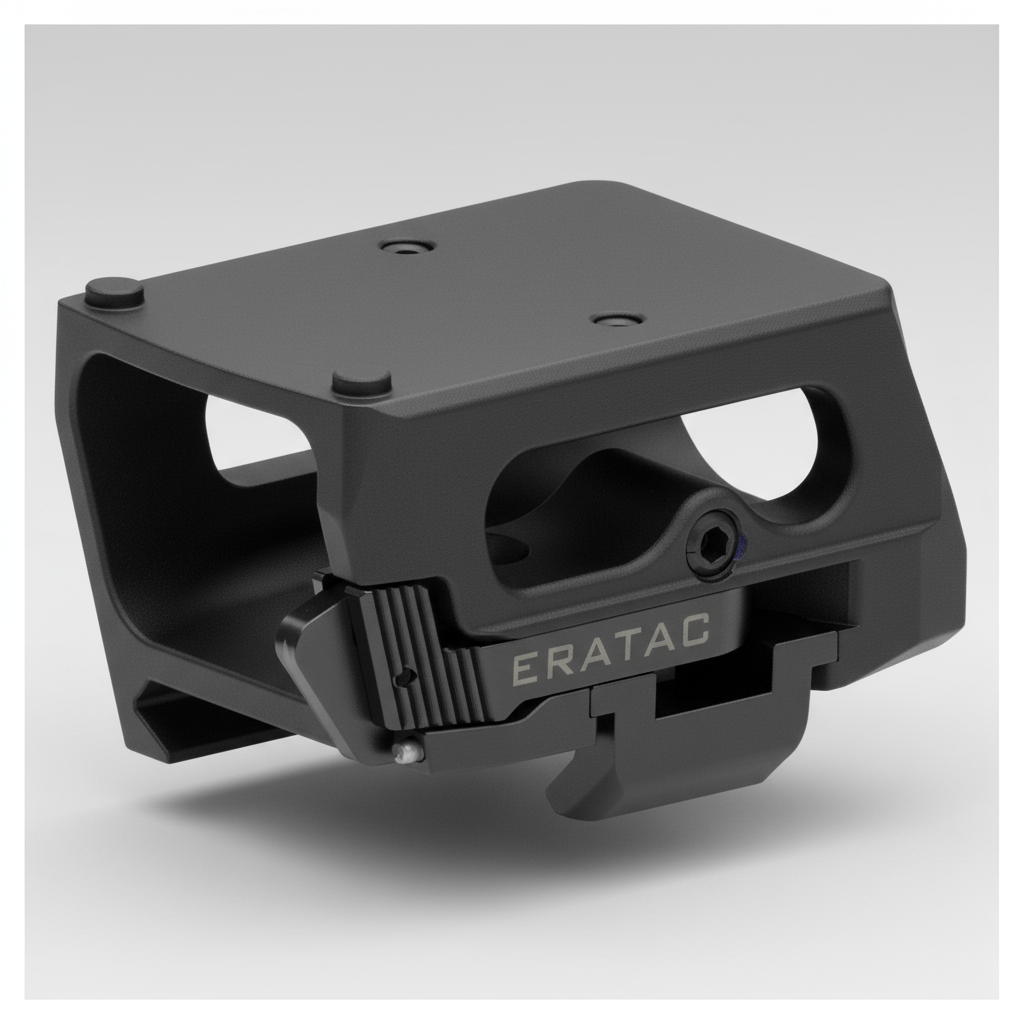

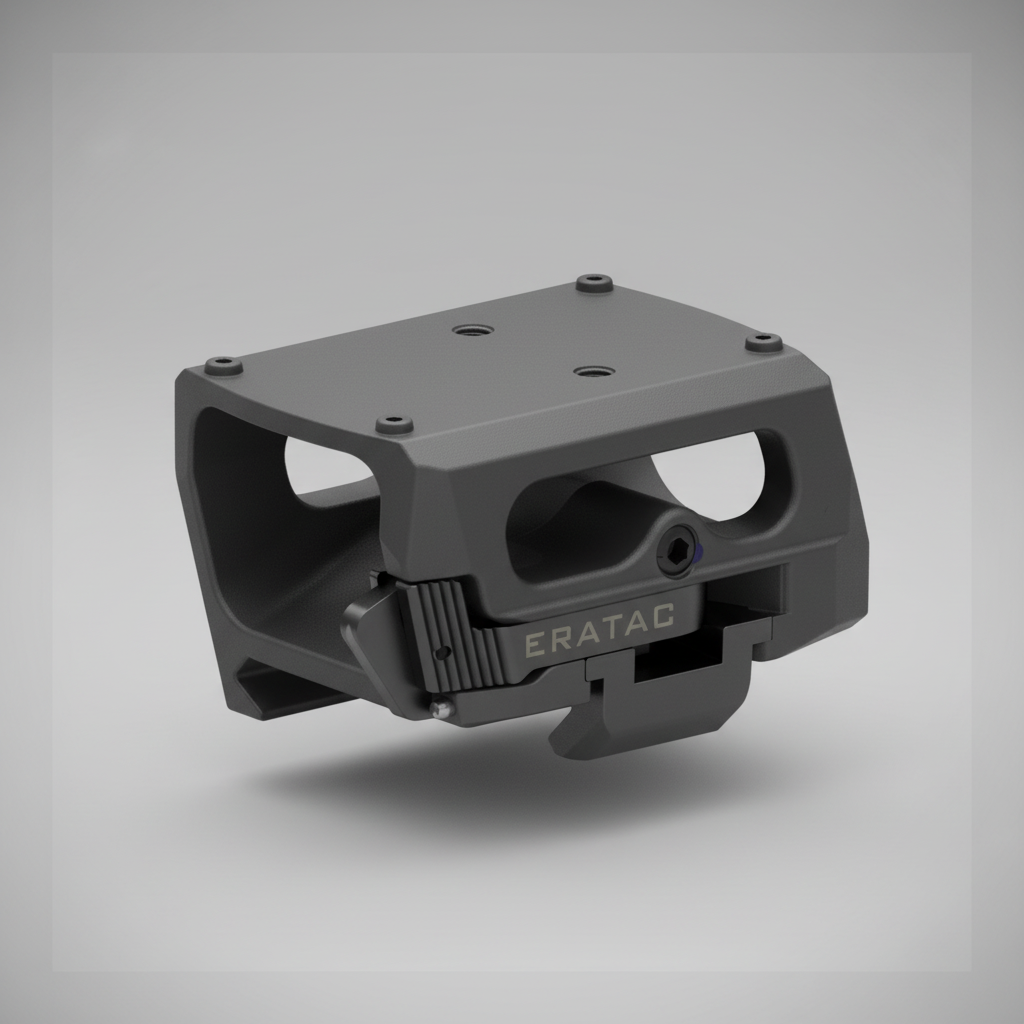

Hersteller-/Artikelnummern: co-witness (29mm) / Aimpoint Acro / Armadot: T6190-0030; co-witness (29mm) / Aimpoint Micro: T6120-0028; co-witness (29mm) / Trijicon RMR: T6180-0029; co-witness (29mm) / Shield RMS/SMS: T6122-0028; co-witness (29mm) / Noblex/Docter: T6160-0029; lower 1/3 co-witness (39mm) / Aimpoint Acro / Armadot: T6190-0039; lower 1/3 co-witness (39mm) / Aimpoint COA: T6121-0039; lower 1/3 co-witness (39mm) / Aimpoint Micro: T6120-0039; lower 1/3 co-witness (39mm) / Trijicon RMR: T6180-0039; lower 1/3 co-witness (39mm) / Shield RMS/SMS: T6122-0039; lower 1/3 co-witness (39mm) / Noblex/Docter: T6160-0039; extra hoch (57,4mm) / Aimpoint Acro / Armadot: T6160-0039; weitere Varianten über Auswahl.
Lieferumfang
- 1x ERATAC USL-Montage in gewählter Footprint-/Höhenvariante
Nicht enthalten:
Kein Red Dot, kein Magnifier, keine Picatinny-Schiene, kein Werkzeug und keine zusätzliche Adapterplatte. Schrauben nur soweit enthalten, wie sie zur konkreten Variante gehören.
FAQ
Passt die USL-Montage zu jedem Red Dot?
Nein. Du musst den Footprint deines Red Dots exakt wählen. Aimpoint Micro, ACRO, RMR, Docter/Noblex und Shield RMS/SMS sind unterschiedliche Schnittstellen.
Was bedeutet lower 1/3 bei der Achshöhe?
Lower 1/3 bedeutet, dass mechanische Visierung im unteren Drittel des Sichtbildes erscheint. Das Sichtbild wirkt freier als bei absolutem Co-Witness.
Wann ist eine extra hohe Achshöhe sinnvoll?
Bei aufrechter Kopfhaltung, Helm, Gehörschutz oder Magnifier-Setups. Auf klassischen Schäften kann sie aber zu hoch sein.
Muss ich nach Montage neu einschießen?
Ja. Jede neue Montageposition oder neue Red-Dot-Montage muss auf Treffpunktlage geprüft werden.
Wann ist die USL nicht sinnvoll?
Wenn dein Red Dot den falschen Footprint hat, du keine Picatinny-Schiene besitzt oder eine andere Achshöhe brauchst.
Fazit: Die ERATAC USL-Montage ist eine starke Red-Dot-Lösung, wenn Footprint und Achshöhe exakt passen. Sie ist kein Universaladapter, sondern eine saubere Montage für bewusst aufgebaute Rotpunkt-Setups.
