KUGELAMBOSS-MIKROMETER · KONTAKTGEOMETRIE ZUERST
Wandstärken dort prüfen, wo der Kugelkontakt passt
Eine Wandstärke ist nicht dieselbe Messaufgabe wie ein allgemeines Außenmaß. Wenn eine Kontaktfläche die gewünschte Stelle nicht sauber erreicht, hilft auch eine feine Ablesung nicht weiter. Die Form der Messflächen gehört deshalb an den Anfang der Geräteauswahl.

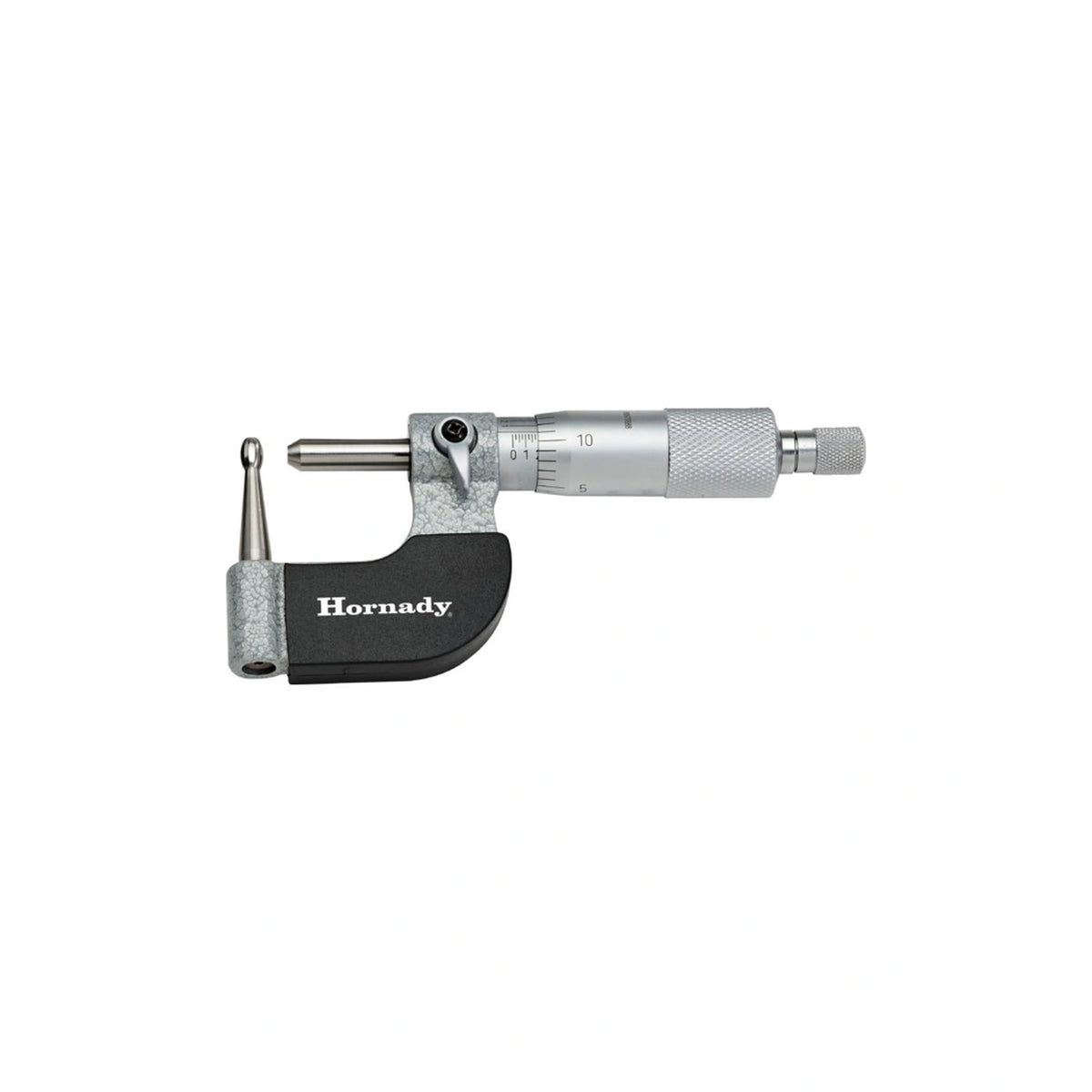

Der Hornady Vernier Ball 050059 verbindet einen Kugelamboss mit einer angeschrägten Spindel. Diese Bauform ist für Wandstärkenkontrollen an zugänglichen kleinen Geometrien gedacht. Der Ratschenanschlag unterstützt eine gleichmäßige Messkraft bei wiederholtem Ansetzen.
Kaufcheck: Kontaktform, Bereich und Nachweisbedarf
-
Kontaktform: Kugelamboss und angeschrägte Spindel müssen die beabsichtigte Stelle erreichen. Wähle nicht allein nach der Bezeichnung Mikrometer; eine andere Messflächenform kann für ein allgemeines Außenmaß besser passen.
-
Bereich: Hornady nennt 0–1 Zoll. Dieser Bereich entspricht exakt 0–25,4 mm. Größere Messaufgaben verlangen ein anderes geeignetes Gerät.
-
Prüfprozess: Die Herstellerangabe zur Genauigkeit beträgt 0,0001 Zoll. Ein individueller Kalibrierschein ist damit nicht automatisch zugesagt.
Unsere Einschätzung
Der stärkste Kaufgrund ist die besondere Kontaktgeometrie, nicht eine pauschale Überlegenheit gegenüber jedem Standard-Mikrometer. Der Kugelamboss kann eine Wandstärken-Messstelle anders ansprechen als eine ebene Fläche. Ob das hilft, entscheidet die tatsächliche Werkstückform und Zugänglichkeit.
Die häufigste Fehlannahme wäre, diese Bauform als universellen Ersatz für jede Bügelmessschraube zu kaufen. Für eine Aufgabe mit benötigten ebenen Kontaktflächen ist das Standardmodell der sinnvollere Vergleich. Der 050059 lohnt sich, wenn gerade seine besondere Messflächenform zur gewünschten Wandstärkenkontrolle passt.
Kaufen, wenn: Du kleine zugängliche Wandstärken innerhalb des genannten Bereichs mit passender Kugelkontakt-Geometrie kontrollieren möchtest.
Nicht kaufen, wenn: allgemeine Außenmaße mit einer anderen Kontaktform, Innenmaße, Tiefen oder größere Messaufgaben Deinen Bedarf bestimmen.
Ausbilder-Tipp: Messstelle und Kontaktpunkt erklären lassen
Lass vor einem Vergleich beschreiben, wo Kugelamboss und Spindel am Werkstück tatsächlich anliegen sollen. Die Lage der Kontaktpunkte gehört zur Messaufgabe. Erst wenn diese Zuordnung klar ist, folgt die Ablesung. Eine feine Zahl von einer anderen Kontaktstelle ist kein sinnvoller Wiederholungswert.
Nutzerhinweis: die gleiche Stelle wiederfinden
Notiere für wiederkehrende Prüfungen eine eindeutige Beschreibung der Messstelle. Ein kleiner Lagewechsel kann eine andere Wandpartie erfassen. Wenn sich Werte nach erneutem Ansetzen unterscheiden, prüfe zunächst Kontaktlage und Werkstückzuordnung, bevor Du einen tatsächlichen Materialunterschied annimmst.
Nutzerhinweis: Ratschenanschlag und Feststellung haben verschiedene Aufgaben
Der Ratschenanschlag unterstützt den gleichmäßigen Druck. Die Spindelfeststellung bewahrt anschließend eine Position. Die Feststellung verbessert aber keine bereits falsch angesetzte Messlage; sie erhält nur deren Zustand. Beide Funktionen sollten deshalb bewusst und mit klarer Aufgabe verwendet werden.
Sorgfältige Handhabung und Grenzen
Kontaktflächen vor der Messung sauber halten und nur an ruhenden Werkstücken arbeiten. Schließe das Messmittel kontrolliert, statt zusätzliche Handkraft als vermeintliche Genauigkeitsverbesserung einzusetzen. Nach Beschädigung oder einer auffälligen Ausgangslage gehört das Werkzeug zuerst geprüft.
Die Einbrennbeschichtung am C-Rahmen ist Teil der Herstellerbeschreibung. Sie belegt keine besondere Schutz- oder Korrosionsnorm. Der genannte Kunststoffkoffer dient der geschützten Aufbewahrung, damit das Messmittel nicht lose zwischen anderen Werkstattgegenständen liegt.
Technische Daten
-
Modell: Hornady Vernier Ball Micrometer 050059.
-
Kontaktflächen: Kugelamboss und angeschrägte Spindel.
-
Messbereich laut Hersteller: 0–1 Zoll, entsprechend 0–25,4 mm.
-
Herstellerangabe zur Genauigkeit: 0,0001 Zoll.
-
Messkraft: Ratschenanschlag zur gleichmäßigen Druckausübung.
-
Positionserhalt: Spindelfeststellung.
-
Rahmenoberfläche: Einbrennbeschichtung am C-Rahmen.
Lieferumfang
Der Hersteller nennt das Vernier-Ball-Mikrometer und einen Kunststoff-Aufbewahrungskoffer. Zusätzliche Referenznormale oder ein individueller Kalibrierschein werden nicht als Bestandteile zugesagt. Wenn Dein Prüfprozess solche Nachweise verlangt, müssen sie unabhängig von der bloßen Geräteeignung feststehen.
Alternativen nach der Kontaktstelle
Das bereits verfügbare Hornady Standard-Mikrometer 050072 ist der Vergleich für allgemeine kleine Außenmaße mit der anderen Messflächenform. Die Entscheidung beginnt bei der Geometrie, nicht bei einem identischen Produktnamen.
Für mehrere zugängliche Außen-, Innen- oder Tiefenaufgaben ist der Hornady Digital-Messschieber 050081 die andere Werkzeugklasse. Er übernimmt nicht automatisch die besondere Kontaktlage des Kugelambosses. Weitere Modelle zeigt die Hornady-Auswahl.
FAQ
Was unterscheidet den Vernier Ball vom Standardmodell?
Seine besondere Messflächenform: Kugelamboss und angeschrägte Spindel. Die benötigte Kontaktlage am Werkstück entscheidet, ob diese Bauform passt.
Welchen Messbereich nennt Hornady?
Der Hersteller nennt 0–1 Zoll. Das entspricht exakt 0–25,4 mm.
Wofür dient der Ratschenanschlag?
Er unterstützt gleichmäßigen Druck bei wiederholten Messungen. Eine unpassende Kontaktstelle wird damit nicht korrigiert.
Was bewahrt die Spindelfeststellung?
Sie erhält die vorhandene Position beim Herausnehmen des Werkstücks. Vorher müssen Messstelle und Kontaktlage eindeutig zugeordnet sein.
Ist die Genauigkeitsangabe ein individueller Prüfnachweis?
Nein. Geräteangabe und individueller Kalibriernachweis sind verschiedene Dinge. Ein dokumentierter Prüfprozess muss die zusätzlichen Anforderungen festlegen.
Kann es einen universellen Messschieber ersetzen?
Die besondere Wandstärken-Kontaktgeometrie ist eine andere Aufgabe. Für Innenmaße, Tiefen und wechselnde Geometrien ist ein geeignetes anderes Messmittel erforderlich.
Warum notiere ich die Kontaktstelle?
Damit ein späterer Vergleich dieselbe Werkstückpartie erfasst. Eine feine Zahl allein beschreibt noch nicht, wo tatsächlich gemessen wurde.
