UTG · 45° Offset · Picatinny

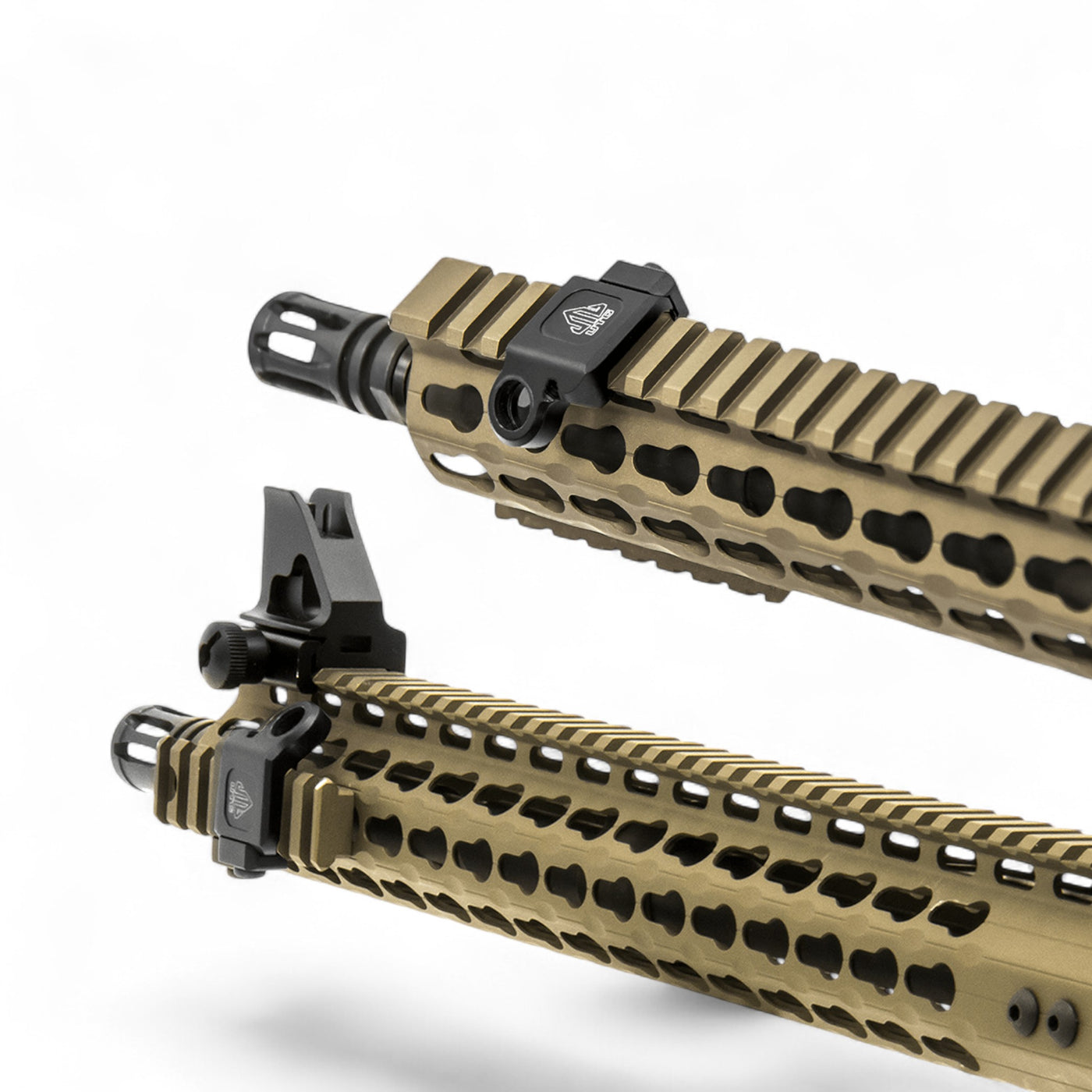

QD-Anschlagpunkt dort setzen, wo der Riemen wirklich sauber läuftDer TL-SWPM01 ist ein kompakter 45°-QD-Trageriemenadapter für Picatinny-Schienen. Der seitliche Offset hilft, den Riemen flacher am Setup zu führen und Kollisionen mit Handposition oder angrenzendem Zubehör zu reduzieren.
Wichtig: Er ist kein M-LOK-Adapter und kein kompletter Sling. Vor dem Kauf zählen Schienenplatz, QD-Swivel-Passung und der reale Riemenlauf am vollständigen Setup.
Unsere ehrliche Einordnung
Der größte Nutzen liegt nicht im bloßen Vorhandensein einer QD-Aufnahme, sondern in ihrer Position. 45° Offset kann den Riemen ergonomischer führen, wenn eine gerade nach außen stehende Aufnahme an Hand, Optik oder Ausrüstung stören würde.
Wer bereits eine direkte M-LOK-QD-Aufnahme nutzen kann, baut damit oft flacher. Auf einer vorhandenen Picatinny-Schiene ist der TL-SWPM01 dagegen eine kompakte, klar definierte Lösung.
Passt gut, wenn …… du eine Picatinny-Schiene besitzt, einen Standard-QD-Swivel nutzt und den Anschlagpunkt bewusst seitlich versetzen möchtest.
Passt eher nicht, wenn …… du M-LOK ohne Picatinny-Adapter nutzt, keinen QD-Swivel hast oder eine integrierte, möglichst flache QD-Aufnahme bevorzugst.
Merkmale und Praxiswirkung

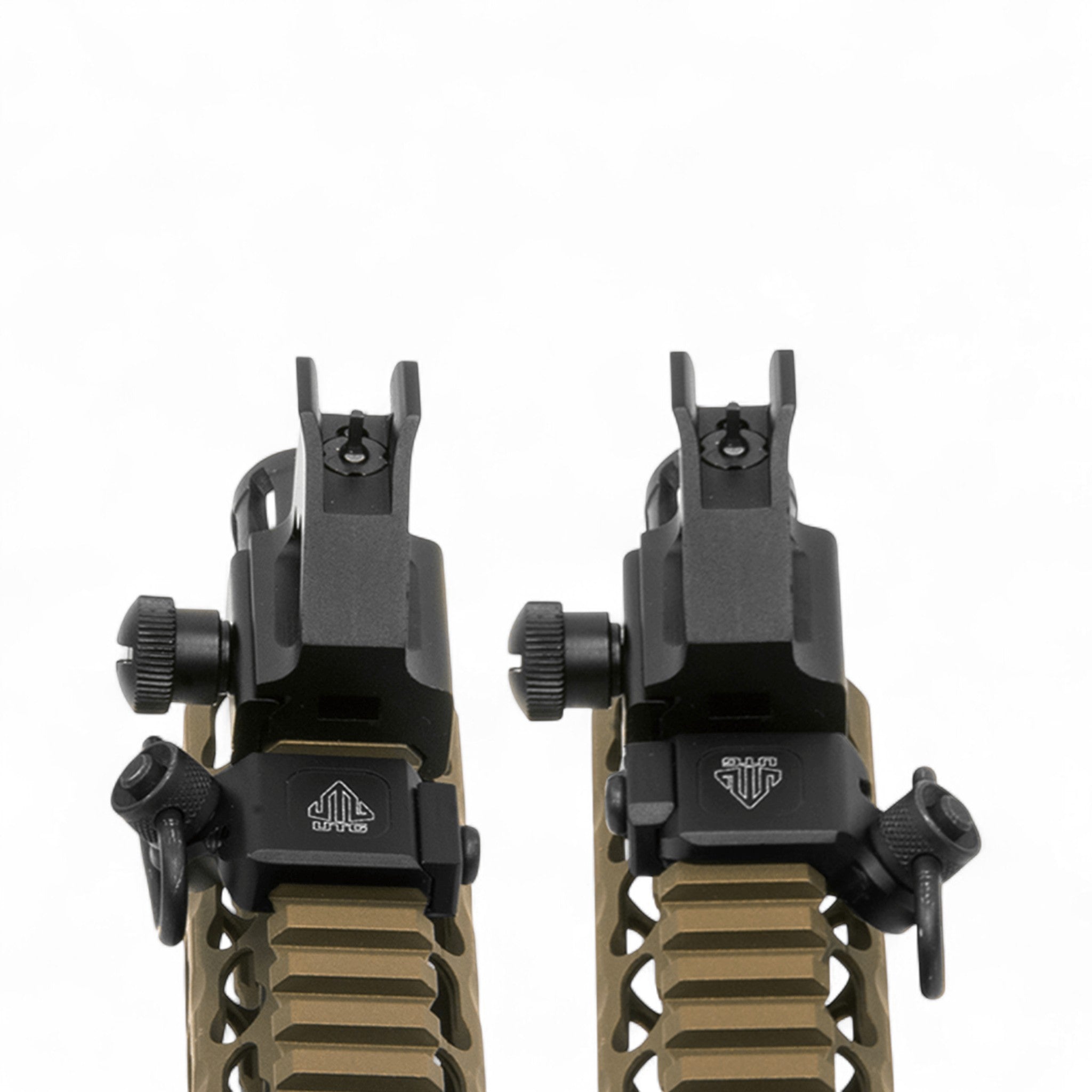

45° OffsetVerlagert den Riemenanschlag seitlich. Das kann den Verlauf am Handschutz beruhigen und reduziert je nach Aufbau störende harte Winkel.
Picatinny-KlemmungBenötigt laut vorhandenen Herstellerdaten zwei Slots. Vor dem Kauf prüfen, ob die gewünschte Position frei und voll belastbar ist.

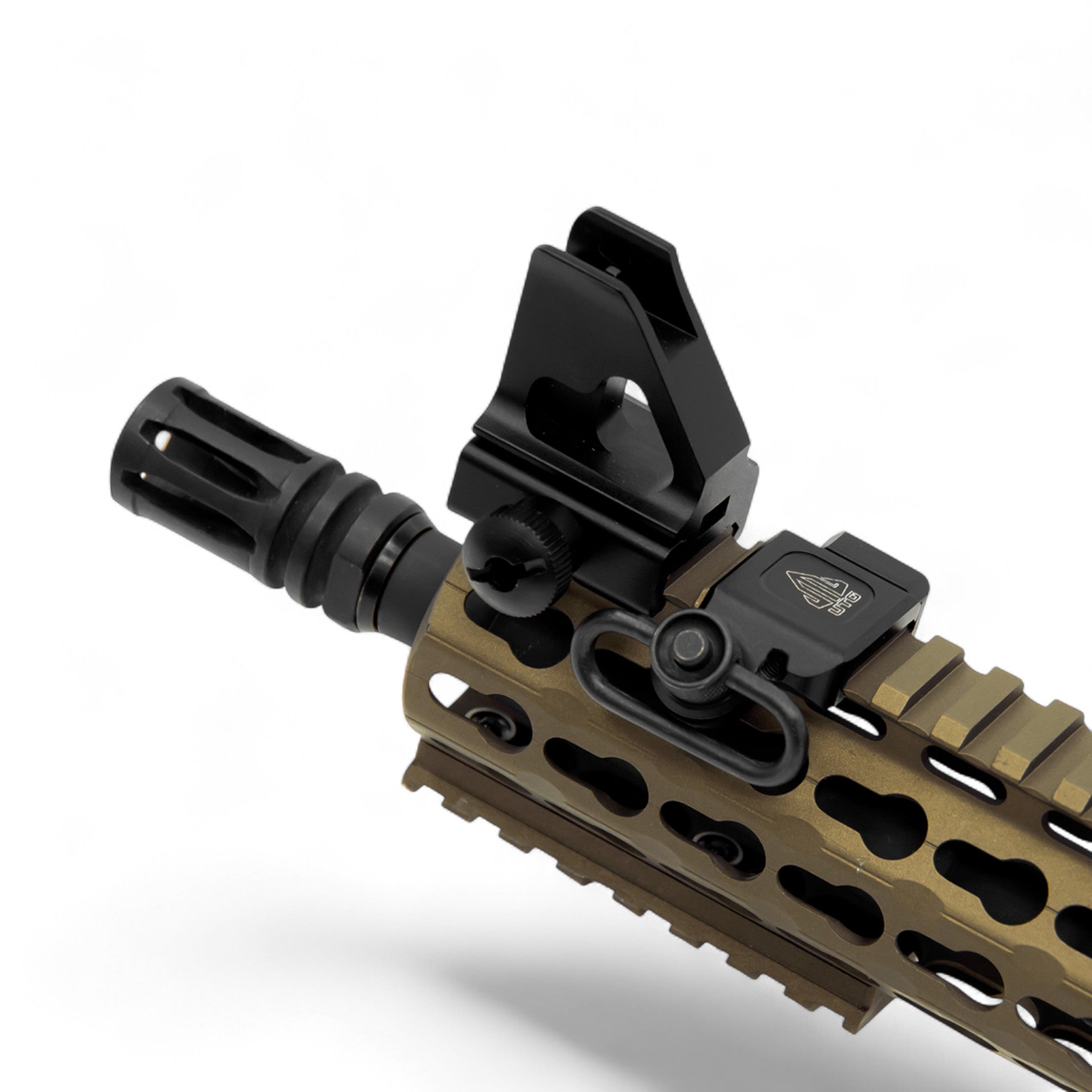

QD-AufnahmeFür Standard-QD-Sling-Swivels mit etwa 9,4 mm Stud-Durchmesser. Der verwendete Swivel muss sauber einrasten und frei verriegeln.

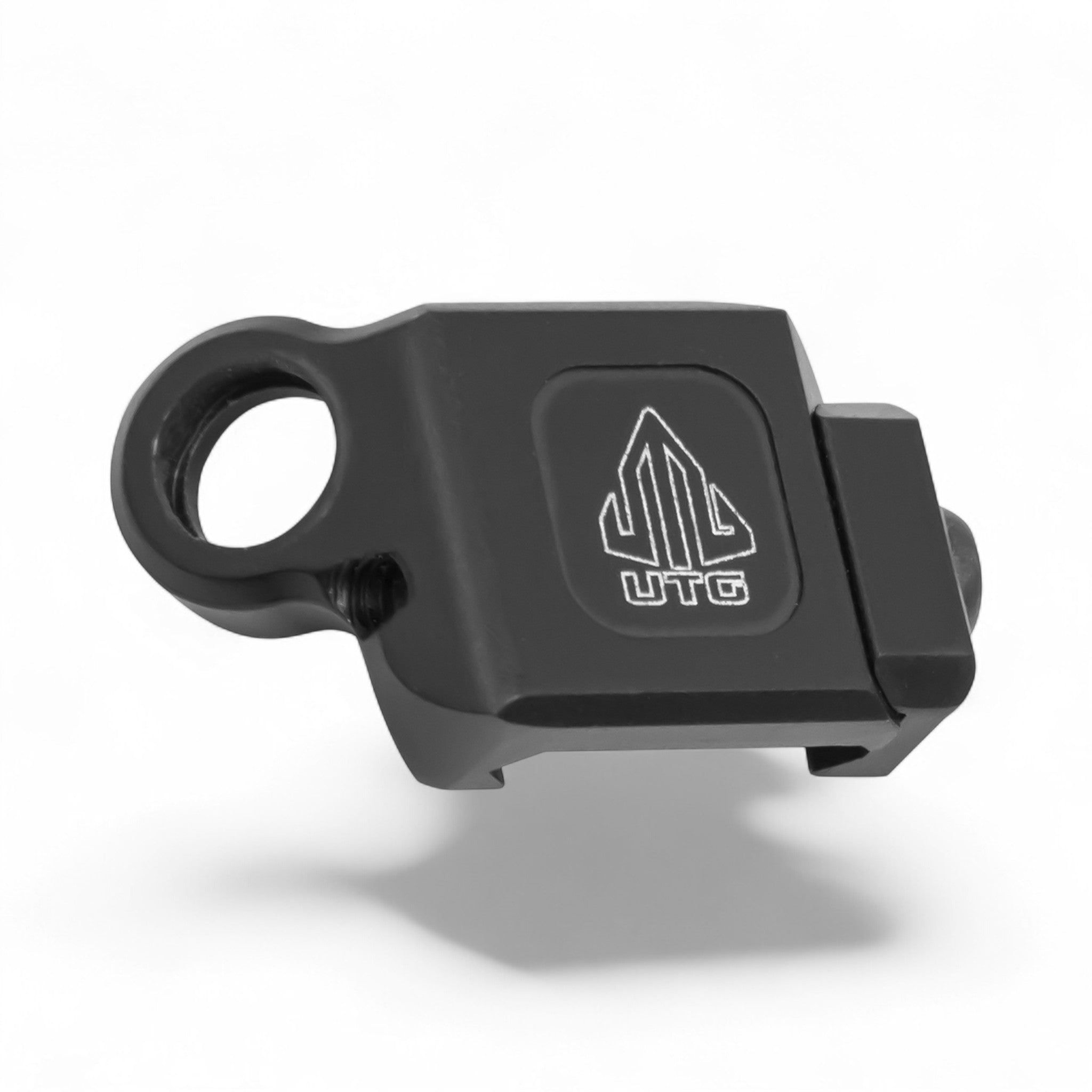

Kompakte AluminiumkonstruktionDas geringe Herstellergewicht von rund 14 g hält den zusätzlichen Aufbau klein. Die matte Eloxierung passt unauffällig zu typischen schwarzen Setups.
Grenzen, Nachteile und typische Fehlkäufe
Falsche Schnittstelle: Picatinny ist nicht M-LOK oder KeyMod. Ein zusätzlicher Adapter erhöht Bauhöhe und Teilezahl.
Riemenlauf nicht getestet: Eine gute Position auf dem Produktfoto kann im Anschlag oder mit Ausrüstung trotzdem stören.

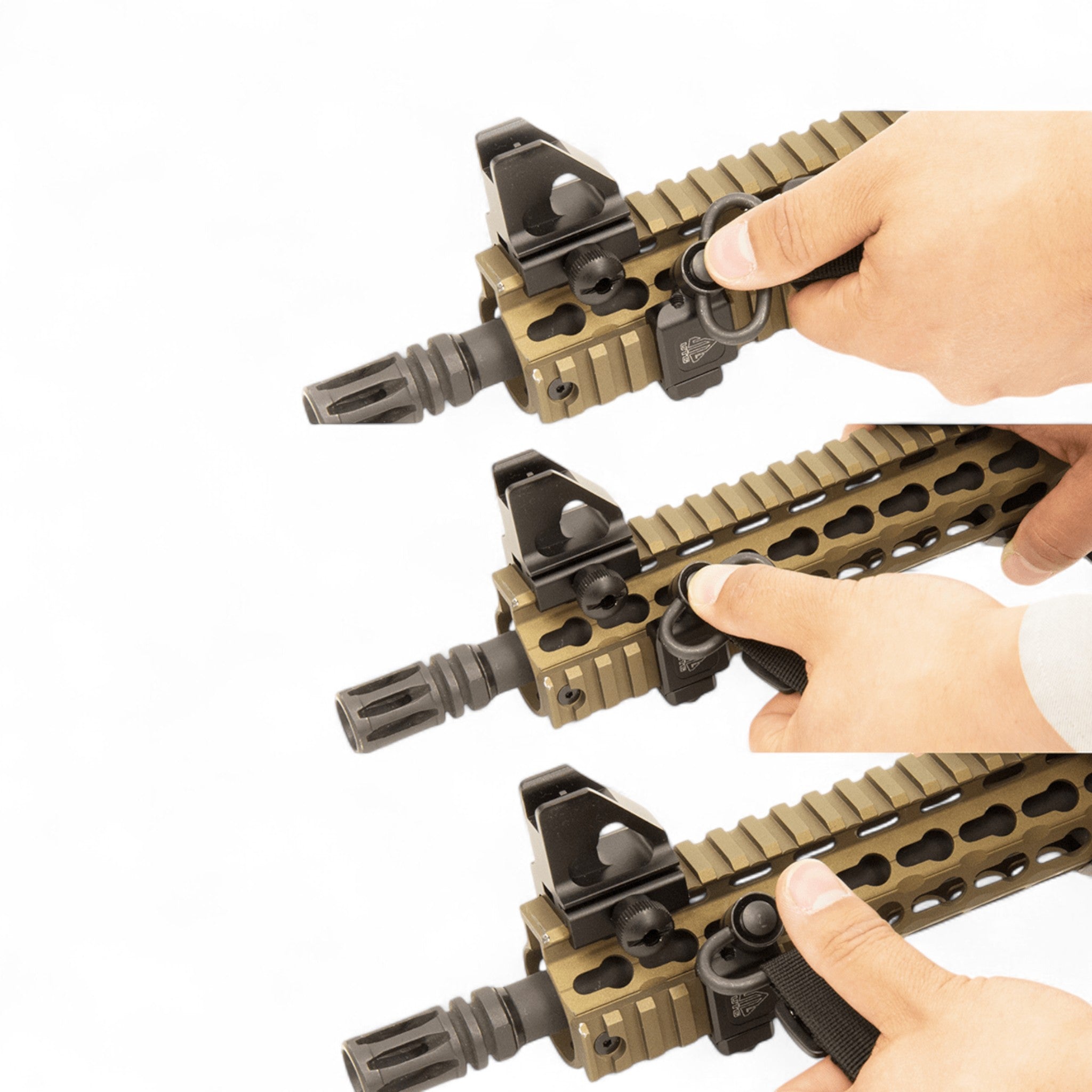

QD nicht verriegelt: Nach dem Einsetzen immer durch Zug kontrollieren, ob der Swivel vollständig eingerastet ist.
Zu viel Drehmoment: Die vorhandene Herstellerangabe liegt bei etwa 1,7–2,3 N·m für die T20-Klemmschraube. Höher ist nicht automatisch sicherer.
Montage und Kontrolle

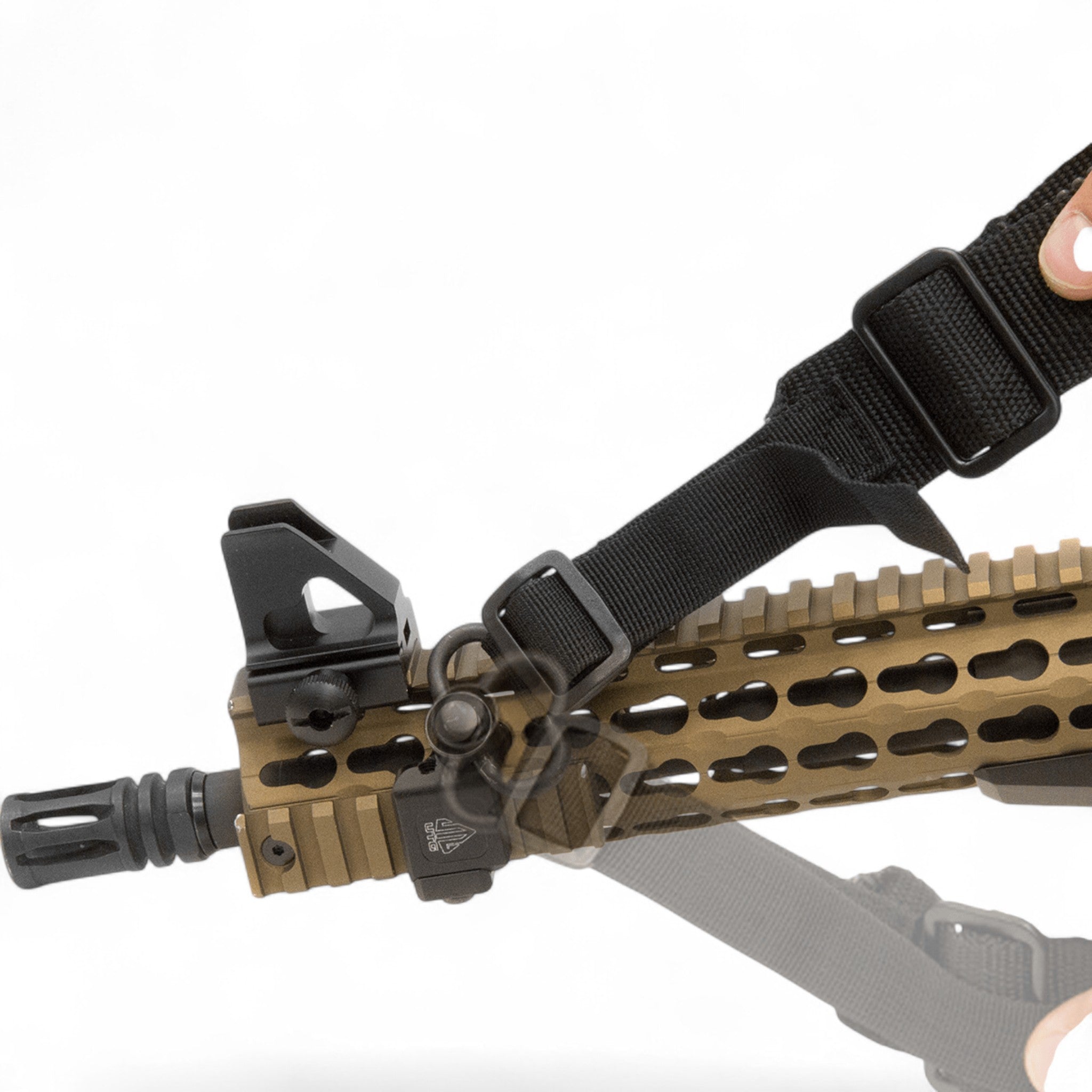

Position zuerst trocken testenAdapter zunächst anlegen, Sling einhängen und Anschlag, Transportposition sowie Seitenwechsel prüfen. Erst danach final festziehen.
Sauber auf der Schiene setzenKlemmflächen frei von Schmutz halten, Adapter plan ansetzen und die T20-Schraube nach Herstellervorgabe anziehen. Nach den ersten Nutzungen Sitz erneut prüfen.
Technische Daten mit Praxisdeutung
SchnittstellePicatinny; benötigt zwei Slots. Nicht direkt für M-LOK oder KeyMod.
Bauform45° seitlich versetzte QD-Aufnahme für kontrollierteren Riemenlauf.
Material / OberflächeAluminium, matt schwarz eloxiert.
GewichtRund 14 g laut vorhandener Herstellerangabe – relevant, wenn Zubehör am Handschutz bewusst leicht bleiben soll.
Werkzeug / DrehmomentT20 Torx; etwa 1,7–2,3 N·m laut Herstellerangabe.
QD-SchnittstelleFür Standard-QD-Swivels mit etwa 9,4 mm Stud-Durchmesser.
Lieferumfang
1 × UTG TL-SWPM01 45° QD-Trageriemenadapter sowie T20-Torx-Schlüssel laut vorhandenen Herstellerdaten. Sling und QD-Swivel sind nicht als Lieferumfang bestätigt.
FAQ
Passt der Adapter direkt auf M-LOK?
Nein. Diese Ausführung klemmt auf Picatinny. Für M-LOK brauchst du eine direkte M-LOK-QD-Aufnahme oder zuerst eine passende Picatinny-Schiene.
Warum 45° statt gerade?
Der seitliche Winkel kann den Riemen flacher am Setup führen. Ob das für dich besser ist, hängt von Anschlag, Handposition und weiterer Ausrüstung ab.
Ist ein QD-Swivel enthalten?
Nach den vorhandenen Daten ist der Adapter samt T20-Schlüssel bestätigt; ein separater QD-Swivel oder Sling nicht.
Was sollte ich nach der Montage prüfen?
Festen Sitz des Adapters, vollständige Verriegelung des QD-Swivels und freien Riemenlauf in allen geplanten Trage- und Anschlagpositionen.
Black Raptor · Position vor Zubehörmenge
Der TL-SWPM01 ist dann sinnvoll, wenn du auf einer vorhandenen Picatinny-Schiene genau einen seitlich versetzten QD-Anschlagpunkt brauchst. Vor dem Kauf entscheidet der reale Riemenlauf – nicht nur die freie Stelle auf der Schiene.
