Ein Klappgelenk ist schnell ausgewählt - und ebenso schnell falsch herum bestellt. Bei dieser Produktfamilie bezeichnet der erste Begriff die Chassisseite, der zweite die gewünschte Schaftseite. „Fixed to Carbine“ beginnt deshalb an einem Fixed-Chassis und endet an einer Carbine-Gegenstelle; „Carbine to Fixed“ arbeitet genau in der umgekehrten Richtung.
MDT unterscheidet Fixed-Aufnahmen an ihrer tropfenförmigen Kontur von runden Carbine-Aufnahmen. XTN ist wiederum eine eigene, proprietäre Schnittstelle. Diese drei Systeme dürfen weder über die Optik des Bauteils noch über eine ähnliche Modellbezeichnung gleichgesetzt werden.
Varianten richtig lesen
-

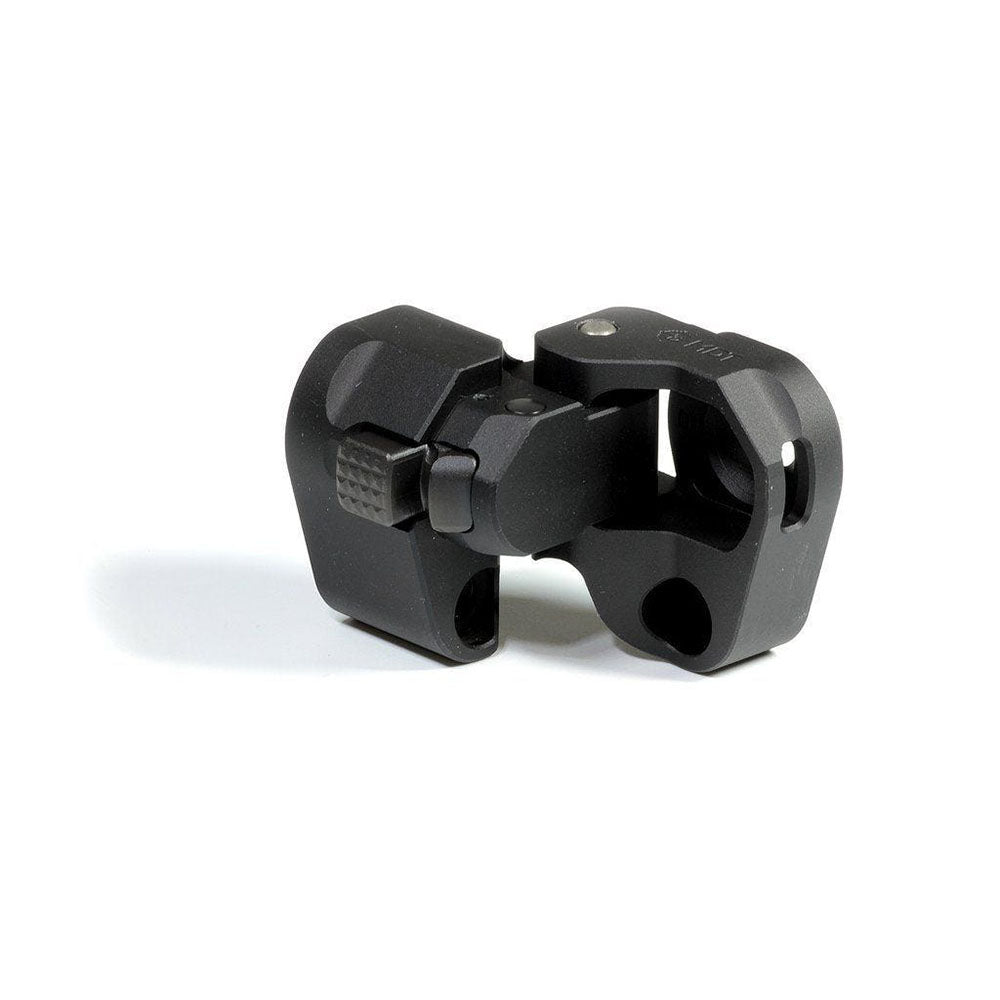

Fixed to Fixed: Fixed-Chassisseite auf Fixed-Schaftseite, wahlweise mit 1-Weg- oder 2-Weg-Verriegelung.
-

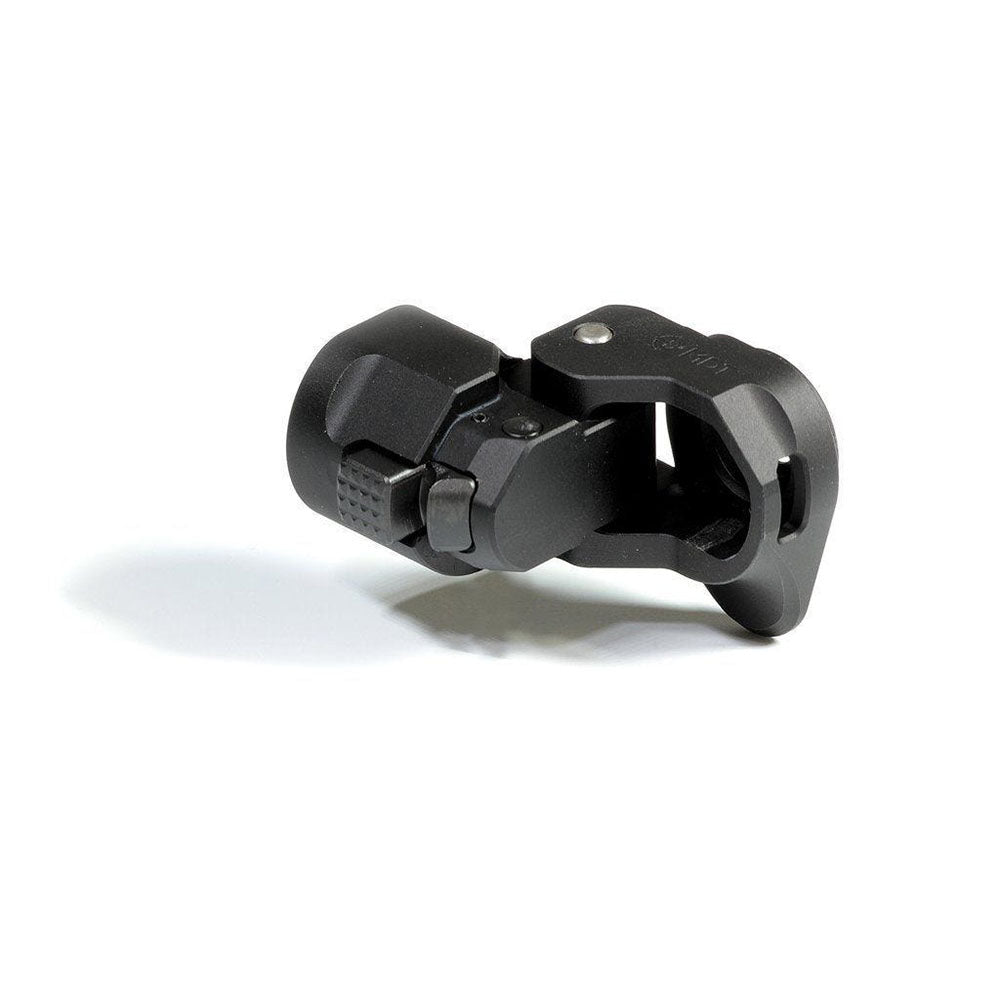

Fixed to Carbine: Fixed-Chassisseite auf Carbine-Schaftseite, wahlweise mit 1-Weg- oder 2-Weg-Verriegelung.
-

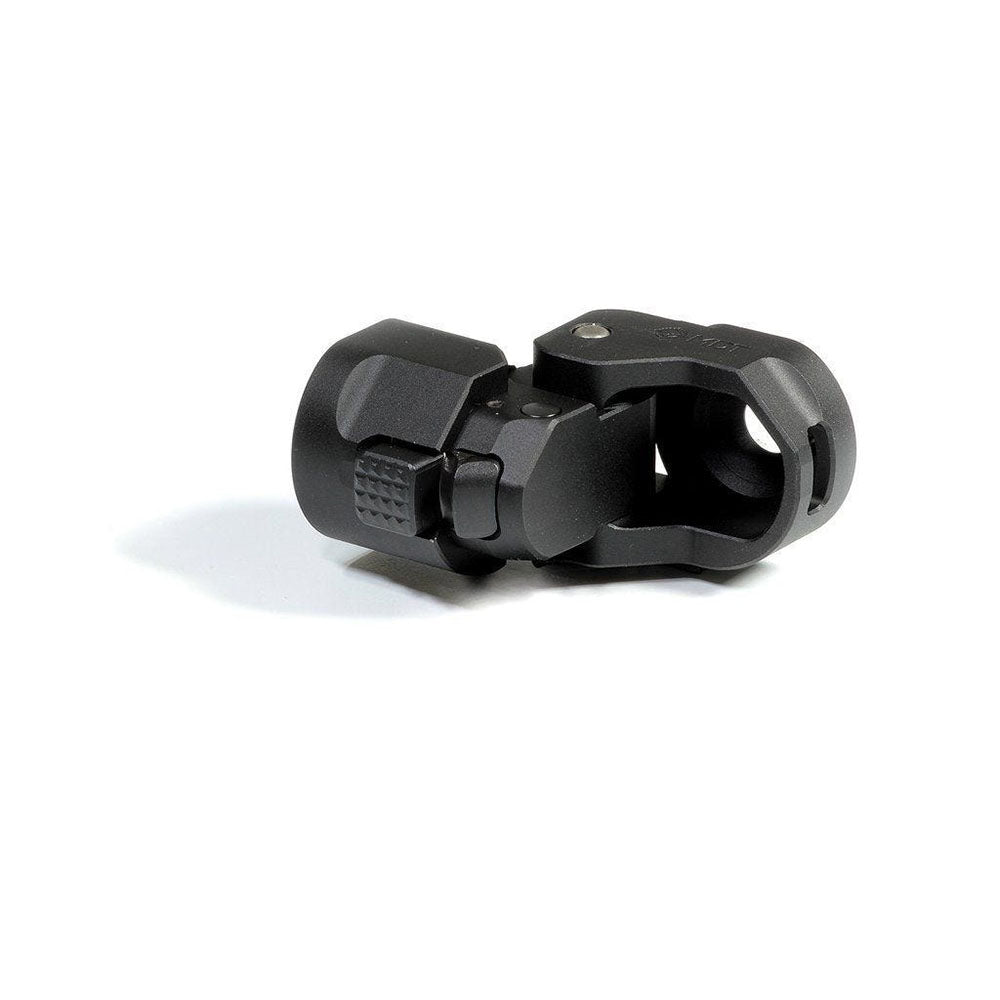

Carbine to Carbine: Carbine-Chassisseite auf Carbine-Schaftseite, wahlweise mit 1-Weg- oder 2-Weg-Verriegelung.
-

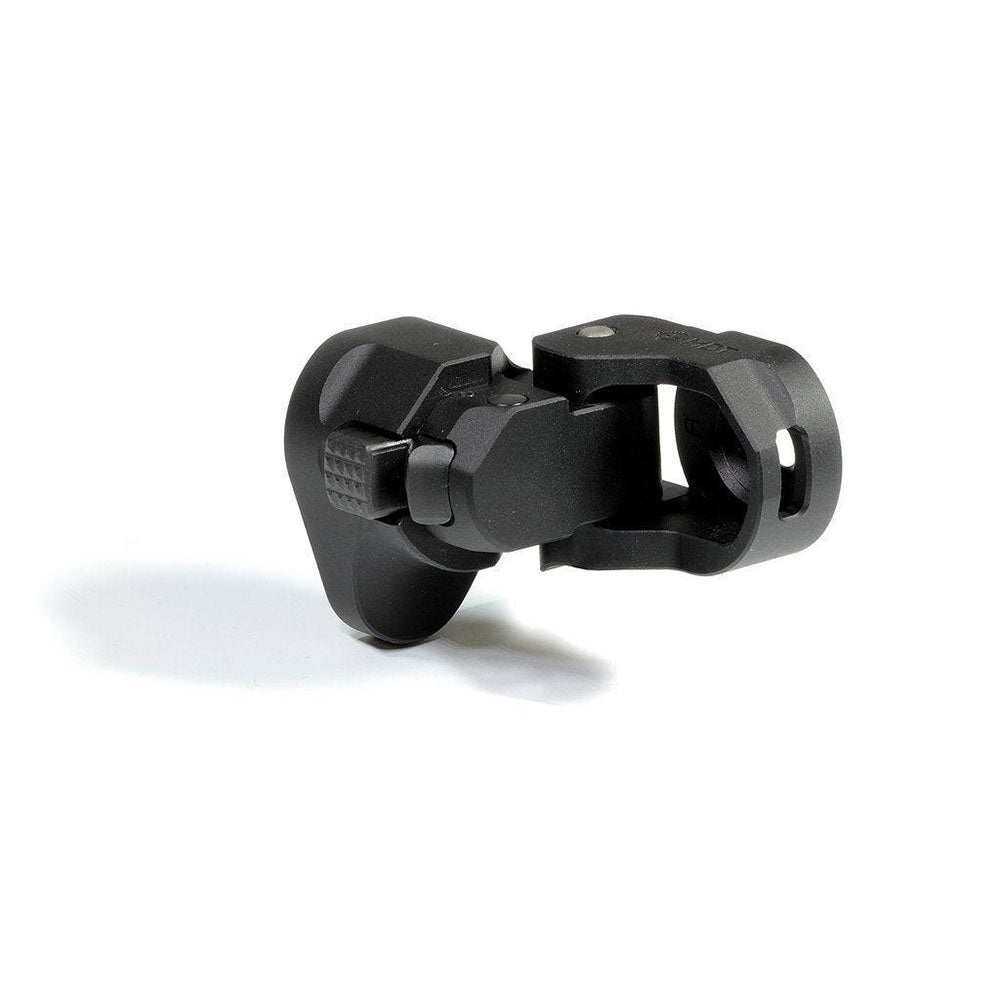

Carbine to Fixed: Carbine-Chassisseite auf Fixed-Schaftseite, wahlweise mit 1-Weg- oder 2-Weg-Verriegelung.
-

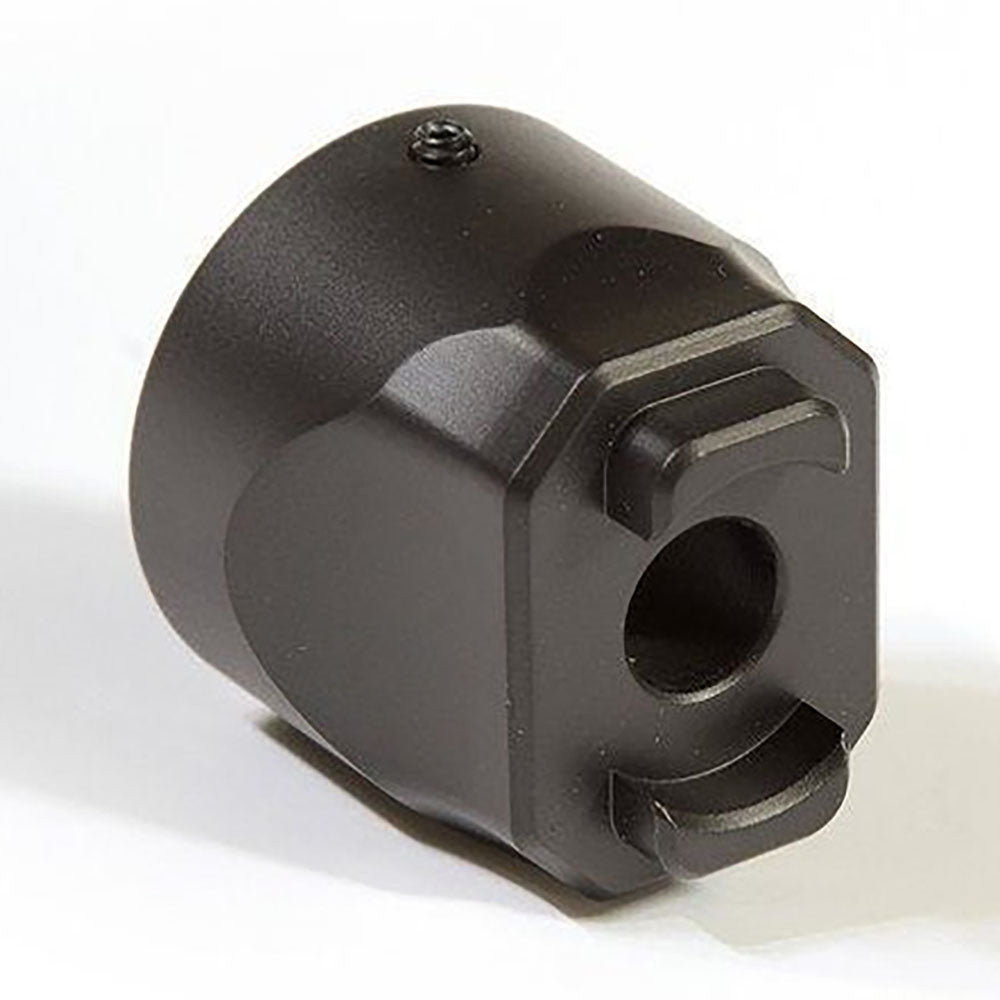

XTN to Carbine: kein Klappgelenk, sondern der Übergang von der proprietären XTN-Aufnahme eines ESS- oder ACC-Chassis auf ein AR-Carbine-Pufferrohr.
-

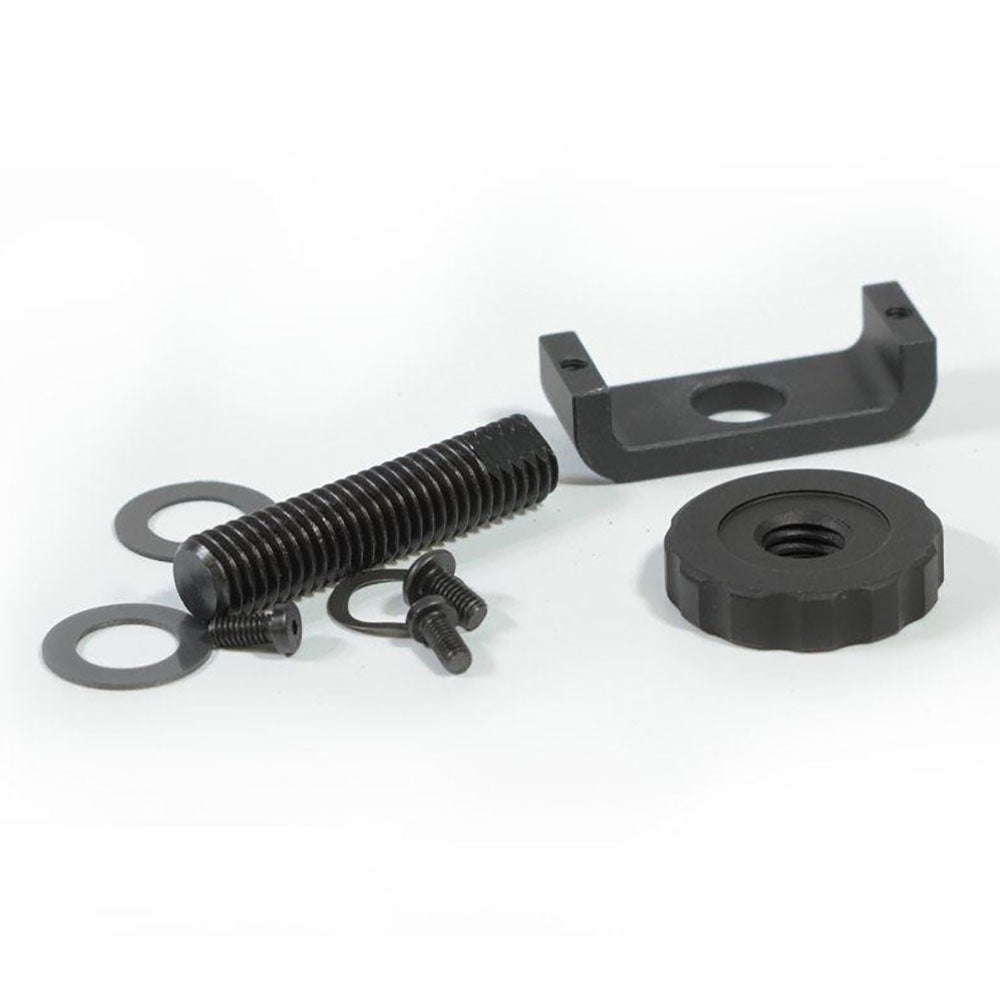

SRS-XF-Verstellrad: Zubehör zur feineren Höhenverstellung der Wangenauflage am MDT ESS Folding Buttstock; kein allgemeines Rad für SCS, SCS Lite oder CCS.
-

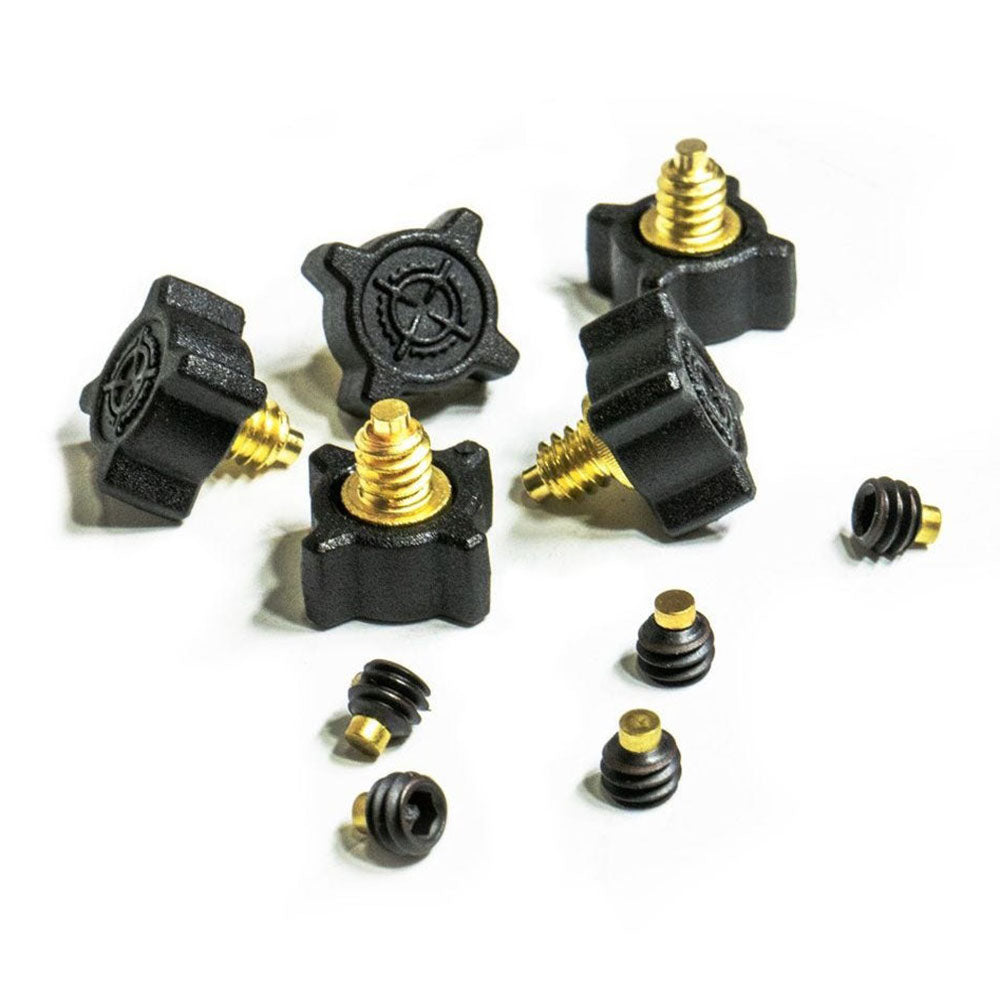

Ersatzkit: Gewindestifte und Rädelknöpfe für MDT Schäfte; ausdrücklich nicht für Field Stock oder ORYX.
1-Weg oder 2-Weg?
Beide Klappadapter-Ausführungen verriegeln den Schaft in Schussposition. Der Unterschied liegt in der gefalteten Stellung: Die 2-Weg-Ausführung hält den Schaft zusätzlich eingeklappt, während die 1-Weg-Ausführung diese zweite Verriegelung nicht bietet. Wer nur eine Klappmöglichkeit für Transport oder Lagerung braucht, sollte nicht automatisch die höhere Funktionsstufe wählen; entscheidend ist, ob der Schaft gefaltet mechanisch gehalten werden soll.
Die universellen Fixed-/Carbine-Klappadapter verlängern den Schaftweg laut MDT um 1,75 Zoll. Zudem ist ihre Schnittstelle geschlossen: Ein Verschluss kann nicht durch den Adapter geführt werden. Genau deshalb muss vor dem Kauf geprüft werden, ob Verschlussweg und Demontageablauf des konkreten Systems frei bleiben.
Unsere Einschätzung
Der stärkste Kaufgrund ist die sauber definierte Richtungslogik. Mit der richtigen Variante lässt sich eine vorhandene Fixed- oder Carbine-Konfiguration klappbar machen und bei Bedarf zugleich auf die andere Schaftaufnahme wechseln. Der häufigste Fehlkauf entsteht, wenn nur die gewünschte Schaftseite betrachtet wird und die Chassisseite ungeprüft bleibt.
Die universellen Klappadapter sind laut MDT nicht mit TAC21, ESS oder ACC kompatibel. ESS und ACC verwenden eigene Lösungen; beim XTN-zu-Carbine-Adapter nennt MDT zwar ESS und ACC, daraus folgt aber keine pauschale Freigabe für jede Generation. Die genaue Chassisgeneration bleibt deshalb ein Pflichtpunkt vor der Bestellung.
Black-Raptor-Kaufgrenze
Kaufen, wenn Chassisseite, Schaftseite, Chassisgeneration und gewünschte Verriegelungsfunktion eindeutig feststehen und die gewählte Artikelbezeichnung exakt diese Kette abbildet.
Nicht kaufen, wenn nur „MDT-kompatibel“ bekannt ist, ein TAC21-, ESS- oder ACC-System pauschal mit einem universellen Klappadapter nachgerüstet werden soll oder ein XTN-Adapter mit einem Klappgelenk verwechselt wird.
Ausbilder- und Praxistipps
Ausbilder-Tipp - die Kette laut aussprechen: Vor der Bestellung in einem Satz benennen: „Mein Chassis endet in …, der Adapter soll … leisten, mein Schaft beginnt mit …“. Bleibt eine Stelle offen, ist die Variante noch nicht kaufreif. Diese einfache Reihenfolge verhindert Richtungsfehler besser als der Vergleich einzelner Produktbilder.
Praxis-Tipp - Verschlussweg zuerst: Bei den Klappadapter-Varianten vor der Montage prüfen, wie der Verschluss aus dem System genommen wird. Da der Adapter keine Durchführung zulässt, darf die neue Schaftkonfiguration den vorgesehenen Wartungs- und Demontageweg nicht blockieren.
Praxis-Tipp - Verriegelung bewusst wählen: Eine 2-Weg-Variante lohnt sich, wenn der gefaltete Schaft beim Tragen oder Verstauen sicher gehalten werden soll. Ist diese Funktion im eigenen Ablauf ohne Nutzen, erfüllt die 1-Weg-Variante den Kernzweck ohne die zweite Rastfunktion.
Technische Daten
-
Fixed-/Carbine-Klappadapter: CNC-gefrästes 6061-T6-Aluminium, schwarz harteloxiert nach Mil-Spec Type III; geschlossene Schnittstelle; Verlängerung des Schaftwegs um 1,75 Zoll.
-
Verriegelung: 1-Weg hält in Schussposition; 2-Weg hält zusätzlich in gefalteter Position.
-
XTN-zu-Carbine-Adapter: 6061-T6-Aluminium, schwarz eloxiert, 30,65 mm Gesamtlänge, Gewinde 1-3/16-16 UN und Sicherungs-Gewindestift #6-32 UNC.
-
SRS-XF-Verstellrad: 6061-T6-Aluminium, Mil-Spec Type III schwarz eloxiert; bei der beschriebenen ESS-Konfiguration wird der Klappmechanismus um 180 Grad gedreht.
-
Ersatzkit: fünf MDT Rädelknöpfe und fünf Gewindestifte.
Lieferumfang
Geliefert wird ausschließlich die gewählte Variante:
- bei Fixed-/Carbine-Ausführungen ein Klappschaftadapter in der gewählten Richtung und Verriegelungsart;
- bei XTN to Carbine ein XTN-zu-Carbine-Adapter einschließlich Sicherungs-Gewindestift;
- beim SRS-XF-Verstellrad das Verstellrad mit Flachscheiben, Federscheibe, Low-Socket-Cap-Schrauben und Button-Head-Schraube;
- beim Ersatzkit fünf Rädelknöpfe und fünf Gewindestifte.
Chassis, Schaft, Pufferrohr, Waffe und nicht ausdrücklich genannte Montageteile sind nicht Bestandteil dieser Auswahl.
Passende Systembausteine
Für eine Variante mit Carbine-Ausgang kann der MDT Skeleton Carbine Stock SCS eine mögliche Gegenstelle sein - erst nach Abgleich der konkreten Aufnahme und Generation. Das MDT LSS Gen3 Chassis System zeigt die Bedeutung der getrennten Interface-Auswahl; seine Varianten ersetzen ebenfalls keine Prüfung der tatsächlich bestellten Chassisschnittstelle.
FAQ
Was bedeutet „Fixed to Carbine“?
Der Adapter wird auf der Fixed-Seite des Chassis montiert und stellt auf der Schaftseite eine Carbine-Aufnahme bereit. Die Reihenfolge darf nicht umgedreht gelesen werden.
Was unterscheidet 1-Weg und 2-Weg?
Beide verriegeln in Schussposition. Die 2-Weg-Ausführung hält den Schaft zusätzlich in der gefalteten Stellung; die 1-Weg-Ausführung besitzt diese zweite Haltefunktion nicht.
Passen die universellen Klappadapter an ESS oder ACC?
Nein. MDT schließt TAC21, ESS und ACC für diese Fixed-/Carbine-Klappadapter aus. ESS und ACC besitzen eigene Lösungen; das ist vom separaten XTN-zu-Carbine-Adapter zu unterscheiden.
Ist XTN to Carbine ebenfalls ein Klappadapter?
Nein. Diese Variante übersetzt die proprietäre XTN-Aufnahme von ESS oder ACC auf ein AR-Carbine-Pufferrohr. Eine Klappfunktion wird dadurch nicht ergänzt.
Passt das SRS-XF-Verstellrad auch an SCS oder CCS?
Die aktuelle MDT-Produktseite bestätigt das Verstellrad ausschließlich für den MDT ESS Folding Buttstock. Eine Freigabe für SCS, SCS Lite oder CCS wird deshalb nicht übertragen.
Für welche Schäfte ist das Ersatzkit nicht geeignet?
MDT schließt den Field Stock und das ORYX Chassis ausdrücklich aus. Das Kit ist daher nur sinnvoll, wenn der vorhandene MDT Schaft mit den enthaltenen Rädelknöpfen und Gewindestiften übereinstimmt.
