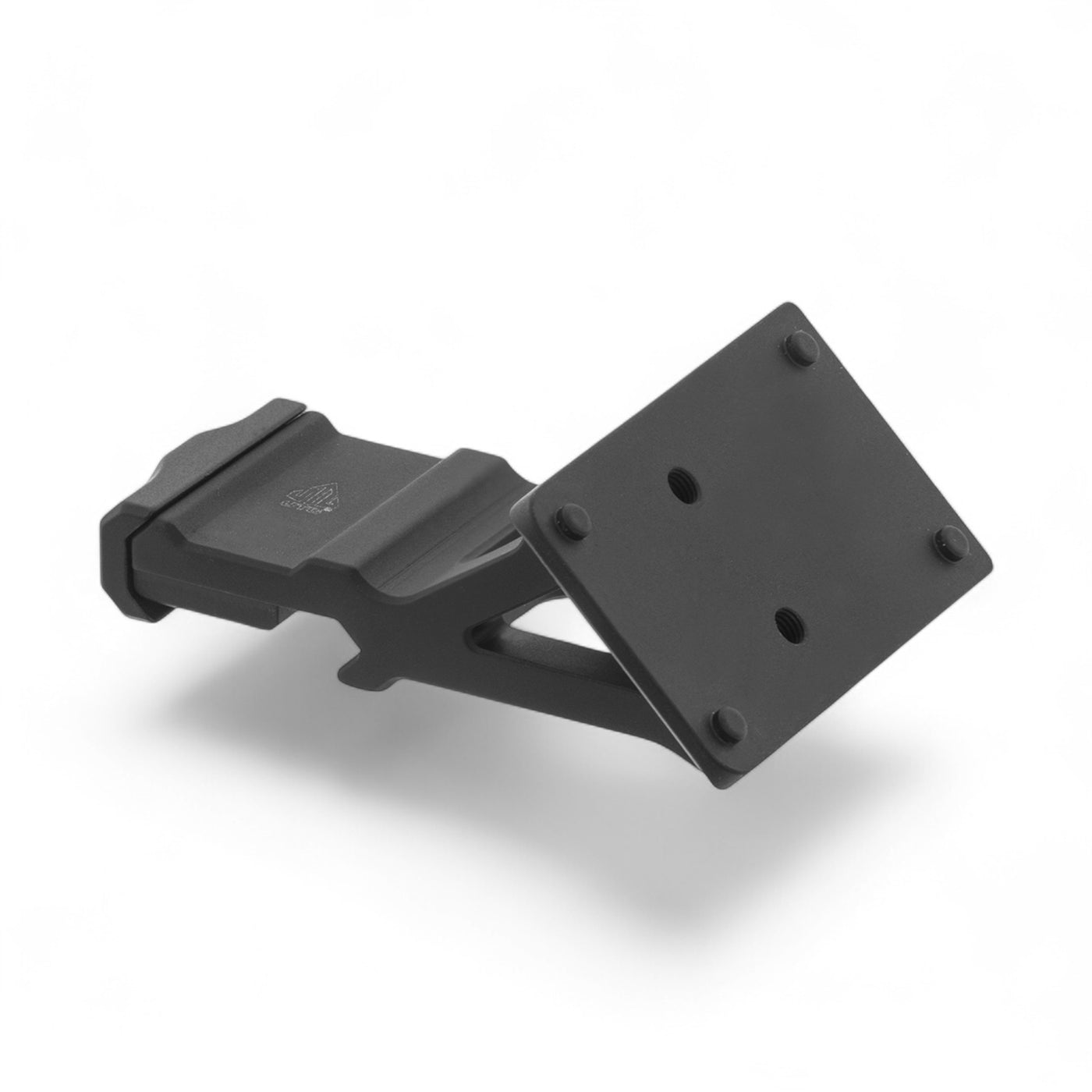

UTG RDM-2045 45° Offset Mount
Kompakte Picatinny-Aufsatzmontage für Reflexvisiere mit Docter-/Venom-/Noblex-Footprint. Sinnvoll, wenn neben einer vergrößernden Hauptoptik eine zweite Visierlinie im 45°-Winkel aufgebaut werden soll.
Passt das zu deinem Setup?
Passt gut
- dein Reflexvisier nutzt den bestätigten Docter-/Venom-/Noblex-Footprint
- am Montagepunkt stehen drei zusammenhängende Picatinny-Slots zur Verfügung
- du willst eine feste 45°-Offset-Position statt einer weiteren erhöhten Zentralmontage
- Hauptoptik, Türme und Bedienelemente lassen genügend Freiraum
Passt eher nicht
- deine Optik nutzt RMR, ACRO oder Aimpoint-Micro als Schnittstelle
- du suchst eine Direktmontage ohne Picatinny-Basis
- für eine zweite Optik fehlt seitlich oder auf der Schiene der notwendige Freiraum
- ein einzelnes Red Dot ohne zusätzliche Visierlinie erfüllt deinen Zweck bereits besser
Was der RDM-2045 praktisch bringt
Direkter Docter-FootprintDie Optik wird ohne zusätzliche RMR- oder Micro-Adapterplatte auf der vorgesehenen Schnittstelle befestigt. Weniger Zwischenlagen bedeuten weniger Stellen, an denen eine falsche Kompatibilität entstehen kann.

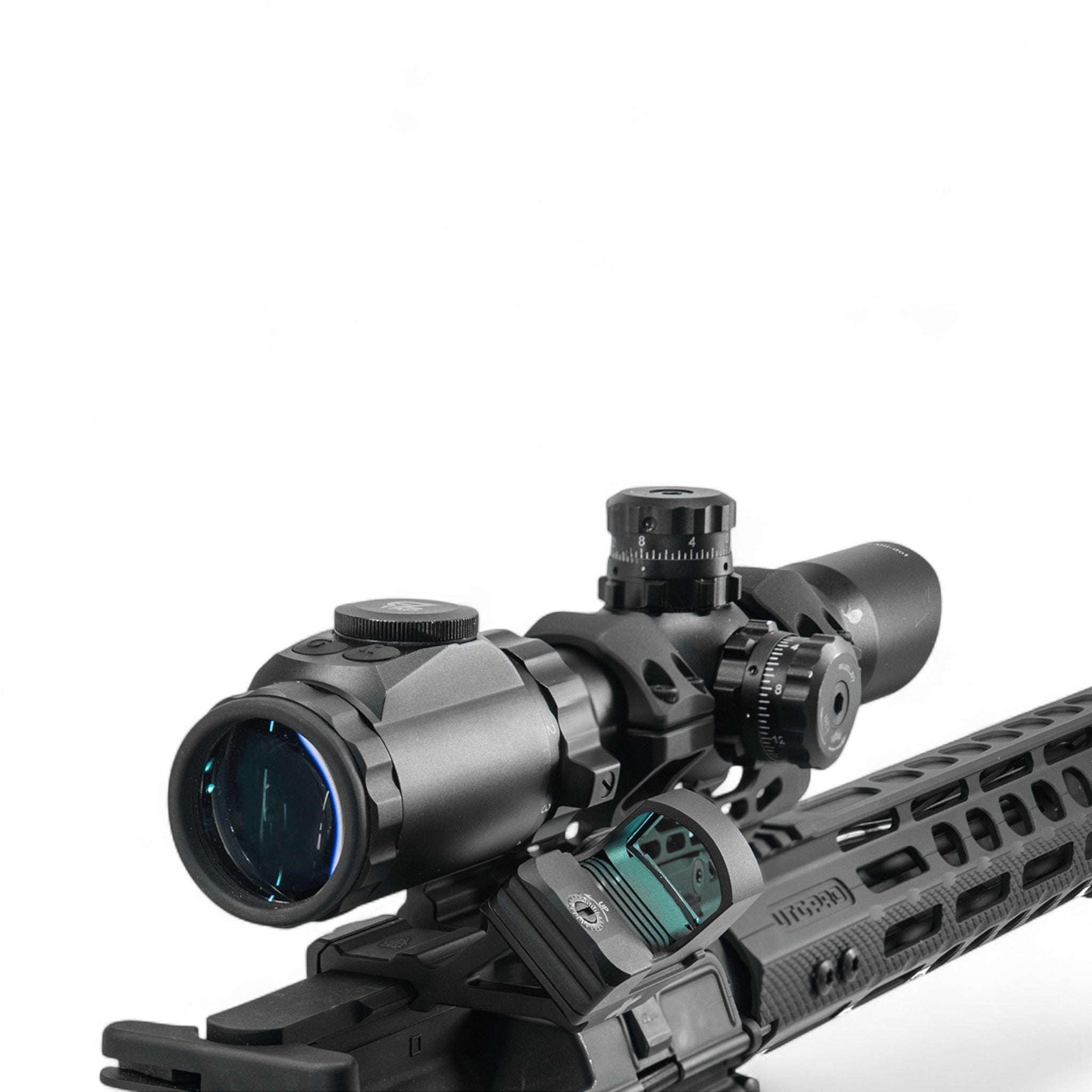

45° statt VergrößerungswechselDie Zusatzoptik sitzt seitlich zur Hauptvisierlinie. Der Nutzen entsteht vor allem dort, wo zwischen vergrößernder Optik und kurzer Zielentfernung gewechselt werden soll.

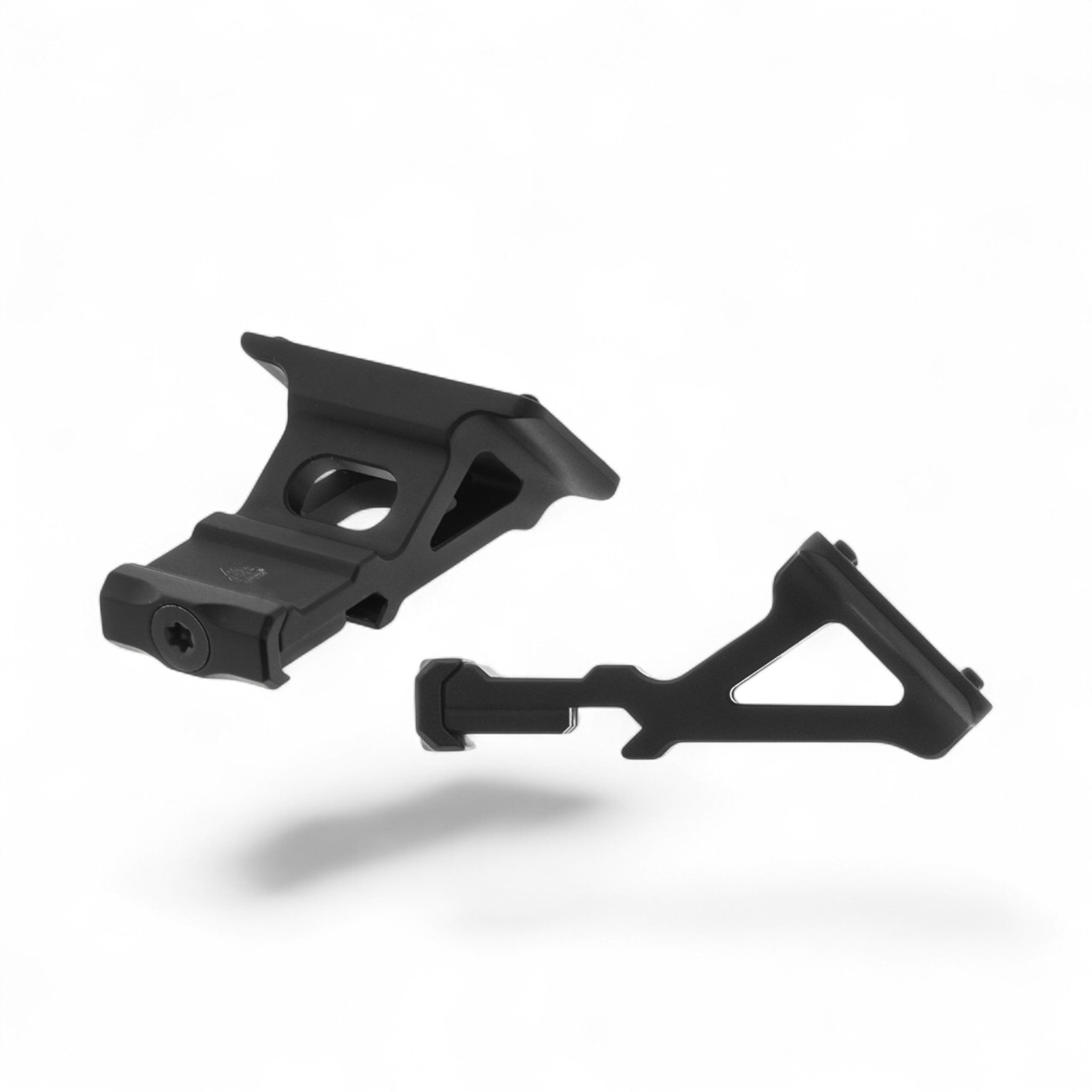

Definierte Picatinny-AuflageDie Klemmung benötigt drei Picatinny-Slots. Quadratische Recoil Stops stützen die Montage in der Schiene ab; die konkrete Nutposition sollte nach dem Einschießen beibehalten werden.
Leichte Konstruktion6061-T6 Aluminium und rund 44 g halten das zusätzliche Gewicht überschaubar. Trotzdem verändert jede seitliche Optik Balance, Breite und Anschlaggefühl des Systems.
Grenzen & Fehlkaufvermeidung
Kein Universal-Footprint: Docter/Venom/Noblex ist die kaufentscheidende Optikschnittstelle. Ein ähnlich großes RMR- oder ACRO-Gehäuse ist deshalb nicht automatisch kompatibel.
Mehr Systemkomplexität: Eine zweite Optik braucht eigenen Nullpunkt und eine bewusst gewählte Position. Türme, Lade-/Bedienelemente und der natürliche Anschlag dürfen nicht kollidieren.

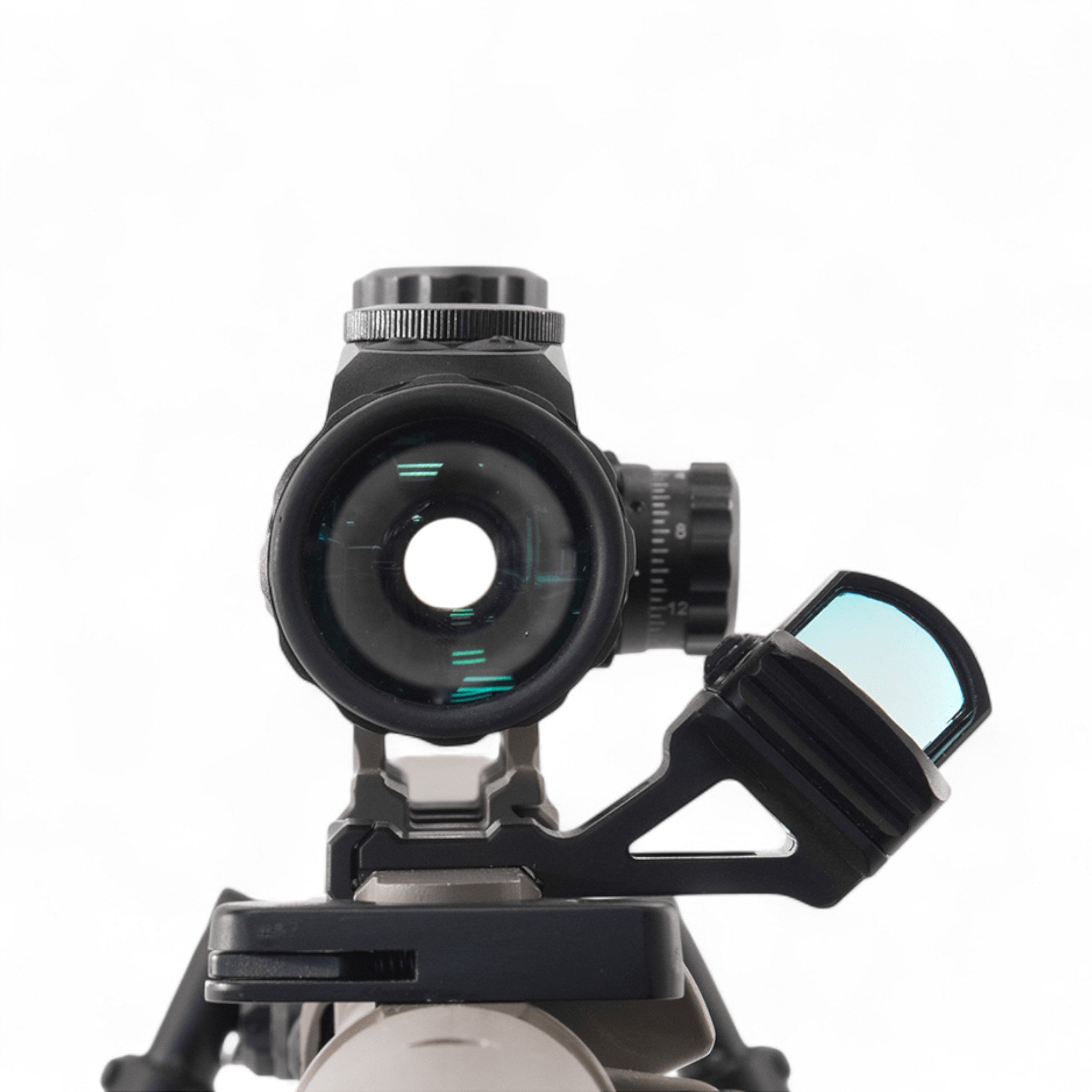

Mechanischer Offset bleibt: Die zweite Visierlinie liegt seitlich und oberhalb der Laufachse. Auf kurze Distanz muss dieser geometrische Versatz im Training berücksichtigt werden.
Technische Daten mit Praxisdeutung
Schnittstelle zur Waffe
Picatinny / MIL-STD-1913 – benötigt 3 Slots.
Optik-Footprint
Docter / Venom / Noblex – nicht mit RMR, ACRO oder Micro gleichsetzen.
Winkel
45° Offset – zweite, seitlich versetzte Visierlinie.
Material
6061-T6 Aluminium, schwarz eloxiert.
Gewicht
ca. 44 g – zusätzlich zu Red Dot und Hauptoptik.
Abmessungen
ca. 46,7 × 64,5 × 20,3 mm – Freiraum zu Optik, Türmen und Bedienelementen vorab prüfen.
Drehmoment Herstellerangabe
25 in-lb an der T20-Seitenklemmung; 12 in-lb an den T10-Optikschrauben. Bei der Optik zusätzlich deren Vorgaben beachten.
Lieferumfang
- UTG RDM-2045 45° Offset Mount
- 3 × #6-48 T10-Schraube
- 1 × #8-32 T20-Flachkopfschraube
- T10-Schlüssel
- T20-Schlüssel
Nicht enthalten: Red Dot, Hauptoptik und sonstige Adapter.
Montage & sichere Anwendung
Montage nur am vollständig entladenen und sicher abgelegten System durchführen. Vor dem Festziehen Footprint, drei freie Picatinny-Slots und Kollisionsfreiheit prüfen. Die vom Hersteller angegebenen Drehmomente nicht durch „nach Gefühl“ stärkeres Anziehen ersetzen. Nach der Montage das Red Dot separat einschießen und den Sitz nach den ersten Trainingszyklen kontrollieren.
FAQ
Passt ein Trijicon RMR?
Nein. Der RDM-2045 ist für den Docter-/Venom-/Noblex-Footprint ausgelegt. RMR ist eine andere Schnittstelle.
Wie viel Picatinny-Platz braucht die Montage?
UTG gibt drei Picatinny-Slots als benötigten Schienenraum an. Zusätzlich muss seitlich genug Platz für das montierte Red Dot bleiben.
Kann ich das Offset-Red-Dot nach der Montage einfach übernehmen?
Nein. Die Zusatzoptik besitzt eine eigene Visierlinie und muss separat kontrolliert und eingeschossen werden.
Welche Drehmomente nennt UTG?
25 in-lb für die T20-Seitenklemmung und 12 in-lb für die T10-Red-Dot-Schrauben. Vorgaben des verwendeten Reflexvisiers bleiben zusätzlich relevant.
Black-Raptor-Einordnung: Gute, klar definierte Lösung für ein 45°-Offset-Red-Dot, wenn Picatinny-Platz und Docter-/Venom-/Noblex-Footprint eindeutig passen. Der häufigste Fehlkauf wäre hier nicht mangelnde Qualität, sondern der falsche Footprint.
SKU: RDM-2045
