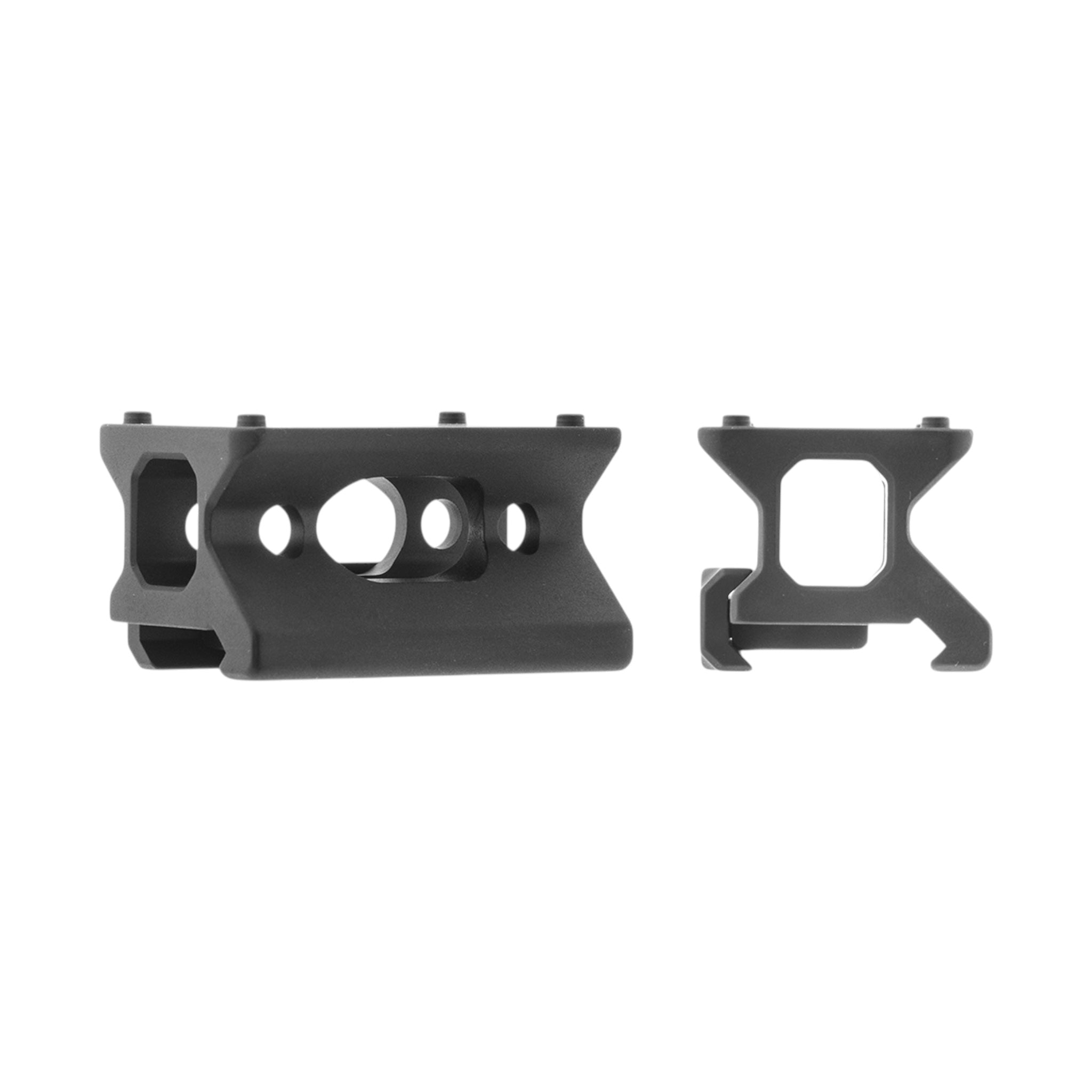

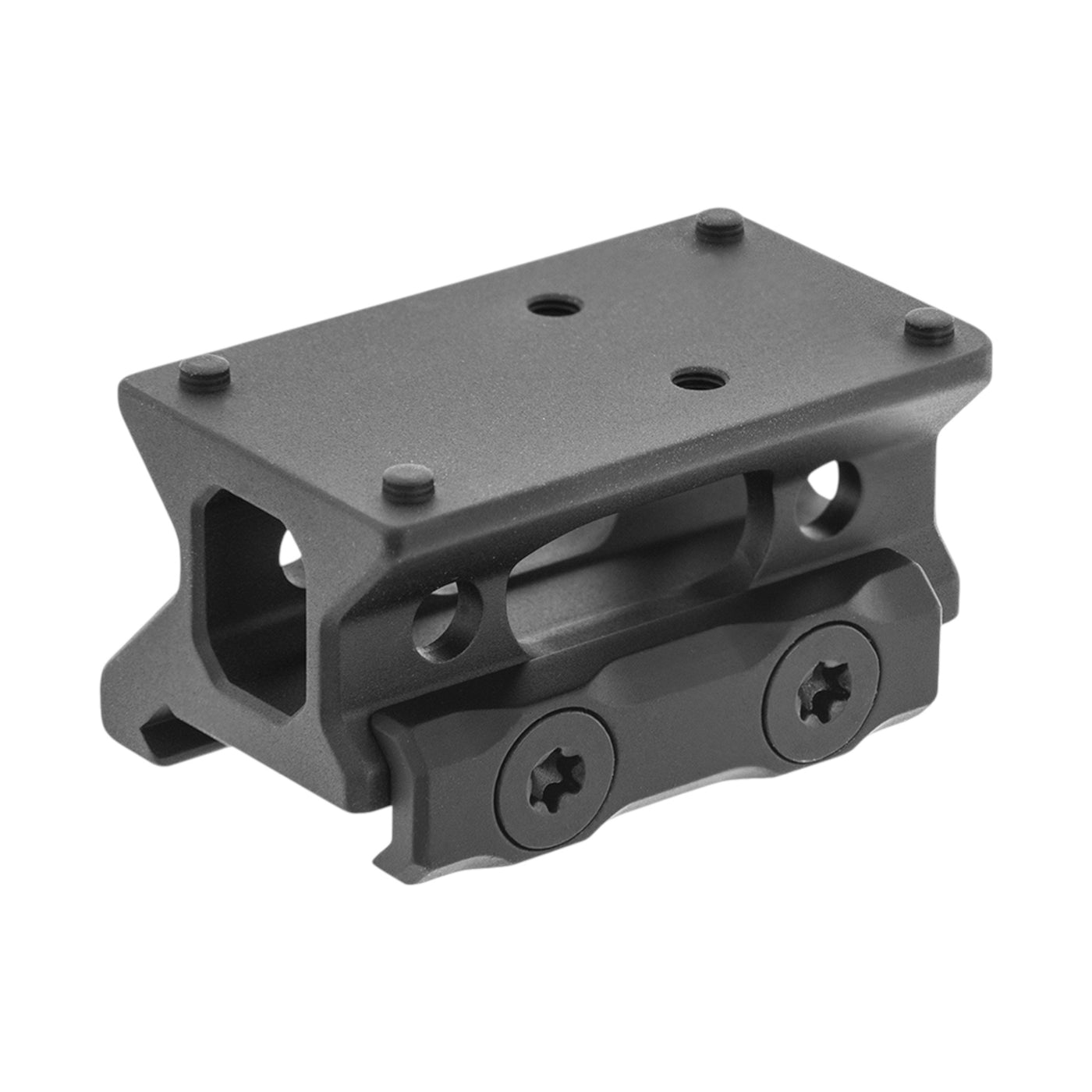

UTG RDM20 Absolute Co-Witness Mount – Picatinny-Montage für Docter-Footprint Red Dots auf AR15-Höhe
Ein Red Dot funktioniert nur sauber, wenn die Montagehöhe zur Plattform und zur Visierlogik passt.
Das UTG RDM20 ist eine Picatinny-Montage für Micro Red Dots mit Docter-, Venom- oder Noblex-Footprint und bringt die Optik auf klassische Absolute-Co-Witness-Höhe für AR15-Systeme. Die mechanische Visierung liegt dabei exakt in derselben optischen Linie wie das Red Dot.
Das ist kein erhöhtes FAST- oder Lower-1/3-Setup, sondern eine klassische AR15-Visierhöhe für Nutzer, die bewusst mit Backup Sights arbeiten oder eine direkte, bekannte Visierlinie bevorzugen. Genau dafür existiert diese Montage.
Wichtiger Hinweis zur Einordnung:
Das UTG RDM20 nutzt einen Docter-/Venom-/Noblex-Footprint. Vor dem Kauf muss geprüft werden, ob dein Red Dot exakt diese Schnittstelle verwendet.
Die Montagehöhe entspricht einer klassischen Absolute-Co-Witness-Lösung. Wenn du ein freieres Sichtfeld, passive Nachtsichtnutzung oder eine entspanntere Kopfhaltung mit Helm und Gehörschutz möchtest, sind höhere Lower-1/3- oder FAST-Montagen oft sinnvoller.
Vor dem Kauf prüfen: Footprint, gewünschte Visierhöhe, Backup-Sight-Konfiguration, Magnifier-Kompatibilität und verfügbare Rail-Länge.
Was dieses Produkt technisch besonders macht:
✔ Absolute Co-Witness Höhe sorgt für identische Visierlinie zwischen Red Dot und mechanischer Visierung
✔ Docter-/Venom-/Noblex-Footprint unterstützt viele verbreitete Micro Red Dots ohne zusätzliche Adapterplatten
✔ Recoil Stops reduzieren das Risiko von Montagewanderung unter Rückstoßbelastung
✔ 6061-T6 Aluminium spart Gewicht und hält das Setup schlank und leicht
✔ Niedrige Bauform verhindert unnötige zusätzliche Höhe auf klassischen AR15-Setups
Warum dieses Produkt?
Viele günstige oder universelle Red-Dot-Montagen sitzen entweder zu niedrig für AR-Plattformen oder erzeugen durch Adapterlösungen unnötige Fehlerquellen. Genau hier setzt das RDM20 an: feste Höhe, direkter Footprint und klare Systemlogik.
Das Mount richtet sich nicht an High-End-NVG-Setups oder professionelle Duty-Konfigurationen mit FAST-Höhen, sondern an Nutzer, die ein klassisches AR15-Setup mit sauberer mechanischer Referenz aufbauen wollen.
-
Direkte Footprint-Montage: keine zusätzlichen Adapterplatten oder unnötige Zwischenlösungen zwischen Optik und Mount.
-
Absolute Co-Witness: mechanische Visierung bleibt direkt im Sichtbild nutzbar.
-
Geringes Gewicht: ca. 42,5 g / 1,5 oz beeinflussen Balance und Waffenhandling kaum.
-
Klassische AR15-Logik: sinnvoll für Nutzer, die bewusst mit Standard-Visierhöhe arbeiten.
Ausbilder-Tipp: Co-Witness richtig verstehen
Absolute Co-Witness bedeutet nicht automatisch „besser“. Du siehst die mechanische Visierung permanent mittig im Sichtfenster des Red Dots. Manche Nutzer mögen genau diese direkte Referenz – andere empfinden das Sichtbild dadurch unnötig voll.
Lower 1/3 Co-Witness wirkt oft freier, weil die Kimme tiefer im Sichtfenster liegt. Dafür ist der Übergang auf Backup Sights minimal weniger direkt.
Viele Einsteiger kaufen versehentlich irgendein günstiges Mount ohne die tatsächliche Optikhöhe zu verstehen. Gerade bei AR15-Systemen entscheidet die Montagehöhe aber massiv über Anschlag, Kopfhaltung und Zielaufnahme.
Unsere Einschätzung
Das UTG RDM20 ist keine Premium-Montage für harte professionelle Dauerbelastung. Genau das versucht es aber auch nicht zu sein. Es ist eine einfache, funktionale Lösung für klassische AR15-Red-Dot-Setups mit Docter-Footprint.
Für Trainings-, Range- und Budget-Setups erfüllt die Konstruktion ihren Zweck sauber. Wer dagegen hohe Optiklinien, Night-Vision-Kompatibilität, Magnifier-Systeme oder maximale Belastungsreserven sucht, landet eher bei Unity Tactical, Scalarworks oder hochwertigen Aimpoint-/Geissele-Lösungen.
Sinnvoll für:
- AR15-Setups mit klassischer Absolute-Co-Witness-Visierlinie
- Range- und Trainingswaffen
- Budget- oder Einsteiger-Setups mit funktionaler Priorität
- Micro Red Dots mit Docter-/Venom-Footprint
Weniger sinnvoll für:
- FAST- oder NVG-orientierte Setups
- Magnifier-Konfigurationen mit erhöhter Optiklinie
- extreme professionelle Dauerbelastung
- Nutzer, die ein besonders freies Sichtbild bevorzugen
Direkte Einordnung:
✔ UTG RDM20 Absolute Co-Witness: klassische AR15-Visierhöhe mit direkter Backup-Sight-Linie und einfacher Systemlogik
✔ Lower 1/3 Mounts: freieres Sichtbild und oft angenehmer mit moderner Kopfhaltung
✔ FAST-/2,26"-Mounts: deutlich aufrechtere Haltung für Helm, Gehörschutz und NVG-Nutzung – aber höherer mechanischer Offset im Nahbereich
Das RDM20 ist sinnvoll, wenn du bewusst ein klassisches AR15-Setup ohne erhöhte Spezialkonfiguration aufbauen möchtest.
Anwendungsszenarien
-

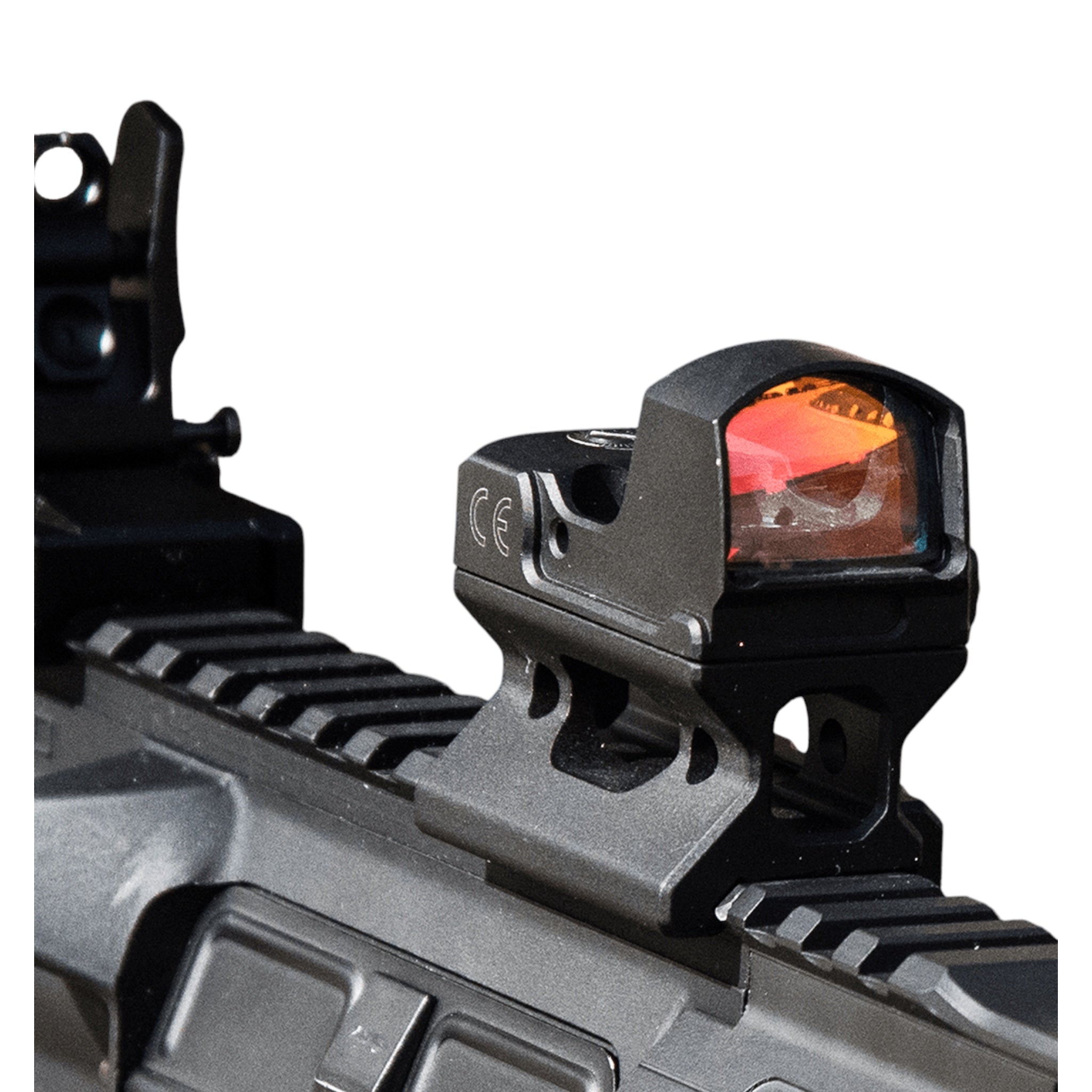

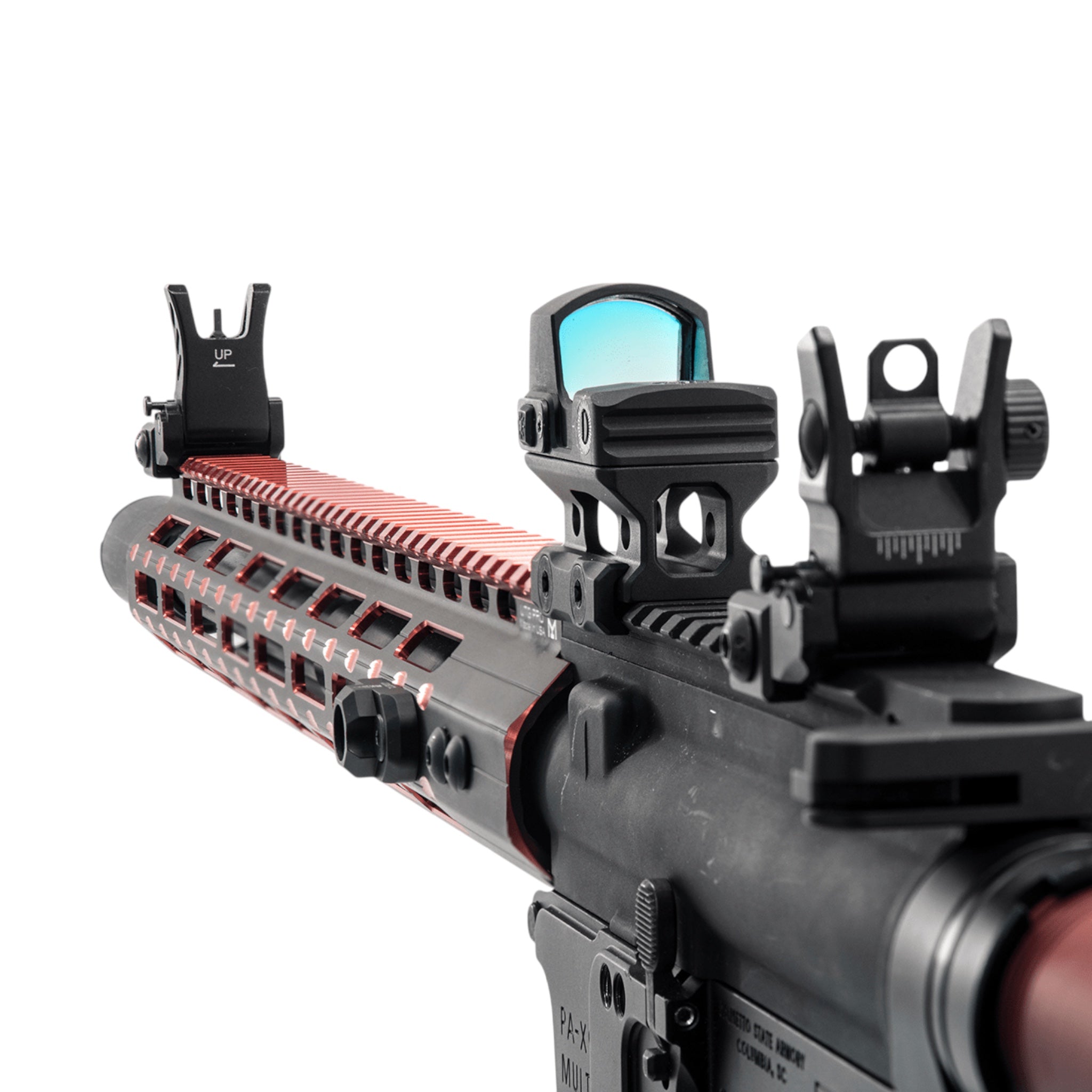

AR15 Range Setup: klassische Red-Dot-Konfiguration mit Backup Sights und direkter Visierreferenz.
-
Trainingsplattform: reproduzierbare Anschlag- und Visierhöhe für Grundlagenarbeit.
-
Budget-Carbine: funktionale Lösung ohne komplexe High-End-Montagesysteme.
-
Leichtbau-Setup: minimales Zusatzgewicht auf schlanken AR-Konfigurationen.
Praxis-Tipp: Nach Montage immer neu kontrollieren
Auch wenn die Optik vorher bereits eingeschossen war: Jede neue Montage verändert potenziell die Treffpunktlage.
Nach der Installation immer Schrauben kontrollieren, Drehmoment einhalten und die Waffe erneut bestätigen – besonders nach den ersten Schussserien.
Merkmale & Konstruktion
-
Absolute Co-Witness: Red Dot und mechanische Visierung liegen auf derselben optischen Linie. Das erleichtert direkte Übergänge zwischen beiden Systemen.
-
Docter-/Venom-/Noblex-Footprint: weit verbreitete Schnittstelle für kompakte Micro Red Dots. Wichtig: Nicht kompatibel mit RMR-, Aimpoint Micro- oder ACRO-Footprints.
-
Picatinny-Montage (M1913): Industriestandard auf AR15-Plattformen. Sorgt für reproduzierbare Positionierung auf kompatiblen Schienen.
-
Recoil Stops: mechanische Widerlager reduzieren Bewegung der Montage unter Rückstoß und Belastung.
-
6061-T6 Aluminium: leichter als 7075-T6 und für normale Range- und Trainingsnutzung absolut ausreichend. Nicht auf demselben Belastungsniveau wie High-End-Duty-Mounts.
Technische Daten
-

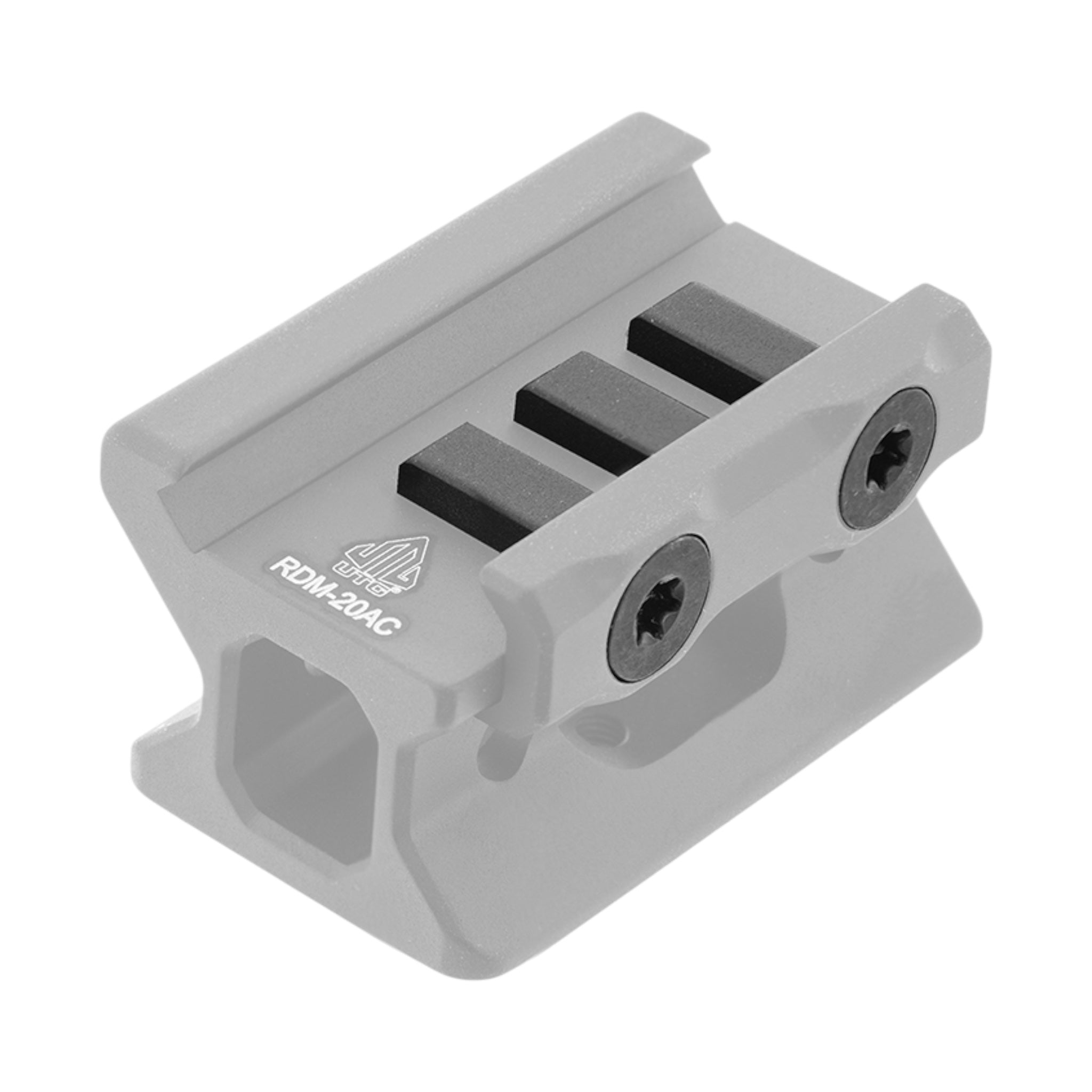

Modell: UTG RDM20 / RDM-20AC – Absolute-Co-Witness-Montage für Micro Red Dots
-
Material: 6061-T6 Aluminium – spart Gewicht und reicht für normale Trainings- und Range-Anwendungen aus.
-
Gewicht: ca. 42,5 g / 1,5 oz – beeinflusst Balance und Waffenhandling nur minimal.
-
Sattelhöhe / Saddle Height: 0,78" / ca. 19,8 mm – beschreibt die Höhe der Optikauflage und bestimmt die Absolute-Co-Witness-Visierlinie auf AR15-Systemen.
-
Gesamthöhe: 1,02" / ca. 25,9 mm – relevant für Aufbauhöhe und Freigängigkeit zu Backup Sights.
-
Länge: 1,84" / ca. 46,7 mm – benötigter Platz auf der Picatinny-Schiene.
-
Montageschnittstelle: Picatinny / MIL-STD-1913 – Standard auf AR15- und vielen modernen Plattformen.
-
Optik-Schnittstelle: Docter / Venom / Noblex Footprint – passend für viele kompakte Reflexvisiere.
-
Drehmoment Optikschrauben: 12–15 in-lb / ca. 1,4–1,7 Nm – verhindert lockere Schrauben und reduziert Risiko beschädigter Gewinde.
-
Drehmoment Seitenplatte: 35 in-lb / ca. 4,0 Nm – sorgt für sicheren Sitz auf der Picatinny-Schiene.
Lieferumfang
- UTG RDM20 Absolute Co-Witness Mount
- Montageschrauben (#6-48)
- Montagewerkzeug
Nicht enthalten:
Red Dot Optik, Backup Sights, Magnifier oder zusätzliche Adapterplatten sind nicht im Lieferumfang enthalten.
FAQ
Welche Optiken passen auf das UTG RDM20?
Die Montage ist für Red Dots mit Docter-, Venom- oder Noblex-Footprint ausgelegt. RMR-, ACRO- oder Aimpoint-Micro-Schnittstellen passen nicht.
Was bedeutet Absolute Co-Witness in der Praxis?

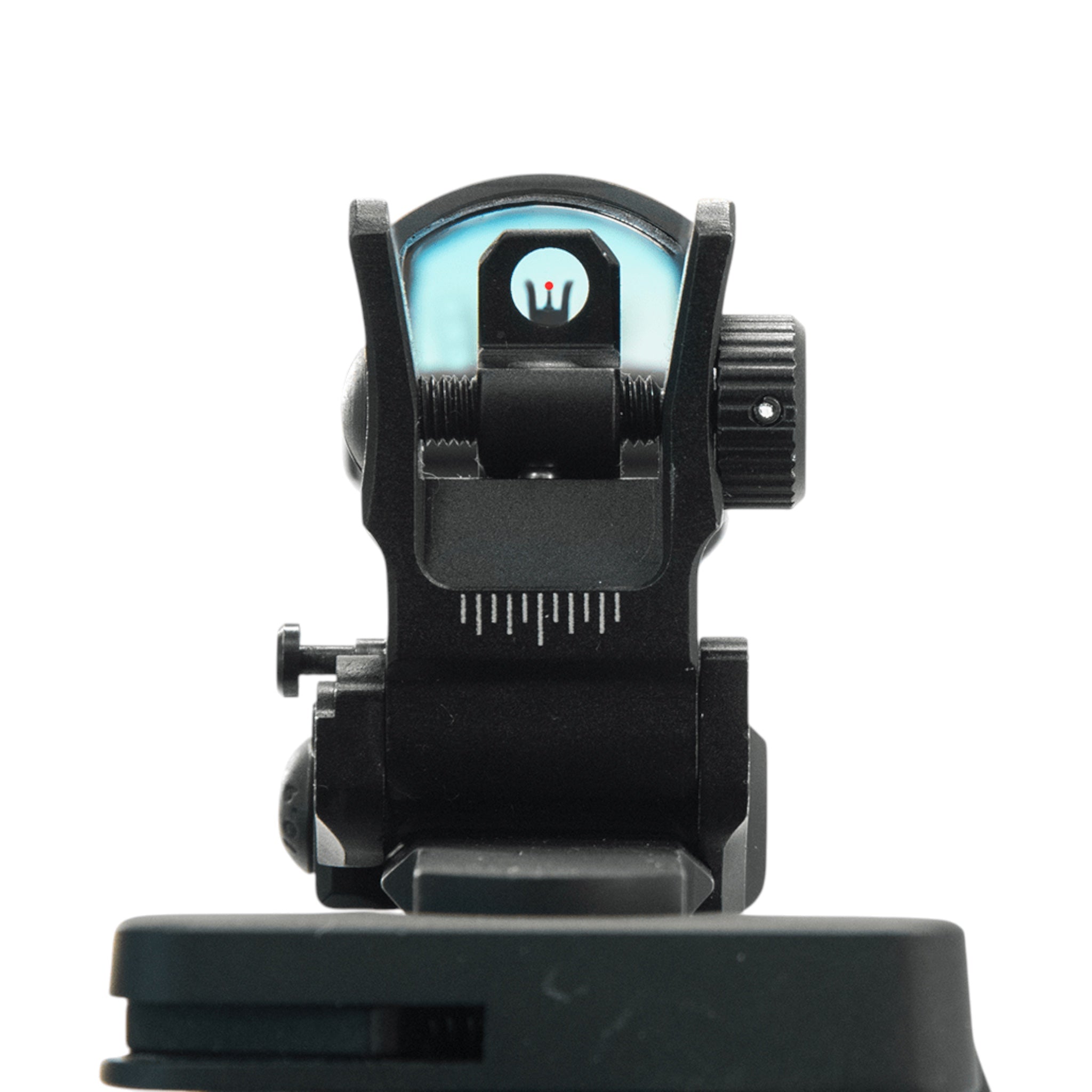

Die mechanische Visierung liegt exakt mittig im Sichtfenster des Red Dots. Dadurch kannst du direkt zwischen beiden Systemen wechseln.
Ist das Mount für Magnifier-Setups geeignet?
Nur eingeschränkt. Das RDM20 ist primär für kompakte klassische Red-Dot-Setups gedacht und nicht speziell auf Magnifier-Ausrichtung optimiert.
Muss ich nach der Montage neu einschießen?
Ja. Jede Änderung an Optik oder Montage kann die Treffpunktlage verändern und sollte immer überprüft werden.
Für wen ist dieses Mount eher nicht sinnvoll?
Wenn du FAST-Höhen, Night-Vision-Kompatibilität, besonders freie Sichtbilder oder professionelle High-End-Belastbarkeit suchst, gibt es passendere Systeme.
Fazit: Das UTG RDM20 ist eine funktionale Absolute-Co-Witness-Montage für klassische AR15-Red-Dot-Setups mit Docter-Footprint. Keine High-End-Speziallösung – sondern ein sauberes, leichtes und logisch aufgebautes Mount für Nutzer, die bewusst mit klassischer Visierhöhe arbeiten möchten.
