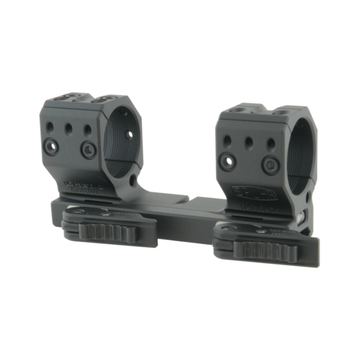

Spuhr QDP-4002
34-mm-QD-Blockmontage mit 38 mm Achshöhe und 0 MOA – sinnvoll für lange, durchgehende Rails, große Primäroptiken und Setups, die regelmäßig sauber abgenommen werden sollen.
Passt gut
34-mm-Zielfernrohr, einteilige Picatinny/STANAG-Rail, 38-mm-Visierlinie, kein Vorversatz nötig, QD-Funktion im realen Ablauf gewünscht.
Passt eher nicht
Wenn der Augenabstand einen Cantilever verlangt, die Schaftlinie deutlich niedriger ist, zusätzliche Neigung gebraucht wird oder die Optik nur auf einer kurzen bzw. geteilten Basis Platz findet.
Kaufentscheidung statt Datenliste
38 mm Höhe
Die höhere Linie schafft mehr Raum unter Objektiv/Kappe und kann auf Chassis oder gerader Schaftgeometrie ergonomisch besser passen. Auf klassischem Jagdschaft kann sie dagegen zu hoch sein.
Gerade Blockmontage
Die QDP-4002 besitzt keinen Cantilever. Der Augenabstand muss mit der vorhandenen Rail-Länge erreichbar sein, ohne die Montage über Bauteilgrenzen zu setzen.
0 MOA
Die Montage fügt keine weitere Vorneigung hinzu. Eine bereits geneigte Waffenrail bleibt wirksam; wer zusätzlichen Höhenweg durch Montagewinkel braucht, benötigt eine andere Variante.
QD mit klarer Systemlogik
Zwei verriegelte Hebel erleichtern das Abnehmen. Reproduzierbarkeit hängt trotzdem von gleicher Nut, gleicher Anlagerichtung, sauberer Rail und unveränderter Hebelspannung ab.
Kompatibilität & Fehlkaufvermeidung
Vor dem Kauf müssen fünf Punkte zusammenpassen: 34-mm-Mittelrohr, ausreichend lange gerade Ringzonen, durchgehende starre Rail, passende 38-mm-Achshöhe und ausreichende Rail-Länge für den Augenabstand. Ein 56-mm-Objektiv ist keine Passungszusage: Entscheidend ist der reale Außendurchmesser inklusive Kappe. Spuhr schließt bei dieser festen Ringgeometrie außerdem problematische verlängerte Turm-/Erektorgehäuse wie Nightforce BEAST bzw. bestimmte US-Optics-TPAL/EREK-Ausführungen aus.
Grenzen & Nachteile
Die QDP-4002 löst keine falsche Grundgeometrie.
QD ersetzt keinen korrekten Augenabstand, 38 mm ersetzen keine passende Schaftbacke und 0 MOA erzeugen keinen zusätzlichen Höhenverstellweg. Wird ein Vorsatzgerät genutzt, müssen dessen Achshöhe, Abstand, Rückstoßfreigabe und Herstellerfreigabe separat passen. QD bedeutet außerdem nicht automatisch garantierte Nullpunktgleichheit nach jedem Wiederanbau – kontrollieren bleibt Pflicht.
Technische Daten mit Praxisdeutung
Modell
QDP-4002 – fest definierte 34-mm-QD-Blockgeometrie.
Aufnahme
MIL-STD-1913 / STANAG 4694 – beide Klemmstellen müssen auf derselben starren Rail liegen.
Mittelrohr
34 mm – Rohrdurchmesser allein reicht nicht; Ringzonen und Turmblock müssen ebenfalls passen.
Achshöhe
38 mm / 1,5″ – mehr Freiraum und oft sinnvoll auf höheren Chassis-/Schaftlinien.
Neigung
0 MIL / 0 MOA – neutral, addiert keine weitere Vorneigung.
Vorversatz
Keiner – für knappe Receiver-Geometrie kann ein Cantilever-Modell passender sein.
Länge
121 mm Montagenkörper – vollständig auf einer gemeinsamen Rail klemmen.
Gewicht
267 g – robustes QD-System statt Minimalgewicht.
Material
7000er-Aluminium, harteloxiert – Herstellerangabe.
Ringdrehmoment
2,0 Nm bzw. niedrigere Vorgabe des Optikherstellers.
Lieferumfang
Spuhr QDP-4002, 10°-Nivellierkeil mit Schraubenlängenlehre und Herstelleranleitung. Nicht enthalten: Zielfernrohr, Waffe, Vorsatzgerät, Drehmomentwerkzeug und weiteres Interface-Zubehör.
Sichere Anwendung
Montage vollständig in derselben dokumentierten Nut einsetzen, vor dem Schließen nach vorn gegen die Nutflanke drücken und QD-Hebel nur mit korrekt eingestellter Spannung schließen. Nach Wiederanbau Nullpunkt kontrollieren. Ringschrauben nur nach aktueller Hersteller- bzw. Optikvorgabe anziehen; zusätzliche Schmierung oder Schraubensicherung verändert die Vorspannung.
FAQ
Ist die QDP-4002 automatisch für jedes 56-mm-Zielfernrohr passend?
Nein. 56 mm bezeichnet die Frontlinse, nicht den realen Außendurchmesser. Kappe, Rail-Höhe, Objektivkontur und Ringzonen müssen separat geprüft werden.
Wann ist ein Cantilever sinnvoller?
Wenn der korrekte Augenabstand den Ringblock weiter nach vorn verlangt, als die vorhandene starre Rail ohne Überbrückung zulässt.
Was bedeutet 0 MOA praktisch?
Die Montage fügt keine zusätzliche Neigung hinzu. Eine vorhandene Schienenneigung bleibt Teil des Gesamtsystems.
Bleibt der Nullpunkt nach QD-Wiederanbau garantiert identisch?
Nein. Gleiche Nut, gleiche Anlagerichtung und korrekte Hebelspannung verbessern die Wiederholbarkeit; der Nullpunkt sollte trotzdem bestätigt werden.
Black-Raptor-Einordnung: starke Wahl für ein 34-mm-Setup auf langer Rail, wenn 38 mm Höhe und QD wirklich gebraucht werden. Nicht wählen, nur weil „QD“ oder „hoch“ attraktiver klingt – Augenabstand, Schaftlinie und Systemwinkel entscheiden.
