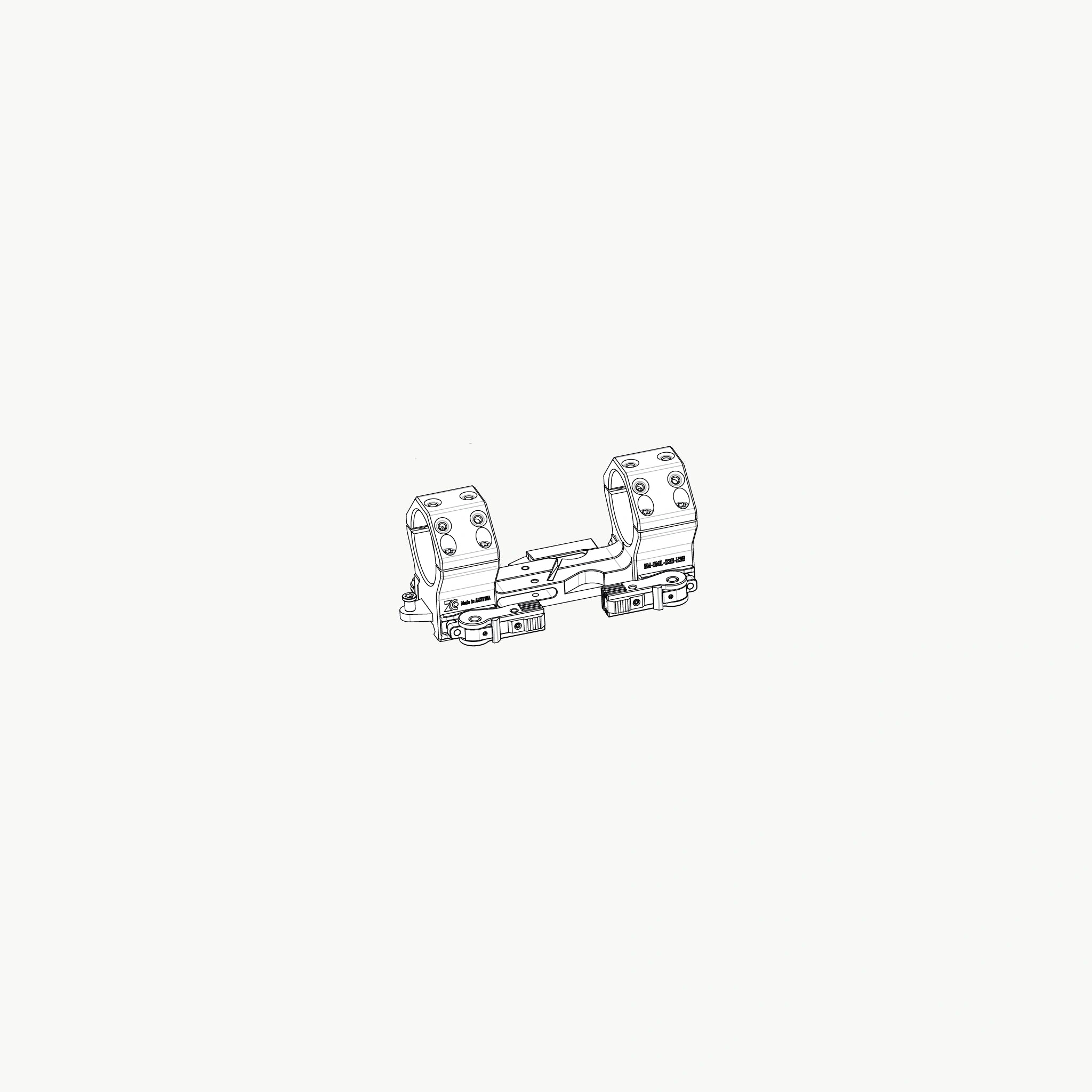

ZCO Block-Mount QT · 36 mm · H38 · 0 MIL · FDE
Die neutrale Schnellspann-Basis für ein 36-mm-ZCO-System – bewusst ohne Vorneigung, aber mit voller mechanischer Reserve.
Die ZCO 400-0647 verbindet den massiven Blockaufbau mit Quick Tensioner, 38 mm Achshöhe und einer neutralen 0-MIL-Ausrichtung. Sie ist die richtige FDE-Variante, wenn die Waffe bereits eine geneigte Basis trägt, der verfügbare Höhenweg ausreicht oder eine geometrisch neutrale Montage ausdrücklich gewünscht ist.
Das ist keine universelle Ringmontage. Der 36-mm-Durchmesser, die Picatinny-Schnittstelle, die reale Bauhöhe und der verfügbare Montageplatz müssen vor der Bestellung zusammenpassen.
36 mmZCO-Mittelrohr
38 mmSchiene bis optische Achse
0 MILkeine zusätzliche Neigung
Quick Tensionerwerkzeuglos lösbare Rail-Klemmung
Kaufen, wenn …
du ein ZCO mit 36-mm-Mittelrohr auf einer durchgehenden Picatinny-Schiene montierst, 38 mm Achshöhe passt und du die Optik regelmäßig abnehmen möchtest, ohne eine zusätzliche 6-MIL-Neigung in das System einzubauen.
Nicht kaufen, wenn …
deine Optik 30 oder 34 mm Rohrdurchmesser hat, die Schiene unterbrochen ist, du eine Cantilever-Versetzung benötigst oder dein Distanzprofil den Höhenverstellweg nur mit zusätzlicher Vorneigung sinnvoll nutzbar macht.
Unsere Einschätzung
0 MIL ist keine „Kurzstreckenmontage“, sondern eine bewusste Systementscheidung
Eine Montage mit 0 MIL richtet die optische Achse parallel zur Waffenbasis aus. Sie verbraucht keine zusätzliche Abwärtskorrektur durch eine geneigte Montage und verändert die mechanische Ausgangslage des Zielfernrohrs nicht künstlich. Das ist besonders sinnvoll, wenn bereits eine geneigte Systemschiene verbaut ist, wenn die gewünschte Nullung mit ausreichender Reserve erreicht wird oder wenn ein Wechsel zwischen Waffen mit vergleichbarer Rail-Geometrie geplant ist.
Für große Distanzen ist nicht pauschal 6 MIL „besser“. Entscheidend ist die gesamte Winkelkette aus Waffenbasis, Montage und internem Höhenverstellbereich des Zielfernrohrs. Addieren sich geneigte Basis und 6-MIL-Montage unkontrolliert, kann die Nahnullung unnötig weit aus der optischen Mitte rücken. Fehlt dagegen Winkelreserve für den geplanten Distanzbereich, ist die FDE-Blockmontage mit 6 MIL die logischere Schwester.
Die Kaufentscheidung in einem Satz
Wähle 400-0647, wenn 36 mm, Picatinny und 38 mm Bauhöhe sicher passen, die Winkelreserve deines Systems bereits genügt und du die massive ZCO-Blockgeometrie mit Schnellspannung in FDE willst.
Was 0 MIL in der Praxis wirklich bedeutet
0 MIL beschreibt ausschließlich den Winkel der Montagebasis, nicht die mögliche Schussentfernung und nicht die Qualität der Optik. Die Montage liefert keinen zusätzlichen Höhenwinkel. Bei 6 MIL sind es rechnerisch rund 20,6 MOA zusätzliche Neigung; dieser Winkel verschiebt den nutzbaren internen Verstellbereich in Richtung großer Distanz. Ob das nötig ist, lässt sich nur aus Nullentfernung, Geschossflugbahn, vorhandener Basenneigung und dem tatsächlich verfügbaren Höhenweg des eingesetzten ZCO ableiten.
Eine saubere Entscheidung beginnt deshalb mit drei Zahlen: vorhandene Neigung der Waffenbasis, benötigte Höhenkorrektur bis zur größten realistisch genutzten Distanz und nach dem Einschießen verbleibender Verstellweg. Bleibt komfortable Reserve, ist 0 MIL meist die unkompliziertere, universellere Lösung. Reicht die Reserve nicht, sollte nicht „irgendwie mehr geklickt“, sondern die Winkelkette mit einer passenden 6-MIL-Ausführung geplant werden.
Black-Raptor-Systemcheck
Bei unbekannter Rail-Neigung nicht raten. Herstellerangabe der Waffe prüfen oder die Basis vermessen lassen. Eine 20-MOA-Systemschiene plus 6-MIL-Montage ergibt nicht „ein bisschen mehr“, sondern addiert sich zu einer deutlich geneigten Gesamtbasis.
Quick Tensioner: schneller Wechsel, aber kein Freibrief für ungeprüfte Treffpunktlage
Der Quick Tensioner ersetzt die feste Verschraubung an der Waffenschiene durch eine lösbare Schnellspann-Schnittstelle. Das erleichtert Transport, Reinigung, Waffenwechsel und den Zugriff auf darunterliegende Baugruppen. Die QT-Ausführung ist zugleich schwerer als die feste Blockmontage: ZCO nennt für die Schnellspannversion 452 g ohne Zusatzfunktionen und 462 g mit Ausstattung.
Wiederholgenauigkeit entsteht nur als Gesamtsystem. Rail-Maßhaltigkeit, immer derselbe Slot, saubere Anlageflächen, korrekt eingestellte Spannkraft und eine identische Setzrichtung sind entscheidend. Nach dem Wiederaufsetzen die Montage vor dem Schließen der Hebel nach vorn gegen die Rückstoßfläche des gewählten Slots setzen. Eine Kontrollgruppe bleibt nach jedem relevanten Umbau der professionelle Standard.
Ausbilder-Tipp: Referenzslot markieren
Den verwendeten Rail-Slot dokumentieren, Montage und Schiene entfetten und den Aufsetzvorgang immer gleich ausführen. Wer nur „irgendwo passend“ aufsetzt, verschenkt den Präzisionsvorteil einer hochwertigen Schnellspannmontage.
Block oder Cantilever?
Block: maximale direkte Abstützung
Beide Ringe stehen über der Grundplatte. Das ist die robuste Wahl, wenn der Rail-Bereich lang genug ist und der erforderliche Augenabstand ohne Vorversatz erreicht wird.
Cantilever: Position nach vorn verlagern
Wenn die verfügbare Schiene zu kurz ist oder das Okular für den Anschlag weiter vor muss, ist die FDE-Cantilever-QT mit 0 MIL zu prüfen. Die versetzte Geometrie löst ein Positionsproblem – sie ist kein Qualitätsupgrade gegenüber Block.
38 mm Bauhöhe richtig lesen
ZCO gibt 1,50 Zoll beziehungsweise 38 mm als Montagehöhe an. Gemeint ist die Distanz von der Oberkante der Picatinny-Schiene bis zur optischen Achse. Für den Freigang zählen zusätzlich Objektivaußendurchmesser, Laufkontur, Handschutz, Flip-Cover und eventuelle Vorsatztechnik. Eine 56-mm-Optik passt deshalb nicht allein aufgrund einer Tabellenzahl automatisch auf jede Waffe.
Ebenso wichtig ist die Schaftgeometrie: Zu hoch bedeutet instabile Wangenauflage, zu niedrig kann Objektiv oder Okular kollidieren lassen. Vor dem Kauf idealerweise Schienenoberkante, Objektivradius und vorhandenen Freiraum messen; anschließend Anschlag, Augenabstand und Wangenkontakt mit der konkreten Optik prüfen.
Spannungsfreie Montage des 36-mm-Rohres
- Waffe entladen, Arbeitsbereich sichern und Picatinny-Schiene auf Beschädigungen, Grat und Verschmutzung prüfen.
- Montage ohne Zielfernrohr aufsetzen, Referenzslot festlegen und Funktion beider Schnellspanner kontrollieren.
- ZCO-Zielfernrohr auf maximaler Vergrößerung einlegen, Augenabstand in der realen Anschlagposition festlegen und Absehen ausrichten.
- Den ZCO-Ausrichtkeil nur zum Nivellieren zwischen der schrägen Nut der Montage und der planen Unterseite des Turmgehäuses verwenden – vor dem endgültigen Anziehen wieder entfernen.
- Ringoberteile in der von ZCO gezeigten Reihenfolge auf gleichmäßigen Spalt anziehen. Die Herstelleranleitung nennt maximal 2,2 Nm beziehungsweise 20 in-lbs.
- Freigang von Objektiv, Okular, Türmen, Vergrößerungsring, Verschluss und optionalem Zubehör prüfen.
- Nullung schießen, dokumentieren und nach erneutem Aufsetzen mit Kontrollgruppe bestätigen.
Schraubensicherung, Schmierstoff oder zusätzliche Beschichtung verändern Reibwerte und damit die resultierende Klemmkraft. Nur verwenden, wenn ZCO dies für die konkrete Schraubverbindung vorsieht. Die in der Anleitung genannten 4 Nm für M5-Rail-Schrauben gelten für verschraubte Klemmungen; die Quick-Tensioner-Hebel werden nicht eigenmächtig auf diesen Schraubenwert übertragen.
Herstellerwerte, nicht Stammtischwerte
Ringkappen maximal 2,2 Nm; Madenschraube der Libelle und Flimmerbandbuchse jeweils maximal 1 Nm. Der Keil ist ein Ausrichthilfsmittel und muss vor dem Festziehen entfernt werden, damit keine Spannung oder Beschädigung entsteht.
Libelle, Flimmerband und Zubehörschnittstellen
Die integrierte klappbare Libelle kann laut ZCO links oder rechts montiert oder entfernt werden. Ihr Nutzen liegt nicht in einer schönen Ausrichtung auf dem Tisch, sondern in der Kontrolle der Waffenverkantung vor der Schussabgabe. Schon geringe Verkanten erzeugt mit wachsender Distanz seitliche und vertikale Abweichung.
Die Flimmerbandbuchse schafft einen definierten Anschlusspunkt für ein Flimmerband. Zusätzliche kurze oder lange Picatinny-Elemente sind optional und können Hilfsmittel wie einen Micro-Red-Dot oder Laser-Entfernungsmesser aufnehmen. Für eine FDE-Konfiguration passen der kurze FDE-Aufsatz und der lange FDE-Aufsatz; Gewicht, Hebelarm, Sichtfeld und Kollisionsfreiheit müssen trotzdem geprüft werden.
Variantenvergleich
400-0647 · diese Ausführung
Block, 0 MIL, 38 mm, QT, FDE. Neutraler Winkel und direkte Blockgeometrie.
400-0648 · mehr Winkelreserve
Block, 6 MIL, QT, FDE für Systeme, deren Distanzprofil nach geprüfter Rechnung zusätzliche Vorneigung verlangt.
Slim Line
30 mm Bauhöhe und andere Gewichts-/Geometriepriorität. Nicht nur nach Optik, sondern nach Freigang und Anschlag auswählen.
Feste Gen2-Blockmontage
Weniger Schnittstellen und weniger Masse, wenn die Optik nicht regelmäßig abgenommen werden soll.
Technische Daten
| Produkt / Artikelnummer |
ZCO Block-Mount mit Quick Tensioner / ZCO4000647 beziehungsweise 400-0647 |
| Ausführung |
Einteilige Blockmontage mit Schnellspannung |
| Mittelrohr |
36 mm |
| Bauhöhe |
38 mm / 1,50 Zoll, Schienenoberkante bis optische Achse |
| Vorneigung |
0 MIL / 0 MOA |
| Waffenschnittstelle |
Picatinny-Schiene |
| Farbe |
FDE |
| Material |
EN AW-7075 Aluminium |
| Gewicht QT |
452 g Montage; 462 g mit Ausstattungsmerkmalen laut ZCO-Katalog |
| Integriert |
Klappbare, seitenwechselbare Libelle; Flimmerbandanschluss |
| Optional |
Kurze und lange Picatinny-Zubehörschiene |
| Herstellung |
ZCO, CNC-gefertigt in Österreich |
Lieferumfang – was wir sicher zusagen
Sicher belegt ist die ZCO Blockmontage 400-0647 in FDE mit 0 MIL, 38 mm Bauhöhe, 36-mm-Aufnahme und Schnellspannsystem. Die ZCO-Montageanleitung nennt für die Block-Mount-Familie klappbare Libelle, Flimmerbandbuchse, Ausrichtkeil und die benötigten Torx-Einsätze. Kurze und lange Picatinny-Schienen sowie Zielfernrohr, Waffe und dargestellte Anbauteile sind separat, sofern im konkreten Lieferpaket nicht ausdrücklich anders ausgewiesen.
FAQ
Passt die Montage auf jedes ZCO-Zielfernrohr?
Nur auf ZCO-Modelle mit 36-mm-Mittelrohr und bei passender Geometrie. Schienenmodelle benötigen keine Rohrmontage.
Ist 38 mm die Höhe bis zur Ringunterkante?
Nein. ZCO nennt 38 mm als Achshöhe von der Rail-Oberkante bis zur Mitte des 36-mm-Rohres.
Wann ist 0 MIL die bessere Wahl?
Wenn die bestehende Basis bereits geneigt ist, die interne Höhenreserve genügt oder eine neutrale Montageachse gewünscht ist.
Wann sollte ich 6 MIL wählen?
Wenn Ballistik, Nullentfernung, Basenneigung und Verstellbereich rechnerisch zeigen, dass zusätzliche Winkelreserve benötigt wird.
Hält die Null nach dem Abnehmen automatisch?
Eine hochwertige QD-Schnittstelle unterstützt reproduzierbares Aufsetzen; dennoch hängen Ergebnis und Kontrollbedarf von Rail, Slot, Spannung, Sauberkeit und Bedienablauf ab.
Warum ist die QT-Version schwerer?
Der Schnellspannmechanismus ergänzt Bauteile und Klemmstruktur. ZCO nennt 452 g ohne beziehungsweise 462 g mit Ausstattung.
Kann die Libelle auf die andere Seite?
Ja. ZCO beschreibt sie als links/rechts montierbar und vollständig abnehmbar; sie muss laut Anleitung vor der Rail-Montage eingesetzt werden.
Sind Zubehörschienen enthalten?
Nein, kurze und lange Picatinny-Elemente werden als optionales Zubehör beschrieben.
Welche Drehmomente gelten?
ZCO nennt maximal 2,2 Nm für Ringkappen und maximal 1 Nm für Libellen-Madenschraube sowie Flimmerbandbuchse. QT-spezifische Einstellungen nur nach aktueller Produktanleitung.
Warum Block statt Cantilever?
Block ist ideal bei ausreichender Rail-Länge und passendem Augenabstand. Cantilever löst den Bedarf nach Vorversatz.
Kann ich die Montage auf Weaver verwenden?
Die Primärquelle nennt Picatinny. Eine abweichende Schiene sollte vor dem Kauf geometrisch und vom Hersteller freigegeben geprüft werden.
Wie prüfe ich die Montage nach dem Aufbau?
Freigang, Bedienbarkeit, Libelle, Hebelverschluss und Schraubensitz kontrollieren; anschließend Nullung und nach Wiederaufsetzen eine Kontrollgruppe schießen.
