inprojal · System 10.000 · Braun
Ein sauberer Abschluss für passende Schalter und Steckdosen
Ein beschädigter oder unpassender Rahmen fällt im kompakten Camper-Innenraum schnell auf. Mit dem braunen inprojal Abdeckrahmen ergänzt du passende Einsätze des Systems 10.000 um die zugehörige sichtbare Einfassung. Im Produkt wählst du zwischen einer, zwei oder drei Öffnungen. Geliefert wird der Rahmen – nicht ein kompletter Schalter und auch keine fertig angeschlossene Steckdose.
Die Variante entscheidet über die Größe

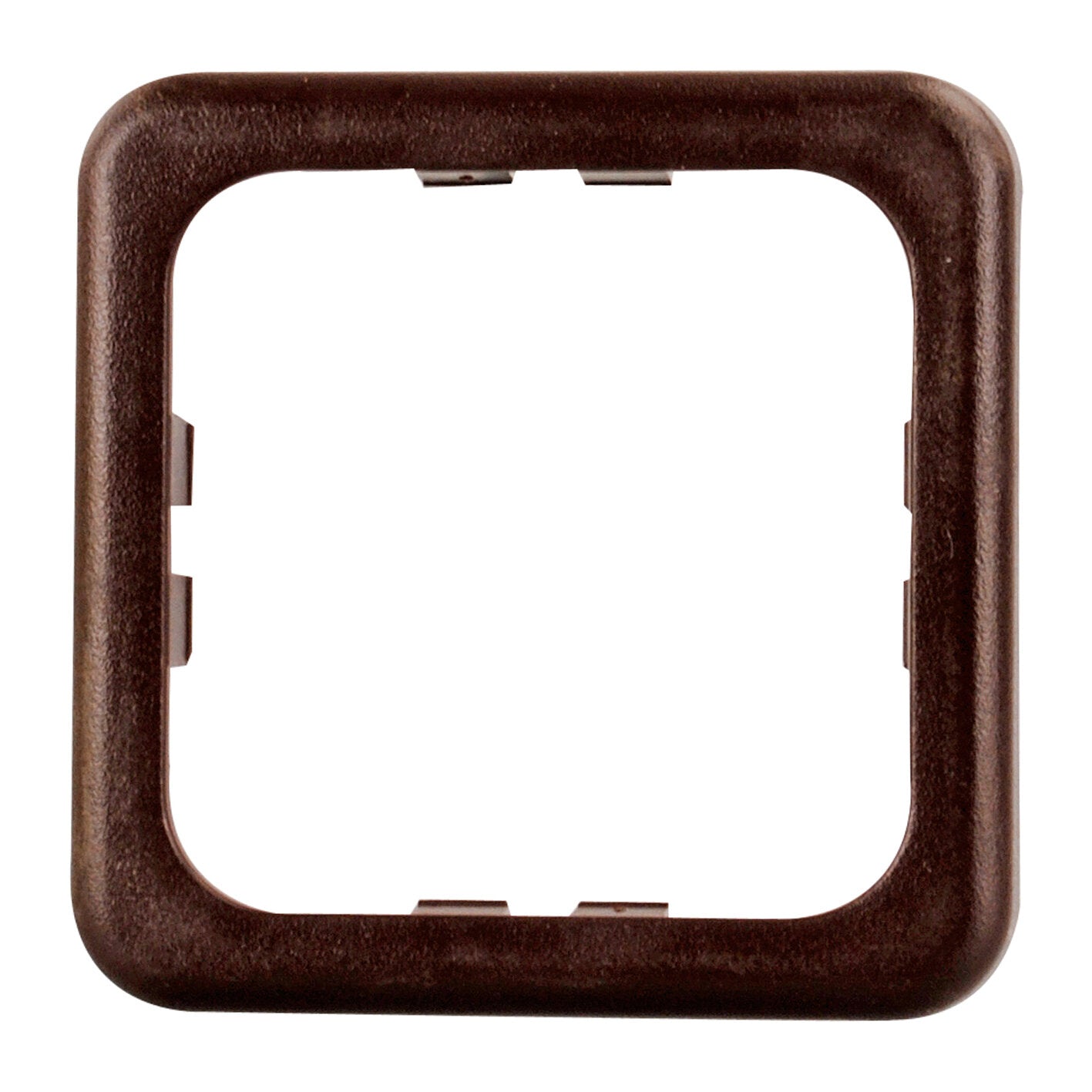

1-fach · 60 × 60 mmFür einen einzelnen passenden Einsatz.

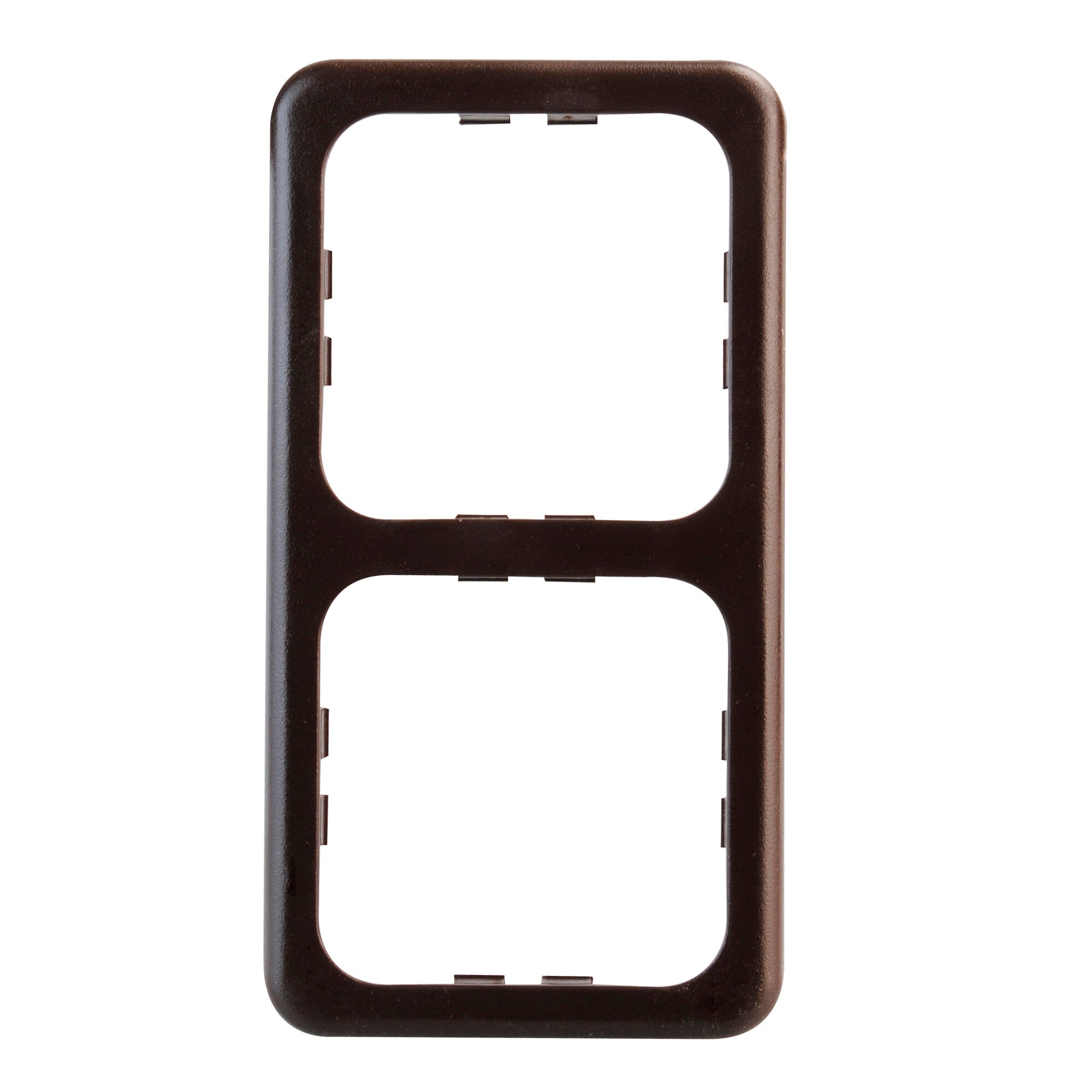

2-fach · 113 × 60 mmFür zwei Einsätze im vorgesehenen Systemraster.

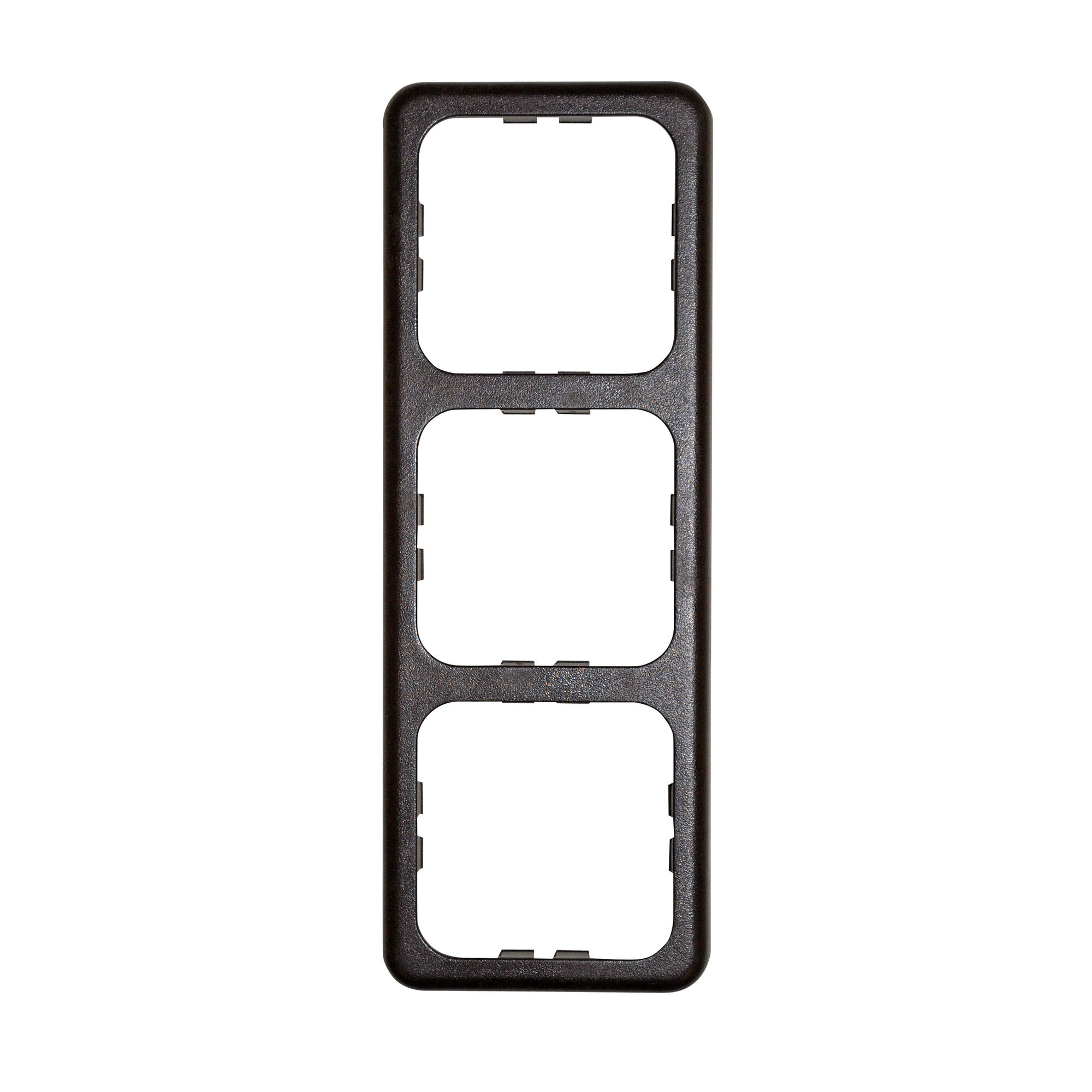

3-fach · 166 × 60 mmFür eine zusammengehörige Dreierkombination.
Außenmaße der Standardrahmen im System 10.000, jeweils Längsseite × kurze Seite. Kein Ausschnitt- oder Bohrmaß.
BLACK RAPTOR KAUFBERATER
Nicht nur die Farbe vergleichen: zuerst das Schalterprogramm bestimmen
Bei einem Ersatzrahmen gibt es drei getrennte Fragen: Zu welchem System gehört der vorhandene Einsatz, wie viele Einsätze sollen eingefasst werden und stimmt ihre Anordnung? Die Farbe allein hilft bei der technischen Zuordnung nicht. Ein brauner Rahmen aus einem anderen Programm kann ähnlich aussehen und trotzdem andere Rastpunkte oder Abstände haben.
Prüfe deshalb die Bezeichnung des bestehenden Schalterprogramms, bevor du nach dem Außenmaß bestellst. System 10.000 arbeitet mit einem kompakten Format und einem Raster von 53 mm. Zwei einzeln und frei gesetzte Schalter lassen sich nicht allein durch Aufsetzen eines Doppelrahmens zu einer passenden Kombination machen.
Warum ein Doppelrahmen nicht einfach doppelt so lang ist
Mehrfachrahmen nutzen gemeinsame Zwischenbereiche. Deshalb beträgt das Außenmaß des Zweifachrahmens 113 mm und nicht 120 mm. Für die Bestellung zählt die passende Rahmenausführung; für einen neuen Einbau zählen zusätzlich das Montagebild und die Einbaumaße der elektrischen Einsätze. Diese Maße sollten nicht miteinander vermischt werden.
Gezielt ersetzen oder eine Schaltergruppe ergänzen?
Für eine beschädigte Einfassung genügt möglicherweise der Austausch des passenden Rahmens, während der vorhandene Einsatz erhalten bleibt. Bei einer neuen Kombination sind dagegen Einsätze, Befestigung und rückseitiger Schutz gemeinsam zu planen. Der Abdeckrahmen verdeckt und gestaltet den sichtbaren Rand; er ersetzt kein fehlendes Elektrobauteil.
Die Standardrahmen können entsprechend dem Systemaufbau waagerecht oder senkrecht eingesetzt werden. Prüfe zusätzlich den Platz zur Möbelkante, zu Türen und zu benachbarten Bedienelementen. Bei älteren Einrichtungen kann auch ein gleich bezeichnetes Braun durch Alterung des vorhandenen Materials optisch abweichen.
Wichtig: Abdeckrahmen und elektrischer Berührungsschutz sind nicht dasselbe
Eine passende Front macht die Rückseite einer Installation nicht automatisch sicher. Für das System findest du im Sortiment auch inprojal Berührungsschutz; dessen Größe und Einbautiefe müssen wiederum zum Einsatz passen.
Elektrische Arbeiten dürfen nur spannungsfrei und fachgerecht erfolgen. Sobald für einen Rahmentausch ein elektrischer Einsatz gelöst oder eine Leitung berührt werden muss, ist das keine rein kosmetische Arbeit mehr.
Produktdaten und Lieferumfang
| Hersteller / System |
inprojal / System 10.000 |
| Farbe |
Braun |
| Auswahl |
1-fach, 2-fach oder 3-fach |
| Nettogewicht, 1-fach |
7 g laut Lieferantendaten; kein Sammelwert für alle Varianten |
| Lieferumfang |
Ein Abdeckrahmen in der gewählten Ausführung; ohne elektrische Einsätze |
Häufige Fragen zum Abdeckrahmen
Ist eine Steckdose oder ein Schalter enthalten?
Nein. Das Angebot umfasst ausschließlich den gewählten Abdeckrahmen.
Ist der 1-fach-Rahmen 166 mm lang?
Nein. 166 × 60 mm gehört zum Dreifachrahmen. Die einfache Ausführung misst 60 × 60 mm.
Sind die Außenmaße gleichzeitig die Ausschnittmaße?
Nein. Für die Montage gelten die Einbauzeichnung und die Maße der vorgesehenen Einsätze, nicht allein die Größe der sichtbaren Abdeckung.
Passt der Rahmen auch zu anderen Schaltermarken?
Eine solche pauschale Kompatibilität besteht nicht. Dieses Angebot ist dem inprojal System 10.000 zugeordnet.
BLACK RAPTOR FAZIT
Der richtige Rahmen spart eine unpassende Komplettlösung, wenn lediglich die Einfassung ergänzt oder erneuert werden soll. Die sinnvolle Reihenfolge lautet: System bestimmen, Anzahl der Einsätze prüfen, Einbausituation abgleichen und erst dann die Farbe auswählen.
