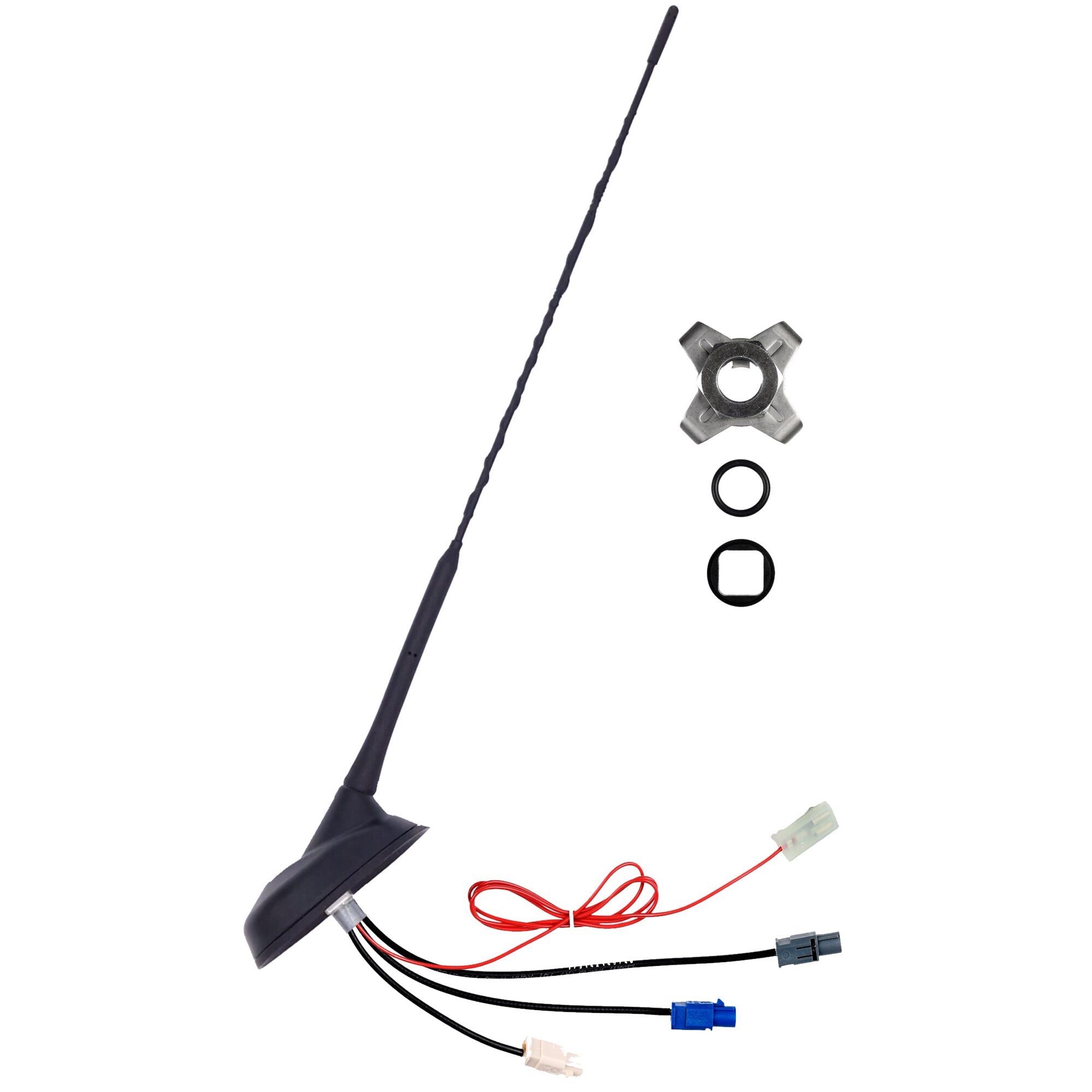

ATTB aktive FM/DAB+/GNSS Schrägdachantenne, 12 VKombiflex-Dachantenne für Fahrzeuge mit Schrägdach, die FM, DAB+ sowie GNSS für GPS und GLONASS bündelt. Der 43 cm lange Antennenstab arbeitet mit 12-Volt-Verstärkern; ein 5 m langes RG174-Kabelset für FM, DAB und GNSS ist beschrieben.
Passform und Details prüfen
Passt das zu Deinem Vorhaben?
Passt gut, wenn …Das Fahrzeug besitzt ein geeignetes Schrägdach und erlaubt die erforderliche Dachmontage.
Radio beziehungsweise Navigation benötigt FM, DAB+ und GNSS über die vorgesehenen Anschlüsse.
12-V-Versorgung, 15 mm Einbautiefe und 5 m Kabellänge passen zur Installation.
Passt eher nicht, wenn …Das Dach ist für Bohrung, Neigung oder Montagefuß nicht geeignet.
Empfangsgerät und Steckverbindungen sind nicht mit den FM-, DAB- und GNSS-Leitungen kompatibel.
Du benötigst andere DAB-Bänder oder eine Versorgung außerhalb von 12 V.
Merkmale und praktischer Nutzen
Drei Empfangswege gebündeltFM, digitaler Rundfunk und Satellitennavigation lassen sich über eine Dachantenne zusammenführen.
DAB+ differenziert ausgelegtBand III wird aktiv und das L-Band passiv empfangen.
Flexible SpannungszuführungDie 12-V-Verstärker können über den Kabelinnenleiter oder eine DIN-Steckhülse versorgt werden.
Kabelsatz für den EinbauFünf Meter RG174 für FM, DAB und GNSS erleichtern die Leitungsführung zum Gerät.
Grenzen und Auswahlhinweise
Für Schrägdächer beschrieben; Dachform und Montagewinkel müssen vorab passen.
Empfangsqualität hängt zusätzlich von Einbauort, Fahrzeugaufbau, Verkabelung und angeschlossenen Geräten ab.
Die Quelle nennt keine Steckertypen oder Dachbohrungsmaße.
Technische Daten mit Praxisdeutung
EmpfangFM, DAB+ aktiv im Band III und passiv im L-Band sowie aktives GNSS für GPS und GLONASS.
Versorgung12-V-Verstärker; Speisung über Kabelinnenleiter oder DIN-Steckhülse.
AntenneGeräuscharmer Stab mit 430 mm Länge.
Einbau15 mm Einbautiefe, für Fahrzeuge mit Schrägdach.
Kabel5 m RG174-Kabelset für FM, DAB und GNSS.
Gewicht und Nummer485 g; Herstellernummer 4761.01.
Lieferumfang
Eine ATTB Kombiflex-Schrägdachantenne mit 43-cm-Antennenstab.
Ein 5 m langes RG174-Kabelset für FM, DAB und GNSS.
Anwendung und Pflege
Dachaufbau, Einbauort, Bohrbereich und Freiraum innen wie außen vor der Montage prüfen.
Dachdurchführung dauerhaft fachgerecht abdichten und Kabel gegen Scheuern, Quetschen und Zug sichern.
12-V-Anschluss spannungsfrei und entsprechend Geräte- sowie Fahrzeugvorgaben ausführen.
Häufige Fragen
Welche Signale empfängt die Antenne?
FM, DAB+ sowie GNSS für GPS und GLONASS.
Wie wird der Verstärker versorgt?
Mit 12 V, wahlweise über den Innenleiter der Kabelanschlüsse oder eine DIN-Steckhülse.
Wie lang sind Antennenstab und Kabelset?
Der Stab ist 43 cm lang, das RG174-Kabelset 5 m.
Welche Einbautiefe ist angegeben?
15 mm.
Ist sie für ein gerades Dach ausgewiesen?
Die Quelle beschreibt sie gezielt als Antenne für Fahrzeuge mit Schrägdach.
Black Raptor · Deine Auswahl
Schrägdach, Einbautiefe, Anschlüsse und 12-V-Speisung vollständig planen, bevor Antenne und drei Signalwege fachgerecht montiert und abgedichtet werden.
