Eine robuste Montage löst kein Augenabstandsproblem. Bevor die DELTA gewählt wird, muss das Zielfernrohr auf der vorhandenen oberen Schiene so weit vor oder zurück positionierbar sein, dass Anschlag, Augenabstand und Ringflächen zusammenpassen.
Vier Angebote, zwei technische Neigungen:
Artikel 100038591 = 0 MOA Schwarz; Artikel 100038592 = 0 MOA FDE; Artikel 100038595 = 20 MOA Schwarz; Artikel 100038596 = 20 MOA FDE. Die im Shop generischen Namen „Variante 3/4“ stehen technisch für 20 MOA.
Gerade Komplettmontage statt Cantilever, Riser oder Einzelringen

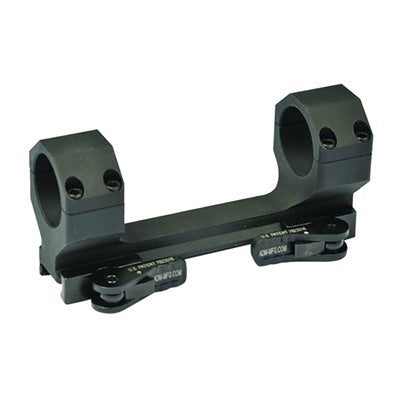

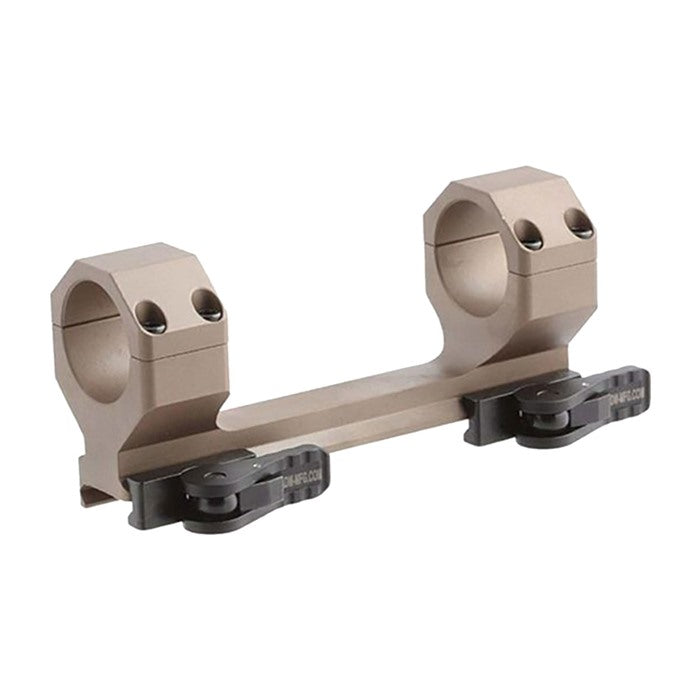

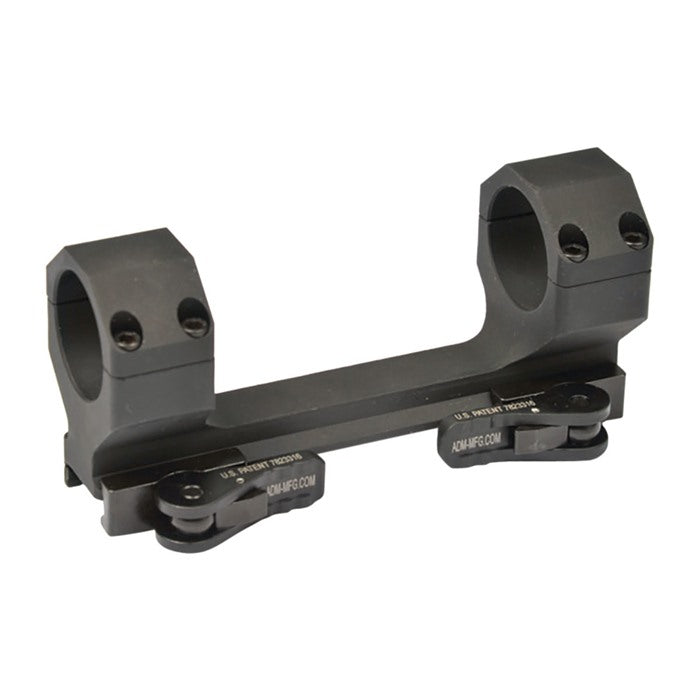

ADM beschreibt die DELTA als gerade Zielfernrohrmontage ohne eingebauten Vorversatz für Hochleistungsoptik auf FN SCAR oder Flattop-AR-10. Die horizontal geteilten unteren Ringhälften sind in die Basis integriert. Das ergibt eine geschlossene Komplettmontage, aber keine austauschbare Ringplattform: Ein anderer Mittelrohrdurchmesser erfordert eine andere Montage.
Ein Cantilever ist ehrlicher, wenn die Optik auf einer kürzeren Receiver-Schiene weiter nach vorn muss. Die DELTA-L ist dagegen die niedrigere Alternative für Repetierer oder Chassis. Ein Riser schafft nur zusätzliche Höhe und ersetzt weder 30-mm-Ringe noch die korrekte Neigung.
0 oder 20 MOA ist eine Systementscheidung
0 MOA hält die Montagebasis parallel zur Schiene und ist die neutrale Wahl, wenn der Höhenverstellbereich der Optik zum geplanten Nullpunkt und zur Distanz reicht. Die 20-MOA-Variante neigt das Zielfernrohr mechanisch nach vorn und verlagert nutzbaren Verstellweg in Richtung größerer Distanzen. Sie ist kein pauschales Präzisions-Upgrade und kann bei kurzem Nullpunkt oder begrenztem optischem Verstellbereich unpassend sein.
20 MOA FDE: Aktueller ADM-Katalog führt 20 MOA nicht in FDE; Artikel 100038596 ist ausschließlich als konkrete Händler-Ausführung dokumentiert und wird nicht auf aktuelle Herstellerverfügbarkeit übertragen.
Montage und QD-Klemmung
Zuerst werden Ringkappen abgenommen, Montage und Zielfernrohr spannungsfrei positioniert und Augenabstand sowie Turmfreigang geprüft. ADM nennt für die Ringschrauben maximal 20–25 in-lb. Die Schrauben werden schrittweise über Kreuz angezogen; gleichmäßige Ringspalte und die Vorgabe des Optikherstellers bleiben maßgeblich. Der Maximalwert ist kein Zwangswert.
Für die Schienenklemmung werden die Sperrknöpfe gedrückt und beide Hebel um 180 Grad geöffnet. Die Montage wird auf dieselbe Picatinny-Referenz gesetzt. Bei offenem Hebel lässt sich die achtflächige Einstellmutter durch Druck des Hebels zur Basis hervorholen; ADM empfiehlt Korrekturen um nur ein bis zwei Flächen und erneute Kontrolle.
Unsere Einschätzung
Der stärkste Kaufgrund ist die robuste, gerade Gesamtarchitektur für lange Receiver-Schienen und reale QD-Nutzung. Die häufigste Fehlannahme ist, „für AR“ bedeute automatisch passende Augenposition: Ohne Cantilever hängt alles von Schienenlänge und dem geraden Rohrbereich des konkreten Zielfernrohrs ab.
Ausbilder-Tipp: Augenposition vor der Neigung festlegen
Baue zuerst Anschlag und Kopfposition reproduzierbar auf. Ermittle dann, ob das Zielfernrohr ohne Vorversatz seinen korrekten Augenabstand erreicht. Erst danach entscheidest du zwischen 0 und 20 MOA anhand von Nullpunkt, Verstellweg und realer Distanz.
Nutzer-Tipp: Ringflächen nicht erzwingen
Die Ringe müssen auf geraden, vom Optikhersteller freigegebenen 30-mm-Rohrabschnitten sitzen. Liegt ein Ring am Turmgehäuse oder an einer Verjüngung, ist eine andere Position oder Montage nötig – stärkeres Anziehen löst die Geometrie nicht.
Nutzer-Tipp: Beide QD-Hebel gleichmäßig einstellen
Justiere jeden Hebel einzeln in kleinen Schritten auf derselben Schiene. Schließt einer deutlich leichter, wird nicht der strammere Hebel erzwungen; beide Klemmstellen sollen reproduzierbar und ohne Spiel verriegeln.
Nutzer-Tipp: Wiederanbau mit Referenz
Nutze stets dieselben Schienennuten und drücke die Montage vor dem Verriegeln reproduzierbar gegen dieselbe Nutflanke. Nach Abnehmen und Wiederanbau gehört eine Treffpunktkontrolle zum Ablauf.
Black-Raptor-Kurzfazit:
Kaufen, wenn: ein 30-mm-Zielfernrohr auf einer ausreichend langen Picatinny-Schiene ohne Vorversatz korrekt positionierbar ist, 1,5 Zoll Achshöhe passen und QD gebraucht wird.
Nicht kaufen, wenn: Cantilever-Versatz, niedrigere DELTA-L-Höhe, ein anderer Rohrdurchmesser oder eine ungeprüfte 20-MOA-Korrektur benötigt wird.
Alternativen nach Einbauproblem:
Technische Daten
-
Produktklasse: komplette QD-Zielfernrohrmontage, kein Riser
-
Rohrdurchmesser: 30 mm
-
Unterseite: passende Picatinny-Schiene
-
Bauform: gerade, ohne Cantilever
-
Achshöhe laut ADM: 1,5 Zoll, rund 38,1 mm
-
Neigung: je Variante 0 oder 20 MOA
-
Ringe: horizontal geteilt, untere Hälften in die Basis integriert
-
Material: 6061-T6-Aluminium
-
Oberfläche: Type-III-Harteloxal; Schwarz oder FDE nach Variante
-
Klemmsystem: zwei QD Auto Lock Hebel, einstellbar
-
Gewicht laut Hersteller: 8 oz, rund 226,8 g
-
Ringschrauben laut ADM-Anleitung: maximal 20–25 in-lb
-
Herkunft laut Hersteller: USA
Lieferumfang
- eine ADM DELTA 30-mm-QD-Zielfernrohrmontage in der gewählten Farb-/MOA-Ausführung
- vormontierte Ringkappen und zwei QD-Hebelsysteme
Nicht enthalten: Zielfernrohr, Waffe, zusätzliche Schiene, Drehmomentschlüssel und Ringkappen-Zubehör.
FAQ
Hat die DELTA einen Cantilever-Versatz?
Nein. Sie ist eine gerade Montage ohne Vorversatz. Für weiter vorn benötigten Augenabstand ist die DELTA-C die passende Produktfamilie.
Welche Shopvarianten haben 20 MOA?
Die Artikel 100038595 in Schwarz und 100038596 in FDE sind die 20-MOA-Ausführungen. 100038591 Schwarz und 100038592 FDE besitzen 0 MOA.
Passt ein 34-mm-Zielfernrohr?
Nein. Alle vier angebotenen Varianten besitzen integrierte 30-mm-Ringe. Die Ringgröße ist nicht austauschbar.
Ist die Montage für ein AR-15 automatisch passend?
Nein. Ohne Cantilever muss die vorhandene obere Schiene lang genug sein, um Augenabstand und beide geraden Ringflächen des Zielfernrohrs aufzunehmen.
Wie werden die QD-Hebel eingestellt?
Hebel öffnen, zur Basis drücken und die hervortretende achtflächige Mutter in Schritten von ein bis zwei Flächen korrigieren. Danach jeden Hebel auf derselben Schiene erneut prüfen.
Mit welchem Drehmoment werden die Ringschrauben angezogen?
Die ADM-Anleitung nennt maximal 20–25 in-lb. Maßgeblich bleibt zugleich die zulässige Vorgabe des konkreten Zielfernrohrs; der niedrigere Grenzwert darf nicht überschritten werden.
