Optikmontage nach Ringmaß, Höhe und Vorneigung auswählen
ADM RECON-S QD-Montage, 1 Zoll/30/34/35 mm, 0/20/30/40 MOA, Schwarz wird nach Passung, Variante und praktischer Wirkung eingeordnet – ohne behaupteten Eigentest.
Passung zuerst prüfen
Passt das Produkt zu deinem Setup?
Passt gutWenn Rohrdurchmesser, Picatinny-Schnittstelle, Bauhöhe, Vorneigung und gegebenenfalls Vorversatz stimmen exakt mit Optik und Waffe überein.
Passt eher nichtWenn nur der Ringdurchmesser wurde geprüft oder Objektiv, Turm, Hülsenauswurf beziehungsweise Augenabstand können kollidieren.
Kaufcheck vor dem BestellenRingdurchmesser, Schienenstandard, Bauhöhe, MOA/MIL-Vorneigung, Versatz und QD-Ausführung. Vergleiche die gewählte Variante mit der Kennzeichnung am vorhandenen System und mit den Herstellerunterlagen.

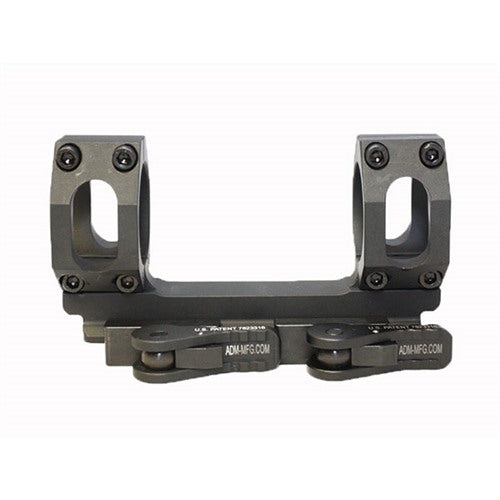

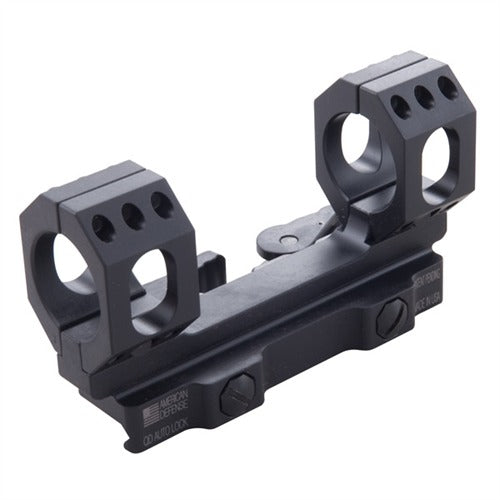

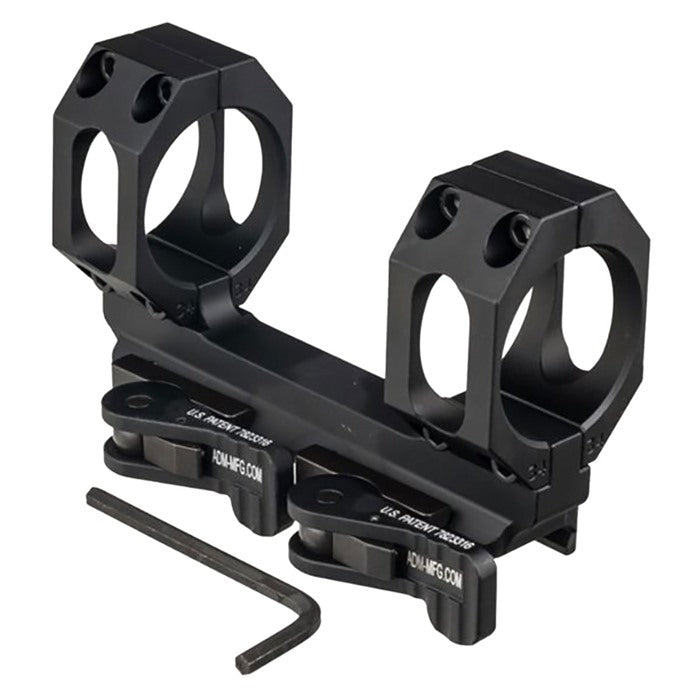

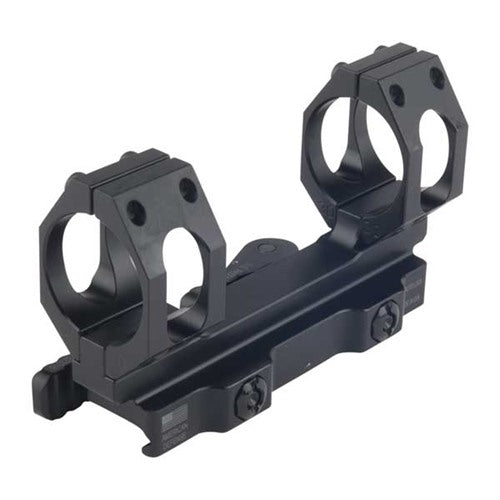

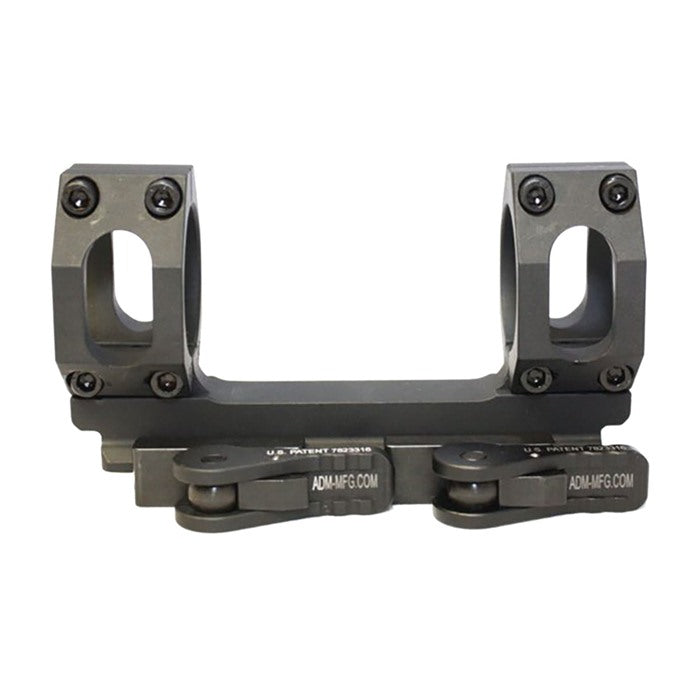

Die RECON-S ist keine gekröpfte AR-15-Montage. Ihre Ringe stehen gerade über der Basis, ohne eingebauten Vorversatz. Damit richtet sich die Geometrie an Aufbauten, bei denen der Augenabstand bereits auf der vorhandenen Picatinny-Schiene erreichbar ist und zusätzliche Höhe gegenüber einer besonders niedrigen Repetierermontage gebraucht wird.
ADM nennt dafür insbesondere AR-10, Galil, Repetierer und Unterhebelrepetierer. Bei Repetierern passt die RECON-S vor allem zu Chassis mit durchgehender Top Rail beziehungsweise Handschutz über dem Lauf. Das Live-Angebot enthält zehn Ausführungen; der bisherige Titel bildet nur die 1-Zoll-/0-MOA-Version ab.
Welche Ausführung passt?
Die Auswahl wird zuerst nach dem Mittelrohrdurchmesser und danach nach der Vorneigung getroffen. Für dieses Angebot sind folgende schwarzen Kombinationen anhand der geschützten Shop-SKUs eindeutig zugeordnet:
0 MOA: 1 Zoll, 30 mm, 34 mm oder 35 mm.
20 MOA: 30 mm, 34 mm oder 35 mm.
30 MOA: 30 mm oder 35 mm.
40 MOA: ausschließlich 34 mm.
Die sichtbaren Shop-Auswahlnamen nennen die Vorneigung bei mehreren Varianten nicht; zwei Namen enden lediglich mit „Variante 7“ beziehungsweise „Variante 8“. Deshalb darf die Neigung nicht aus der Reihenfolge erraten werden. Die 34-mm-/40-MOA-Version gehört laut ADM zur inzwischen nicht mehr verfügbaren Extreme-Long-Range-Konfiguration, wird in diesem Shop aber weiterhin als eigene Ausführung geführt. Bei dieser Variante sind aktuelle Verfügbarkeit und exakte Ausführung vor der Bestellung zu bestätigen.
Gerade Bauform für die passende Systemgeometrie
Die fehlende Kröpfung ist dann ein Vorteil, wenn Schienenlänge und Augenabstand bereits zusammenpassen: Die Optik bleibt über der Basis, statt nach vorn über den Handschutz versetzt zu werden. Auf einem AR-10 oder einem Chassis-Repetierer mit langer Schiene kann das eine kompakte, steife Verbindung ergeben. Auf einer klassischen Repetierbüchse mit kurzer Schiene nur über dem System kann dagegen die niedrigere RECON-SL sinnvoller sein.
Die vom Hersteller angegebenen Mittellinienhöhen betragen 1,381 Zoll für 1-Zoll-Ringe, 1,472 Zoll für 30 mm, 1,550 Zoll für 34 mm und 1,570 Zoll für 35 mm. ADM gibt die Nutzung mit Objektiven bis einschließlich 56 mm an. Das ersetzt keine Freigangprüfung: Objektivaußendurchmesser, Schutzkappen, Laufkontur und Handguard entscheiden gemeinsam.
0, 20, 30 oder 40 MOA?
0 MOA fügt keine zusätzliche mechanische Vorneigung hinzu. 20, 30 oder 40 MOA neigen das Zielfernrohr zunehmend und können mehr nutzbaren Höhenverstellweg für größere Entfernungen bereitstellen. Die größere Zahl ist keine höhere Qualitätsstufe. Je stärker die Vorneigung, desto genauer muss geprüft werden, ob das Zielfernrohr im gewünschten Nah- und Einschießbereich noch ausreichend Verstellweg besitzt.
Für einen üblichen Jagd- oder Trainingsaufbau ist 0 MOA häufig die neutralere Ausgangslage. 20 oder 30 MOA gehören zu einem berechneten Distanzkonzept. 40 MOA ist eine klare Spezialwahl und sollte nur mit bestätigtem Verstellbereich, vorgesehener Distanz und der oben genannten Legacy-Ausführung gewählt werden.
QD Auto-Lock im Ablauf
Das einstellbare ADM Auto-Lock-System ist für Picatinny-Schienen innerhalb und außerhalb der Solltoleranz ausgelegt. Die Spannung lässt sich laut Hersteller ohne proprietäres Werkzeug mit Finger oder Schlitzschraubendreher anpassen; die Hebel können nach vorn oder hinten verriegeln.
Die archivierte ADM-Originalanleitung beschreibt als richtige Schließspannung höchstens den Druck, der mit einer Hand erreichbar ist. Muss ein Hebel mit Gewalt geschlossen werden, wird er geöffnet und die achteckige Einstellmutter schrittweise um ein bis zwei Flächen korrigiert. Für eine reproduzierbare Rückkehr kommt die Montage immer in dieselbe Schienennut und wird vor dem Schließen in dieselbe Anschlagrichtung gedrückt.
Ausbilder-Tipp: Augenabstand im Anschlag festlegen, bevor die Ringe geschlossen werden
Baue die ungeladene Büchse in deiner normalen Anschlagposition auf und schiebe das Zielfernrohr bei maximaler Vergrößerung so, dass das volle Sehfeld ohne Kopfsuche erreichbar ist. Erst danach wird die Ringposition endgültig festgelegt. Reicht die gerade RECON-S-Geometrie dafür nicht, ist eine Cantilever-Montage die funktional bessere Lösung.
Nutzerhinweis: Vertikale Ringe in ADM-Reihenfolge schließen
ADM verlangt zuerst die unteren und danach die oberen Schrauben; oben bleibt bei korrektem Sitz ein kleiner Spalt. Die allgemeine ADM-Anleitung nennt maximal 20–25 in-lb für die Ringschrauben. Zusätzlich gilt immer die niedrigere Belastungsgrenze des konkreten Zielfernrohrs.
Nutzerhinweis: QD-Wiederkehr mit einer Referenznut prüfen
Markiere die verwendete Picatinny-Nut unauffällig und dokumentiere die Anschlagrichtung. Nach dem ersten Einbau werden Nullpunkt, Abnehmen und erneutes Aufsetzen kontrolliert. Erst eine bestätigte Treffpunktlage macht den Schnellverschluss im eigenen System praktisch belastbar.
Kaufgrenze und Alternativen
Kaufen, wenn: eine ausreichend lange Picatinny-Schiene vorhanden ist, die gerade Bauform den Augenabstand abbildet, Rohrdurchmesser und Neigung eindeutig feststehen und QD im eigenen Ablauf tatsächlich gebraucht wird.
Nicht kaufen, wenn: die Optik nach vorn versetzt werden muss, eine besonders niedrige Linie auf einer klassischen Repetierbüchse gesucht wird, das Objektiv über 56 mm liegt oder die MOA-Ausführung nur anhand des verkürzten Variantennamens vermutet wird.
Für eine klassische Repetierbüchse mit Schiene nur über dem System ist die niedrigere ADM RECON-SL QD-Montage die passendere gerade Alternative. Wenn der Augenabstand einen Vorversatz verlangt, bietet die ADM RECON QD-Cantilever-Montage die dafür vorgesehene Geometrie.
Technische Daten
-
Produktart: einteilige QD-Zielfernrohrmontage mit vertikal geteilten Ringen; Zubehör, kein Receiver und keine Optik
-
Geometrie: gerade Montage ohne Cantilever und ohne eingebauten Längsversatz
-
Mittelrohr: 1 Zoll, 30 mm, 34 mm oder 35 mm entsprechend der Auswahl
-
Vorneigung: 0, 20, 30 oder 40 MOA entsprechend der konkreten Ausführung
-
Farbe: Schwarz
-
Mittellinienhöhe: 1 Zoll: 1,381 Zoll; 30 mm: 1,472 Zoll; 34 mm: 1,550 Zoll; 35 mm: 1,570 Zoll
-
Objektiv: laut ADM bis einschließlich 56 mm; tatsächlichen Freigang am Aufbau prüfen
-
Schienenschnittstelle: Picatinny
-
Klemmung: einstellbares ADM QD Auto-Lock-System mit zwei Hebeln
-
Material: präzisionsgefrästes 6061-T6-Aluminium
-
Oberfläche: Type III harteloxiert nach Mil-Spec
-
Herstellergewicht: 8 oz
-
Ringschrauben: maximal 20–25 in-lb laut allgemeiner ADM-Montageanleitung
Lieferumfang
Bestätigt enthalten ist eine vollständige RECON-S-QD-Montage mit dem zur gewählten Rohrgröße gehörenden Ringpaar. Zielfernrohr, Büchse, Picatinny-Basis, Werkzeug, alternative Ringpaare und weiteres Zubehör sind nicht als enthalten bestätigt.
Quellen- und Auswahlgrenze:
Die aktuellen ADM-Seiten sind im Herstellerindex verfügbar, antworteten beim direkten Abruf jedoch mit HTTP 403. Die Montagewerte stammen aus einer archivierten ADM-Originalanleitung. Mehrere Shop-Auswahlnamen verschweigen die Neigung; die 34-mm-/40-MOA-Ausführung gehört zur von ADM als nicht mehr verfügbar gekennzeichneten Extreme-Long-Range-Konfiguration. Diese Variante vor Kauf bestätigen.
Unsere Einschätzung
Der echte Nutzen liegt nicht im Schnellverschluss allein, sondern in der Verbindung aus gerader Geometrie, passender Höhe und definierter Wiederaufsetzposition. Auf einem AR-10 oder Chassis-Repetierer mit langer Schiene kann die RECON-S genau diese Systemkette sauber abbilden.
Die häufigste Fehlentscheidung entsteht, wenn Rohrdurchmesser und MOA-Neigung getrennt betrachtet werden. Dieses Angebot enthält nicht jede denkbare Kombination. Wer zuerst den optischen Verstellbereich, dann die benötigte Höhe und zuletzt die exakte Shop-Ausführung prüft, vermeidet den teuren Tausch einer mechanisch unpassenden Montage.
FAQ
Welche Ringgröße brauche ich?
Die Ringgröße muss exakt dem Mittelrohr des Zielfernrohrs entsprechen: 1 Zoll, 30 mm, 34 mm oder 35 mm. Der Objektivdurchmesser ist dafür nicht maßgeblich.
Hat die RECON-S einen Cantilever?
Nein. Die RECON-S ist gerade und besitzt keinen eingebauten Vorversatz. Wenn der Augenabstand eine Position weiter vorn verlangt, ist eine Cantilever-Montage geeigneter.
Wann sind 20 oder 30 MOA sinnvoll?
Wenn ein berechneter Distanzaufbau zusätzliche Höhenreserve benötigt und das Zielfernrohr damit im gewünschten Einschießbereich weiterhin justierbar bleibt. Die Vorneigung muss zum Verstellbereich der Optik passen.
Was ist bei der 40-MOA-Variante zu beachten?
Sie wird in diesem Angebot nur für 34 mm geführt und gehört laut ADM zur nicht mehr verfügbaren Extreme-Long-Range-Konfiguration. Aktuelle Verfügbarkeit, Ausführung und ausreichender Verstellweg der Optik sind vor Kauf zu bestätigen.
Passt die Montage auf einen klassischen Repetierer?
Nur wenn Höhe, Schienenlänge und Augenabstand dort passen. Bei einer kurzen Schiene nur über dem System ist die niedrigere RECON-SL häufig die sachgerechtere Wahl; für Chassis mit durchgehender Top Rail empfiehlt ADM die RECON-S.
Was ist im Lieferumfang enthalten?
Bestätigt ist die vollständige RECON-S-QD-Montage mit dem Ringpaar der gewählten Größe. Zielfernrohr, Büchse, Picatinny-Basis, Werkzeug, weitere Ringpaare und Zubehör sind nicht als enthalten bestätigt.
Technische Daten praktisch gelesen
Kaufkritische DatenRingdurchmesser, Schienenstandard, Bauhöhe, MOA/MIL-Vorneigung, Versatz und QD-Ausführung.
PraxisfolgeDie passende Geometrie schafft Freigängigkeit, sauberen Augenabstand und nutzbaren Höhenverstellweg; eine falsche Höhe oder zu starke Vorneigung kann die Nutzung deutlich einschränken.
Grenzen und Fehlkauf vermeiden
Wichtig vor Montage und NutzungMontage nur an vollständig entladener Waffe. Schrauben über Kreuz mit geeignetem Drehmomentschlüssel nach Herstellerangabe anziehen; QD-Spannung und Treffpunktlage nach der Erstmontage kontrollieren.
LieferumfangEnthalten ist ausschließlich die im bestehenden Produkttext und in der gewählten Variante ausdrücklich benannte Ausführung. Abgebildete Waffen, Optiken oder weiteres Zubehör gehören nur dazu, wenn sie ausdrücklich aufgeführt sind.
Black-Raptor-Einordnung: Diese Ausführung ist sinnvoll, wenn die kaufkritischen Maße und Schnittstellen vorab eindeutig bestätigt sind. Bei unklarer Passung zuerst Modellbezeichnung und vorhandene Aufnahme prüfen.
