Area 419 · ARCALOCK · 17S
Zweibein schnell verschieben und unter Last kontrolliert festsetzen

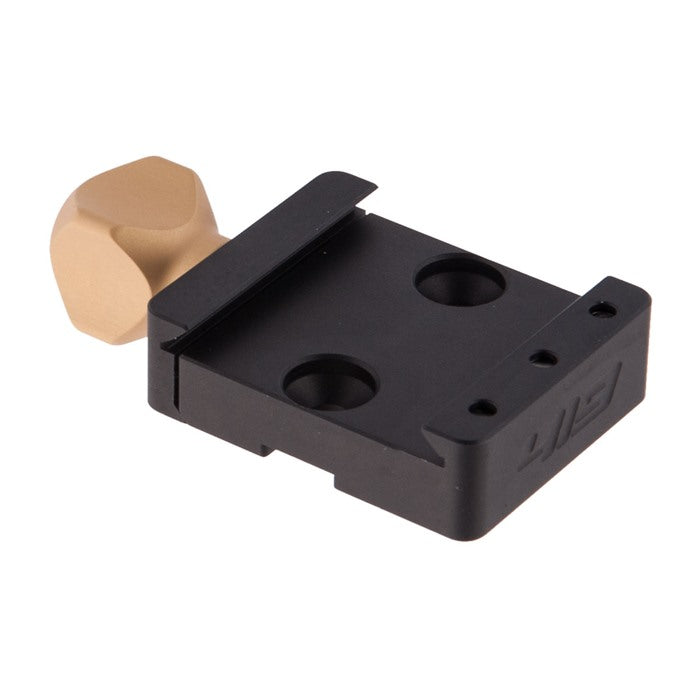

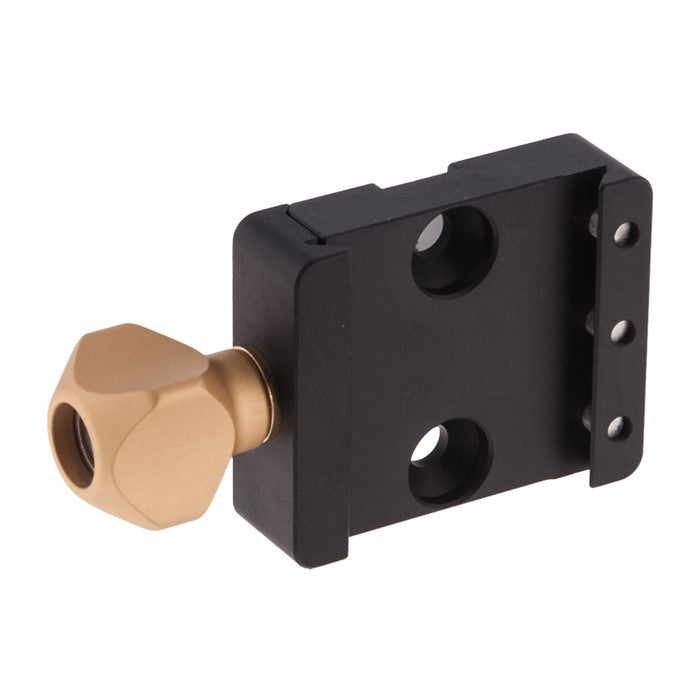

Die ARCALOCK ARCA-SWISS 17S Klemme verbindet Zubehör mit 17S-Lochbild mit einer ARCALOCK- oder Standard-ARCA-Schiene. Das zweistufige Gewinde verbindet schnellen Weg mit hoher Klemmkraft.
Schnittstelle: 17S + 1,5″ ARCA/ARCALOCK
Black-Raptor-Kaufcheck: Der größte Mehrwert entsteht auf ARCALOCK-Schienen durch die zusätzlichen Rastpunkte. Auf Standard-ARCA bleibt die Klemme nutzbar, verliert nach Entfernen der Pins aber diese formschlüssige Sicherung.
Passt gut oder eher nicht?
Passt gut
- Atlas- oder anderes Zubehör mit bestätigter 17S-Aufnahme
- 1,5″-ARCA- oder ARCALOCK-Schiene
- häufige Positionswechsel am Vorderschaft
Passt eher nicht
- Zubehör ohne 17S-Lochbild
- Picatinny, M-LOK oder KeyMod ohne passende Basis
- du erwartest einen Schnellspannhebel statt Schraubknopf
Merkmale mit Praxiswirkung
Zweistufiges GewindeDie grobe 16-tpi-Stufe bewegt unbelastet schnell; unter Spannung greift die feinere 32-tpi-Stufe für kontrollierte Klemmkraft.

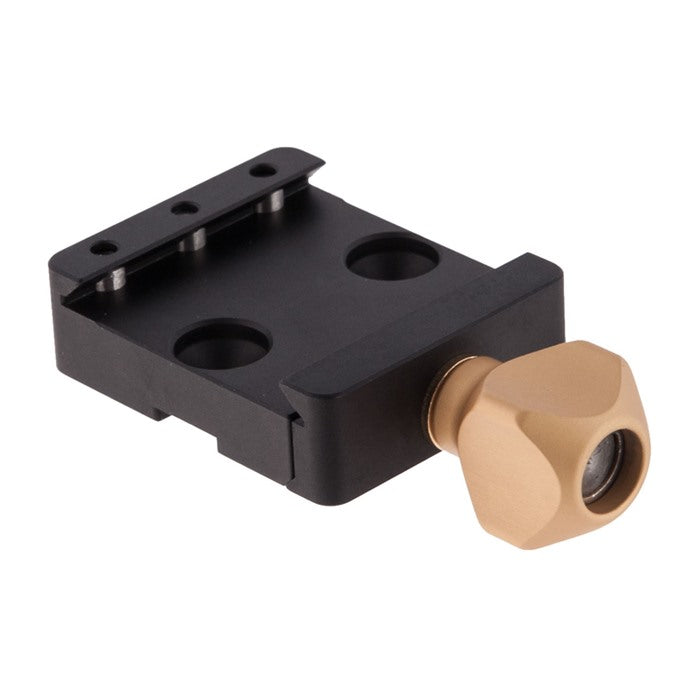

ARCALOCK-RastpinsAuf kompatiblen Schienen sichern sie gegen unbeabsichtigtes Rutschen; etwa eine Vierteldrehung löst zum Verschieben.

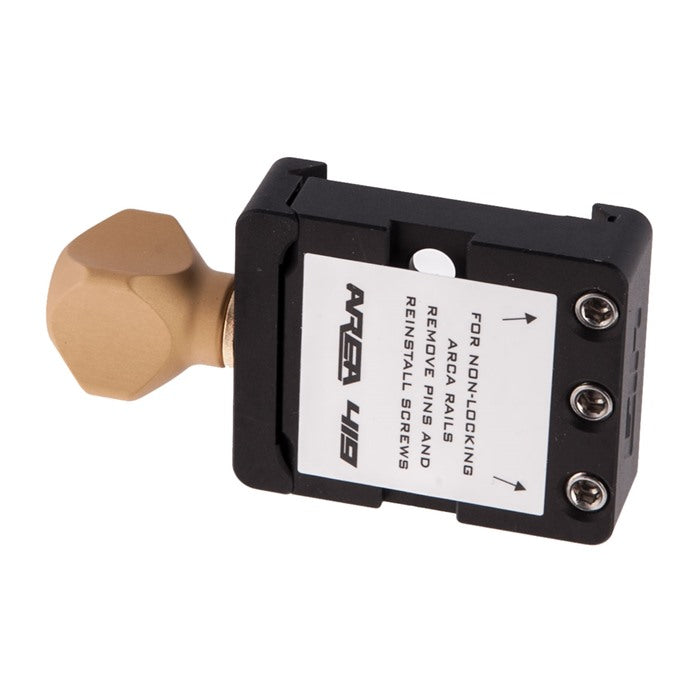

Standard-ARCA-ModusNach Entfernen beider Pins lässt sich die Klemme auf üblichen 1,5″-ARCA-Schienen stufenlos positionieren.
Geführte KlemmbackeDie beidseitige Führung reduziert Verkanten, ersetzt aber keine saubere, maßhaltige Schiene.
Grenzen und Fehlkauf vermeiden
17S-Aufnahme, Schrauben, Schienenprofil und verfügbarer Platz müssen zusammenpassen. Für Harris-Zweibeine ist meist ein geeigneter 17S-Adapter nötig. Die optionale Barricade-Stop-Konfiguration ist laut Hersteller nicht für Harris-Zweibeine vorgesehen.
Technische Daten – mit Praxisfolge
Schienenseite
ARCALOCK oder 1,5″ Standard-ARCA – Modus über Pins festlegen.
Zubehörseite
ARMS-17S – vor Kauf am Zweibein/Adapter bestätigen.
Material
6061-T6-Aluminium, 303-Edelstahlschraube – leicht und korrosionsbeständig, Sitz regelmäßig prüfen.
MPN / UPC
419-ALK-CLAMP / 853675008860 – eindeutige Modellzuordnung.
Lieferumfang
Eine Area 419 ARCALOCK ARCA-SWISS 17S Klemme. Zweibein, Schiene, Barricade Stop und eventuell benötigter Harris-Adapter sind nicht enthalten.
Montage, Nutzung und Pflege
- Waffe entladen und sichern.
- Passende 17S-Schrauben und Herstellervorgaben verwenden.
- Klemmflächen sauber halten und den Modus passend zur Schiene einrichten.
- Vor Belastung vollständige Anlage und festen Sitz prüfen.
- Nach Stößen, Positionswechseln oder Demontage erneut kontrollieren.
FAQ
Passt die Klemme direkt an jedes Atlas-Zweibein?
Nur wenn die konkrete Ausführung eine passende 17S-Werksaufnahme besitzt.
Funktioniert sie auf normalem ARCA?
Ja. Dafür werden die beiden ARCALOCK-Pins entfernt; die Rastfunktion entfällt.
Ist sie ein Picatinny-Adapter?
Nein. Die Schienenseite ist für ARCA/ARCALOCK ausgelegt.
Brauche ich für Harris einen Adapter?
In der Regel ja. Adapter, Lochbild und Schrauben müssen separat zueinander passen.
Was bringt das zweistufige Gewinde?
Es erlaubt schnelles Verschieben ohne Last und baut beim Festziehen kontrolliert höhere Klemmkraft auf.
Black-Raptor-Einordnung: Ein sauberer Spezialbaustein für modular aufgebaute Präzisions- und Jagdsetups. Ohne 17S-Aufnahme oder ARCA/ARCALOCK-Basis ist er nicht der richtige Einstieg.
