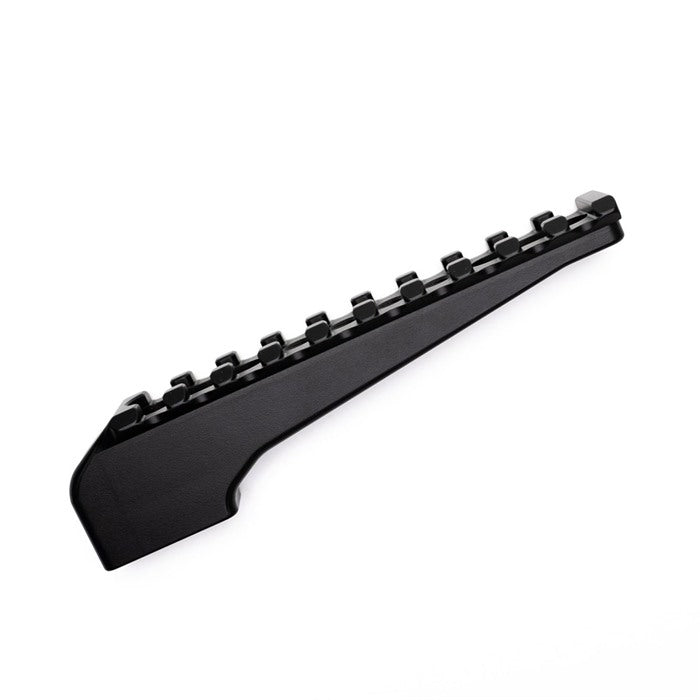

Area 419 Dual Taper · Picatinny-Zubehörplattform
Diving Board: Zusatzoptik und LRF direkt an der Tactical One-Piece Mount führen
Das Area 419 Diving Board erweitert die passende Tactical One-Piece Scope Mount um eine Picatinny-Plattform für Rotpunkt, Entfernungsmesser, Libelle oder Datenkarte. Es ist gezieltes Systemzubehör – kein Universaladapter für beliebige Zielfernrohrmontagen.
Die wichtigste Entscheidung ist die Höhe: Low bleibt kompakter; Standard schafft mehr Freigang und mehr Slots für Clip-on- und größere Zusatzgeräte.
Variante richtig wählen
Unsere ehrliche Einordnung
Der Mehrwert entsteht dann, wenn ein Zusatzgerät wiederholbar und steif mit der Hauptoptik verbunden bleiben soll. Die patentierte Dual-Taper-Anbindung setzt direkt auf der kompatiblen Area-419-Montage an und spart eine separate Schiene am Handschutz.
Für ein reines Zielfernrohr ist das Diving Board unnötig. Jedes Zusatzgerät erhöht Gewicht und Bauhöhe und kann Türme, Parallaxeverstellung, Clip-on oder Sichtfeld beeinflussen. Deshalb nur so hoch bauen wie tatsächlich nötig.
Passt gut, wenn …… du bereits eine Area 419 Tactical One-Piece Scope Mount mit Dual-Taper-Aufnahme nutzt und Rotpunkt, LRF, Libelle oder Datenkarte reproduzierbar oberhalb der Hauptoptik montieren möchtest.
Passt eher nicht, wenn …… deine Montage nicht zum Area-419-Tactical-One-Piece-System gehört, du keine Zusatzplattform brauchst oder zusätzlicher Aufbau dein Sichtfeld und Handling unnötig verschlechtert.
Variantenwahl: Low oder Standard

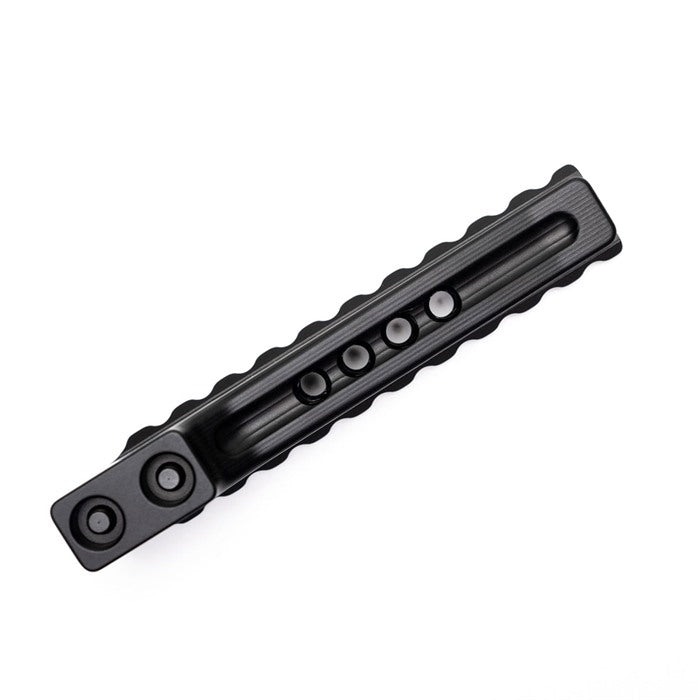

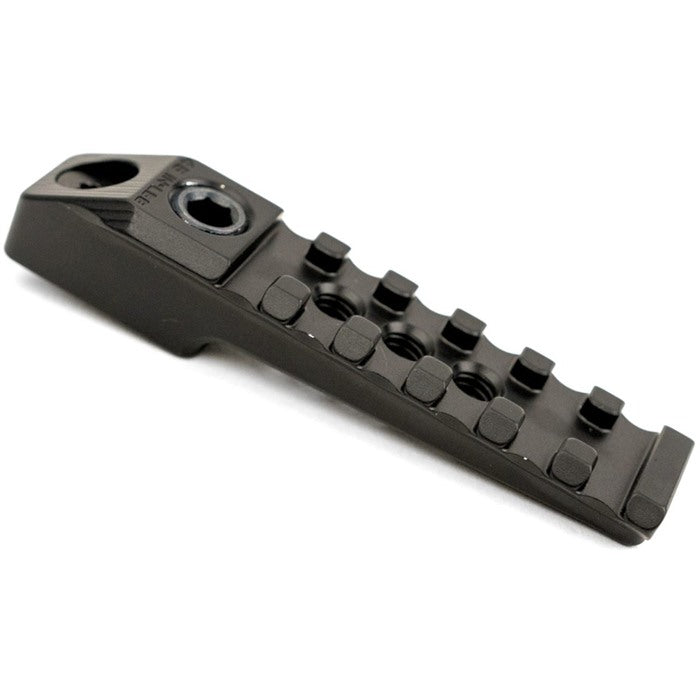

Niedrige Höhe0,70″ hoch, 6 Picatinny-Slots, 3 × 1/4″-20-Bohrungen und etwa 1,5 oz inklusive Hardware. Auf einer 34-mm-Optik liegen 1,52″ zwischen optischer Achse und Oberkante der Picatinny-Schiene. Für viele Setups ohne Clip-on die kompaktere Wahl.
Standardhöhe1,11″ hoch, 10 Slots, 4 × 1/4″-20-Bohrungen und etwa 2,5 oz inklusive Hardware. Auf einer 34-mm-Optik beträgt das Maß 1,93″. Sinnvoll, wenn Clip-on, hohes Objektiv oder Zusatzgerät mehr Freigang brauchen.
Area 419 empfiehlt die Standardhöhe ausdrücklich auch für Maztech X4 und nennt die Nightforce NX8 2.5–20 als bekannten Fall, bei dem die niedrige Version nicht genügend Freigang bietet. Diese Beispiele sind Orientierung – am eigenen Aufbau bleiben Objektiv, Türme und Clip-on die entscheidenden Maße.
Merkmale und Praxiswirkung

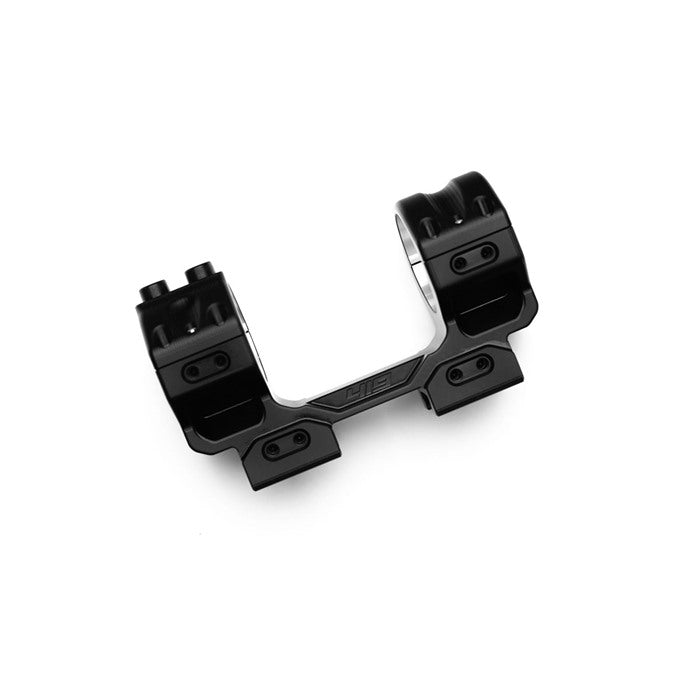

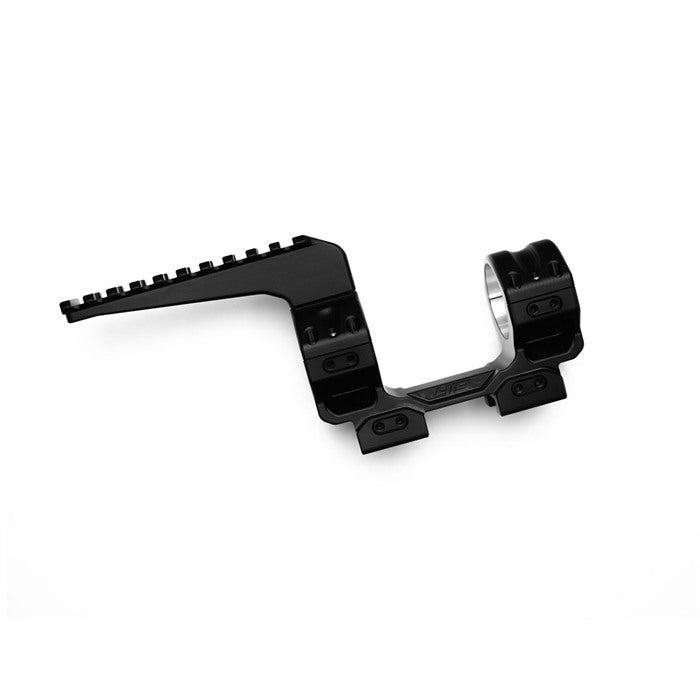

Dual-Taper-AnbindungDie Plattform sitzt direkt auf der oberen Kappe der kompatiblen Area-419-Montage. Das hält Zusatzgerät und Hauptoptik mechanisch in einem System.
MIL-STD-1913Die obere Picatinny-Schnittstelle nimmt passende Zubehörklemmen auf. Die reine Picatinny-Kompatibilität des Zusatzgeräts ersetzt aber nicht den Freigangcheck.
7075-AluminiumCNC-gefräst und Typ III harteloxiert – auf Steifigkeit bei überschaubarem Gewicht ausgelegt.
Gefangene SchraubenDie Montagehardware bleibt am Bauteil geführt. Das erleichtert Handhabung, ersetzt aber weder korrektes Drehmoment noch regelmäßige Sitzkontrolle.
Grenzen, Nachteile und Fehlkaufvermeidung
Kein Universaladapter: Das Diving Board gehört zur Area 419 Tactical One-Piece Scope Mount mit Dual-Taper-Aufnahme.
Zu hoch gekauft: Standardhöhe schafft Reserve, erhöht aber Schwerpunkt und Sichtlinie. Ohne realen Freigangbedarf ist Low meist eleganter.
Zusatzgerät kollidiert: Türme, Parallaxering, Objektiv und Clip-on müssen in der realen Konfiguration frei bleiben.
Belastung unterschätzt: Ein schweres LRF oder Zusatzoptik erzeugt Hebelkräfte. Nach Montage und harten Belastungen Sitz sowie Nullpunkt kontrollieren.
Technische Daten mit Praxisdeutung
Low0,70″ Höhe, 6 Slots, 3 × 1/4″-20, ca. 1,5 oz inkl. Hardware – für kompakte Setups.
Standard1,11″ Höhe, 10 Slots, 4 × 1/4″-20, ca. 2,5 oz inkl. Hardware – mehr Freigang und Montagefläche.
SystemArea 419 Tactical One-Piece Scope Mount mit Dual-Taper-Aufnahme – keine pauschale Freigabe für andere Montagen.
Schnittstelle obenPicatinny / MIL-STD-1913 für passende Zubehörklemmen.
Material7075-Aluminium, schwarz Typ III harteloxiert.
IdentifikationHersteller-Nr. 419-TSM-DB (Standard) und 419-TSM-LDB (Low); Shopify-SKUs 430107300 bzw. 430112782.
Lieferumfang
1 × Area 419 Diving Board in der gewählten Höhe inklusive zugehöriger Montagehardware. Zielfernrohr, Tactical One-Piece Scope Mount, Rotpunkt, LRF und sonstige Zusatzgeräte sind nicht enthalten.
Sichere Montage und Kontrolle
Nur an der kompatiblen Area-419-Montage und gemäß Herstelleranleitung montieren. Vor jeder Nutzung Schrauben, Schiene und Zusatzgerät auf festen Sitz sowie Beschädigungen prüfen. Im realen Anschlag kontrollieren, ob Optiktürme, Verschlussweg, Sichtfeld und ein mögliches Clip-on frei bleiben.
Nach Montage eines optischen Zusatzgeräts Nullpunkt beziehungsweise Ausrichtung erneut prüfen. Bei Kollision, Spiel oder unklarer Auflage nicht improvisieren.
FAQ zum Area 419 Diving Board
Ist das Diving Board universell?
Nein. Es ist für die Dual-Taper-Aufnahme der Area 419 Tactical One-Piece Scope Mount konstruiert.
Welche Höhe ist für die meisten Nutzer sinnvoll?
Ohne Clip-on oder besonders hohes Zusatzgerät ist Low meist die kompaktere Wahl. Standard ist für zusätzlichen Freigang gedacht.
Wann sollte Standard gewählt werden?
Wenn Clip-on, hohes Objektiv, größere Zusatzoptik oder zusätzliche Slots den höheren Aufbau tatsächlich erfordern.
Was kann auf der Picatinny-Fläche sitzen?
Je nach Größe und Schnittstelle zum Beispiel Rotpunktvisier, Entfernungsmesser, Libelle oder Datenkartenhalter.
Ist die Tactical One-Piece Mount enthalten?
Nein. Geliefert wird das Diving Board mit seiner Montagehardware.
Black Raptor · so hoch wie nötig
Das Diving Board lohnt sich, wenn ein Zusatzgerät bewusst in die Area-419-Montage integriert werden soll. Low ist die schlanke Standardentscheidung; Standardhöhe nur dann, wenn realer Freigang oder zusätzliche Slots gebraucht werden.
