AREA 419 · KEYMOD AUF PICATINNY
Eine belastbare Zweibein-Schnittstelle für vorhandene KeyMod-Handguards

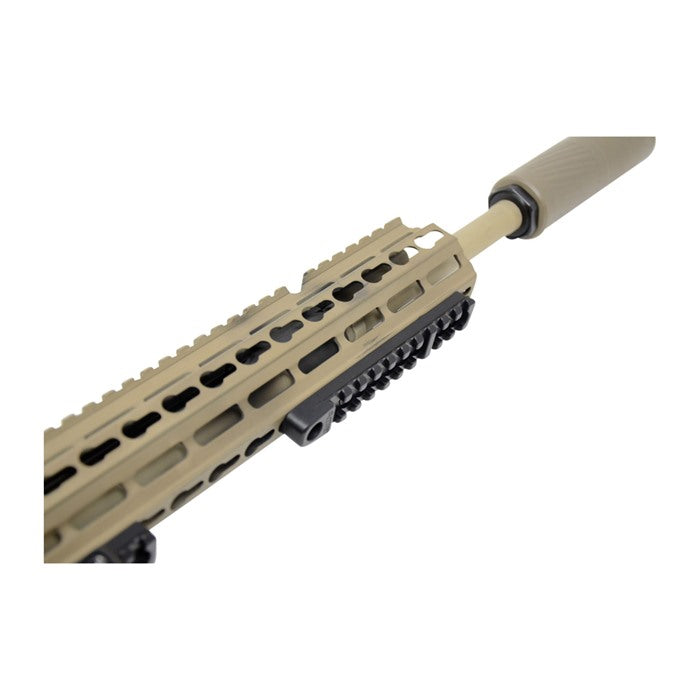

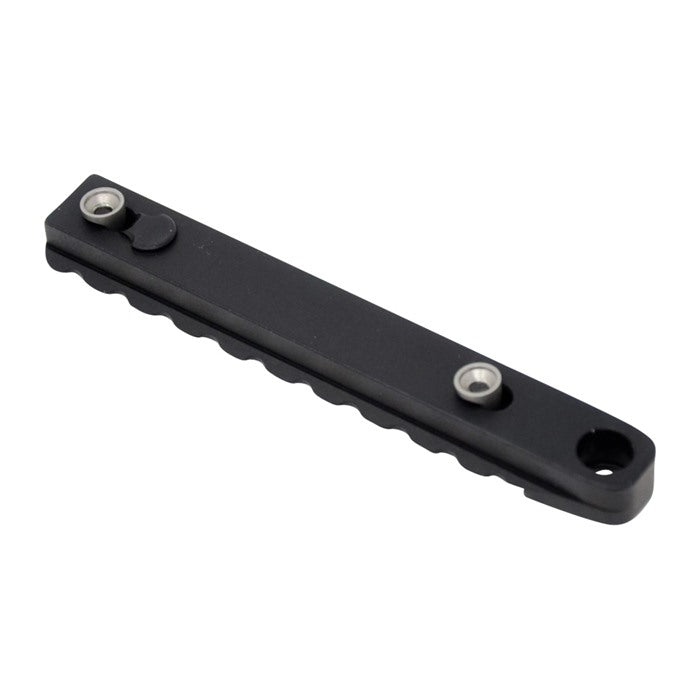

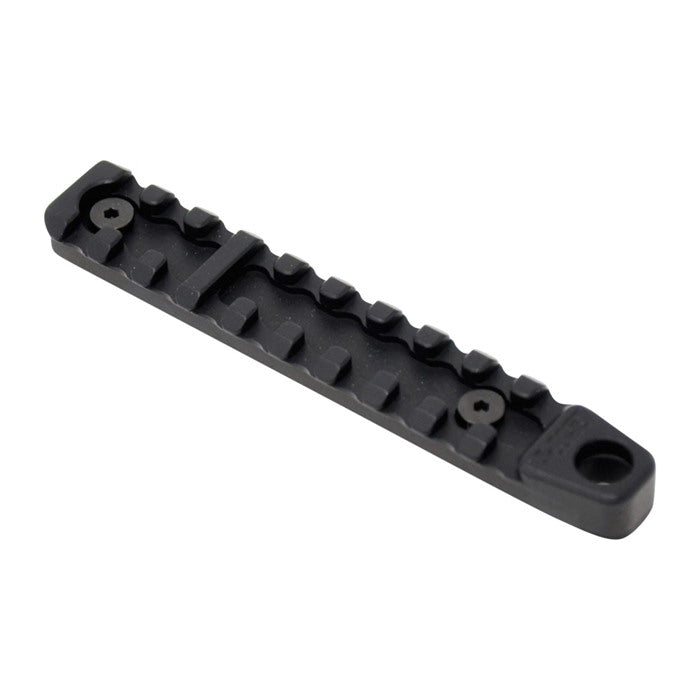

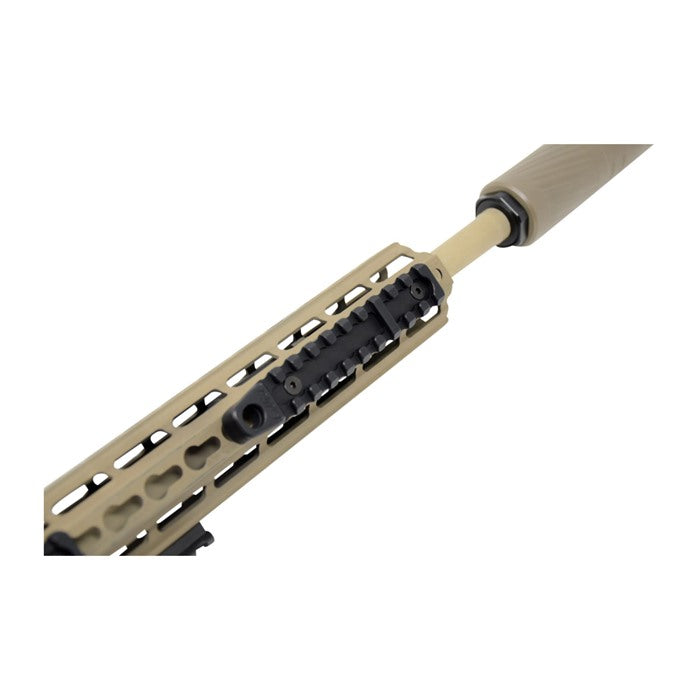

Die Area 419 Improved Bipod Rail 419-IBR-KEYMOD setzt eine 4,75 Zoll lange Picatinny-Schiene auf einen passenden KeyMod-Handguard. Zehn nutzbare Slots, 7075-T651-Aluminium und verrundete Kanten schaffen eine kompakte Basis für Picatinny-Zweibeinadapter.
Unsere Einordnung
Die richtige Wahl, wenn: Dein Gewehr einen intakten KeyMod-Handguard besitzt und das Zweibein über eine Picatinny-/1913-Klemmung angebunden werden soll.
Nicht die richtige Wahl, wenn: Dein Vorderschaft M-LOK, ARCA, eine klassische Sling-Stud-Aufnahme oder bereits eine integrierte Picatinny-Schiene verwendet. Die Schnittstelle muss vor der Bestellung eindeutig feststehen.
Was die Konstruktion praktisch bringt
-
4,75 Zoll und zehn Slots: mehr Spielraum, um den Zweibeinadapter so zu setzen, dass Hebel, Klemmschraube und Handauflage erreichbar bleiben.
-
43 Prozent mehr Befestigungsfläche: laut Produktbeschreibung gegenüber ähnlich großen Vergleichsschienen; das erleichtert die Positionswahl, ist aber keine pauschale Belastbarkeitsgarantie.
-
7075-T651 Aluminium: verbindet hohe Steifigkeit mit geringem Bauteilgewicht.
-
Verrundete und gefaste Kanten: reduzieren scharfe Kontaktstellen und das Hängenbleiben an Tasche, Riemen oder Handschuh.
-
Vollbreiter Anschlag: unterstützt auch dafür passende LaRue-artige Picatinny-Klemmen; die konkrete Klemme muss dennoch zur Schienengeometrie passen.
Kaufcheck: vier Punkte vor der Bestellung
-
Handguard: Es muss sich tatsächlich um KeyMod handeln; M-LOK-Schlitze sehen ähnlich aus, sind aber nicht kompatibel.
-
Freiraum: Unter dem Handguard müssen Muttern und Schrauben vollständig sitzen können, ohne Lauf, Gasblock oder andere Bauteile zu berühren.
-
Zweibeinadapter: Benötigt wird eine Picatinny-/1913-Klemmung. Ein direktes ARCA-, M-LOK- oder Sling-Stud-Zweibein passt nicht ohne passenden Adapter.
-
Belastung: Der Handguard selbst muss Vorlast und seitliche Kräfte aufnehmen können. Eine stabile Schiene kann einen ungeeigneten oder beschädigten Handguard nicht kompensieren.
Montage und Funktionskontrolle
Das System vollständig entladen, Munition aus dem Arbeitsbereich entfernen und den Handguard von allen Seiten kontrollieren. Die KeyMod-Hardware nach Herstelleranleitung einsetzen, ausrichten und gleichmäßig anziehen. Drehmomentwerte weder schätzen noch aus fremden Systemen übernehmen.
Nach der Montage die Schiene von Hand auf Spiel prüfen. Anschließend das Zweibein montieren, mehrfach vorladen und seitlich belasten. Setzt sich die Verbindung, wandert die Schiene oder entsteht Kontakt zu Lauf beziehungsweise Gasblock, bleibt das System außer Betrieb, bis die Ursache fachkundig geklärt ist.
Typische Fehlkäufe und Grenzen
- Die Schiene ist kein universeller Adapter für jedes Langwaffen- oder Zweibeinsystem.
- Die Produktseite nennt KeyMod als Befestigung am Handguard und Picatinny als nutzbare obere Schiene; diese beiden Schnittstellen dürfen nicht verwechselt werden.
- Gewicht und Maßangaben beziehen sich ausschließlich auf diese Variante. Ähnliche M-LOK- oder T-Nut-Ausführungen können abweichen.
- Nach Demontage und erneuter Montage ist eine vollständige Sitz- und Treffpunktkontrolle erforderlich.
Technische Daten
-
Modell: Area 419 Improved Bipod Rail, KeyMod
-
Hersteller-Nr.: 419-IBR-KEYMOD
-
UPC: 853675008129
-
Handguard-Schnittstelle: KeyMod
-
Zubehör-Schnittstelle: Picatinny / 1913
-
Länge: 4,75 Zoll / ca. 120,7 mm
-
Breite: 0,82 Zoll / ca. 20,8 mm
-
Höhe: 0,37 Zoll / ca. 9,4 mm
-
Slots: 10
-
Material: 7075-T651 Aluminium
-
Oberfläche: matt schwarz
-
Gewicht laut aktueller Brownells-Spezifikation: 0,080 lb / ca. 36 g
-
Herkunft: USA
Lieferumfang
- 1 × Area 419 Improved Bipod Rail 419-IBR-KEYMOD
- passende KeyMod-Montagehardware
Zweibein, Picatinny-Klemme, Handguard, Werkzeug und Drehmomentschlüssel sind nicht enthalten.
FAQ
Ist das eine KeyMod- oder eine Picatinny-Schiene?
Beides beschreibt unterschiedliche Seiten des Adapters: Er wird am KeyMod-Handguard befestigt und stellt oben eine Picatinny-/1913-Schiene für den Zweibeinadapter bereit.
Passt die Schiene an M-LOK?
Nein. Für M-LOK wird die dazu passende Ausführung benötigt. KeyMod-Hardware darf nicht in M-LOK-Schlitzen verwendet werden.
Passt jedes Zweibein?
Nur ein Zweibein oder Adapter mit passender Picatinny-/1913-Klemmung. ARCA-, Sling-Stud- und direkt montierte M-LOK-Systeme benötigen eine andere Schnittstelle.
Kann ich die Schiene selbst montieren?
Nur wenn System, Hardware, Freiraum und Herstellerangaben eindeutig sind. Bei unklarer Passform, fehlenden Drehmomentdaten oder Kontakt zu funktionsrelevanten Bauteilen gehört die Montage in fachkundige Hände.
Warum ist die Vorlastprüfung wichtig?
Ein Zweibein belastet die Schnittstelle nicht nur statisch. Vorlast und seitliche Korrekturen können eine unzureichend sitzende Schiene verschieben; deshalb wird die Verbindung nach Montage und regelmäßig vor der Nutzung kontrolliert.
BLACK-RAPTOR-FAZIT
Eine präzise Lösung für ein klar definiertes System: Wer KeyMod am Handguard und Picatinny am Zweibeinadapter sicher bestätigt hat, erhält eine lange, leichte und sauber entgratete Montagebasis. Die Qualität der gesamten Verbindung hängt trotzdem vom Handguard, der korrekten Hardwaremontage und der anschließenden Belastungsprüfung ab.
