Drehmaschinen-Zentrierstab · 31,8 × 609,6 mm

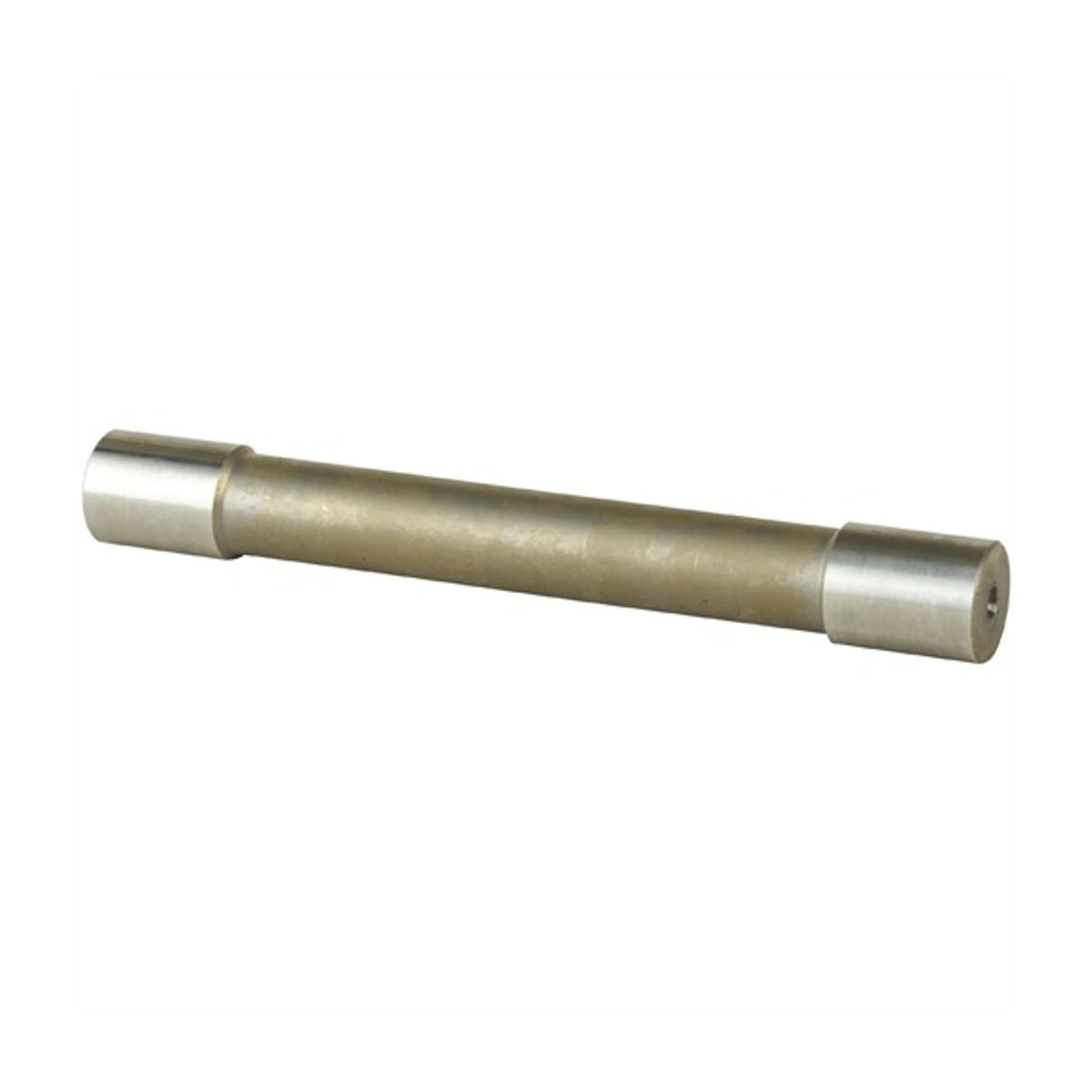

BROWNELLS Zentrierstab: Ausrichtung zwischen Spindelstock und Reitstock prüfen
Dieser massive Stahlstab ist ein Referenzwerkzeug für Drehmaschinen mit ausreichend Arbeitsraum. Die Zentrierbohrungen an beiden Enden ermöglichen die Kontrolle, ob Spindelstock- und Reitstockzentrum fluchten; die Abmessungen müssen vor dem Kauf zur Maschine und zum geplanten Prüfaufbau passen.
Wenn Werkstücke trotz sauberer Spannung unerwünscht konisch ausfallen, kann die Ursache in einer fehlerhaften Zentrenausrichtung liegen. Der Zentrierstab schafft dafür eine lange, formstabile Referenz zwischen den Zentren. Er ist kein universeller Prüfdorn und ersetzt weder die Bedienungsanleitung der Maschine noch geeignete Messmittel.
Vor dem Kauf prüfen
-
Abmessungen: Der Stab misst 1¼ Zoll im Durchmesser und 24 Zoll in der Länge, entsprechend etwa 31,8 × 609,6 mm. Spitzenweite, Freiraum und Auflagepunkte der eigenen Drehmaschine müssen dazu passen.
-
Aufnahme: Die Zentrierbohrungen an beiden Enden sind für die Ausrichtung zwischen Spindelstock und Reitstock gedacht. Der Stab ist kein Spann- oder Laufdorn für jede denkbare Aufnahme.
-
Messaufgabe: Er dient zur Kontrolle der Zentrenflucht und zur gezielten Einstellung des Reitstocks, etwa wenn ein Konus gefertigt werden soll. Ein Messuhrhalter oder anderes Zubehör ist nicht Bestandteil des Produkts.
Unsere Einschätzung aus Anwender- und Ausbildersicht
Das Werkzeug ist sinnvoll, wenn eine Drehmaschine reproduzierbar eingerichtet und nicht nur nach Augenmaß beurteilt werden soll. Die lange Stahlreferenz macht Abweichungen über eine praxisnahe Strecke sichtbar. Genau diese Spezialisierung ist zugleich die Grenze: Für kurze Maschinen, andere Zentriergeometrien oder eine dokumentierte Kalibrierung mit zertifizierter Toleranzangabe ist ein anderer Prüfaufbau erforderlich.
Passt gut, wenn: Du eine Drehmaschine mit passender Spitzenweite und Zentrenaufnahme kontrollieren oder den Reitstock bewusst für Konusarbeiten ausrichten möchtest.
Nicht ideal, wenn: Du einen allgemeinen Werkbankdorn, einen Laufprüfdorn, ein Werkstück zum Bearbeiten oder ein kalibriertes Messnormal mit ausgewiesener Genauigkeitsklasse suchst.
Was im Einsatz wirklich zählt
-
Stahlkonstruktion: Die massive Bauform bietet eine stabile Referenz über 609,6 mm; das veröffentlichte Versandgewicht darf jedoch nicht mit dem Netto-Produktgewicht verwechselt werden.
-
Zentrierbohrungen an beiden Enden: Sie geben den Maschinenzentren definierte Anlagepunkte und helfen, die relative Lage von Spindelstock und Reitstock zu beurteilen.
-
Ein klarer Einsatzzweck: Zentrenflucht prüfen oder den Reitstock kontrolliert versetzen. Für Werkzeugaufnahme, Messverfahren und zulässige Maschinenparameter bleibt die Anleitung der Drehmaschine maßgeblich.
Anwendertipp: Vor der Messung Anlageflächen und Zentrierbohrungen reinigen und auf Beschädigungen prüfen. Den Stab spannungsfrei einsetzen, den ersten Messwert dokumentieren und Änderungen am Reitstock immer nur in kleinen, nachvollziehbaren Schritten vornehmen. So bleibt erkennbar, welche Einstellung welche Abweichung verursacht.
Grenzen, Kompatibilität und sichere Anwendung
Die Kompatibilität ergibt sich nicht allein aus dem Durchmesser. Entscheidend sind ausreichende Spitzenweite, passende Zentren, ein sicherer Aufbau und das in der Maschinenanleitung vorgesehene Messverfahren. Der Hersteller veröffentlicht keine Genauigkeitsklasse oder Rundlaufgarantie; der Stab sollte daher nicht als zertifiziertes Kalibriernormal beschrieben oder verwendet werden.
Wichtiger Sicherheitshinweis: Maschine vor Einsetzen, Ausrichten und Nachstellen gegen unbeabsichtigten Anlauf sichern. Schutzvorrichtungen verwenden, lose Kleidung und Schmuck fernhalten, geeignete Schutzbrille tragen und Hände von bewegten Teilen fernhalten. Einen beschädigten Stab nicht weiterverwenden; bei ungewöhnlichen Geräuschen oder Vibrationen die Maschine sofort stoppen.
Vergleich und sinnvolle Ergänzungen
Technische Praxisdaten
-
Produkttyp: Zentrierstab zur Kontrolle der Drehmaschinen-Ausrichtung
-
Material: Stahl
-
Durchmesser: 1¼ Zoll, etwa 31,8 mm; vor dem Kauf Freiraum und Aufnahme prüfen
-
Länge: 24 Zoll, etwa 609,6 mm; erfordert eine entsprechend große Spitzenweite
-
Enden: beidseitige Zentrierbohrungen für Spindelstock- und Reitstockzentrum
-
Herstellungsland: USA
-
Gewicht: kein belastbares Netto-Produktgewicht veröffentlicht; 3,062 kg sind ausdrücklich Versandgewicht
Lieferumfang
- 1 BROWNELLS Zentrierstab für Drehmaschinen, 31,8 × 609,6 mm
Häufige Fragen
Wofür wird der BROWNELLS Zentrierstab verwendet?
Er dient dazu, die Flucht von Spindelstock- und Reitstockzentrum einer geeigneten Drehmaschine zu prüfen. Außerdem kann er beim kontrollierten Versetzen des Reitstocks für Konusarbeiten unterstützen.
Passt der Zentrierstab in jede Drehmaschine?
Nein. Die Maschine muss genügend Spitzenweite und Freiraum für 31,8 mm Durchmesser und 609,6 mm Länge bieten. Auch Zentrengeometrie, Aufnahme und das vorgesehene Messverfahren müssen passen.
Ist der Zentrierstab ein kalibriertes Messnormal?
Eine zertifizierte Genauigkeitsklasse oder konkrete Rundlauftoleranz ist nicht veröffentlicht. Der Stab ist ein Ausrichtungswerkzeug, aber kein belegtes Kalibriernormal.
Kann ich den Stab als Werkstück oder Prüfdorn für Läufe verwenden?
Dafür liegt keine Freigabe vor. Sein dokumentierter Zweck ist die Kontrolle der Zentrenausrichtung einer Drehmaschine. Andere Anwendungen dürfen nicht aus Form oder Material abgeleitet werden.
Benötige ich zusätzlich eine Messuhr?
Der Lieferumfang nennt nur den Zentrierstab. Welches Messmittel und welcher Halter für die konkrete Prüfung erforderlich sind, richtet sich nach Maschine und Messmethode und muss separat geplant werden.
Wie wird der Zentrierstab sicher eingesetzt?
Maschine vor Einsetzen und Justieren gegen unbeabsichtigten Start sichern, Zentren und Bohrungen reinigen, den Stab ohne Verkanten einsetzen und alle Schutzvorgaben der Maschinenanleitung befolgen.
Wie schwer ist der Zentrierstab?
Ein belastbares Netto-Produktgewicht ist nicht veröffentlicht. Brownells Deutschland nennt 3,062 kg ausdrücklich als Versandgewicht; dieser Wert wird deshalb nicht als Produktgewicht übernommen.
