XT90 auf MC4 · zusätzlicher 600-W-Solarzweig · 27 cm

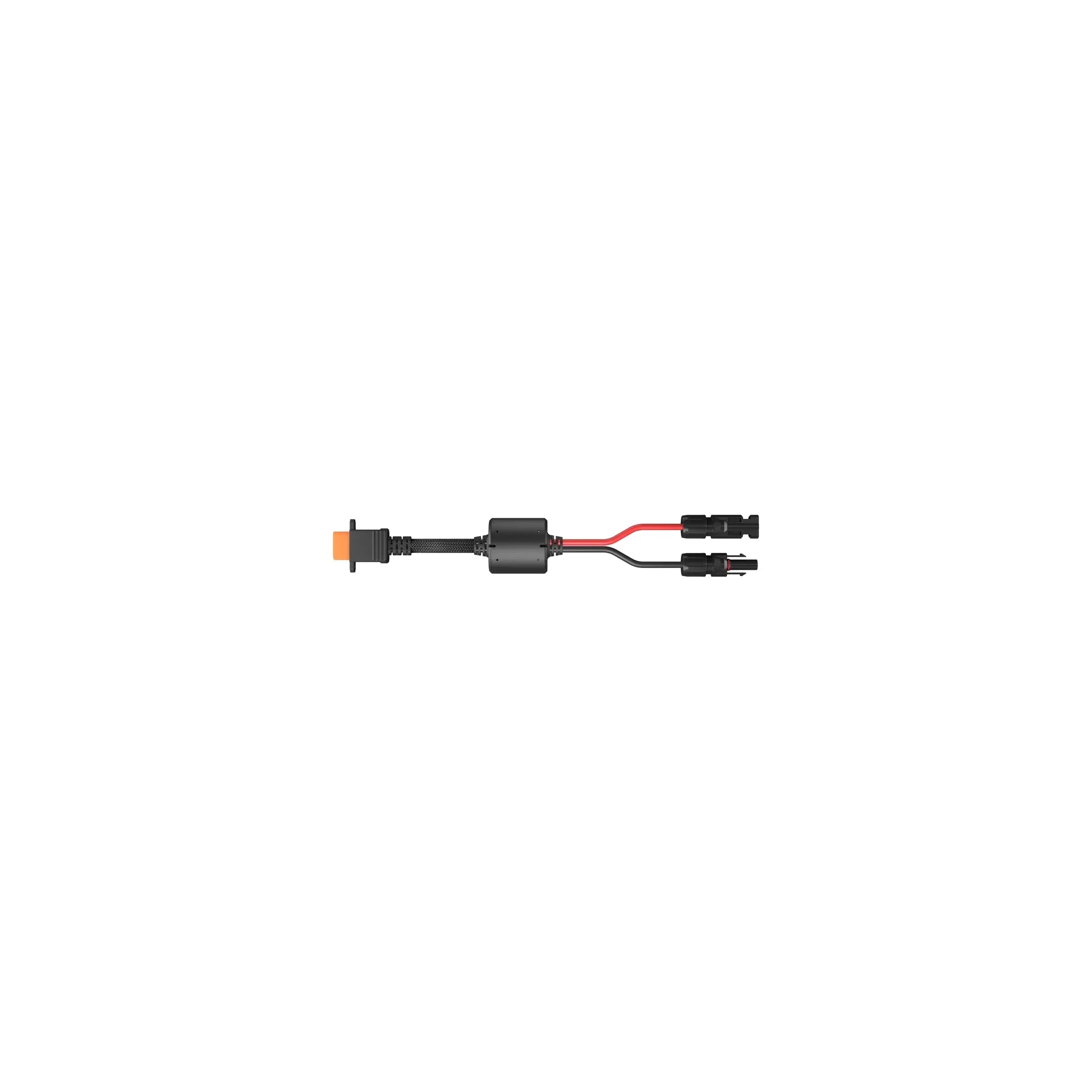

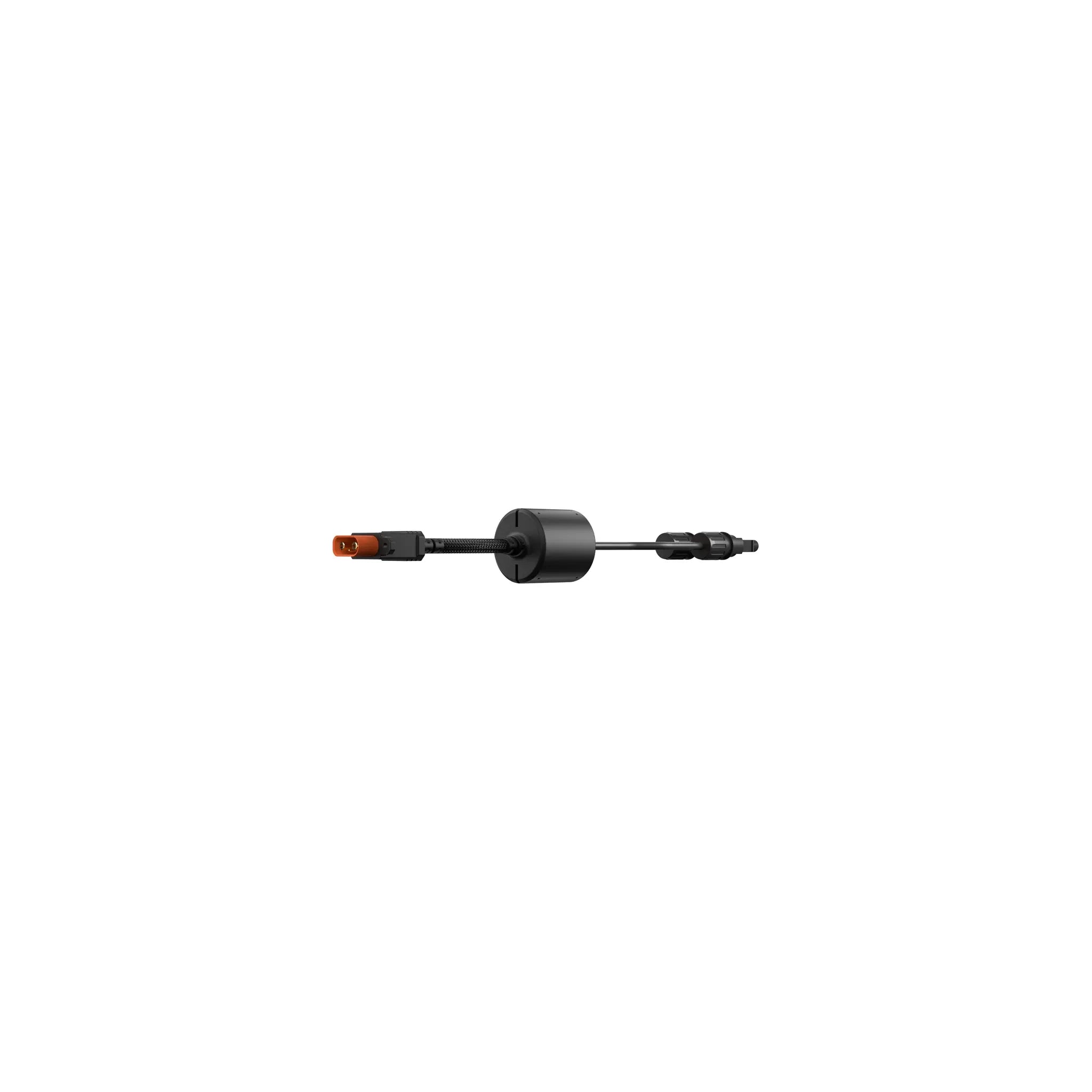

DJI Power 1,8-kW-XT90-zu-MC4-Adapterkabel: den zweiten Solareingang des Superschnellladegeräts nutzen
Dieses Original-DJI-Adapterkabel erweitert den XT90-Auto-/Solar-Ladeanschluss des DJI Power 1,8-kW-Solar-/Auto-Superschnellladegeräts um ein MC4-Steckerpaar. Der zusätzliche Zweig nimmt bis zu 600 W Solarleistung bei höchstens 45 V auf; zusammen mit dem integrierten 1.200-W-MC4-Zweig des Ladegeräts wird ein Solarsystem mit bis zu 1.800 W möglich.
Das Kabel ist kein universeller MC4-Adapter für eine Powerstation. Es wird mechanisch am separat erhältlichen 1,8-kW-Superschnellladegerät befestigt und erschließt dort den zweiten Eingang. Sein Nutzen entsteht vor allem bei größeren, sauber geplanten Solarfeldern für Power 2000, Power 1000 V2 oder Power 1000 – nicht bei einem einzelnen kleinen Faltpanel.
Vor dem Kauf prüfen
-
Pflichtkomponente: Du benötigst das DJI Power 1,8-kW-Solar-/Auto-Superschnellladegerät; das Kabel wird nicht direkt an die Powerstation angeschlossen.
-
Portgrenze: Am erweiterten XT90-Zweig gelten maximal 45 V und 600 W. Beide Werte müssen auch bei Leerlaufspannung und kalten Modultemperaturen eingehalten werden.
-
Gesamtleistung: 1.800 W ergeben sich nur zusammen mit dem integrierten MC4-Zweig des Ladegeräts, der bis zu 1.200 W unterstützt.
-
Powerstation: Das 1,8-kW-System ist für Power 2000, Power 1000 V2 und Power 1000 vorgesehen, nicht für Power 1000 Mini oder Power 500.
-
Systemausbau: Bei Power 1000 und Power 1000 V2 ist für die maximale 1.800-W-Ladeleistung zusätzlich eine DJI Power Expansion Battery 2000 erforderlich.
Montage und Anschluss in sinnvoller Reihenfolge
- Plane die Modulverschaltung anhand von Leerlaufspannung, Arbeitsstrom und Leistung jedes Solarmoduls; unterschiedliche Paneltypen nicht mischen.
- Schalte beziehungsweise trenne alle Energiequellen und prüfe XT90-, MC4- und Kabelkontakte auf Feuchtigkeit, Schmutz oder Beschädigung.
- Setze den XT90-Stecker vollständig in den Auto-/Solar-Ladeanschluss des 1,8-kW-Ladegeräts ein.
- Befestige den Flansch mit den drei mitgelieferten M2,5-Innensechskantschrauben gleichmäßig und ohne Verkanten.
- Verbinde erst danach die korrekt ausgelegte MC4-Solarleitung; Plus und Minus dürfen nicht vertauscht werden.
- Kontrolliere in der DJI-Home-App beziehungsweise am System die anliegende Ladeleistung und stoppe bei Fehlermeldung oder ungewöhnlicher Erwärmung.
Anwendertipp für die Solarplanung: Rechne nicht nur mit der Nennspannung auf dem Datenblatt. Die Leerlaufspannung eines Solarmoduls steigt bei Kälte. Plane deshalb die Verschaltung mit dem temperaturkorrigierten Maximalwert und bleibe unter 45 V; mehr Modulfläche kann bei diesem Zweig sinnvoll parallel verteilt werden, nicht durch eine unzulässige Serienspannung.
Unsere Einschätzung aus Anwender- und Ausbildersicht
Der Adapter ist klein, aber systementscheidend: Ohne ihn bleibt der XT90-Zusatzeingang für MC4-Solarmodule ungenutzt. Er lohnt sich erst, wenn ein 1,8-kW-Lader vorhanden ist und das Solarfeld tatsächlich über den eingebauten 1.200-W-Zweig hinauswächst. Der typische Fehlkauf besteht darin, das Kabel als direkten MC4-zu-Powerstation-Adapter oder als 1.800-W-Kabel zu verstehen – tatsächlich trägt dieser Zweig maximal 600 W.
Passt gut, wenn: Du ein großes MC4-Solarfeld am DJI Power 1,8-kW-Superschnellladegerät sauber auf zwei Eingänge verteilen und den zusätzlichen XT90-Zweig nutzen möchtest.
Nicht ideal, wenn: Du nur ein einzelnes Solarpanel anschließt, kein 1,8-kW-Ladegerät besitzt oder eine direkte Verbindung zur Powerstation suchst.
Nicht mit anderen MC4-Kabeln verwechseln
Dieses 27-cm-Kabel gehört ausschließlich zum 1,8-kW-Superschnellladegerät. Das DJI Power MC4-zu-XT60-Solarkabel ist dagegen für das separate MPPT-Modul bestimmt. Für größere parallele Felder am passenden System kann zusätzlich das DJI Power MC4-Parallelkabel relevant sein – jedoch nur innerhalb der bestätigten Spannungs-, Strom- und Leistungsgrenzen.
Die passende Systemübersicht findest Du in der DJI Herstellerkollektion. Grundlagen zu Solar-, Netz- und Fahrzeugladung erklärt der Ratgeber Powerstation im Wohnmobil laden.
Grenzen und sichere Anwendung
Wichtiger Hinweis: Am zusätzlichen Solarzweig niemals 45 V oder 600 W überschreiten. Nur freigegebene, elektrisch passende Solarmodule verwenden, unterschiedliche Paneltypen nicht mischen und die Herstellerangaben zur Reihen-/Parallelschaltung beachten. Vor Arbeiten am Kabel alle Quellen trennen; beschädigte oder feuchte Steckverbindungen nicht verwenden.
Technische Praxisdaten
-
Produkttyp: Solar-Adapterkabel für das DJI Power 1,8-kW-Superschnellladegerät
-

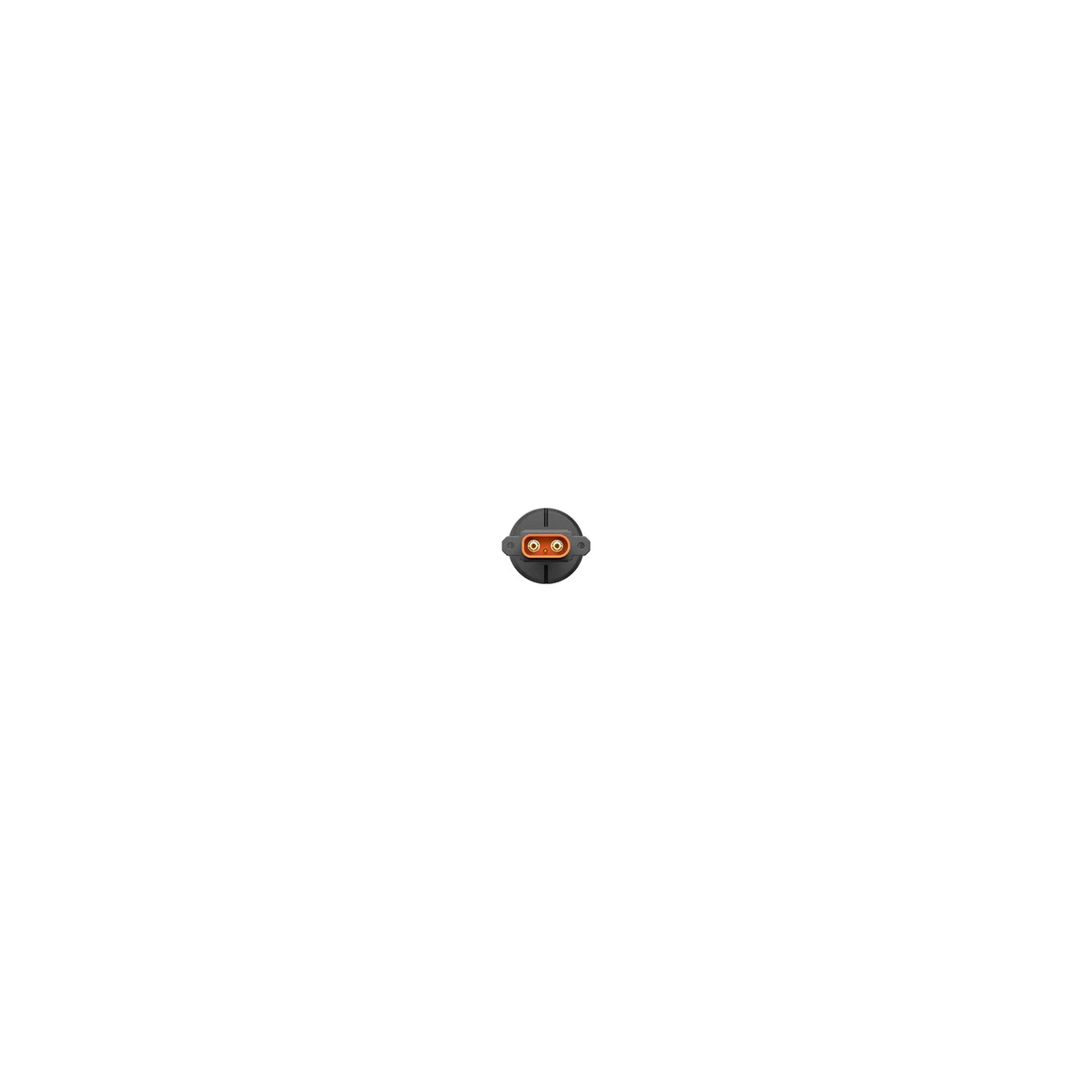

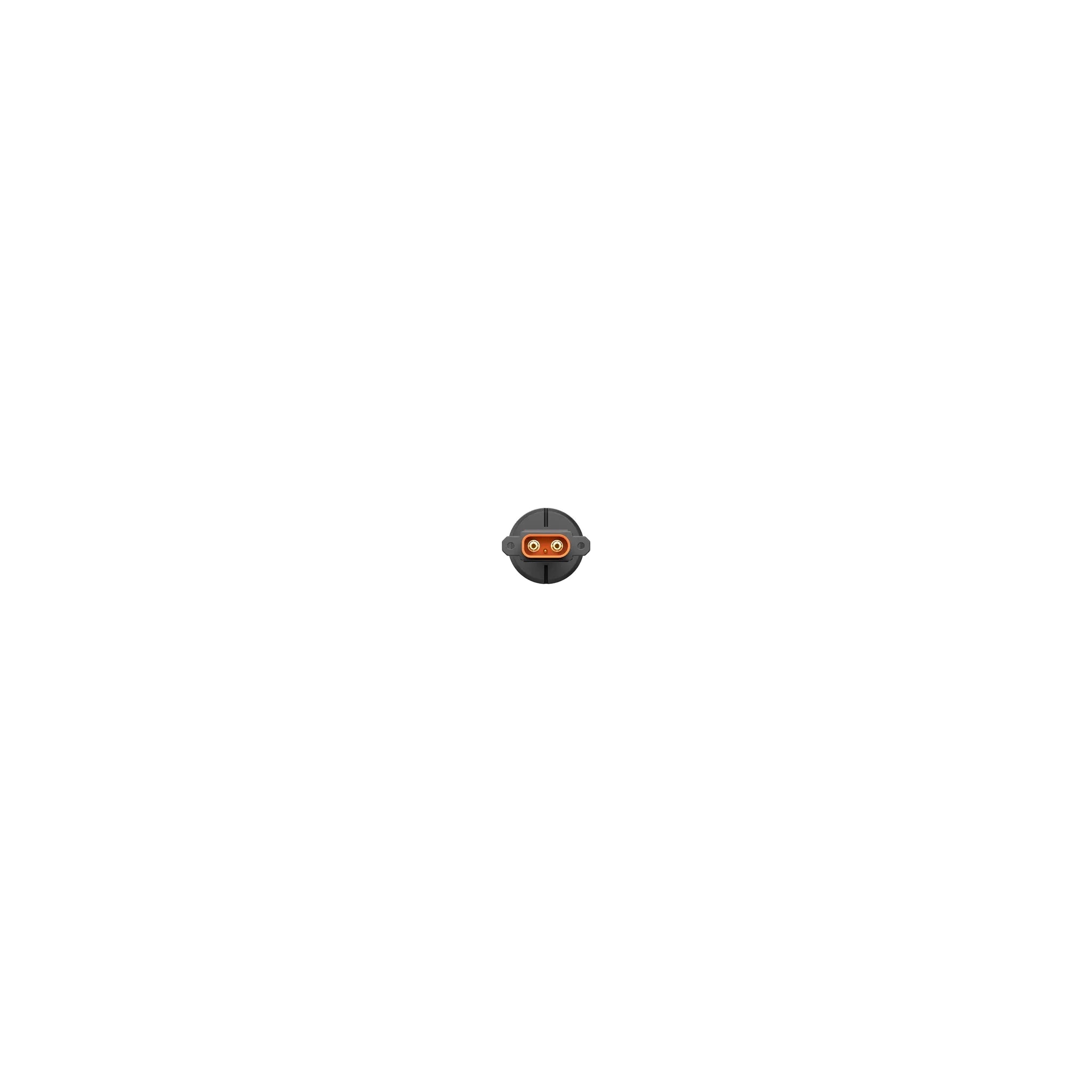

Ladegerät-Seite: XT90 mit befestigbarem Flansch
-

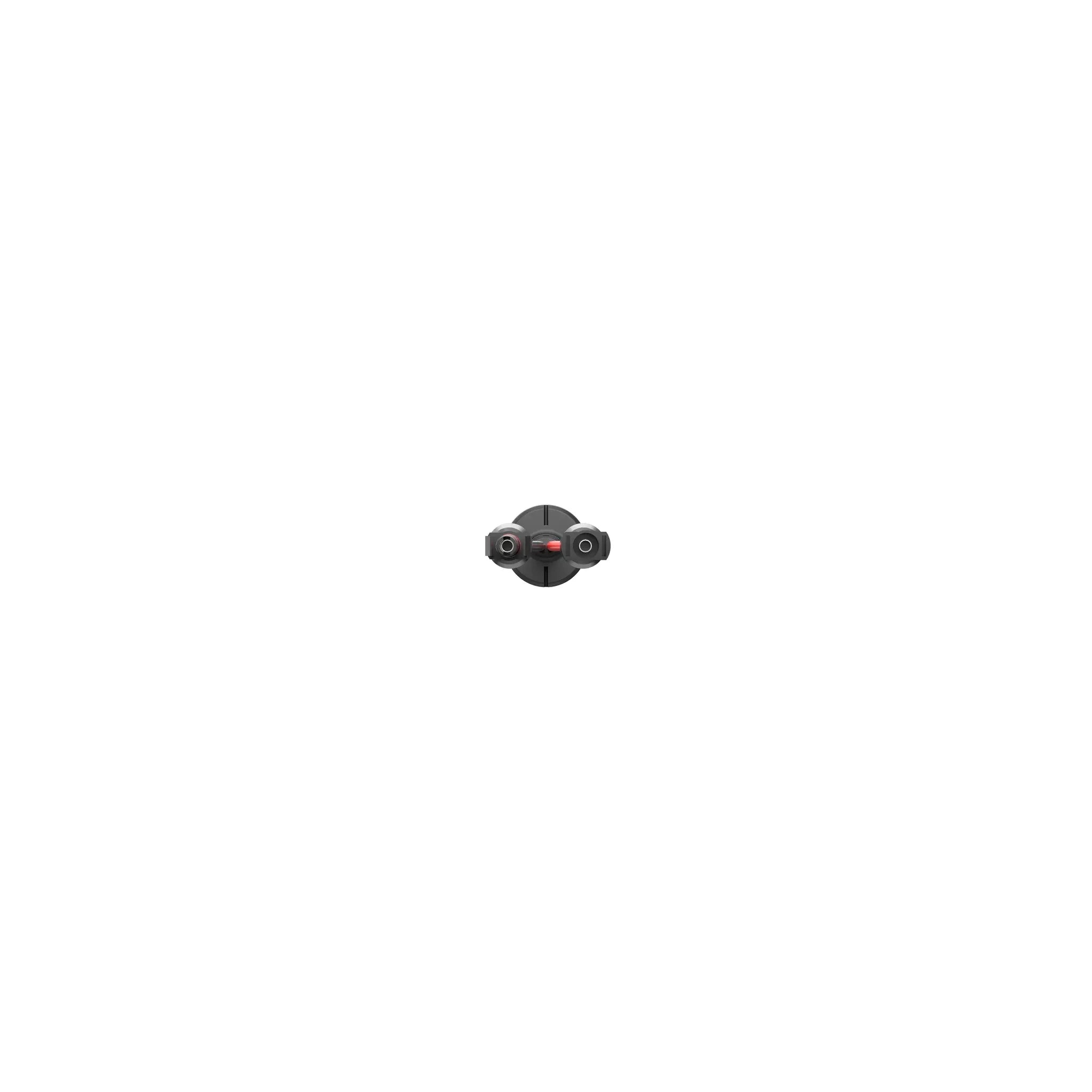

Solar-Seite: MC4-Steckerpaar
-
Maximale Eingangsspannung am Zusatzport: 45 V
-
Maximale Solarleistung am Zusatzport: 600 W
-
Länge: 27 cm
-
Kompatibilität: DJI Power 1,8-kW-Solar-/Auto-Superschnellladegerät

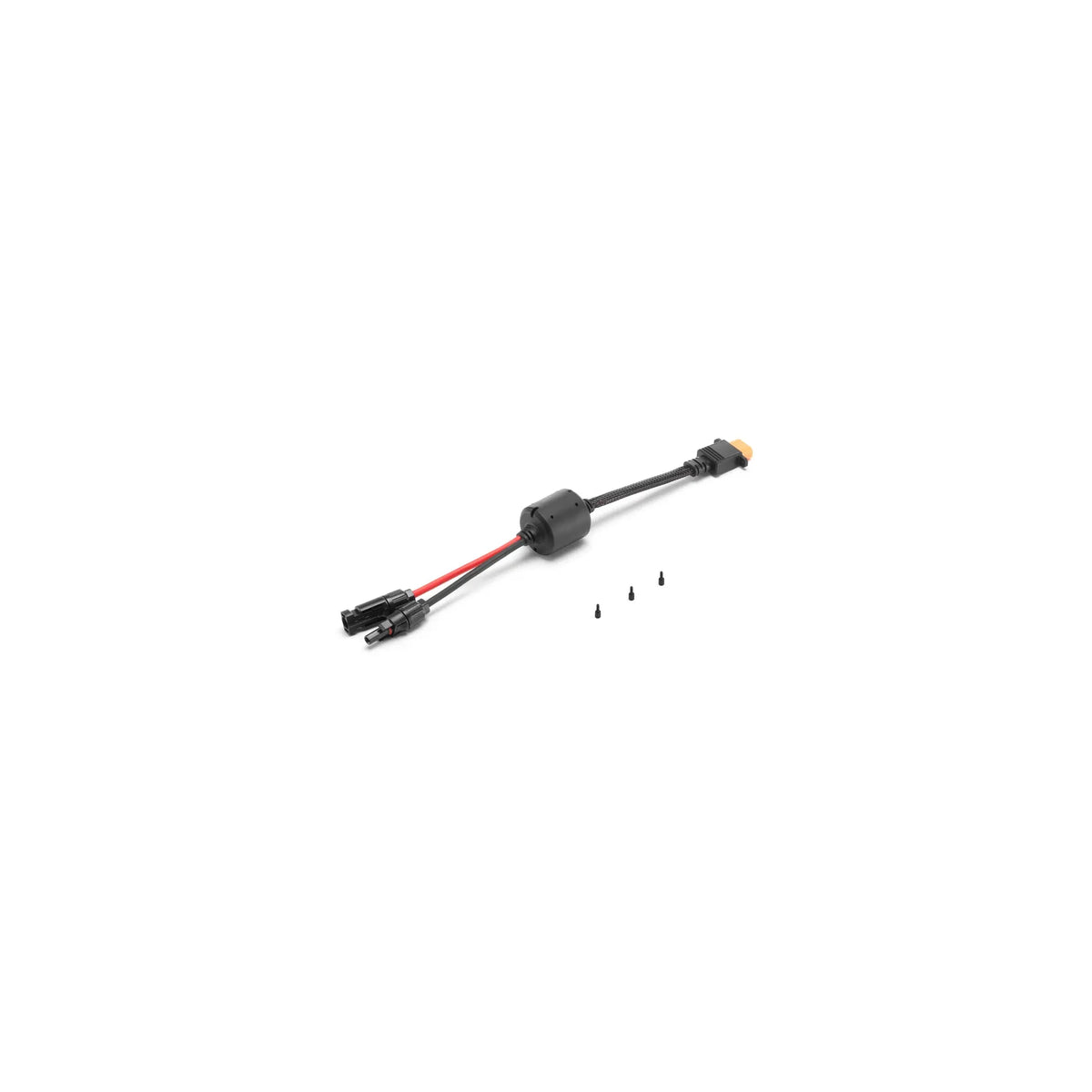

Lieferumfang
- 1 × DJI Power 1,8-kW-XT90-zu-MC4-Adapterkabel
- 3 × M2,5-Innensechskantschraube
Häufige Fragen
Kann ich das Kabel direkt an eine DJI Powerstation anschließen?
Nein. Es ist für den XT90-Auto-/Solar-Port des DJI Power 1,8-kW-Solar-/Auto-Superschnellladegeräts konstruiert.
Überträgt das Kabel allein 1.800 W?
Nein. Der Adapterzweig unterstützt maximal 600 W. Bis zu 1.800 W Gesamt-Solarleistung entstehen erst zusammen mit dem integrierten 1.200-W-MC4-Zweig des Ladegeräts.
Welche maximale Spannung darf am MC4-Eingang anliegen?
Für den über XT90 erweiterten Auto-/Solar-Port nennt DJI maximal 45 V. Maßgeblich ist auch die temperaturabhängige Leerlaufspannung des gesamten Modulstrangs.
Ist das Kabel mit Power 1000 Mini oder Power 500 kompatibel?
Nein. Die offizielle Zubehörmatrix führt das 1,8-kW-Ladesystem für Power 2000, Power 1000 V2 und Power 1000.
Brauche ich für Power 1000 eine Erweiterungsbatterie?
Ja, wenn die maximale Ladeleistung von 1.800 W erreicht werden soll. DJI verlangt dafür bei Power 1000 beziehungsweise Power 1000 V2 eine Expansion Battery 2000.
Darf ich unterschiedliche Solarpanels mischen?
DJI rät davon ab. Verwende elektrisch passende, gleichartige Module und plane Reihen- beziehungsweise Parallelschaltung so, dass Spannung, Strom und Leistung innerhalb der Portgrenzen bleiben.
Sind die Befestigungsschrauben enthalten?
Ja. Zum bestätigten Lieferumfang gehören drei M2,5-Innensechskantschrauben für die Befestigung am Ladegerät.
