Lippert Elektroblock EBL 211 mit Kontrolltafel LT 453Das Set kombiniert den Elektroblock EBL 211 für Steuerung, Überwachung und Ladung des 12-V-Bordnetzes mit der LED-Kontrolltafel LT 453. Es ist für 6-zellige Blei-Gel- und AGM-Batterien ausgelegt und enthält das vollständige Anschlussmaterial.
Passform und Details prüfen
Passt das zu Deinem Vorhaben?
Passt gut, wenn …Du planst ein 12-V-Bordnetz mit EBL 211, LT 453 und 18-A-Lademodul für Blei-Gel- oder AGM-Batterien.
Die Anzeigen für zwei Batterien, zwei Wassertanks, Netz, Pumpe und 12-V-Hauptschalter decken Deinen Bedarf ab.
Passt eher nicht, wenn …Dein Batteriesystem ist weder 6-zellige Blei-Gel- noch AGM-Technik oder benötigt eine andere Ladekennlinie.
Einbauplatz, Stecksystem oder vorhandene Fahrzeugelektrik sind nicht mit EBL 211 und LT 453 kompatibel.
Merkmale und praktischer Nutzen

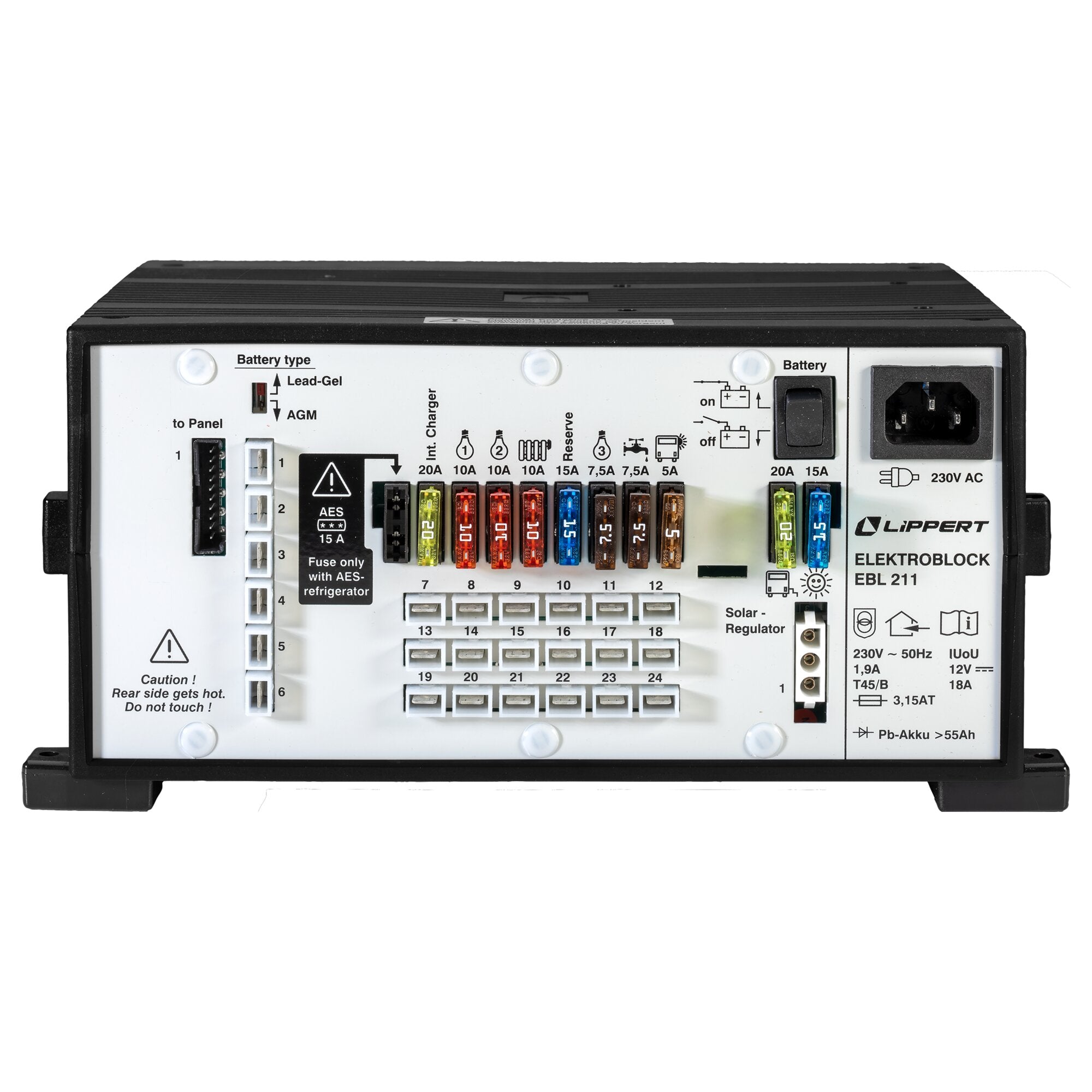

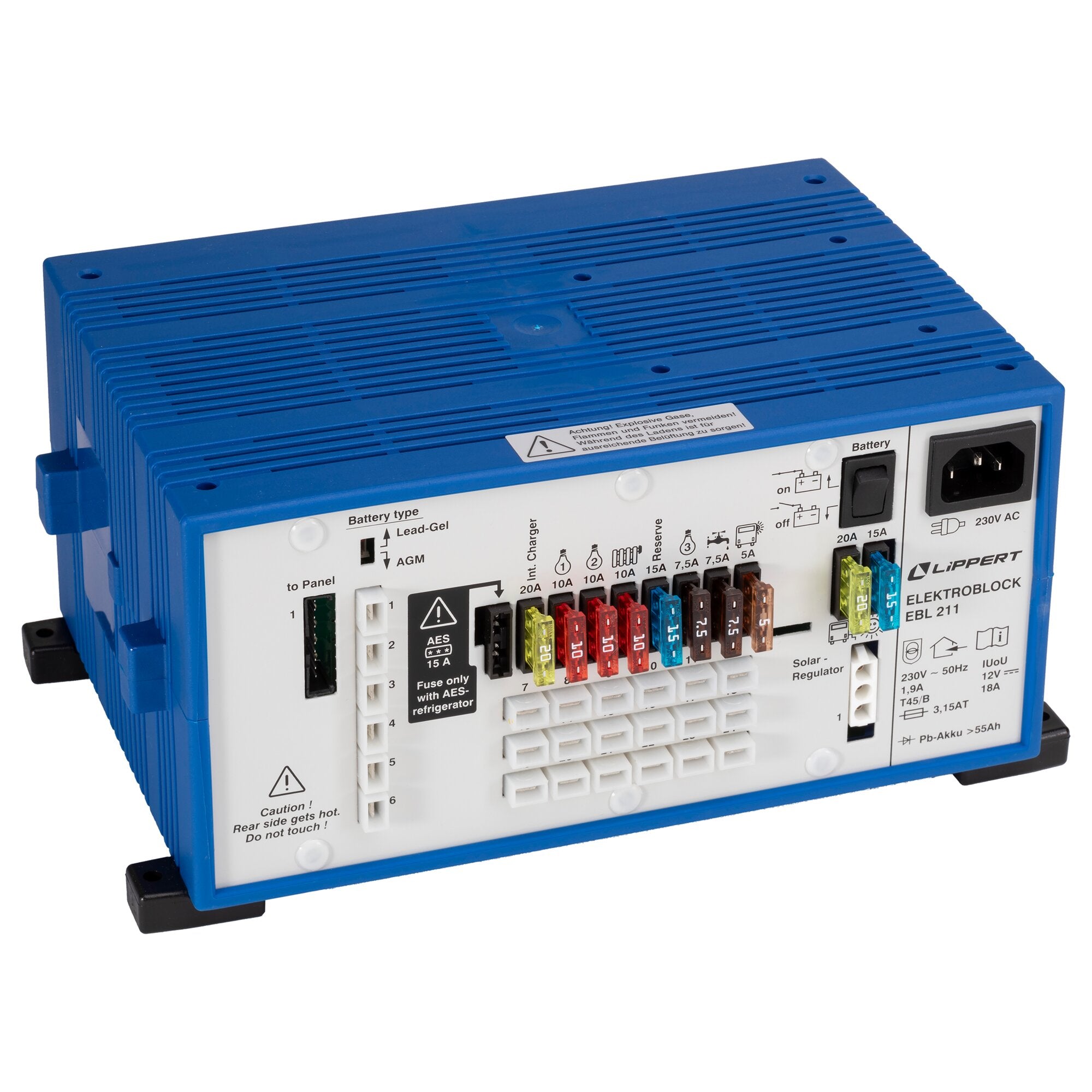

Zentrale 12-V-SteuerungDer EBL 211 koordiniert den kompletten 12-V-Stromkreis und vereint Lade-, Schalt- und Überwachungsfunktionen.
Übersichtliche LED-AnzeigeDie LT 453 zeigt Batterie- und Tankzustände sowie Netz-, Pumpen- und Hauptschalterstatus über Leuchtdioden.
Batterieschutz und WinterabschaltungBatteriewächtermodul, bistabiles Hauptrelais und Batterie-Trennschalter unterstützen Betrieb und Stilllegung.
Solar vorbereitetEin Anschluss für den Solar-Laderegler LR(M) 1218 ist vorgesehen.
Grenzen und Auswahlhinweise
Das 18-A-Lademodul ist für 6-zellige Blei-Gel- und AGM-Batterien beschrieben.
Vorhandene Verkabelung, Sicherungen, Batteriekapazität und Steckverbindungen müssen zum EBL 211 passen.
Technische Daten mit Praxisdeutung
SetElektroblock EBL 211, Bedientafel LT 453 und vollständiges Anschlussmaterial.
LademodulIUoU-Kennlinie, 18 A für 6-zellige Blei-Gel- und AGM-Batterien.

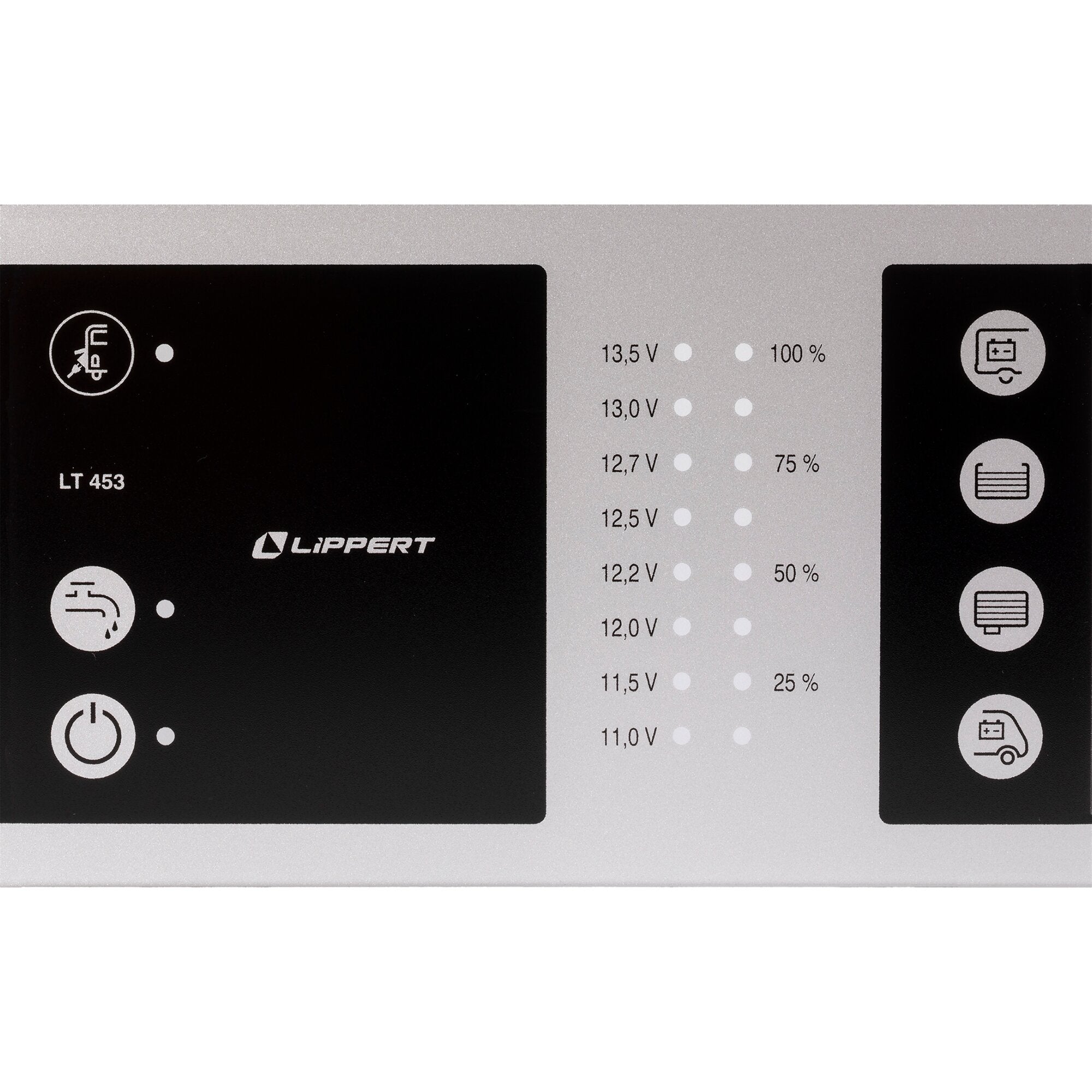

LT 453 AnzeigenBatteriespannung in 8 Stufen, Tankfüllstand in 4 Stufen für zwei Tanks sowie Batteriealarm und Schaltkontrollen.
MaßeEBL 211: 275 × 170 × 130 mm; LT 453: 180 × 25 × 112 mm.
Gewicht und Typ1,9 kg; Typ EBL211 + LT453, Hersteller-Teilenummer 9990321.
Lieferumfang
Elektroblock EBL 211, Systemkontrolltafel LT 453 und vollständiges Anschlussmaterial.
Anwendung und Pflege
Arbeiten am 12-V- und 230-V-System dürfen nur fachgerecht und spannungsfrei durchgeführt werden.
Batterietyp, Leitungsquerschnitte, Absicherung und Anschlussbelegung vor Inbetriebnahme vollständig prüfen.
Häufige Fragen
Welche Batterien kann das Lademodul laden?
Es ist mit IUoU-Kennlinie und 18 A für 6-zellige Blei-Gel- und AGM-Batterien beschrieben.
Was zeigt die LT 453 an?
Unter anderem die Spannung von Wohnraum- und Starterbatterie in acht Stufen, zwei Tankfüllstände in vier Stufen sowie Netz-, Pumpen- und Hauptschalterstatus.
Ist Anschlussmaterial enthalten?
Ja, die Beschreibung nennt vollständiges Anschlussmaterial im Set.
Kann ein Solarregler angeschlossen werden?
Der EBL 211 besitzt einen Anschluss für den Solar-Laderegler LR(M) 1218.
Black Raptor · Deine Auswahl
Das Set eignet sich für ein kompatibles 12-V-Bordnetz, wenn EBL 211, LT 453 und die 18-A-Ladung für Blei-Gel oder AGM vorgesehen sind. Wegen der Kombination aus 12-V-Steuerung und 230-V-Netzkontrolle gehört der Anschluss in fachkundige Hände.
