SCHUSSWINKEL · GRADANZEIGE · UNIVERSAL-SCHNITTSTELLE

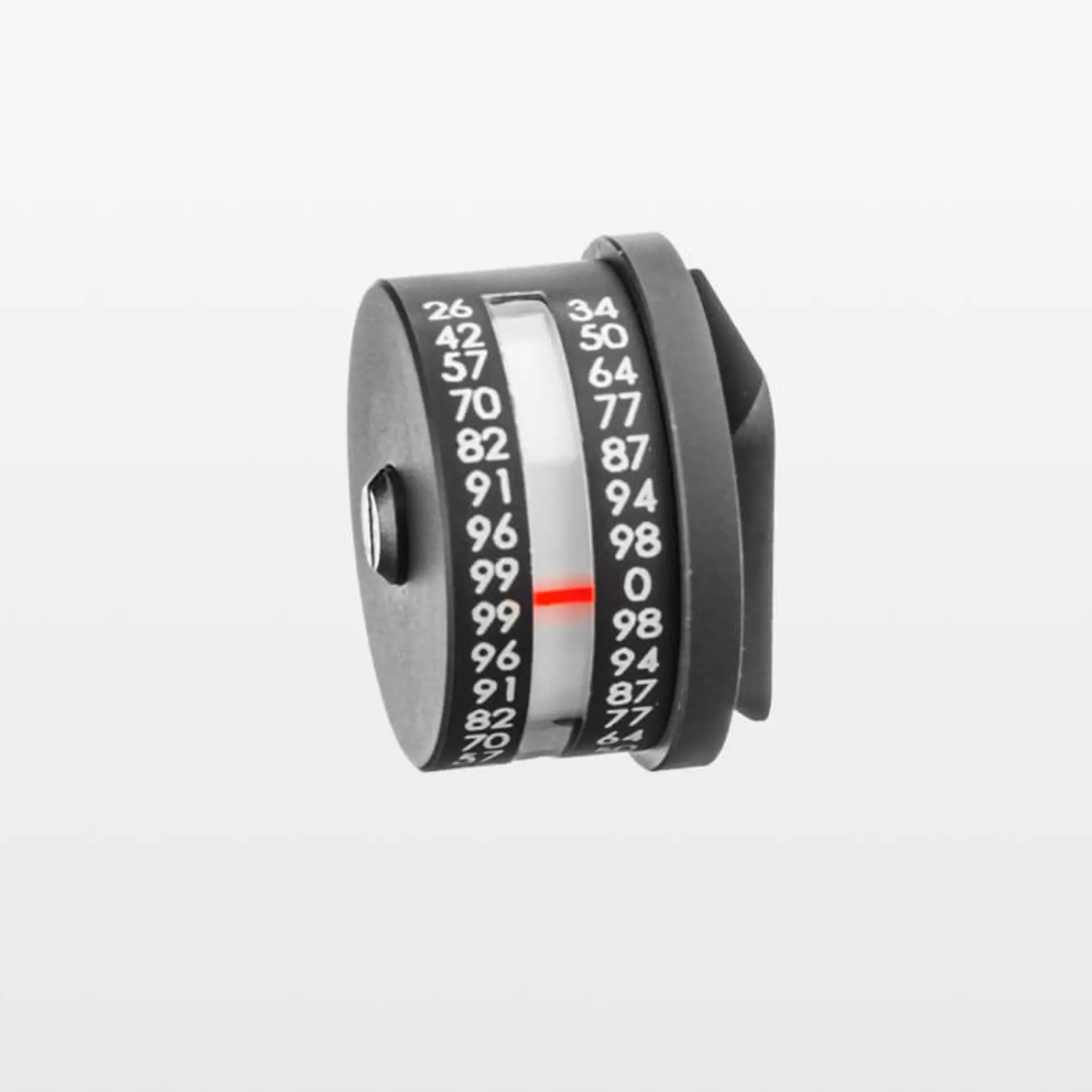

Winkel in Grad ablesen: ERATAC ADI Standard
Der ADI zeigt den tatsächlichen Schusswinkel in Grad. Er berechnet keine Ballistik – er liefert die Eingangsinformation, die du korrekt in deine ballistische Lösung übertragen musst.
Bei steilen Berg-, Hochsitz- oder Long-Range-Winkeln kann die horizontale Distanz deutlich von der gemessenen Schrägdistanz abweichen. Der ADI macht den Winkel direkt am Setup ablesbar.
Vor dem Kauf prüfen
-
Anzeige: Du benötigst eine Gradanzeige, nicht einen Cosinus-Indikator.
-
Schnittstelle: Eine kompatible ERATAC UNIVERSAL-Schnittstelle beziehungsweise der passende Halter muss vorhanden sein.
-
Ballistik: Dein Rechenweg oder Solver muss Winkel in Grad verarbeiten können.
Unsere Einschätzung aus Anwender- und Ausbildersicht
Die Standardversion ist die wirtschaftlichere Wahl für normale jagdliche und sportliche Einsatzbedingungen. Der Nutzen entsteht erst durch einen sauberen ballistischen Ablauf; bloßes Ablesen verändert keinen Haltepunkt.
Passt gut, wenn: du Winkelwerte in Grad für einen dokumentierten Ballistikprozess brauchst.
Nicht ideal, wenn: du eine automatische Korrektur, einen Entfernungsmesser oder eine reine Verkankontrolle erwartest.
Was im Einsatz wirklich zählt
-
Direkte Gradanzeige: leicht in Solver oder vorbereitete Winkeltabelle zu übertragen.
-
Optiknahe Montage: Wert kann im Anschlag kontrolliert werden.
-
Systemzubehör: passt in das ERATAC UNIVERSAL-Zubehörkonzept.
Ausbilder-/Anwendertipp: Vor dem Einsatz eine Trockenübung durchführen: Entfernung erfassen, Winkel ablesen, im Solver eingeben, Ergebnis kontrollieren. Unter Zeitdruck verhindert diese feste Reihenfolge Zahlendreher.
Grenzen, Kompatibilität und sichere Anwendung
Winkelanzeige und Libelle lösen unterschiedliche Probleme. Der ADI misst den Neigungswinkel; eine Libelle kontrolliert seitliches Verkanten.
Wichtiger Hinweis: Nie Winkelwert und Cosinuswert verwechseln. Beispielsweise sind 30 Grad nicht gleich Faktor 0,30.
Vergleich und sinnvolle Alternativen
Technische Praxisdaten
-
Artikelnummer: T0941-0002
-
Anzeige: Schusswinkel in Grad
-
Ausführung: Standard
-
System: ERATAC UNIVERSAL-Schnittstelle / passender Halter
-
Funktion: Messwertgeber; keine automatische Ballistikberechnung
Lieferumfang
Hersteller und Produktsicherheit
Hersteller: RECKNAGEL GmbH & Co. KG, Landwehr 4, 97493 Bergrheinfeld, Deutschland
Kontakt: info@recknagel.de · +49 (0)9721 94810-0 · www.eratac.de
Vor Montage und Verwendung die produktspezifische Anleitung beachten. Nur an kompatiblen, unbeschädigten Schnittstellen einsetzen; festen Sitz und sichere Funktion vor jeder Nutzung kontrollieren.
Häufige Fragen
Zeigt der ADI Grad oder Cosinus?
Diese Ausführung zeigt den Winkel in Grad.
Korrigiert der ADI den Haltepunkt?
Nein, er liefert nur den Winkelwert.
Ersetzt er eine Libelle?
Nein. Eine Libelle kontrolliert seitliches Verkanten.
Brauche ich einen Ballistikrechner?
Du brauchst zumindest einen verifizierten Rechenweg oder eine passende Winkeltabelle.
Was unterscheidet Standard und Mil-Spec?
Die Mil-Spec-Version ist für höhere spezifizierte Umweltanforderungen vorgesehen; die Grundanzeige bleibt der Winkel in Grad.
