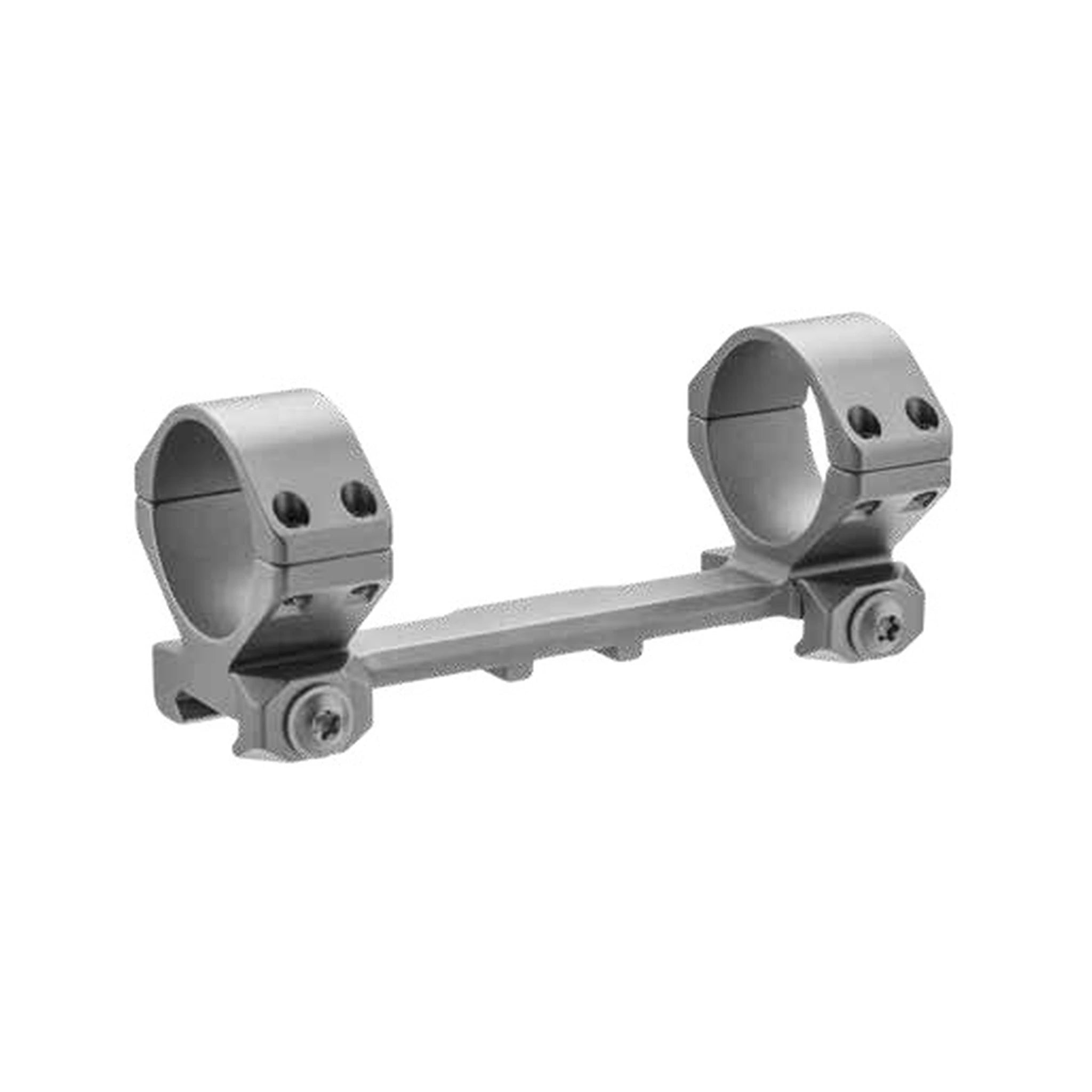

ERATAC SPEZIAL-BLOCKMONTAGE · 34 MM · 22 MM · 0 MOA
Wenn die Beleuchtung Platz kostet: Spezialmontage für das S&B 5–20×50 Ultra Short
Diese Schnellspann-Blockmontage wurde für die beleuchtete Ausführung des Schmidt & Bender 5–20×50 PM II / LP Ultra Short ausgelegt. Der auf 55 mm reduzierte Ringabstand schafft den nötigen Bauraum, wo eine normale Blockmontage mit dem Beleuchtungsmodul kollidieren kann.
Kurze Zielfernrohre haben wenig geraden Mittelrohrbereich. Bei der beleuchteten Ultra-Short-Version belegt das Bedienteil zusätzlichen Raum. Deshalb ist nicht nur 34 mm entscheidend, sondern vor allem der verfügbare Abstand zwischen den Ringen.
Vor dem Kauf prüfen
-
Zielfernrohr: Schmidt & Bender 5–20×50 PM II / LP Ultra Short in beleuchteter Ausführung.
-
Mittelrohr: 34 mm.
-
Ringabstand: Die Spezialmontage arbeitet mit 55 mm Abstand; Bedienelemente und Verstellweg am realen ZF prüfen.
-
Schiene: Waffe mit kompatibler Picatinny-Schiene und ausreichend nutzbarer Länge.
-
Höhe: 22 mm Bauhöhe plus 17 mm Mittelrohrradius ergibt ca. 39 mm von Schienenoberkante bis ZF-Mittelachse.
-
Vorneigung: 0 MOA – keine zusätzliche mechanische Höhenreserve.
Unsere Einschätzung aus Anwender- und Ausbildersicht
Für genau dieses kurze, beleuchtete S&B ist die reduzierte Ringdistanz der entscheidende Mehrwert. Für längere 34-mm-Zielfernrohre ist eine normale ERATAC Blockmontage meist universeller und bietet mehr Auflageabstand.
Passt gut, wenn: du die beleuchtete 34-mm-Version des S&B 5–20×50 PM II / LP Ultra Short auf Picatinny ohne Ringkollision montieren willst.
Nicht ideal, wenn: du ein anderes Zielfernrohr, eine andere Mittelrohrgröße, eine geneigte Montage oder bewusst maximalen Ringabstand benötigst.
Was im Einsatz wirklich zählt
-
55 mm Ringabstand: gezielt reduzierter Bauraum für das kurze beleuchtete Ultra-Short-ZF.
-
Schnellspannhebel: wiederholbare, werkzeuglose Abnahme bei korrekt eingestellter Klemmung.
-
22 mm Bauhöhe: kompakte Achshöhe von ca. 39 mm über Schienenoberkante bei 34-mm-Rohr.
-
0 MOA: neutrale Nulllinie ohne zusätzliche Vorneigung.
Ausbilder-/Anwendertipp: ZF zunächst lose in die Ringe legen, Augenabstand im stärksten Anschlag prüfen und erst dann die Montageposition auf der Schiene festlegen. Die Türme dürfen in keiner Position an den Ringen anstehen.
Grenzen, Kompatibilität und sichere Anwendung
Spezialgeometrie bedeutet geringe Universalität. Die reduzierte Ringdistanz ist für das genannte S&B-Modell gedacht und muss bei jeder abweichenden Optik vollständig neu geprüft werden.
Wichtiger Hinweis: Ringdeckel über Kreuz und nach Herstellerwert anziehen. Klemmhebel nur auf einer intakten Picatinny-Schiene einstellen; Überklemmung kann Schiene oder Montage beschädigen.
Vergleich und sinnvolle Alternativen
Technische Praxisdaten
-
Artikelnummer: T4001-341A
-
Mittelrohr: 34 mm
-
Bauhöhe: 22 mm
-
ZF-Mittelachse über Schiene: ca. 39 mm
-
Vorneigung: 0 MOA
-
Ringabstand: 55 mm
-
Klemmung: Schnellspannhebel
-
Herstellergewicht: ca. 294 g
-
Zieloptik: beleuchtetes S&B 5–20×50 PM II / LP Ultra Short
Lieferumfang
- 1× ERATAC Spezial-Blockmontage T4001-341A
- Montagewerkzeug / Unterlagen gemäß Herstellerumfang
Hersteller und Produktsicherheit
Hersteller: RECKNAGEL GmbH & Co. KG, Landwehr 4, 97493 Bergrheinfeld, Deutschland
Kontakt: info@recknagel.de · +49 (0)9721 94810-0 · www.eratac.de
Vor Montage und Verwendung die produktspezifische Anleitung beachten. Nur an kompatiblen, unbeschädigten Schnittstellen einsetzen; festen Sitz und sichere Funktion vor jeder Nutzung kontrollieren.
Häufige Fragen
Warum nur 55 mm Ringabstand?
Damit die Ringe neben den Bedienelementen des kurzen beleuchteten Ultra-Short-Zielfernrohrs Platz finden.
Passt die unbeleuchtete Version?
Die Spezialgeometrie ist für die beleuchtete Variante entwickelt; bei anderen Versionen ist eine Standardmontage meist sinnvoller.
Wie hoch liegt die optische Achse?
Bei 22 mm Bauhöhe und 34-mm-Rohr rechnerisch etwa 39 mm über der Schienenoberkante.
Hat die Montage Vorneigung?
Nein, diese SKU hat 0 MOA.
Passt jedes 34-mm-Zielfernrohr?
Nein. Rohrdurchmesser allein genügt nicht; gerade Rohrlänge, Türme, Augenabstand und Schienenposition müssen passen.
Sind die Hebel einstellbar?
Die Klemmung muss passend zur konkreten Picatinny-Schiene nach Herstellervorgabe eingestellt werden.
