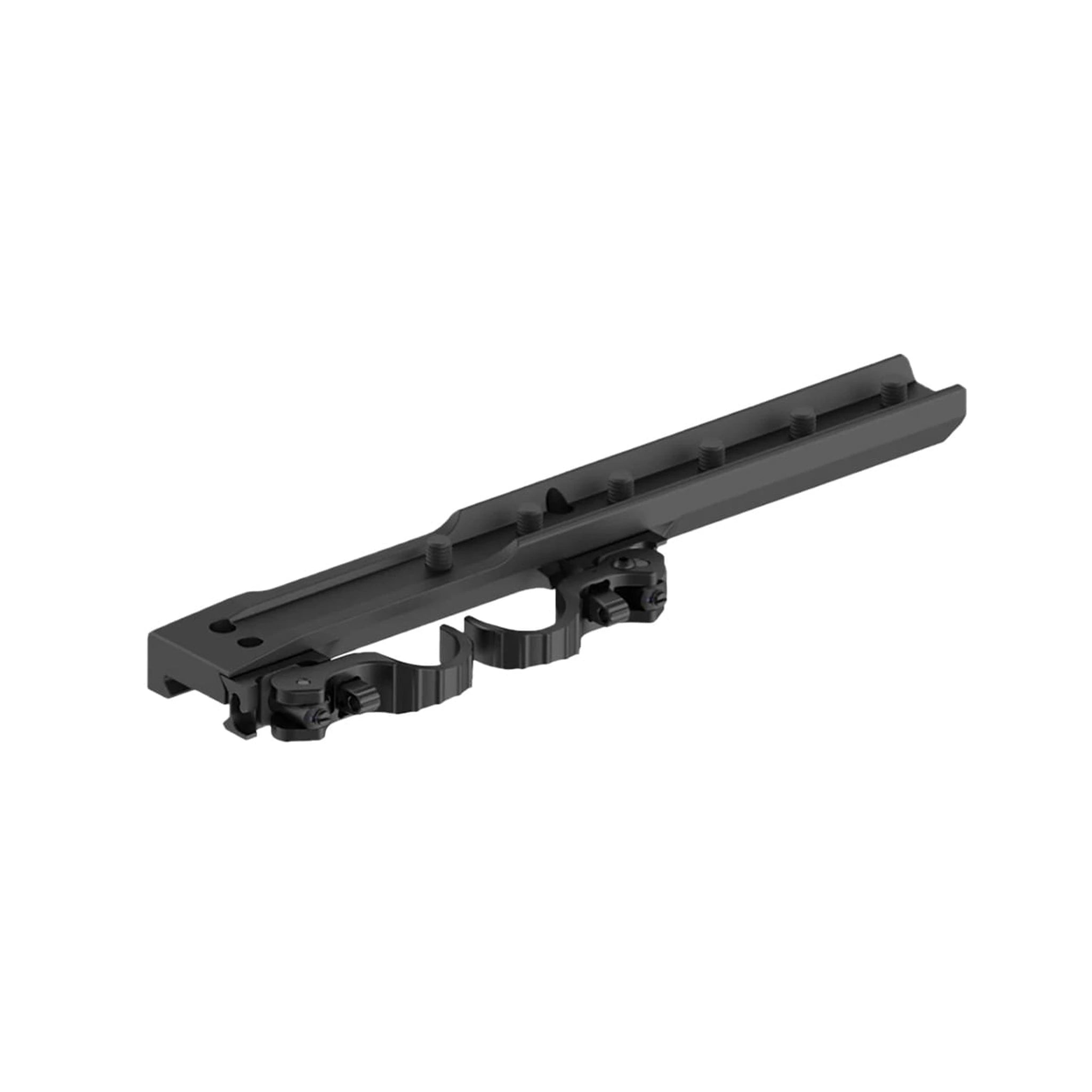

ERATAC BRÜCKENMONTAGE · PULSAR / YUKON · SCHNELLSPANNHEBEL
Pulsar/Yukon stabil auf Picatinny: lange Brücke mit Schnellspannhebeln
Die T4170-0010 verbindet eine passende Pulsar-/Yukon-Unterseite mit einer Picatinny- beziehungsweise Weaver-Schiene. Die lange Brücke schafft Positionierungsreserve; zwei Hebel ermöglichen die werkzeuglose Abnahme.
Digitale Nacht- und Wärmebildoptiken benötigen oft mehr Längenausgleich als klassische Zielfernrohre. Entscheidend sind jedoch nicht Markenname und Gesamtlänge allein, sondern das tatsächliche Bohr-/Anschlussbild auf der Geräteunterseite.
Vor dem Kauf prüfen
-
Geräteunterseite: Passende Pulsar-/Yukon-Schnittstelle muss exakt vorhanden sein; Modellname allein reicht nicht.
-
Waffenschiene: Intakte Picatinny- oder passende Weaver-Schiene mit genügend nutzbarer Länge.
-
Position: Augenabstand, Bedientasten, Ladeweg und Auswurffenster im kompletten Setup prüfen.
-
Höhe: Hersteller-/Händlerangabe BH 10 mm; Gerätegeometrie kommt zusätzlich hinzu.
-
Länge: Herstellerbezeichnung 192 mm; die Gesamtlänge wird im Fachhandel mit ca. 219 mm angegeben.
Unsere Einschätzung aus Anwender- und Ausbildersicht
Die Hebelversion ist richtig, wenn das Gerät regelmäßig abgenommen wird. Bleibt die Optik dauerhaft auf derselben Waffe, kann die Schwesterversion mit Muttern wirtschaftlicher und flacher in der Bedienung sein.
Passt gut, wenn: dein konkret geprüftes Pulsar-/Yukon-Gerät die passende Unterseite besitzt und du eine lange, schnell abnehmbare Picatinny-Brücke brauchst.
Nicht ideal, wenn: du nur nach Marke kaufst, das Anschlussbild nicht geprüft hast oder eine direkte Ringmontage für ein Zielfernrohr suchst.
Was im Einsatz wirklich zählt
-
Lange Brücke: mehr Spielraum für Augenabstand und Waffenposition.
-
Zwei Schnellspannhebel: werkzeuglose Abnahme bei korrekt eingestellter Klemmung.
-
7075-Aluminium: hochfestes, harteloxiertes Basismaterial laut Fachhandelsangabe.
-
Niedrige Brückenhöhe: BH 10 mm als kompakte Verbindungsebene.
Ausbilder-/Anwendertipp: Vor der Bestellung die Unterseite fotografieren und Lochbild beziehungsweise Montageprofil mit der Herstellerzeichnung abgleichen. Nach Montage die Optik bei geschlossener und geöffneter Schaftposition auf Augenabstand testen.
Grenzen, Kompatibilität und sichere Anwendung
Nicht jede Pulsar- oder Yukon-Optik nutzt dieselbe Unterseite. Ohne exakte Modell- und Schnittstellenbestätigung ist keine Kompatibilität zugesichert.
Wichtiger Hinweis: Nach jedem Abnehmen Hebelspannung und festen Sitz prüfen. Nullpunkt nach Erstmontage und nach wesentlichen Änderungen kontrollieren; Wiederholgenauigkeit setzt identische Schienenposition und saubere Kontaktflächen voraus.
Vergleich und sinnvolle Alternativen
Technische Praxisdaten
-
Artikelnummer: T4170-0010
-
Geräteseitige Schnittstelle: passende Pulsar-/Yukon-Unterseite
-
Waffenseitige Schnittstelle: Picatinny / passende Weaver-Schiene
-
Klemmung: 2 Schnellspannhebel
-
Herstellerbezeichnung: Länge 192 mm
-
Gesamtlänge laut Fachhandel: ca. 219 mm
-
Bauhöhe: 10 mm
-
Material: 7075 Aluminium, harteloxiert laut Fachhandel
Lieferumfang
- 1× ERATAC Brückenmontage T4170-0010
- Befestigungsteile gemäß Herstellerumfang
Hersteller und Produktsicherheit
Hersteller: RECKNAGEL GmbH & Co. KG, Landwehr 4, 97493 Bergrheinfeld, Deutschland
Kontakt: info@recknagel.de · +49 (0)9721 94810-0 · www.eratac.de
Vor Montage und Verwendung die produktspezifische Anleitung beachten. Nur an kompatiblen, unbeschädigten Schnittstellen einsetzen; festen Sitz und sichere Funktion vor jeder Nutzung kontrollieren.
Häufige Fragen
Passt die Montage an jedes Pulsar-Gerät?
Nein. Das konkrete Anschlussbild der Geräteunterseite muss passen.
Was bedeutet 192 mm?
Das ist die Hersteller-/Produktbezeichnung der langen Ausführung; die gesamte Baulänge wird im Fachhandel mit etwa 219 mm angegeben.
Was ist der Unterschied zu T5170-0010?
T4170-0010 nutzt Schnellspannhebel; T5170-0010 wird mit Muttern geklemmt.
Passt sie auf Weaver?
Sie wird für Picatinny beziehungsweise passende Weaver-Schienen angeboten; die reale Nut- und Klemmgeometrie muss passen.
Bleibt der Nullpunkt erhalten?
Nur bei sauberer, identischer Montageposition und korrekt eingestellter Klemmung; der Treffpunkt ist zu kontrollieren.
Wie hoch baut die Brücke?
Die angegebene Bauhöhe beträgt 10 mm, hinzu kommt die Geometrie des Geräts.
