FIAMMA F80s · ORIGINAL-ERSATZTEIL · 320–450 / AUSZUG 250 CM
Gelenkarm für Fiamma F80s: rechts oder links richtig auswählen
Ein vorgespanntes Markisenbauteil bestellt man nicht nach Ähnlichkeit: Dieser Gelenkarm ist für die Fiamma F80s in den Größen 320–450 mit 250 cm Auszug und den Produktionsstand vor S/N 9431697-A03-701732 zugeordnet. Wähle die Seite anhand der Fiamma-Ersatzteilzeichnung – rechts 98673-228 oder links 98673-226.
Hier findest du die vollständige Kaufprüfung, eine eindeutige Variantenzuordnung und wichtige Sicherheitshinweise, damit aus einem beschädigten Gelenkarm keine Fehlbestellung oder riskante Reparatur wird.
F80s 320–450Nur in dieser bestätigten Modell- und Größenfamilie
250 cm AuszugAndere Auszugslängen separat zuordnen
Vor S/N 9431697-A03-701732Vollständigen Grenzwert prüfen, nicht nur die Ziffernfolge
1 GelenkarmRechte oder linke Ausführung, keine komplette Markise
Passt / passt nichtVariantenSicherheitFAQ
Passt der Gelenkarm zu deiner Markise?
✓ Passt – wenn alle Punkte erfüllt sind
- Markise nachweislich Fiamma F80s 320, 370, 400 oder 450 in der zugeordneten Ersatzteilfamilie.
- Der Auszug ist 250 cm.
- Die vollständige Seriennummer liegt vor 9431697-A03-701732; Fiamma-Ersatzteilzeichnung bestätigt die Zuordnung.
- Benötigte rechte oder linke Gelenkarmposition stimmt mit der gewählten Fiamma-Teilenummer überein.
✕ Passt nicht bzw. nicht ungeprüft – wenn …
- Du eine F80s 290 / 200 cm Auszug oder eine andere Fiamma-Baureihe besitzt.
- Die S/N an oder nach der Modellgrenze liegt oder nur unvollständig lesbar ist.
- Du einen Stützfuß, eine Armaufnahme oder einen Gelenkhalter statt des Gelenkarms ersetzen musst.
- Die Seite nur aufgrund eines Fotos oder der Blickrichtung „rechts/links“ geschätzt wurde.
Wichtige Abgrenzung: Für die F80s 290 / Auszug 200 cm wird der rechte Arm 98673-227 separat geführt. Bei späteren Produktionsständen nennt der Ersatzteilkatalog andere Positionen (unter anderem 98673-245 rechts / 98673-244 links). Diese Nummern sind keine pauschale Umrüstfreigabe.
Welche Variante bestellen? Rechts und links im direkten Vergleich
Entscheidend ist die Positionsangabe der passenden Fiamma-Explosionszeichnung, nicht die Perspektive, aus der du auf den Wohnwagen blickst. Pro Bestellung erhältst du genau einen Gelenkarm der gewählten Seite.
Die Shopvarianten und SKUs entsprechen der aktuellen Produktzuordnung. Baumaße und Gewicht sind Kontrollwerte, keine alleinige Kompatibilitätsfreigabe.
8 Kaufprüfpunkte, die eine Rücksendung vermeiden helfen
-
Baureihe: F80s sicher am Typenschild identifizieren – nicht nur an der Kassettenform.
-
Größe: Modellvariante 320 bis 450 nachweisen.
-
Auszug: 250 cm mit der tatsächlichen Ausführung vergleichen.
-
Seriennummer: Alle Ziffern und Zusatzzeichen lesbar erfassen.
-
Grenzwert: Herstellerzuordnung „< 9431697-A03-701732“ mit dem vollständigen Code abgleichen.
-
Defekte Seite: Position in der Explosionszeichnung statt nach Blickrichtung festlegen.
-
Bauteil: Gelenkarm von Stützfuß, Armrutsche, Gelenkhalter und Kassettenanschluss unterscheiden.
-
Folgeschaden: Gegenarm, Frontblende und Aufnahmen durch eine Fachwerkstatt beurteilen lassen.
Black-Raptor-Praxistipp: Vor der Bestellung drei Bilder bereithalten: vollständiges Typenschild, ganze Markise und die beschädigte Gelenkarmposition. Ergänze die Positionsnummer aus dem Fiamma Spare Parts Catalogue 2026, Seite 20. Einen beschädigten, vorgespannten Gelenkarm dafür nicht probeweise ausfahren oder demontieren.
Technische Daten und echte Grenzen
Abmessungen helfen beim groben Größencheck und Transportplanen. Sie ersetzen keine Fiamma-Teilefreigabe. Insbesondere ähnlich lange Arme können andere Anschlüsse, Federkräfte oder Produktionsstände haben. Das tatsächliche Versandkartonmaß ist nicht bestätigt und darf nicht aus den Bauteilmaßen abgeleitet werden.
Montage & Sicherheit: Vorspannung ernst nehmen
Verletzungsgefahr: Gelenkarme der F80s stehen unter mechanischer Spannung. Eine beschädigte oder verkantete Markise nicht testweise öffnen. Gelenke, Schrauben oder Halter nicht ohne die vorgeschriebene Sicherung lösen. Austausch und Einstellung gehören in die Hände eines qualifizierten Fachbetriebs.
Praxisablauf für Prüfung, Tausch und Abnahme
-
Schaden sichern: Markise außer Betrieb nehmen. Bei sichtbaren Verformungen nicht weiter kurbeln und nicht unter dem defekten Arm arbeiten.
-
Identität bestimmen: Werkstatt verifiziert Typenschild, komplette S/N, Seite und Ersatzteilposition; bei unzugänglichem Schild sichere Vorgehensweise wählen.
-
Gesamtsystem prüfen: Gegenüberliegenden Gelenkarm, Armaufnahmen, Frontblende, Kassette und Stützfüße auf Begleitschäden kontrollieren.
-
Fachgerecht austauschen: Werkstatt sichert die Mechanik, montiert nach zur Version gehörender Fiamma-Anleitung und stellt sie entsprechend den Herstellerangaben ein.
-
Funktionsabnahme: Gleichmäßiges Öffnen/Schließen, korrekten Sitz, symmetrischen Lauf, Tuchspannung und sicheres vollständiges Schließen überprüfen.
-
Im Betrieb beobachten: Nach Windbelastung oder bei Geräuschen, Schiefstand und Blockaden die Markise nicht weiter betätigen und prüfen lassen.
Ein neuer Gelenkarm behebt nicht automatisch eine verbogene Kassettenaufnahme oder beschädigte Frontblende. Ob ein Arm oder weitere Teile nötig sind, entscheidet das tatsächliche Schadensbild – nicht eine pauschale Austauschregel.
Lieferumfang – und was ausdrücklich nicht enthalten ist

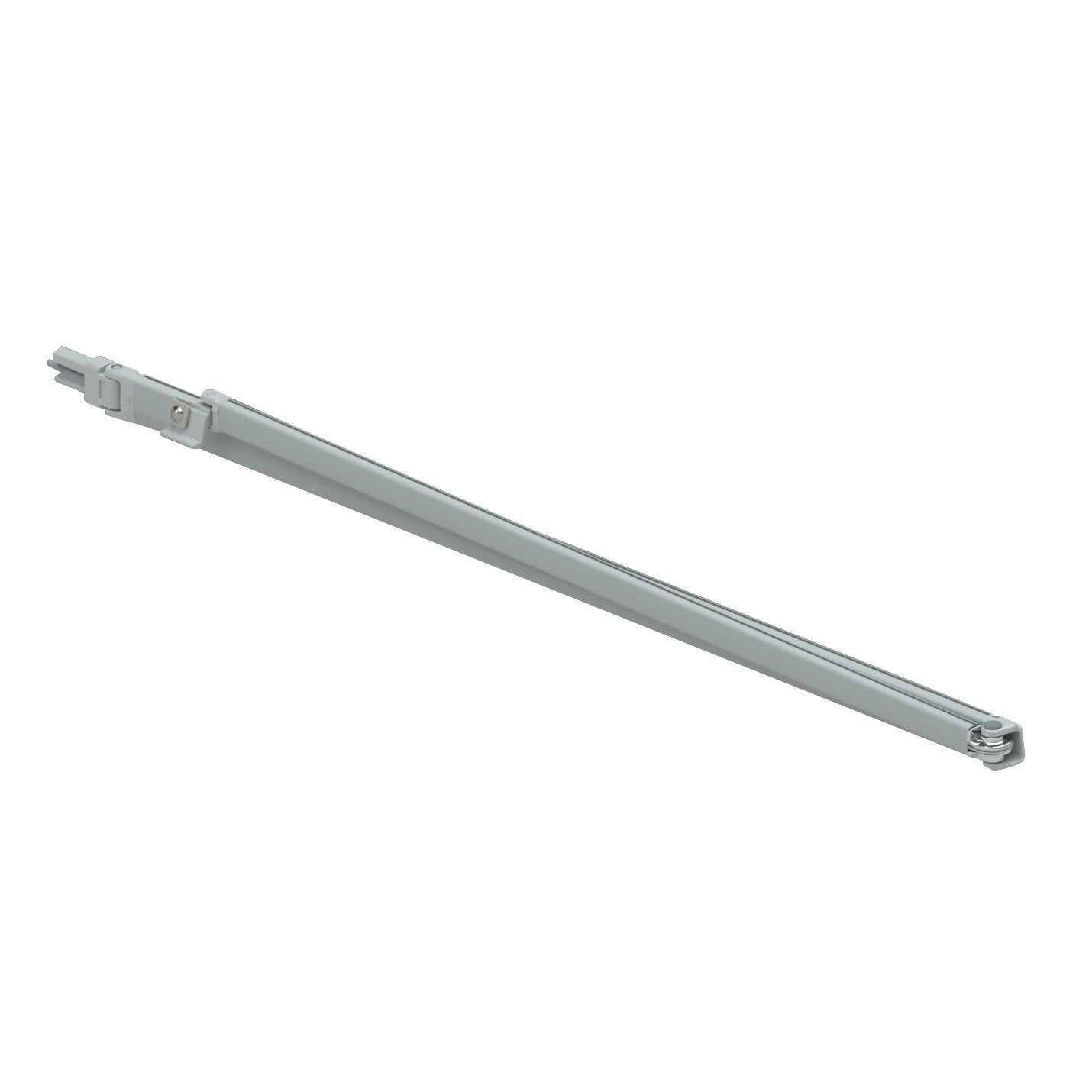

Enthalten: 1 × Fiamma F80s Gelenkarm in der ausgewählten Variante rechts (98673-228) oder links (98673-226).
Nicht zugesagt beziehungsweise nicht enthalten: zweite Armseite, vollständige Markise, Frontblende, Stützfüße, einzelne Gelenkhalter/Armrutschen, Reparaturleistung, Montagewerkzeug und nicht ausdrücklich zur Ersatzteilposition gehörende Befestigungs- oder Zusatzteile.
Vor Annahme oder Werkstattmontage: Verpackung und Profile auf Transportschäden prüfen; einen verformten Gelenkarm nicht verbauen. Wegen des langen Bauteils Transportplatz großzügig planen. Konkrete Kartonlänge und Versandgewicht sind nicht verbindlich bestätigt.
FAQ: 12 Fragen vor der Ersatzteilbestellung
1. Sind rechter und linker Gelenkarm austauschbar?
Nein. Rechts ist die Fiamma-Teilenummer 98673-228 (SKU FRA071454), links 98673-226 (SKU FRA071453). Vor Bestellung die Positionszeichnung abgleichen.
2. Gilt der Gelenkarm auch für die F80s 290?
Nein, nicht allein wegen der Baureihenbezeichnung. Für F80s 290 / Ext. 200 wird zum Beispiel der rechte Arm 98673-227 separat geführt.
3. Reicht „Seriennummer kleiner 9431697“ als Prüfung?
Nein. Der im Fiamma-Katalog angegebene Grenzwert lautet vollständig 9431697-A03-701732. Zusatzzeichen und die konkrete Herstellerzuordnung zählen mit.
4. Was, wenn mein Typenschild nicht lesbar ist?
Nicht anhand des Baujahrs oder eines ähnlichen Fotos raten. Die Werkstatt beziehungsweise Fiamma muss Modell, Auszug, Produktionsstufe und passende Ersatzteilposition bestätigen.
5. Ist „rechts“ aus Sicht vor dem Fahrzeug gemeint?
Eine allgemeine Blickrichtungsregel ist hier zu fehleranfällig. Maßgeblich ist die rechte Position laut der passenden Fiamma-Ersatzteilzeichnung.
6. Kann ich den Gelenkarm selbst tauschen?
Die Mechanik steht unter Spannung und kann bei unsachgemäßem Lösen plötzlich ausschlagen. Ohne fachgerechte Sicherung, Herstelleranleitung und Ausbildung nicht eigenständig demontieren; qualifizierte Werkstatt beauftragen.
7. Muss ich beide Gelenkarme auf einmal bestellen?
Nicht grundsätzlich. Ein Fachbetrieb sollte beide Arme und die Anschlussstellen prüfen; nur die tatsächlich erforderlichen korrekt zugeordneten Teile bestellen.
8. Ist ein defekter Stützfuß dasselbe wie ein Gelenkarm?
Nein. Stützfuß, Stützfußgelenk, Armrutsche und Gelenkarm sind unterschiedliche Ersatzteilpositionen. Ein Stützfußschaden erfordert nicht automatisch diesen Artikel.
9. Ist die Abmessung 1.400 mm ein ausreichender Bestellnachweis?
Nein. Ähnliche Maße sagen nichts Verlässliches über Anschlüsse, Spannungsmechanik und den Produktionsstand aus. Fiamma-Teilenummer und S/N sind entscheidend.
10. Kann ich einen Arm für eine neuere Seriennummer passend machen?
Für eine solche Anpassung liegt keine Freigabe vor. Die späteren Ersatzteilnummern im Fiamma-Katalog sind getrennt zu prüfen; mechanisches Umarbeiten vorgespannten Bauteilen ist keine sichere Alternative.
11. Bekomme ich ein Paar und alle Halterungen?
Nein. Geliefert wird ein einzelner Gelenkarm der gewählten Seite. Andere Ersatzteilpositionen und nicht ausdrücklich genannte Anbauteile sind nicht zugesagt.
12. Was gehört nach der Reparatur zur Endkontrolle?
Die Werkstatt prüft Befestigungen, Anschlussstellen, parallelen Lauf, Schließstellung und Tuchspannung. Verkanten, einseitige Belastung oder ungewöhnlicher Widerstand müssen vor weiterer Nutzung behoben werden.
Black-Raptor-Fazit
Der Fiamma F80s Gelenkarm für 320–450 / Ext. 250 ist die richtige Ersatzteilwahl, wenn Modell, vollständige Seriennummer, defekte Armposition und Fiamma-Teilenummer übereinstimmen. Der Preis eines falschen Gelenkarms ist nicht nur eine Rücksendung, sondern möglicherweise ein zusätzlicher Eingriff in eine bereits beschädigte, vorgespannte Markise. Deshalb erst sauber zuordnen und anschließend fachgerecht tauschen lassen.
Hersteller: Fiamma S.p.A., Via S. Rocco 56, 21010 Cardano al Campo (VA), Italien · fiamma@fiamma.it · Fiamma-Kundendienst. Technische Ersatzteilzuordnung: Fiamma Ersatzteilkatalog 2026, Seite 20.
