TIMBERLINE 2.0 · ALL-IN-ONE · MPN 32-TL-2.0 · SKU FRA309632
Diesel-Hybridheizung, Warmwasser und Zonensteuerung in einem zentralen System
Timberline 2.0 bündelt die Hauptkomponenten einer hydronischen Wohnmobilheizung in einem zentralen XT-Modul. Das System erwärmt Glykol für Raumheizung und Durchlauf-Warmwasser und kombiniert in der europäischen Ausführung Kraftstoffbetrieb mit einem integrierten 230-V-/1.500-W-Elektroheizstab.
2 Heizkreise
Getrennte Wärmeverteilung.
bis 5 Zonen
Individuelle Raumregelung.
1.500 W / 230 V
Elektrische Zusatzwärme bei Landstrom.
29,3 kg
Nettogewicht des angebotenen Systems.
Was Timberline 2.0 von einer klassischen Luftheizung unterscheidet
Timberline arbeitet hydronisch: Ein Brenner erhitzt ein Glykolgemisch, das über Heizkreise zu Konvektoren bzw. Gebläse-Wärmetauschern geführt wird. Gleichzeitig versorgt der integrierte Wärmetauscher die Warmwasserbereitung. Dadurch können Raumwärme und Warmwasser aus einem gemeinsamen System erzeugt werden.
Timberline 2.0 erweitert das Konzept um zwei unabhängige Heizkreise, bis zu fünf Zonen, automatischen Sommer-/Winterbetrieb, Touchscreen-Steuerung, mögliche Fußbodenheizung und CAN-Bus-Bereitschaft.
Passt gut, wenn …
- du Heizung und Warmwasser in einem hydronischen System kombinieren willst,
- mehrere Heizbereiche getrennt geregelt werden sollen,
- Dieselbetrieb unterwegs und elektrische Zusatzwärme am Landstrom gewünscht sind,
- genügend Einbauraum für Modul, Brenner, Leitungen und Booster vorhanden ist.
Passt eher nicht, wenn …
- du eine einfache Plug-and-play-Luftheizung suchst,
- Kraftstoff-, Abgas-, Kühlmittel-, Wasser- und 230-V-Installation nicht fachgerecht realisiert werden können,
- der verfügbare Einbauraum und Leitungsweg ungeklärt sind,
- du den Einbau ohne systematische Planung des gesamten Heizkreises vornehmen möchtest.
Vor Bestellung planen
Das System ist nur so gut wie seine Installation
Vor Bestellung müssen Brennerposition, Abgas- und Ansaugführung, Kraftstoffversorgung, Heizkreise, Boosterpositionen, Warmwasserleitungen, Frostschutzkonzept sowie 12-V- und 230-V-Anbindung feststehen. Gerade bei einem hydronischen System entscheidet die Leitungsführung wesentlich über Entlüftbarkeit, Wärmeverteilung und Servicezugang.
Die 230-V-Elektroheizung funktioniert nur bei Landstrom. Bei höherem Wärmebedarf kann der Kraftstoffbrenner zusätzlich zugeschaltet werden; das Energiemanagement priorisiert den elektrischen Betrieb.
Technische Daten & Identität
- System
- Timberline 2.0 All-in-One
- Hersteller-/Systemnummer
- 32-TL-2.0
- Black-Raptor SKU
- FRA309632
- EAN / GTIN
- 4041431164295
- Nettogewicht
- 29,3 kg
- Bordnetz
- 12 V
- Elektro-Heizstab EU-Ausführung
- 1.500 W / 230 V
- Heizkreise
- 2
- Heizzonen
- bis zu 5
- Brenner-Kompatibilität
- Compact 5 kW oder 10 kW; angebotene Set-Konfiguration mit 5-kW-Brenner

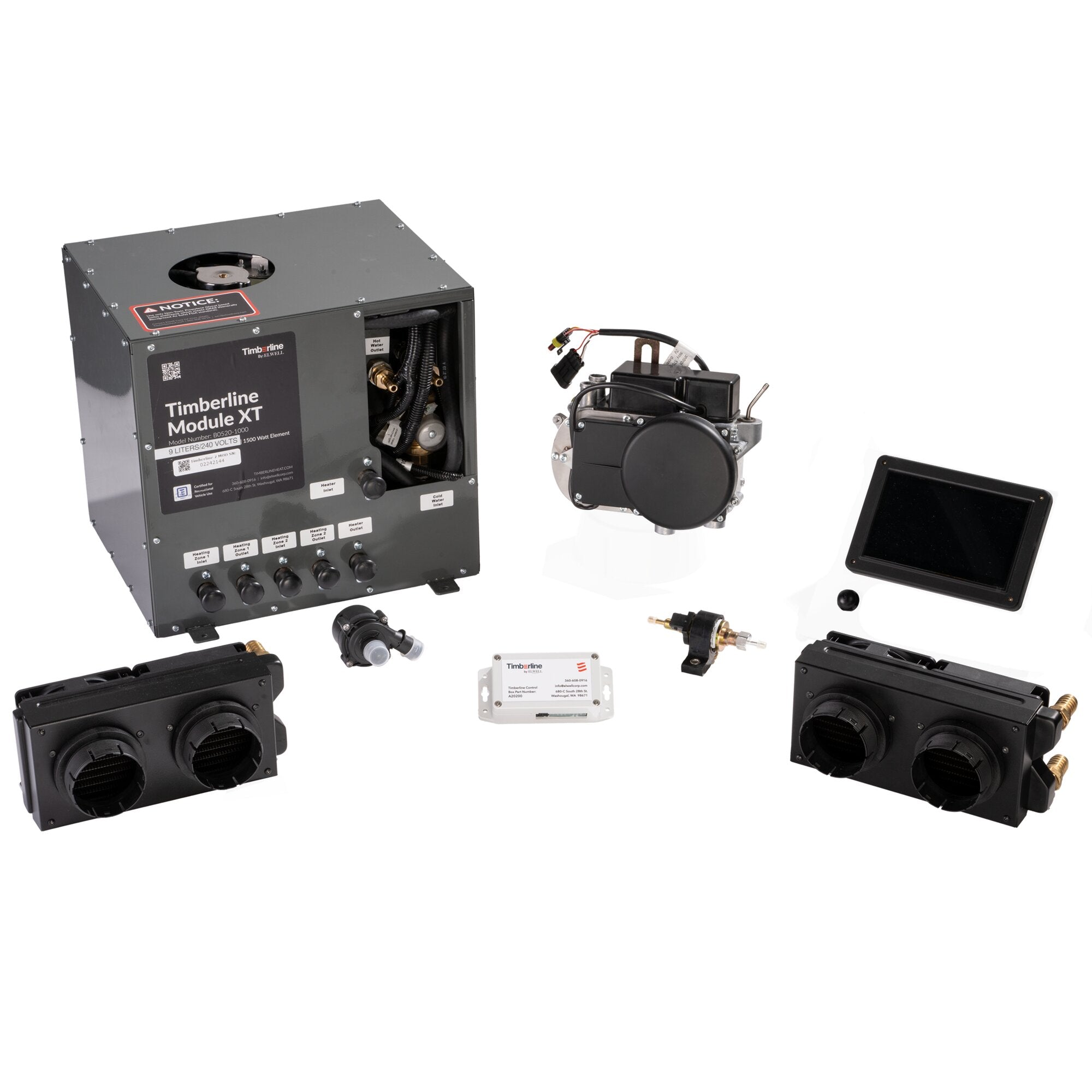

Lieferumfang des angebotenen Systems
- Timberline 2.0 XT-Modul mit Ausgleichsbehälter
- integrierter 230-V-/1.500-W-Elektro-Heizstab
- integrierter Warmwasser-Wärmetauscher und Füllstandsschalter

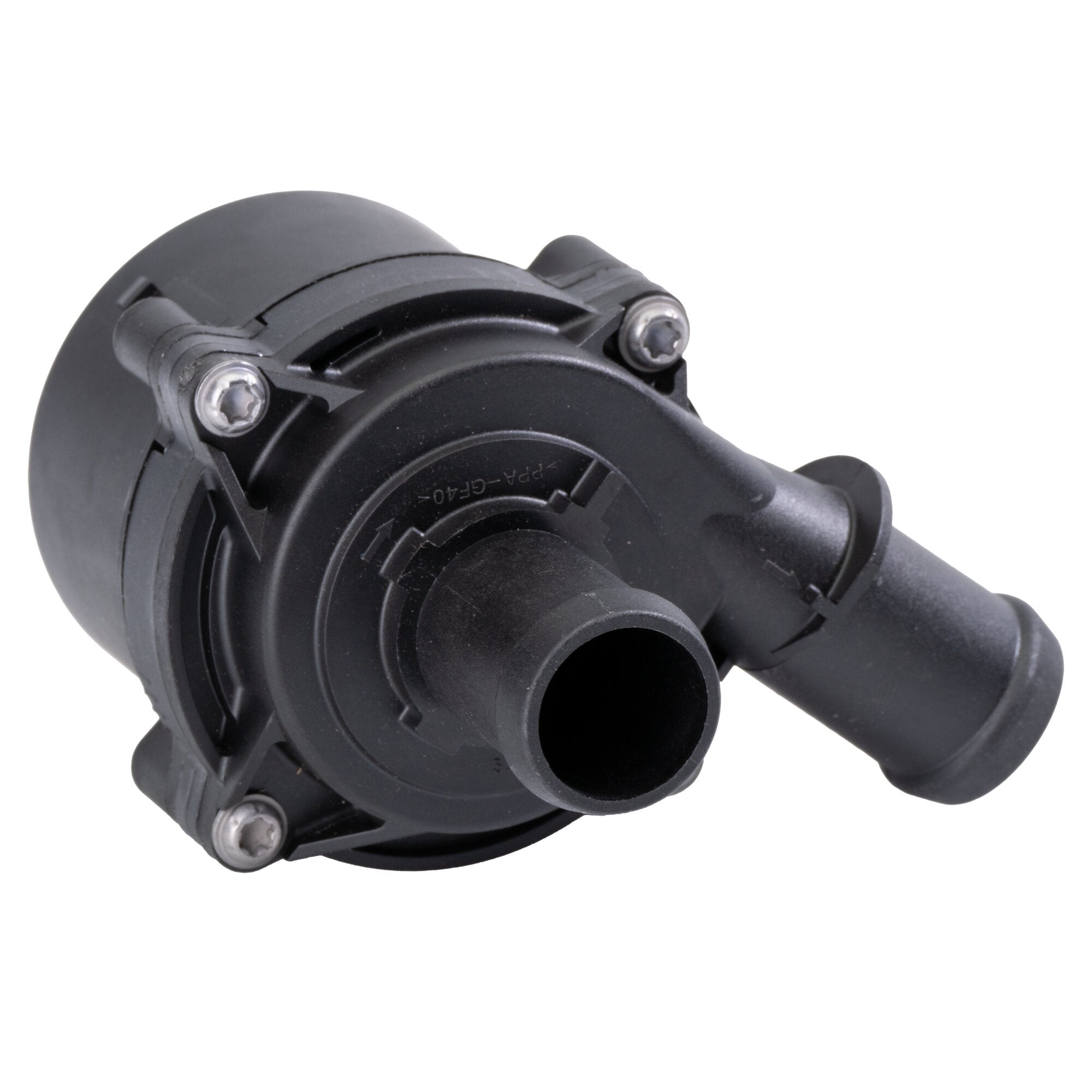

- Pumpen für die Heizkreise

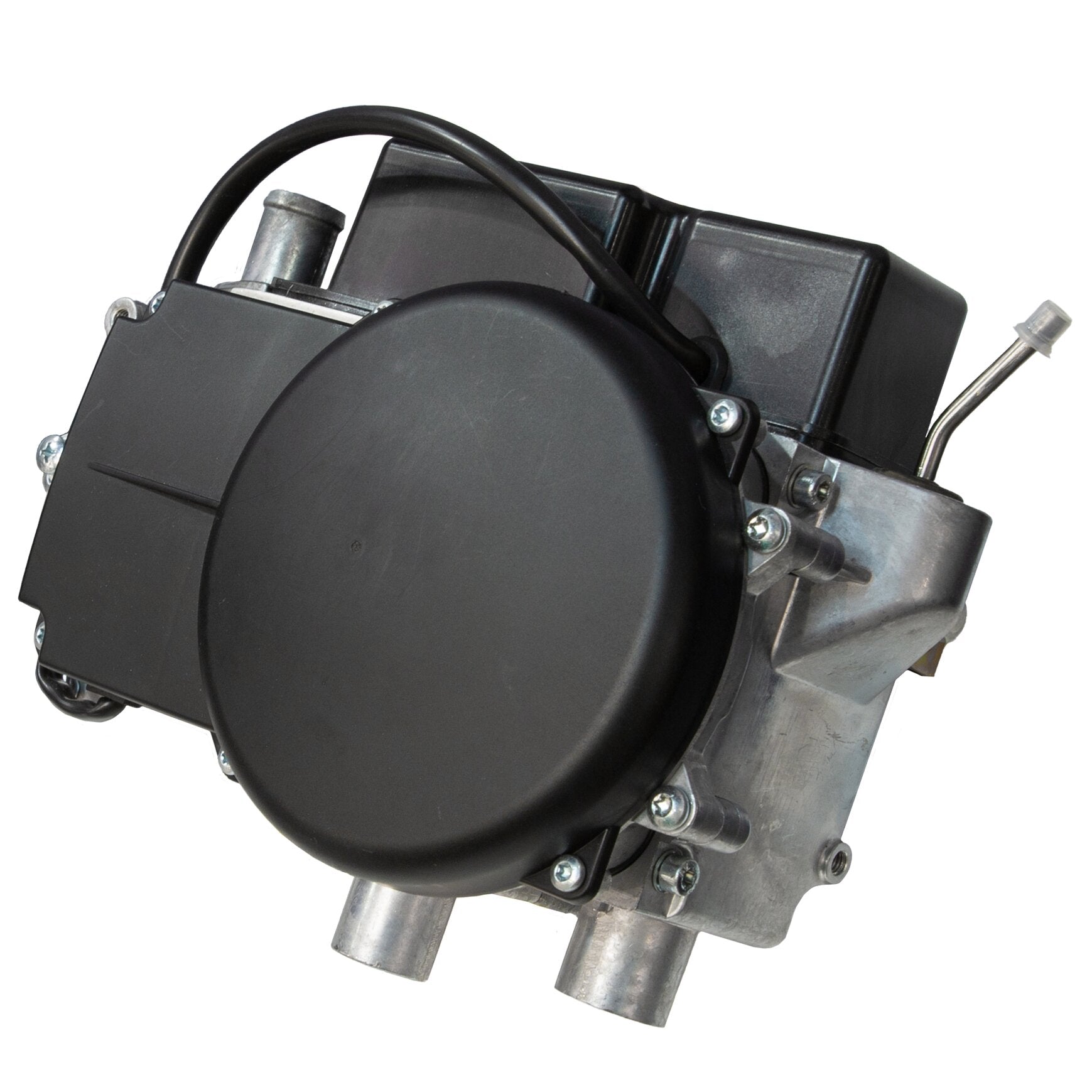

- 5-kW-Brenner mit Ansaug-/Abgaskomponenten gemäß Set-Konfiguration

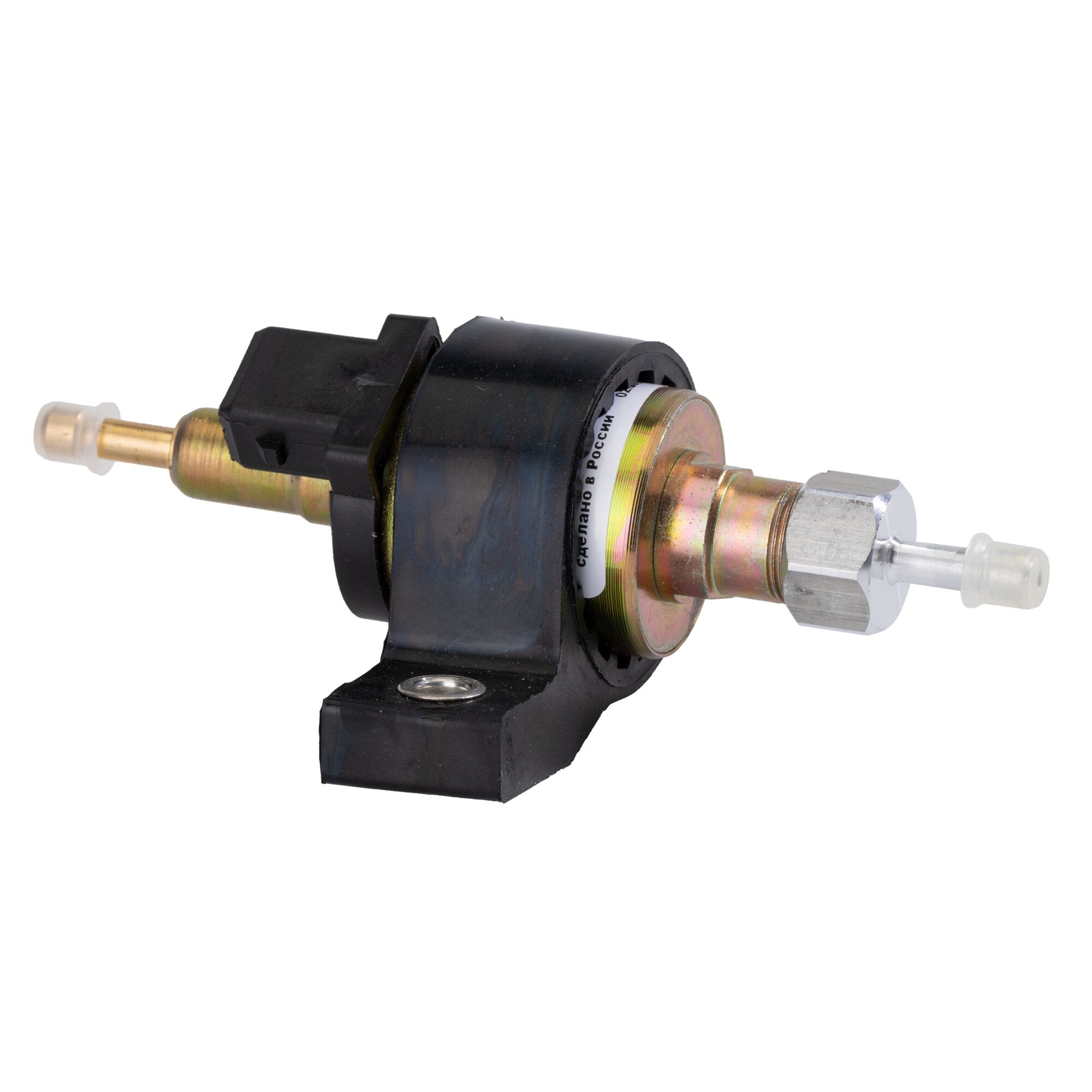

- Dieselpumpe mit Halter, Anschlüssen und Leitung
- Touch-Bedienteil / Steuerungseinheit

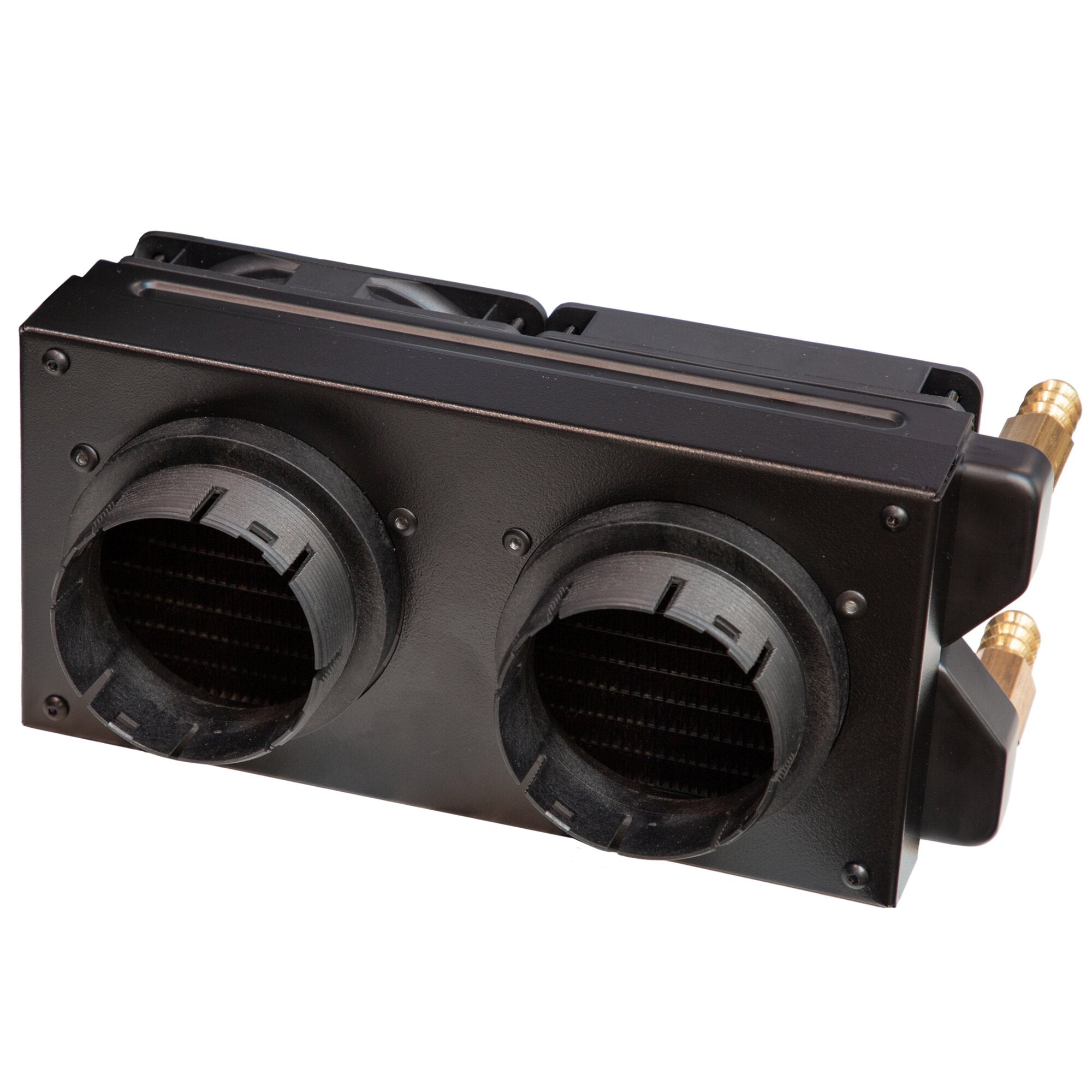

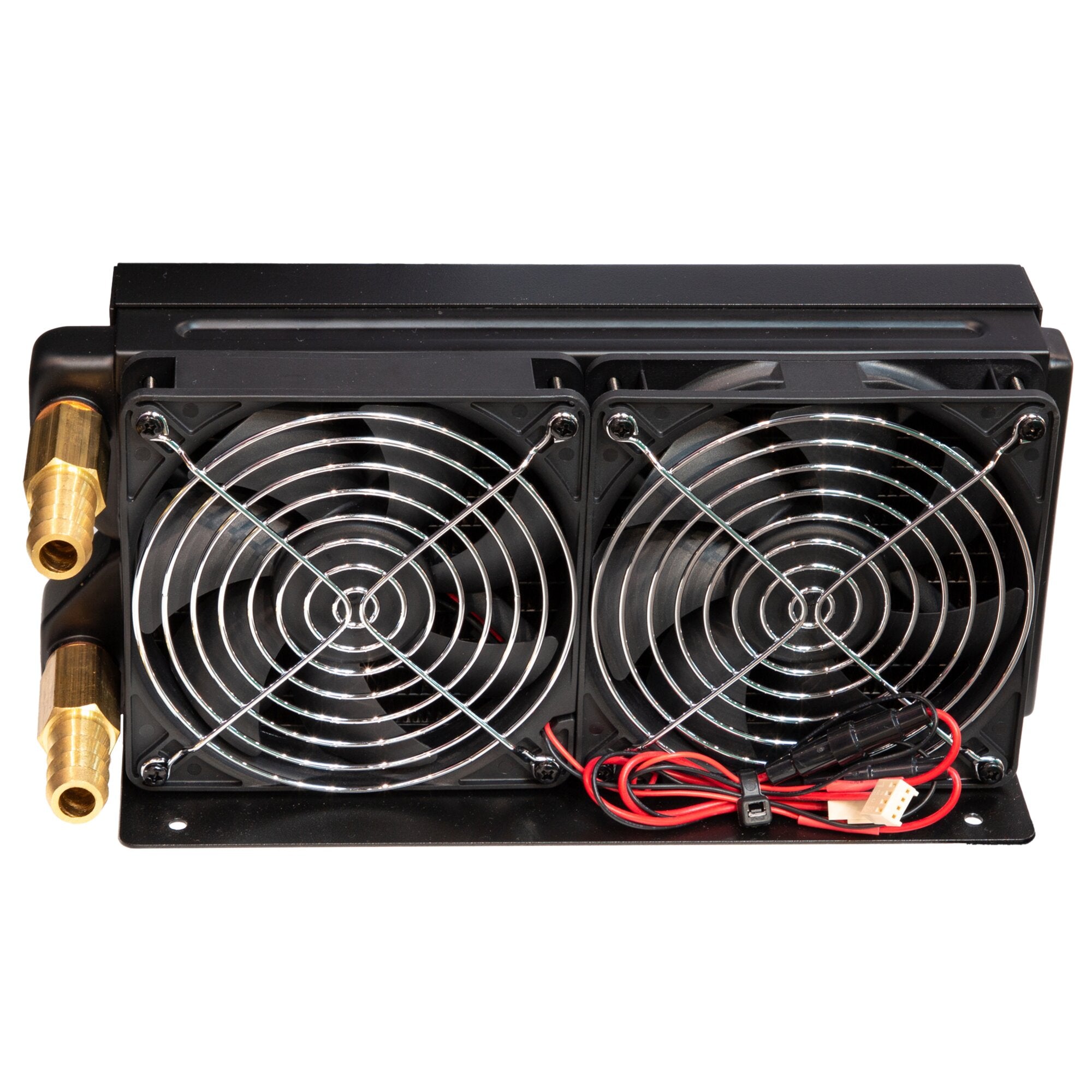

- zwei Booster
- Systemschläuche, Verbinder und Schellen gemäß Set-Konfiguration
Fahrzeugspezifische Einbauteile oder zusätzliche Leitungslängen können je nach Installation erforderlich sein.
Montage, Betrieb & Pflege
- Installation nach aktuellem Timberline-Installationshandbuch und durch fachkundige Personen.
- Abgas- und Kraftstoffsystem, 230-V-Anschluss und Warmwasserkreis sind sicherheitskritisch.
- Heizkreis korrekt befüllen, entlüften und auf Dichtheit prüfen.
- Frostschutz und geeignete Glykolmischung nach Herstellervorgabe beachten.
- Timberline empfiehlt, kraftstoffbetriebene Systeme regelmäßig zu betreiben; die europäische Service-Seite nennt monatlich etwa 15–20 Minuten bei hoher Heizanforderung.
FAQ
Kann Timberline 2.0 auch nur elektrisch heizen?
Ja. Bei vorhandener 230-V-Landstromversorgung kann der integrierte 1.500-W-Heizstab genutzt werden.
Macht das System auch Warmwasser?
Ja. Der integrierte Wärmetauscher erzeugt kontinuierliches Warmwasser für Dusche und Küche, solange ausreichend Wärmeleistung verfügbar ist.
Warum zwei Heizkreise?
Damit unterschiedliche Fahrzeugbereiche beziehungsweise Anwendungen getrennt versorgt und bis zu fünf Zonen bedarfsgerecht geregelt werden können.
Ist Timberline eine Plug-and-play-Heizung?
Nein. Kraftstoff, Abgas, Glykolkreise, Warmwasser, Strom und Booster müssen als Gesamtsystem geplant und fachgerecht installiert werden.
Ist das 29,3-kg-Gewicht belegt?
Ja. Der exakte Lieferantendatensatz FRA309632 führt 29,3 kg Nettogewicht.
BLACK RAPTOR · PRAXIS-KAUFBERATUNG · TIMBERLINE 2.0
Einbau-Entscheidung: acht konkrete Kaufprüfungen
Bei einer hydronischen Diesel-Hybridheizung ist das komplette Fahrzeug-Heizkonzept kaufentscheidend. Prüfe diese acht Punkte vor der Bestellung mit Deinem Ausbauer – ein hoher Systempreis allein gewährleistet weder einen problemlosen Einbau noch die passende Wärmeverteilung.
-
Systemidentität: Dieses Angebot betrifft MPN 32-TL-2.0 / SKU FRA309632 mit 5-kW-Kraftstoffbrenner. Die generelle 10-kW-Kompatibilität der Timberline-2.0-Plattform macht daraus kein mitgeliefertes 10-kW-Set. Ein Wechsel ist gesondert freizugeben.
-
Platz und Zugänglichkeit: Einbaufläche für XT-Modul, Brenner, zwei Booster, Ausgleichsbehälter und Leitungsbögen planen. Zugänge für Entlüftung, Wartung, Füllstandsprüfung und spätere Reparaturen müssen frei bleiben.
-
Kraftstoff & Abgas: Dieselentnahme, Abgasführung, Außenluftansaugung, Wärmeabstände und Leitungsfixierung mit dem Fachbetrieb festlegen. Keine Durchführung oder Leitungsführung allein aus universellen Internet-Skizzen ableiten.
-
12-V-Bordnetz: Der Steuerungs-/Pumpenbetrieb benötigt eine dafür ausgelegte 12-V-Versorgung. Ein passender Kabelquerschnitt, die richtige Absicherung und genügend Batteriereserve sind verbindlich zu planen.
-
230-V-Landstrom: Der integrierte 1.500-W-Heizstab setzt eine geeignete 230-V-Versorgung voraus. Stellplatzanschluss, Schutzorgane und parallele elektrische Verbraucher gemeinsam betrachten; 12 V allein versorgen diesen Heizstab nicht.
-
Heizkreis und Zonen: Zwei hydraulische Kreise und bis zu fünf regelbare Zonen sind Systemmöglichkeiten. Anzahl, Position und Größe der Wärmeübertrager sowie Ventile und Leitungen müssen zum konkreten Ausbau passen. Die zwei enthaltenen Booster ersetzen nicht automatisch jede weitere benötigte Heizkomponente.
-
Warmwasser & Frost: Trinkwasserseite, Glykol-Heizkreis und deren sichere Trennung berücksichtigen. Wasserentnahme, Leitungsisolierung, Frostschutz, Entleerung und Verbrühschutz gemäß Originalunterlagen planen.
-
Gewicht & Zusatzteile: Die artikelbezogenen 29,3 kg netto sind kein fahrfertiges Systemgesamtgewicht. Kühlmittel, Leitungen, Befestigungen, Wasser und gegebenenfalls weitere Wärmetauscher/Anschlussmaterialien bei der Zuladung mitrechnen.
Variantenwahl: Diesel, Elektro oder 10-kW-Konzept?
| Option |
Wofür geeignet? |
Wichtige Grenze |
| Dieses 5-kW-Set (32-TL-2.0) |
Dieselbasierte Raumwärme und Warmwasser für fachgerecht ausgelegte Fahrzeuge |
5 kW Nennleistung sind keine pauschale Zusage für jede Fahrzeuggröße, Außentemperatur oder Zonenplanung. |
| Elektro-Zusatzbetrieb |
Ergänzende Wärme am geeigneten 230-V-Landstromanschluss |
1.500 W sind nicht mit einer gleich starken vollelektrischen Zentralheizung gleichzusetzen; die Anlagenregelung priorisiert den elektrischen Anteil. |
| 10-kW-Brenner-Plattform |
Bei entsprechend höherem, fachgerecht berechnetem Wärmebedarf |
Nicht Bestandteil dieses 5-kW-Lieferumfangs; Ausführung, Zulassung und Umbaukompatibilität vorab mit dem europäischen Timberline-Service klären. |
Black-Raptor-Tipp: Nicht nach der reinen Kilowattzahl kaufen. Ein Ausbau mit vielen Zonen, langen Leitungswegen und großem Warmwasserbedarf benötigt vor allem eine nachvollziehbare Wärmebedarfs- und Hydraulikplanung.
Vor dem ersten Start: Fachbetrieb und sicherer Betrieb
Die Fachmontage umfasst mehr als das Anschließen des Moduls: fachgerechte Befestigung, sichere Brennstoff- und Abgasinstallation, elektrische Schutzmaßnahmen, korrektes Befüllen und Entlüften des Heizkreises, Funktionskontrolle aller Zonen sowie eine dokumentierte Dichtheits- und Sicherheitsprüfung. Nach der Inbetriebnahme die Bedienung, Störmeldungen und Wartungspunkte erklären lassen.
-
Winterbetrieb: Heizkreis-Frostschutz und Trinkwasser-Entleerung sind zwei unterschiedliche Themen. Heizbetrieb ersetzt keine geeignete Winterisierung der Frischwasserinstallation.
-
Warmwasser: Durchlauferwärmung ist kein garantiert unbegrenzter Warmwasservorrat. Zapfmenge und Temperatur hängen von Betriebszustand und thermischem Bedarf ab; Verbrühungen vorbeugen.
-
Wartung: Kraftstoffsystem nach Herstellervorgaben regelmäßig betreiben; Schläuche, Pumpen, Kabel, Booster und Verbindungsstellen prüfen lassen. Abgas- oder Kraftstoffgeruch, Leckagen und ungeklärte Fehlermeldungen sind ein Grund, die Anlage außer Betrieb zu nehmen und fachkundig prüfen zu lassen.
-
Reisebetrieb: Keine pauschalen Aussagen zu Höhenbetrieb, unterschiedlichen Kraftstoffsorten oder Motorvorwärmung aus anderen Timberline-Konfigurationen auf dieses 5-kW-Set übertragen. Die aktuelle EU-Systemdokumentation ist maßgeblich.
Zusätzliche FAQ – entscheidende Fragen vor der Bestellung
Sind mit zwei Boostern automatisch fünf voll ausgerüstete Heizzonen enthalten?Nein. Das System kann bis zu fünf Zonen regeln; zwei Booster sind im Set aufgeführt. Ob weitere Wärmetauscher, Leitungen oder Bedienelemente nötig sind, ergibt sich aus der individuellen Heizplanung und der aktuell gültigen Stückliste.
Kann ich das System direkt an vorhandene Warmluftrohre anschließen?Nicht ohne fachgerechte Umplanung. Timberline arbeitet mit einem Glykol-Heizkreis und passenden Wärmeübertragern; vorhandene Warmluftkanäle einer anderen Heizung sind kein automatischer hydraulischer Anschluss.
Ist der 10-kW-Brenner im Preis enthalten?Nein. Die angebotene Händler-SKU FRA309632 ist als 5-kW-Set gelistet. Eine größere Brennervariante ist eine gesondert zu prüfende Systemkonfiguration.
Kann ich die 1.500-W-Elektroheizung einfach über einen Wechselrichter betreiben?Nicht pauschal. Dafür müssten Wechselrichter, Batterie, Verkabelung, Absicherung und Energiehaushalt die dauerhafte Last sicher tragen. Der Hersteller beschreibt den vorgesehenen Elektroheizbetrieb bei Landstrom; davon abweichende Konzepte nur mit fachlicher Freigabe.
Bedeutet „kontinuierlich Warmwasser“ eine unbegrenzte Duschdauer?Nein. Wärmeleistung, Ausgangswassertemperatur und Zapfmenge begrenzen den Komfort. Ein Wärmetauscher ist keine pauschale Zusage für beliebig große gleichzeitige Wasserentnahmen.
Sind die 29,3 kg die gesamte Zuladung nach Einbau?Nein. Der Händlerwert bezeichnet das Nettogewicht des angebotenen Systems. Kühlmittel, zusätzliche Leitungen, Montagematerial und gegebenenfalls weitere Komponenten kommen zur Einbaumasse hinzu.
Kann ich die bestehende Dieselversorgung meines Wohnmobils verwenden?Die Möglichkeit hängt von Fahrzeug, Tankentnahme, Herstellerfreigabe und Montageplanung ab. Ungeeignete oder unzulässige Abzweige sind keine Option; Fachbetrieb und Originalanleitung entscheiden.
Ist eine Fußbodenheizung bereits komplett mitgeliefert?Nein. Fußbodenheizung ist eine mögliche Anwendung der Timberline-Plattform, aber keine vollständig enthaltene Flächenheizung mit sämtlichen Heizschlangen, Verteilern und Dämmteilen.
Welche Angaben braucht Black Raptor für die Systemberatung?Fahrzeugtyp und Baujahr, geplante Einbauposition, Grundriss, Zahl der gewünschten Wärmezonen, vorhandenem 12-/230-V-Konzept, Platz für Brenner und Leitungen sowie geplantem Warmwasserbedarf. Damit lassen sich Zubehörbedarf und Grenzen frühzeitig erkennen.
Datenbasis: Timberline 2.0 Herstellerübersicht und artikelbezogener Lieferumfang für 32-TL-2.0 / FRA309632. Technische Herstellerinformationen ansehen. Für die konkrete Montage gelten die aktuellen EU-Handbücher und Freigaben.
Hersteller & EU-Service / Produktsicherheit
Timberline by Elwell Corporation
Europäischer Ansprechpartner / Service:
Reisch Tech GmbH
Mühläckerstraße 11
97520 Röthlein · Deutschland
Tel. +49 (0)9723 91160 · info@reisch-tech.de
Für Installation und Betrieb sind die aktuellen Timberline-2.0-Handbücher verbindlich. Arbeiten an Kraftstoff-, Abgas-, 230-V- und Warmwassersystemen sind fachgerecht und gemäß den geltenden Vorschriften auszuführen.
Black Raptor Fazit
Timberline 2.0 ist eine technisch anspruchsvolle Premiumlösung für Reisemobile, bei denen leise hydronische Wärme, kontinuierliches Warmwasser und mehrere separat regelbare Zonen wichtiger sind als eine möglichst einfache Installation. Wer das System von Anfang an als Gesamtprojekt plant, erhält eine sehr flexible Diesel-/Elektro-Heizarchitektur.
