BÜTTNER DOMETIC · EBL-EINBAUSATZ · 9620000273
Den Ladebooster passend einbinden – statt nur ein stärkeres Relais einzusetzen
Ein vorhandener Elektroblock macht die Nachrüstung eines Batterie-Control-Boosters nicht automatisch unmöglich. Entscheidend ist, wie die bestehende Ladeelektronik und der zusätzliche BCB zusammenarbeiten. Der BÜTTNER Dometic Relais-Einbausatz 9620000273, auch unter MT93080 geführt, ist dafür ein gezielt zugeordnetes Zubehörteil.
Das Angebot umfasst das EBL-Hochlastrelais mit Einbausatz. Es ist weder ein Ladebooster noch ein 230-V-Netzumschalter. Der eigentliche BCB wird separat benötigt und muss zur vorhandenen Fahrzeuganlage passen.
Was den Einbausatz sinnvoll macht
Konkrete BCB-ZuordnungNicht nur ein Relais mit ähnlichem Gehäuse: Die Herstellerreferenz lässt sich mit der Zubehörliste und dem vorgesehenen Einbauschema abgleichen.
Relais plus AnschlussmaterialDer Satz unterstützt die vorgesehene Integration in die vorhandene Elektrik. Das ist ein anderer Lieferumfang als ein einzeln angebotenes Universalrelais.
Vorhandene Anlage mitdenkenDer Kauf beginnt beim verbauten Elektroblock und dem geplanten BCB. So wird die Nachrüstung als System geplant, nicht als Austausch nach Amperezahl.
BLACK RAPTOR KAUFBERATER
Braucht dein Wohnmobil genau diesen Satz?
Notiere zuerst die vollständige Bezeichnung des vorgesehenen Batterie-Control-Boosters und des verbauten Elektroblocks. „EBL vorhanden“ ist noch keine vollständige Kompatibilitätsprüfung: Anlagen unterscheiden sich in Stromführung, Absicherung und Steuerung. Auch die Bezeichnung eines Elektronikherstellers wie CBE ersetzt nicht die genaue Modellzuordnung.
Der Dometic-Büttner-Technikratgeber führt 9620000273 als Zubehör zu den MT-BCB-Ausführungen 30/30/20, 40/40/30 und 60/60/40 IU0U. Die Montageanleitung unterscheidet außerdem verschiedene Einbauvarianten. Das bedeutet nicht, dass bei jedem BCB-Einbau zwingend dieser Satz benötigt wird. Entscheidend ist das für dein Gerät und dein Fahrzeug vorgesehene Schema.
Warum ein beliebiges Trennrelais nicht automatisch dasselbe ist
Ein Relais allein beurteilst du nicht nur nach seiner Stromangabe. Anschlussausführung, Ansteuerung, Einbindung und benötigtes Zubehör müssen ebenfalls passen. Der hier angebotene EBL-Einbausatz sollte deshalb über 9620000273 beziehungsweise MT93080 ausgewählt werden – nicht über die Vermutung, dass ein anderes Relais mit höherer Amperezahl besser geeignet wäre.
Ein vorhandenes Ladeproblem ist außerdem nicht automatisch ein Relaisproblem. Bevor Ersatzteile bestellt werden, sollten Leitungsweg, Sicherungen, Anschlüsse, Masseverbindung und die Einstellungen des Ladegeräts fachgerecht geprüft werden. Ein neues Bauteil behebt keine zu schwach dimensionierte oder beschädigte Verkabelung.
Praxistipp: drei Informationen vor der Nachrüstung bereithalten
Halte die genaue BCB-Bezeichnung, das Typenschild des Elektroblocks und den vorhandenen beziehungsweise vorgesehenen Anschlussplan bereit. Ergänzend helfen nachvollziehbare Angaben zu Leitungslängen, Querschnitten und Sicherungen.
Damit kann ein Fachbetrieb beurteilen, ob dieser Einbausatz zur Anlage gehört und welches zusätzliche Material benötigt wird. Das ist aussagekräftiger als ein Foto des Relaisgehäuses oder die bloße Angabe „12-Volt-Wohnmobil“.
Was geliefert wird – und was nicht

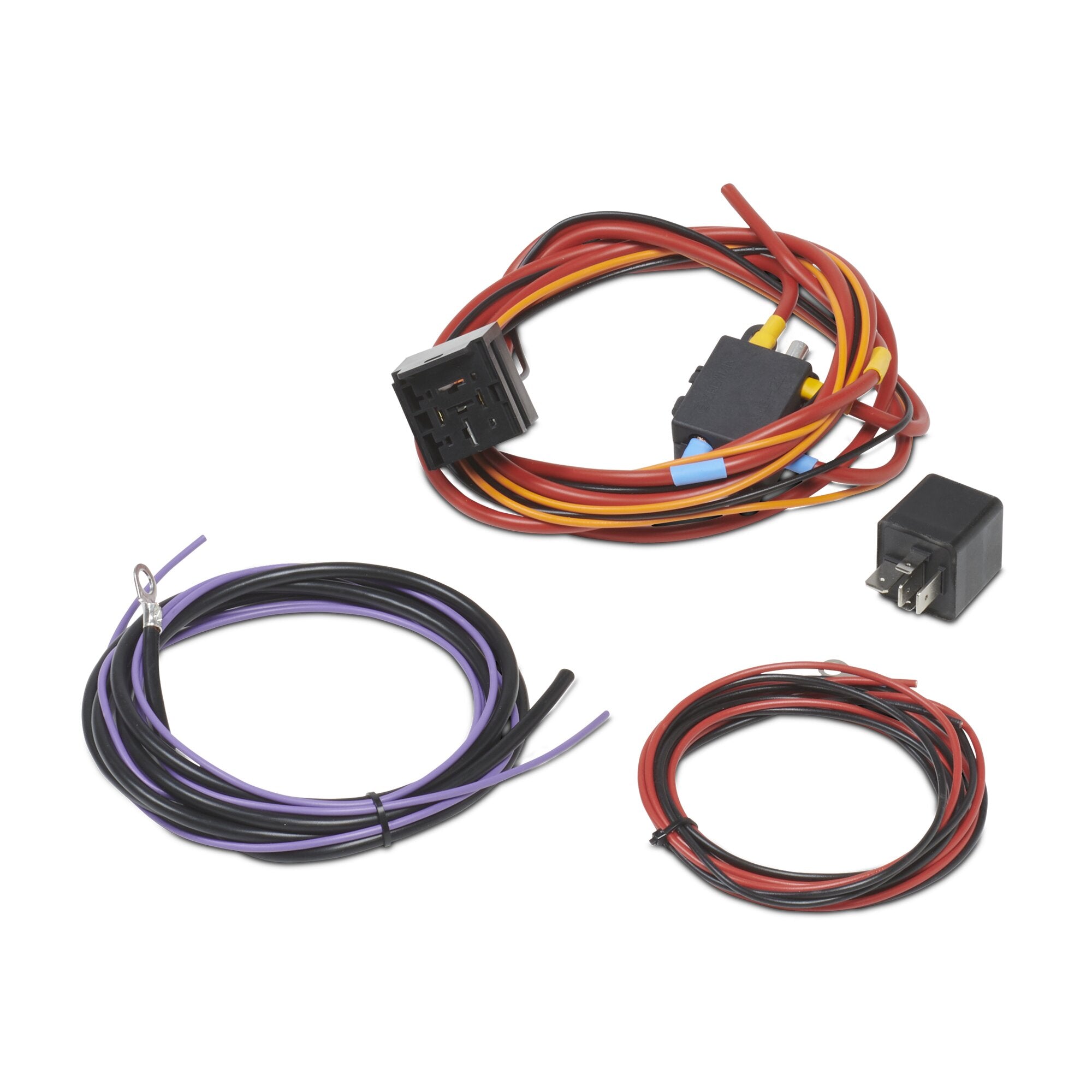

Du erhältst das Hochlastrelais mit dem zugehörigen Einbausatz. Die BCB-Anleitung bezeichnet die Referenz als EBL-Lastrelais mit Installationskabelsatz und Anschlussmaterial für die Ladeleitung. Der Satz ist vom separat angebotenen Bypassrelais und von anderen Lastrelais zu unterscheiden.
BCB, Bordbatterie und Elektroblock sind nicht enthalten. Aus dem Begriff Einbausatz folgt außerdem nicht, dass für jede individuelle Leitungslänge bereits sämtliche zusätzlich benötigten Leitungen, Sicherungen und Befestigungen vorhanden sind.
Technische Zuordnung
| Marke |
BÜTTNER Dometic |
| Herstellerreferenz |
9620000273 / MT93080 |
| Produktart |
EBL-Hochlastrelais mit Einbausatz für zugeordnete BCB-Installationen |
| Systemeinsatz |
12-V-Bordnetzseite der geeigneten BCB-Anlage; kein 230-V-Netzumschalter |
| Lieferantenbezeichnung |
Hochlastrelais 80 A mit Einbausatz; konkrete Schaltung nach Geräteanleitung |
| EAN |
4260397962473 |
| Nettogewicht |
Ca. 935 g laut Lieferantenangabe |
Einbau durch einen qualifizierten Fachbetrieb
Auch ein 12-V-Bordnetz kann bei einem Kurzschluss sehr hohe Ströme liefern. Leitungsdimensionierung, Absicherung, Kontaktqualität und sichere Befestigung müssen zusammenpassen. Einbau und Prüfung gehören in die Hände einer für Fahrzeugelektrik qualifizierten Person.
Vor Arbeiten sämtliche betroffenen Energiequellen nach Herstellervorgabe sicher trennen und gegen Wiedereinschalten sichern. Nicht aus einzelnen Angaben einer Produktseite einen Anschlussplan ableiten. Die 230-V-Ladefunktion des BCB ist keine Anschlussfreigabe für 230 V an diesem Relais-Einbausatz.
Häufige Fragen
Ersetzt der Einbausatz den Ladebooster?
Nein. Er ist Zubehör für die Einbindung eines separat benötigten, geeigneten Batterie-Control-Boosters.
Ist das ein 230-V-Relais?
Dieses Angebot ist der EBL-Einbausatz für die Bordnetzseite der zugeordneten BCB-Anlage. Es wird nicht als 230-V-Netzumschalter angeboten.
Passt es zu jedem Elektroblock?
Eine Universal-Freigabe gibt es hier nicht. BCB-Modell, Elektroblock und vorgesehene Einbauvariante müssen zusammenpassen.
Welche Nummer ist für die Bestellung maßgeblich?
Gleiche 9620000273 beziehungsweise MT93080 mit der Zubehörliste deiner BCB-Anleitung ab. Ähnliche Relais können für andere Einbauvarianten vorgesehen sein.
Unsere Einordnung
Der Mehrwert dieses Satzes liegt in der passenden Systemintegration. Er ist die richtige Art von Zubehör, wenn die konkrete BCB-Einbauvariante genau diese Referenz vorsieht. Für eine pauschale Aufrüstung nach Amperezahl oder als Ersatz für einen Ladebooster ist er dagegen nicht gedacht.
