Vector Optics MAV-P08 · 21,1-mm-Cantilever-Riser
Rotpunkt und Magnifier sollen eine Linie bilden – nicht zwei Kompromisse.

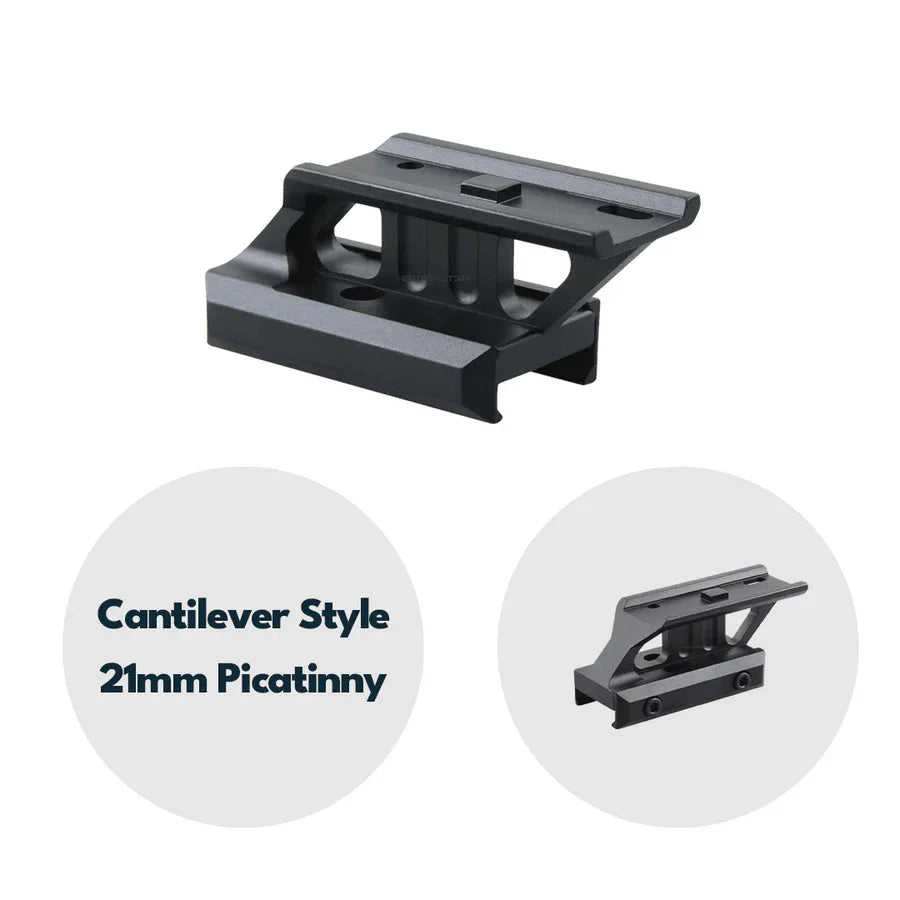

Der MAV-P08 hebt ein kompatibles Rotpunktvisier mit Aimpoint-Micro-Schnittstelle um 21,1 mm über eine Picatinny-Schiene an und versetzt es durch die Cantilever-Form nach vorn. Das schafft Platz im Aufbau und kann die optische Achse gezielt an Magnifier, Anschlag und Plattform anpassen.
Passform und Höhe vor dem Kauf prüfen
Unsere ehrliche Einordnung
Der MAV-P08 ist eine leichte, feste Riser-Montage – kein Schnellspannsystem und kein universeller Adapter. Er passt nur, wenn drei Schnittstellen zugleich stimmen: Picatinny an der Plattform, Aimpoint-Micro-Lochbild am Visier und 21,1 mm zusätzliche Sattelhöhe im gewünschten Aufbau.
Die Cantilever-Form kann Schienenplatz gewinnen und das Rotpunktvisier näher an einen Magnifier rücken. Sie korrigiert aber keine unpassende Magnifier-Höhe, keine abweichenden Schrauben und kein nur ähnlich aussehendes Footprint.
Passt gut, wenn …du ein Rotpunktvisier mit bestätigter Aimpoint-Micro-Schnittstelle auf Picatinny montierst, eine mittlere Erhöhung suchst und die gemeinsame Achshöhe mit Magnifier oder Anschlag vorab gemessen hast.
Passt eher nicht, wenn …du eine QD-Lösung, 11-mm-Prismenschiene, direkte Plattenmontage oder eine bestimmte Co-Witness-Höhe ohne Messung erwartest. Für ähnlich aussehende Footprints gibt es keine pauschale Freigabe.
Was die 21,1 mm praktisch verändern
Höhere VisierlinieDer Kopf kann auf geeigneten Plattformen aufrechter bleiben. Ob das ergonomischer ist, hängt von Schaft, Wangenauflage, Schutzbrille, Gehörschutz und deiner Ausgangshöhe ab.
Cantilever nach vornDie versetzte Bauform verlagert das Visier, ohne eine längere Schienenfläche zu belegen. Das kann bei knappen Abständen zu Magnifier oder Bedienelementen helfen.
Feste SchraubmontageDer MAV-P08 ist auf geringes Gewicht und eine feste Verbindung ausgelegt. Für häufiges werkzeugloses Abnehmen ist der MAV-QD10 die passendere Vergleichsrichtung.
Keine automatische Co-Witness-Garantie21,1 mm ist die Riserhöhe, nicht automatisch die fertige optische Achshöhe. Optikgehäuse und Ausgangsmontage müssen in die Gesamtrechnung einfließen.
Ausbilder-Tipp: erst trocken aufbauen, dann bestätigen
Vor dem Festziehen Visier, Riser und Magnifier lose ausrichten. Prüfe Augenposition, Bedienelemente, Auswurfbereich und ob alle Schrauben spannungsfrei greifen. Erst danach nach Vorgabe des Optikherstellers anziehen, Schrauben markieren und die Treffpunktlage auf dem Schießstand bestätigen. Nach den ersten Schussserien Sitz und Markierungen erneut kontrollieren.
MAV-P08 im Vergleich
Die Varianten unterscheiden sich nicht nur optisch, sondern lösen verschiedene Höhenprobleme. Der MAV-P05 baut mit 12,8 mm niedriger. Der MAV-P10 hebt mit 25,6 mm stärker an. Wenn werkzeugloses Abnehmen wichtiger ist, bietet der MAV-QD10 eine QD-Klemmung bei 20,5 mm Höhe.
Entscheidend ist nicht „mehr Höhe“, sondern die richtige Gesamtachse aus Schiene, Riser, Optik und gegebenenfalls Magnifier.
Technische Daten mit Praxisdeutung
ModellVector Optics MAV-P08, fester Cantilever-Riser. Shop-SKU und MPN: MAV-P08.
SchnittstellenOben Aimpoint-Micro-Footprint, unten Picatinny. Keine Freigabe für 11-mm-Dovetail oder andere Plattenstandards.
Sattelhöhe21,1 mm / 0,83 Zoll. Vor dem Kauf zur vorhandenen Achshöhe des Visiers addieren.
Länge50 mm / 2,0 Zoll. Die Cantilever-Form versetzt die Aufnahme nach vorn.
Material und Gewicht6063-T6-Aluminiumlegierung, 38 g Nettogewicht. Leicht, aber nicht als Schnellspannmontage ausgelegt.
OberflächeSchwarz matt. Kontaktflächen sauber und frei von Graten oder Schmutz montieren.
GTIN / EAN6976386123418. Modell, Shop-SKU und Barcode sind der MAV-P08-Variante zugeordnet.
Wichtige GrenzeDie Footprint-Bezeichnung ersetzt keine Prüfung von Schraubenlänge, Gewinde und realer Anlagefläche am konkreten Visier.
Lieferumfang
1 × Vector Optics MAV-P08 Cantilever-Riser. Die offizielle Produktseite nennt keinen weitergehenden Lieferumfang. Rotpunktvisier, Magnifier, Waffe und weitere Montagen sind nicht enthalten; benötigte Befestigungsschrauben am konkreten Visier vor Montage prüfen.
Montage, Sicherheit und Pflege
Nur auf einer unbeschädigten Picatinny-Schiene montieren. Kontaktflächen entfetten, Riser vollständig anlegen und Schrauben mit geeignetem Werkzeug sowie dem für Optik und Montage vorgesehenen Drehmoment anziehen. Schraubensicherung nur verwenden, wenn sie vom jeweiligen Hersteller vorgesehen ist. Nach Montage Funktionsprüfung und Treffpunktkontrolle durchführen.
Bei Spiel, beschädigten Gewinden, schräg anliegenden Flächen oder sich lösenden Markierungen nicht weiterverwenden. Zur Pflege trocken abwischen; aggressive Reiniger gehören weder an die Oberfläche noch in Gewinde.
FAQ
Passt der MAV-P08 auf jedes Aimpoint-Micro-kompatible Visier?
Er ist für den Aimpoint-Micro-Footprint ausgelegt. Trotzdem müssen Bohrbild, Schrauben, Gewinde und Anlagefläche am konkreten Visier geprüft werden. Eine ähnlich aussehende Unterseite reicht nicht.
Ist 21,1 mm die fertige optische Achshöhe?
Nein. Das ist die Sattelhöhe des Risers. Die Bauhöhe des Rotpunktvisiers kommt hinzu.
Passt der Riser auf Weaver oder 11-mm-Prismenschienen?
Die bestätigte Unterseite ist Picatinny. Für Weaver oder 11-mm-Dovetail wird keine pauschale Kompatibilität zugesagt.
Ist der MAV-P08 schnell abnehmbar?
Nein, er ist eine feste Schraubmontage. Für eine QD-Lösung ist der MAV-QD10 die passendere Alternative.
Wann brauche ich eher MAV-P05 oder MAV-P10?
Wenn deine gemessene Zielhöhe niedriger oder höher liegt. MAV-P05 bietet 12,8 mm, MAV-P08 21,1 mm und MAV-P10 25,6 mm Sattelhöhe.
Muss nach dem Umbau neu eingeschossen werden?
Ja. Jede Änderung zwischen Schiene und Visier kann die Treffpunktlage verändern. Nach Montage gehört eine kontrollierte Bestätigung der Nullstellung dazu.
