MAV-P10 · 1″ Cantilever-Riser
Wenn das Rotpunktvisier zu tief sitzt, wird jeder Anschlag unnötig langsam

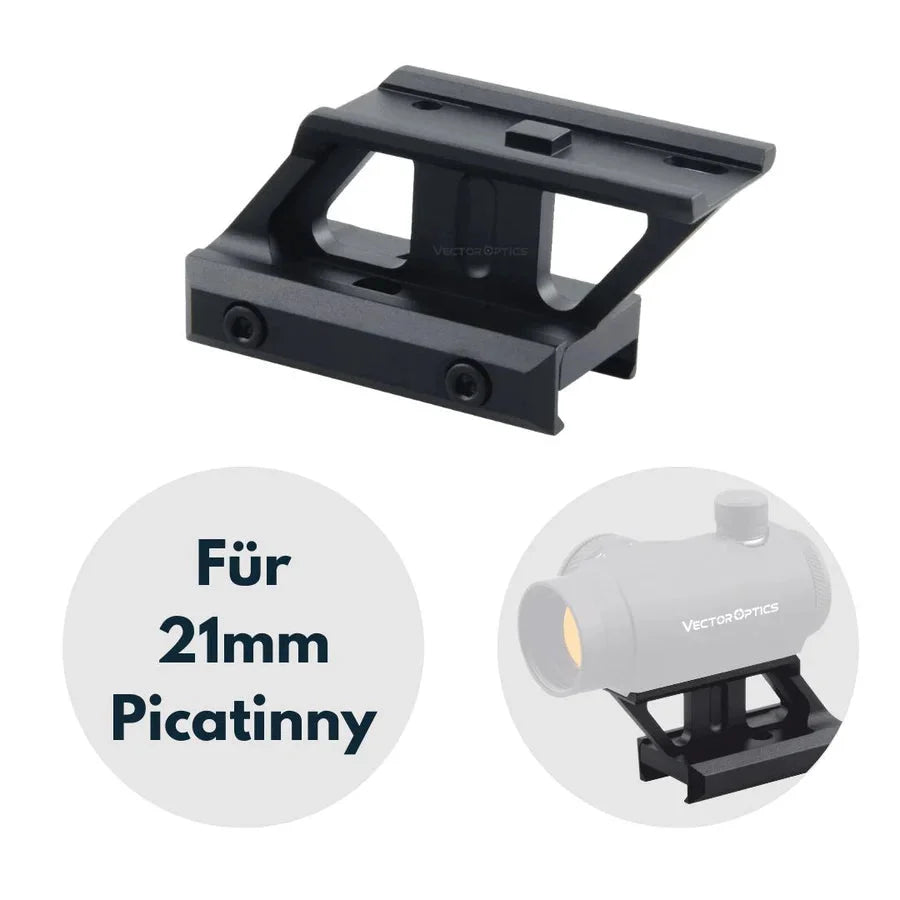

Du gehst in den Anschlag, suchst den Punkt und merkst: Der Kopf muss zu weit nach unten. Der Vector Optics MAV-P10 hebt ein kompatibles Aimpoint-Micro-Visier laut Hersteller um 25,6 mm an und versetzt es durch die Cantilever-Form zugleich nach vorn.
Der praktische Effekt: mehr Spielraum für eine aufrechtere Kopfposition und die Platzierung auf einer 21-mm-Picatinny-Schiene – vorausgesetzt, Footprint, Höhe und Schrauben passen wirklich zu deinem Setup.
Kompatibilität prüfen
Unsere ehrliche Einordnung
Der MAV-P10 ist eine feste High-Profile-Montage für Rotpunktvisiere im Aimpoint-Micro-Footprint. Unten greift er auf eine 21-mm-Picatinny-Schiene, oben nimmt er das kompatible Visier auf. Er ist kein Adapter für 11-mm-Prismenschienen und besitzt keinen Schnellspannhebel.
Die 25,6 mm sind die vom Hersteller angegebene Sattelhöhe der Montage. Ob die resultierende Visierlinie zu Schaft, Wangenauflage, Schutzbrille und vorhandener Visierung passt, lässt sich deshalb nur am konkreten System beurteilen.
Passt gut, wenn …
dein Rotpunktvisier nachweislich den Aimpoint-Micro-Footprint nutzt und auf einer 21-mm-Picatinny-Schiene höher sitzen soll.
du bewusst einen leichten, fest verschraubten Cantilever-Riser ohne QD-Mechanik suchst.
Passt eher nicht, wenn …
deine Waffe eine 11-mm-Prismenschiene oder dein Visier einen anderen Footprint besitzt.
du eine besonders niedrige Montage, absolute Wiederholgenauigkeit nach häufigem Abnehmen oder einen Schnellspannhebel brauchst.
Was die Konstruktion im Einsatz verändert
25,6 mm High Profile
Die höhere Linie kann eine entspanntere Kopfhaltung unterstützen. Sie kann aber eine vorhandene Wangenauflage zu niedrig machen und verändert eine mögliche Co-Witness-Beziehung zur offenen Visierung.
Cantilever-Versatz
Der Überhang verschiebt das Visier nach vorn und kann Schienenplatz freigeben. Beim parallaxearmen Rotpunkt geht es dabei nicht um klassischen Augenabstand wie beim Zielfernrohr, sondern um Bedienraum und Sichtfensterposition.
Feste Picatinny-Klemmung
Weniger bewegliche Teile bedeuten eine einfache Bauart. Dafür ist der MAV-P10 nicht für häufiges werkzeugloses Abnehmen gedacht.
38 g Hersteller-Nettogewicht
Der Riser hält die Zusatzmasse gering. Entscheidend bleibt trotzdem die saubere Klemmung: Leichtbau ersetzt keine passende Schraube und kein korrektes Anziehen.
Montagehinweise aus Hersteller- und Anwenderquellen
Vor dem Schrauben trocken ansetzen. Prüfe, ob die Quernut sauber zur Picatinny-Nut steht, die Montage plan aufliegt und das Visier ohne Spannung auf dem Micro-Footprint sitzt.
Kein Drehmoment erfinden. Für den MAV-P10 war keine produktspezifische öffentliche Anleitung mit verbindlichen Drehmomenten auffindbar. Nutze die Vorgaben des Visier- beziehungsweise Waffenherstellers und einen passenden, unbeschädigten Schlüssel.
Ein klar zugeordnetes Käuferfeedback zur gleichen EAN lobt den spielfreien Sitz, kritisiert aber die kleinen Klemmschrauben und warnt vor kräftigem Überziehen. Das ist eine einzelne Praxiserfahrung, keine Herstellerfreigabe – sie unterstreicht, warum „handfest nach Gefühl“ hier keine belastbare Methode ist.
Nach der Montage kontrollieren. Markiere die Schraubenlage, prüfe nach den ersten Serien erneut den Sitz und bestätige die Treffpunktlage. Jede Änderung der Montage verlangt eine neue Nullkontrolle.
Die passende Höhe innerhalb der MAV-Serie
MAV-P05 · 12,8 mm
Die deutlich niedrigere feste Variante, wenn 25,6 mm zu hoch wären.
MAV-P08 · 21,1 mm
Zwischenhöhe für Setups, die weniger Anhebung als der P10 benötigen.
MAV-QD10 · 20,5 mm QD
Mit Schnellspannfunktion; schwerer und konstruktiv anders als der fest verschraubte P10.
MAV-P15 · 38 mm
Die sehr hohe feste Alternative für bewusst erhöhte Visierlinien.
Technische Daten mit Praxisdeutung
Modell / EANMAV-P10
6976386121742
SchnittstellenUnten: 21-mm-Picatinny
Oben: Aimpoint-Micro-Footprint
Sattelhöhe25,6 mm / 1,0″ laut Hersteller; als High Profile geführt.
Länge50 mm. Die Cantilever-Form nutzt diese Länge für den Vorversatz.
Nettogewicht38 g nach Herstellerangabe. Das im Shop hinterlegte Versandgewicht beträgt 60 g und kann Verpackung einschließen.
Material / Finish6063-T6-Aluminiumlegierung, schwarz matt nach Herstellerangabe.
Quellenabgleich: Herstellerseiten nennen einheitlich 38 g und 6063-T6. Einzelne Fachhändler führen 40 g beziehungsweise 6061-T6. Für die Produktdaten verwenden wir die exakte Herstellerangabe und kennzeichnen die Abweichung statt sie zu vermischen.
Lieferumfang
1× Vector Optics MAV-P10 Cantilever-Riser. Ein Rotpunktvisier, die Waffe und weiteres abgebildetes Zubehör gehören nicht zum Lieferumfang. Einen separaten Schraubensatz oder ein produktspezifisches Handbuch weist der Hersteller im veröffentlichten Lieferumfang nicht eindeutig aus.
Sicherheit und Pflege
Montiere nur an entladener Waffe in sicherer Richtung. Reinige Kontaktflächen trocken und fettfrei, verwende ausschließlich passende Schrauben und Werkzeuge und vermeide Verkanten. Schraubensicherung nur verwenden, wenn der jeweilige Hersteller sie freigibt.
Kontrolliere nach Stößen, Transport und den ersten Schussserien den festen Sitz. Sichtbare Risse, verformte Kanten oder beschädigte Gewinde sind ein Ausschlusskriterium für die weitere Nutzung.
FAQ
Passt der MAV-P10 auf eine 11-mm-Schiene?
Nein. Der Hersteller spezifiziert eine 21-mm-Picatinny-Montage. Für 11-mm-Prismenschienen ist ein anderer Adapter erforderlich.
Passt jedes Vector-Optics-Rotpunktvisier?
Nein. Entscheidend ist der Aimpoint-Micro-Footprint. Modellname, Lochbild, Schrauben und Freigängigkeit müssen vor dem Kauf geprüft werden.
Ist der MAV-P10 eine QD-Montage?
Nein. Er wird fest geklemmt. Wenn du einen Schnellspannhebel brauchst, ist der verifizierte MAV-QD10 die passendere Vergleichsrichtung.
Welche Höhe ist für mich richtig?
Das hängt von Plattform, Schaft, Wangenauflage, Körperbau und gewünschter Visierlinie ab. 25,6 mm ist High Profile; für niedrigere Linien stehen MAV-P05 und MAV-P08, für eine höhere Linie MAV-P15 zur Verfügung.
Wo finde ich weitere geprüfte Montagen?
Nutze unsere Kollektionen für Jagd-Montagen oder Montagen für Schießsport und Range.
