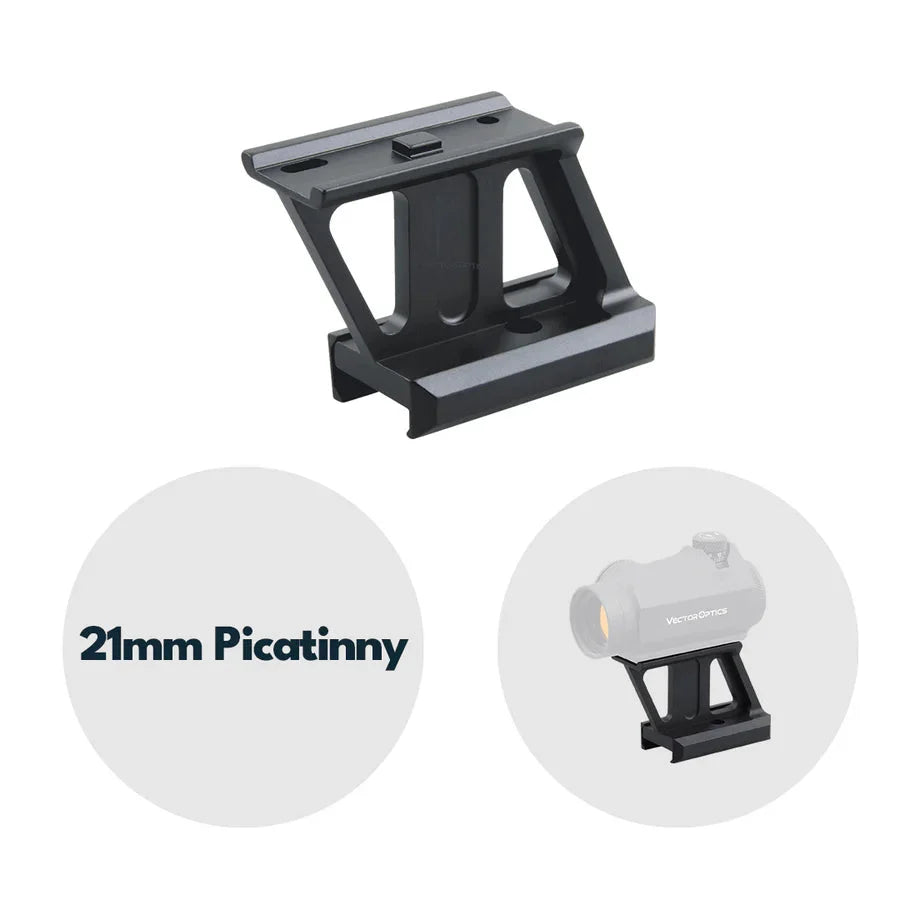

Vector Optics MAV-P15 · extra-hoher Cantilever-Riser
Wenn das Red Dot höher und weiter nach vorn muss
Du gehst in den Anschlag, Gehörschutz oder Ausrüstung bleibt im Weg – und statt einer natürlichen Kopfhaltung suchst du das Absehen. Der MAV-P15 hebt ein kompatibles Red Dot mit Aimpoint-Micro-Footprint auf eine feste Sattelhöhe von 38 mm und versetzt es durch die Cantilever-Bauform nach vorn.
Entscheidend: Das ist eine bewusst sehr hohe Lösung für 21-mm-Picatinny, kein universeller Adapter. Prüfe Footprint, Schiene und benötigte Höhe, bevor du bestellst.
Passt der MAV-P15 zu meinem Setup?
Unsere ehrliche Einordnung
Der MAV-P15 löst ein sehr konkretes Problem: Er bringt ein Red Dot mit Aimpoint-Micro-Schnittstelle deutlich höher und schafft durch den nach vorn gezogenen Aufbau Platz auf der Schiene. Das kann bei geraden Schäften, Schutzbrille, Gehörschutz oder weiterer Ausrüstung eine entspanntere, aufrechtere Kopfposition ermöglichen.
Seine Stärke ist zugleich seine Grenze. Vector Optics bezeichnet das Profil selbst als „extremely high“. Auf einer klassisch geschäfteten Jagdwaffe oder bei niedrigem Wangenanschlag können 38 mm zu hoch sein. Außerdem wächst der mechanische Abstand zwischen Laufachse und Visierlinie: Auf kurze Distanz musst du den entsprechenden Haltepunktversatz bewusst trainieren.
Passt gut, wenn …
deine Waffe eine 21-mm-Picatinny-Schiene trägt, dein Red Dot ausdrücklich den Aimpoint-Micro-Footprint nutzt und du gezielt eine sehr hohe, feste Montage mit Vorversatz suchst.
Passt eher nicht, wenn …
du eine 11-mm-Prismenschiene, RMR-/Docter-/ACRO-Footprint, Schnellspannfunktion oder eine niedrige Montage für klassischen Wangenanschlag benötigst.
Was die Merkmale in der Praxis bewirken
38 mm Sattelhöhe
Die Herstellerangabe beschreibt die Höhe der Montage, nicht die komplette optische Achshöhe deines fertigen Setups. Der Kopf kann aufrechter bleiben; ob die Höhe ergonomisch passt, hängt aber von Waffe, Schaft und Red Dot ab.
Cantilever-Form
Der Vorversatz erlaubt eine weiter vorn liegende Dot-Position, ohne unnötig viele Slots zu belegen. Bei einem Red Dot geht es dabei um Positionierung und freien Schienenraum – nicht um Augenabstand wie beim Zielfernrohr.
Aimpoint-Micro-Footprint
Das Visier wird über diese Schraub- und Anlagegeometrie mit der Montage verbunden. „Aimpoint Micro“ sagt nichts über die untere Waffenschiene aus; beide Schnittstellen müssen separat passen.
6063-T6 Aluminium, 45 g
Das vom Hersteller genannte Nettogewicht hält den Zusatz am Aufbau überschaubar. Eine unabhängige Händlerangabe nennt abweichend 6061-T6; für dieses exakte Modell übernehmen wir die offizielle 6063-T6-Spezifikation.
Ausbilder- und Anwenderhinweis
Trainiere nach dem Einschießen nicht nur auf deiner üblichen Nullentfernung. Gerade mit einer hohen Visierlinie liegt der Treffer auf sehr kurze Distanz unter dem Punkt, den du im Red Dot siehst. Eine echte, dem MAV-P15 zugeordnete Anwenderbewertung hebt die passende Höhe und die überraschend gute Qualitätsanmutung hervor; das ersetzt aber nicht die Ergonomieprüfung am eigenen Anschlag.
Vergleich: Wann ist eine niedrigere Montage sinnvoller?
Vector Optics führt in derselben Bauart auch niedrigere Profile mit 0,5, 0,83 und 1,0 Zoll. Der MAV-P15 mit 1,5 Zoll beziehungsweise 38 mm ist die konsequent hohe Variante. Wenn du ohne Schutz- oder Zusatzausrüstung bereits einen stabilen Wangenanschlag hast, ist eine niedrigere Variante meist die logischere Ausgangsbasis. Eine absolute oder untere Drittel-Mitvisierung lässt sich allein aus der Riser-Höhe nicht seriös zusagen – dafür müssen Red Dot und Waffe gemeinsam vermessen werden.
Weitere passende Bauhöhen findest du in unseren geprüften Kollektionen für Montagen im Schießsport und Montagen für die Jagd.
Technische Daten mit Praxisdeutung
Modell / SKUMAV-P15 – wichtig für die eindeutige Abgrenzung zu niedrigeren Vector-Optics-Risern.
Obere SchnittstelleAimpoint-Micro-Footprint; unter anderem für kompatible Vector-Optics-Maverick-Red-Dots.
Untere Schnittstelle21-mm-Picatinny. Nicht für 11-mm-Dovetail.
Profil-/Sattelhöhe38 mm / 1,5 Zoll, vom Hersteller als extrem hoch eingeordnet.
Länge50 mm; kompakter Grundkörper mit Vorversatz.
Nettogewicht45 g laut Hersteller. Das im Shopsystem hinterlegte Versand-/Artikelgewicht weicht davon ab und bleibt deshalb gesondert zu prüfen.
Material6063-T6 Aluminiumlegierung laut offizieller Modellseite.
OberflächeSchwarz, matt – reduziert störende Reflexe am Aufbau.
Lieferumfang
Gesichert: 1 × Vector Optics MAV-P15 Cantilever-Riser-Montage.
Die offizielle Produktseite nennt für dieses Modell keinen standardisierten weiteren Paketinhalt. Schrauben oder Werkzeug deshalb nicht als garantiert voraussetzen; vorhandenes Befestigungsmaterial vor der Montage auf Vollständigkeit und Passung prüfen.
Montage, Kontrolle und Pflege
Vor der Montage
Waffe entladen und sicheren Zustand herstellen. Picatinny-Nut, Klemmflächen und Gewinde reinigen. Die Montage vollständig in einer Nut anlegen; nicht über die Trennstelle von Gehäuse und Handschutz brücken.
Beim Anziehen
Hersteller- beziehungsweise Optikvorgaben verwenden. Für den MAV-P15 ist keine belastbare modellspezifische Drehmomentangabe veröffentlicht – deshalb keinen Universalwert erfinden und Gewinde nicht überziehen.
Nach der Montage
Sitz markieren, Funktion prüfen, neu einschießen und nach der ersten Serie erneut kontrollieren. Jede Änderung an Montage oder Optik kann die Treffpunktlage verändern.
Pflege
Klemmung und Schrauben regelmäßig auf Bewegung, Korrosion und Beschädigung prüfen. Aggressive Reiniger von Beschichtung und Gewindesicherung fernhalten.
Grundlagen zur Auswahl findest du in unserer Praxis-Kaufberatung für Optikmontagen. Eine breitere Einordnung der Marke bietet der Beitrag Vector Optics im Praxischeck.
FAQ zum MAV-P15
Passt der MAV-P15 auf jede Picatinny-Waffe?
Die untere Schnittstelle passt zu 21-mm-Picatinny, doch Höhe, verfügbare Slots und die obere Aimpoint-Micro-Schnittstelle müssen ebenfalls zum gesamten Aufbau passen. „Picatinny“ allein reicht als Kaufkriterium nicht.
Passt jedes Red Dot auf die Montage?
Nein. Das Red Dot muss ausdrücklich den Aimpoint-Micro-Footprint nutzen. RMR, Docter/Noblex, ACRO und andere Footprints sind nicht kompatibel, sofern kein separat geeigneter Adapter verwendet wird.
Ist 38 mm die Höhe der optischen Achse?
Nein. 38 mm ist die vom Hersteller genannte Sattel- beziehungsweise Profilhöhe der Montage. Die fertige optische Achshöhe hängt zusätzlich vom montierten Red Dot ab.
Ermöglicht der MAV-P15 Co-Witness mit mechanischer Visierung?
Das lässt sich ohne die exakten Maße von Waffe, Visierung und Red Dot nicht seriös garantieren. Die Montage ist außergewöhnlich hoch; vor dem Kauf die gewünschte Visierlinie vermessen.
Gibt es eine modellspezifische Bedienungsanleitung oder Drehmomentangabe?
Auf der offiziellen MAV-P15-Produktseite ist keine eigene Anleitung oder belastbare Drehmomenttabelle veröffentlicht. Nutze die Vorgaben der Waffe und des Red Dots und ziehe bei Unsicherheit eine fachkundige Montage hinzu.
Warum muss nach dem Umbau neu eingeschossen werden?
Montagehöhe, Sitz und Verspannung beeinflussen die Lage des Visiermittels. Nach jedem Ab- oder Umbau sind sichere Funktionsprüfung, Kontrollgruppe und gegebenenfalls erneutes Einschießen Pflicht.
