Dieses dreiteilige Petromax Originalset hält das Mischrohr im Innenmantel einer HK250, HK350 oder HK500 in seiner vorgesehenen Position.
Druckstück, Schraube und Joch bilden gemeinsam die Klemmung am Mischrohr. Das Set ist richtig, wenn genau diese Befestigung fehlt oder beschädigt ist; Mischrohr, Mischkammer und Innenmantel gehören nicht zum Lieferumfang.
- Originalteile Nr. 20, 21 und 22 als vollständiges Befestigungsset
- für Petromax HK250, HK350 und HK500
- fixiert das Mischrohr im Innenmantel
- aus Stahl, Gesamtgewicht 9 g
- kein Ersatz für ein verbogenes Mischrohr oder einen beschädigten Innenmantel
Welche Aufgabe übernimmt das Set?
Im Oberteil einer Petromax Starklichtlampe führt das Mischrohr das Brennstoff-Luft-Gemisch zur Mischkammer und zum Brenner. Damit seine Position zum Vergaser beziehungsweise zur Düse stimmt, wird es am Innenmantel gehalten. Genau dafür arbeiten Druckstück, Schraube und Joch als gemeinsame Klemmung.
Petromax führt die drei Komponenten in der Explosionszeichnung als Teile 20, 21 und 22. Das Joch bildet die Gegenlage, das Druckstück liegt am Mischrohr an und die Schraube spannt die Verbindung. Geliefert wird der vollständige Kleinteilesatz, nicht nur eine einzelne Schraube.
Produkt-Einordnung:
Klasse: dreiteiliges Original-Befestigungsset.
Direkt nutzbar: nur innerhalb eines passenden Petromax-Innenmantels mit intaktem Mischrohr.
Systemkette: Innenmantel → Joch und Druckstück → Mischrohr → Mischkammer → Brenner.
Passend für: HK250, HK350 und HK500; die HK150 wird vom Hersteller nicht genannt.
Wann ist der Austausch sinnvoll?
Das Set ist die richtige Reparaturlösung, wenn eines der drei Befestigungsteile fehlt, die Schraube nicht mehr zuverlässig greift oder Druckstück beziehungsweise Joch sichtbar beschädigt sind. Eine unvollständige Klemmung kann das Mischrohr nicht reproduzierbar in seiner vorgesehenen Lage halten.
Liegt die Ursache dagegen am Mischrohr selbst, hilft ein neues Befestigungsset allein nicht. Ein verbogenes, stark korrodiertes oder an der Anlagefläche beschädigtes Rohr muss separat beurteilt werden. Dasselbe gilt für einen gerissenen oder verzogenen Innenmantel sowie eine beschädigte Mischkammer.

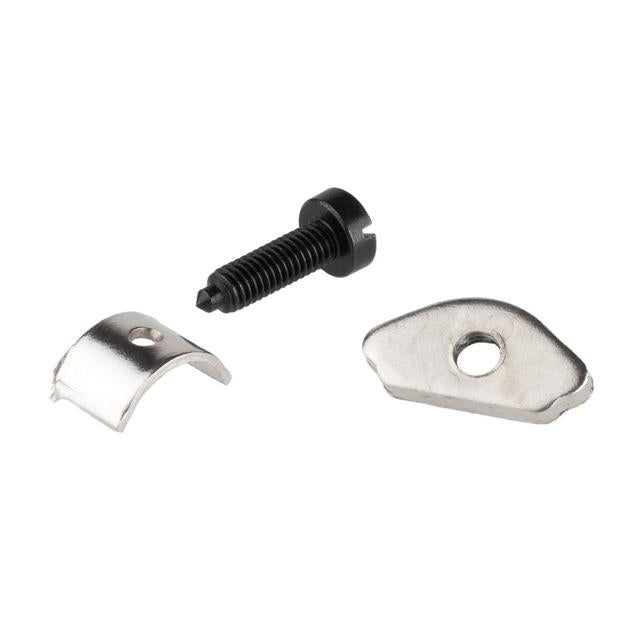

Lieferumfang und klare Abgrenzung
- 1 × Druckstück, Ersatzteil Nr. 20
- 1 × Schraube für das Druckstück, Ersatzteil Nr. 21
- 1 × Joch für das Mischrohr, Ersatzteil Nr. 22
Nicht enthalten: Mischrohr, Mischkammer, Brenner, Innenmantel, Universalschlüssel, Glühstrumpf oder weitere Lampenteile.
Alle drei gelieferten Komponenten bestehen laut Petromax aus Stahl. Das Gesamtgewicht beträgt 9 g. Die Produktseite nennt ausdrücklich HK250, HK350 und HK500 als kompatible Lampenmodelle.
Mischrohrabstand nach der Arbeit kontrollieren
Die Klemmung hält nicht nur ein Bauteil fest; sie beeinflusst auch, ob das Mischrohr in der vorgesehenen Position bleibt. Nach dem Lösen oder Ersetzen der Teile muss deshalb der Abstand zwischen Vergaserdüse und Mischrohr gemäß der Anleitung des konkreten Lampenmodells geprüft werden.
Für die aktuelle HK500 nennt Petromax 14,3 bis 14,7 mm und verlangt die Kontrolle vor jeder Inbetriebnahme. Dieser Wert wird nicht pauschal auf historische oder andere Modelle übertragen. Für HK250 und HK350 gilt die jeweilige modellspezifische Dokumentation.
Praxis-Tipps für Wartung und Fehlerabgrenzung
Nur an kalter und druckloser Lampe arbeiten
Lass die Starklichtlampe vollständig abkühlen, öffne die Luftablassschraube und stelle sicher, dass kein Tankdruck mehr anliegt. Arbeiten am heißen oder unter Druck stehenden Oberteil sind unnötig riskant.
Alle drei Teile gemeinsam kontrollieren
Eine neue Schraube löst das Problem nicht, wenn das Joch verformt oder die Anlagefläche des Druckstücks beschädigt ist. Vergleiche die vorhandenen Komponenten mit der Explosionszeichnung und ersetze die Klemmung als Set.
Schraube sauber ansetzen
Die Verbindung muss greifen, ohne dass das Gewinde verkantet oder mit hoher Kraft überdreht wird. Bleibt das Mischrohr trotz sauberer Montage locker, sind Innenmantel und Rohr auf Schäden zu prüfen.
Nach der Montage nicht sofort zünden
Prüfe zuerst festen Sitz von Mischrohr, Mischkammer und Brenner sowie den vorgeschriebenen Mischrohrabstand. Ein funktionierendes Leuchtbild lässt sich nicht allein aus einer fest angezogenen Schraube ableiten.
Black-Raptor-Kurzfazit:
Kaufen, wenn: genau die dreiteilige Mischrohrbefestigung einer HK250, HK350 oder HK500 fehlt oder ersetzt werden muss.
Nicht kaufen, wenn: Mischrohr, Mischkammer, Brenner oder der komplette Innenmantel beschädigt sind oder eine HK150 repariert wird.
Passende Systemteile und Wartungsalternativen:
Technische Daten
-
Hersteller: Petromax
-
Produkttyp: Befestigungsset für das Mischrohr
-
Einzelteile: Druckstück Nr. 20, Schraube Nr. 21, Joch Nr. 22
-
Kompatibilität: Petromax HK250, HK350 und HK500
-
Material: Stahl
-
Gesamtgewicht: 9 g
-
Lieferumfang: drei Teile, ohne Mischrohr und Innenmantel
FAQ
Passt das Set zur Petromax HK150?
Nein. Petromax nennt für dieses Set ausschließlich HK250, HK350 und HK500.
Ist das Mischrohr enthalten?
Nein. Geliefert werden nur Druckstück, Schraube und Joch zur Befestigung eines vorhandenen intakten Mischrohrs.
Brauche ich alle drei Teile?
Die drei Komponenten bilden gemeinsam die vorgesehene Klemmung. Bei fehlenden oder beschädigten Teilen ist der vollständige Satz die eindeutige Lösung.
Welcher Mischrohrabstand gilt für die HK500?
Die aktuelle Petromax-Anleitung nennt 14,3 bis 14,7 mm zwischen Düse und Mischrohr. Für andere oder historische Modelle gilt deren jeweilige Anleitung.
Behebt das Set Flackern oder dunkles Licht?
Nur wenn eine fehlerhafte Mischrohrbefestigung die Ursache ist. Druck, Brennstoffversorgung, Düse, Nadel, Mischkammer, Brenner und Vorheizung können ebenfalls relevant sein.
