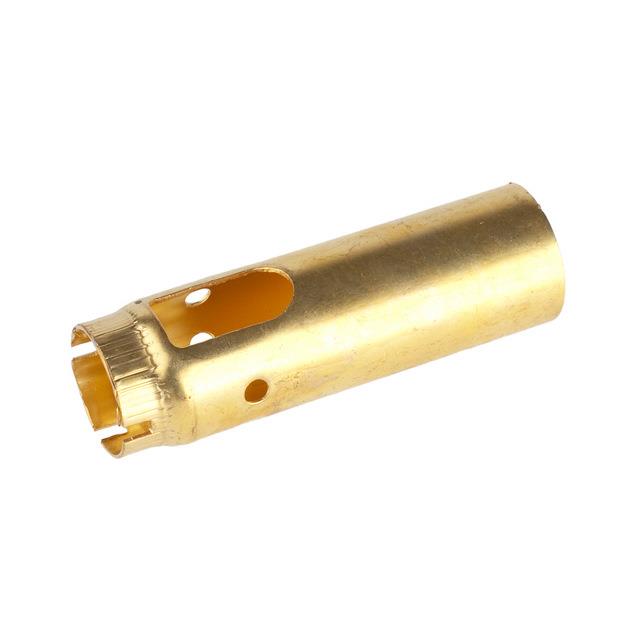

Das Petromax Flammschutzrohr führt dem zerstäubten Petroleum des Rapidvorwärmers Luft zu und hält die Vorwärmflamme in der vorgesehenen Form.
Durch die Öffnungen im Messingrohr strömt Luft zum Brennstoffnebel aus der Rapid-Düse. Das einzelne Ersatzteil passt laut Petromax in HK150, HK250, HK350 und HK500; Düse, Sieb und der vollständige Rapidvorwärmer sind nicht enthalten.
- Flammenführung und Luftbeimischung im Rapid-System
- für HK150, HK250, HK350 und HK500
- Messingausführung mit 11 g Gewicht
- klar von Rapid-Düse und Düsenmutter abgegrenzt
- ein einzelnes Rohr, kein kompletter Rapidvorwärmer
Was passiert im Flammschutzrohr?
Beim Start einer Petromax Starklichtlampe muss der Vergaser ausreichend vorgewärmt werden. Der Rapidvorwärmer nutzt dafür den Tankdruck: Petroleum gelangt zur Rapid-Düse und wird dort fein zerstäubt. Der entstehende Brennstoffnebel tritt in den Bereich des Flammschutzrohrs ein.
Durch die seitlichen Öffnungen strömt Luft hinzu. Brennstoff und Luft vermischen sich und werden als Vorwärmflamme in der vorgesehenen Richtung geführt. Petromax beschreibt das Rohr ausdrücklich als Bauteil, das ein unkontrolliertes Ausschlagen der Flamme begrenzt. Es ist damit Misch- und Flammenführungsteil, nicht bloß eine optische Abdeckung.
Produkt-Einordnung:
Klasse: einzelnes Ersatzteil innerhalb des modularen Rapidvorwärmers.
Direkt nutzbar: nur zusammen mit Düse, Anschluss, Betätigung und weiteren passenden Rapid-Komponenten.
Systemkette: Tankdruck → Anschlusskörper → Rapid-Düse → Luftöffnungen und Flammschutzrohr → Vorwärmflamme.
Kompatibilität: HK150, HK250, HK350 und HK500.
Flammschutzrohr und Rapid-Düse haben verschiedene Aufgaben
Die Düse dosiert beziehungsweise zerstäubt den unter Druck zugeführten Brennstoff. Das Flammschutzrohr besitzt dagegen Öffnungen für die Luftzufuhr und gibt dem entstehenden Gemisch sowie der Flamme den vorgesehenen Raum und die Richtung. Ein neues Rohr korrigiert deshalb keine beschädigte Düsenbohrung.
Umgekehrt kann eine saubere Düse ihre Aufgabe nicht vollständig erfüllen, wenn das Rohr fehlt, stark verformt ist oder seine Luftöffnungen blockiert sind. Beide Komponenten müssen im System funktionieren, dürfen bei der Fehlerdiagnose aber nicht miteinander verwechselt werden.
Wann sollte das Rohr ersetzt werden?
Ein Austausch ist eindeutig, wenn das Teil fehlt, Risse oder starke Verformungen aufweist, nicht mehr korrekt auf der vorgesehenen Position sitzt oder die Luftöffnungen mechanisch beschädigt sind. Leichte Ablagerungen bedeuten nicht automatisch, dass ein neues Rohr erforderlich ist. Zuerst ist zu klären, ob sich die Öffnungen fachgerecht reinigen lassen, ohne Form oder Querschnitt zu verändern.
Das Flammschutzrohr besitzt selbst keine beweglichen Teile. Seine Beurteilung konzentriert sich deshalb auf vollständige Form, sicheren Sitz und freie, unveränderte Luftöffnungen. Eine schwergängige Rapid-Betätigung entsteht dagegen im Hebel- oder Anschlussbereich und wird nicht durch ein neues Rohr behoben.
Ein schlechtes Flammenbild allein reicht als Diagnose nicht aus. Zu geringer Tankdruck, eine zugesetzte oder beschädigte Rapid-Düse, ein verschmutztes Sieb, eine Undichtigkeit oder Probleme am Kipphebel können den Vorwärmer ebenfalls beeinträchtigen. Das Rohr ist nur eine Station in dieser Kette.
Luftöffnungen nicht aufweiten
Die Öffnungen sind Teil der vorgesehenen Luftführung. Sie sollen frei sein, dürfen aber nicht mit Bohrern oder groben Werkzeugen vergrößert werden. Eine aufgeweitete Öffnung verändert die Geometrie, die Petromax für Mischung und Flammenführung vorgesehen hat.
Bei der Reinigung werden lose Rückstände schonend entfernt. Ist eine Öffnung durch Korrosion, Einbrennen oder mechanische Bearbeitung nicht mehr in ihrer ursprünglichen Form, ist der Austausch des preislich überschaubaren Einzelteils technisch sauberer als eine improvisierte Nacharbeit.
Kompatibilität über alle vier HK-Größen
Petromax bestätigt dieses Flammschutzrohr für HK150, HK250, HK350 und HK500. Das ist eine breitere Freigabe als bei manchen Anschlusskörpern oder vollständigen Rapidvorwärmern, die nach Baugröße unterschieden werden.
Diese Kompatibilität gilt nur für das Rohr selbst. Sie bedeutet nicht, dass ein kompletter Rapidvorwärmer der HK350/HK500 unverändert in eine HK150 oder HK250 passt. Bei einer Reparatur muss jedes Bauteil nach seiner eigenen Modellfreigabe ausgewählt werden.
Lieferumfang und bestätigte technische Daten
- 1 × Petromax Flammschutzrohr für den Rapidvorwärmer
Enthalten: das einzelne Messingrohr mit Luftöffnungen.
Nicht enthalten: Rapid-Düse, Düsenmutter, Sieb, Anschlusskörper, Kipphebel, Dichtungen oder kompletter Rapidvorwärmer.
Petromax nennt Messing als Material und 11 g als Gewicht. Abmessungen veröffentlicht der Hersteller auf der aktuellen Produktseite nicht; deshalb werden keine Werte aus Zeichnungen oder Fremdangeboten übernommen.
Sicherheit bei Arbeiten am Vorwärmer
Vor Demontage, Reinigung oder Einbau muss die Lampe vollständig kalt und der Tank drucklos sein. Petroleumarbeiten erfolgen fern von offener Flamme und anderen Zündquellen. Das Rohr sitzt im Bereich einer offenen Vorwärmflamme und darf nur in der vorgesehenen Anordnung betrieben werden.
Nach der Montage sind korrekter Sitz und die Funktion des gesamten Rapids nach Petromax Anleitung zu kontrollieren. Ein Funktionstest mit fehlenden Nachbarteilen oder außerhalb des vollständigen Lampenaufbaus ist keine geeignete Prüfung.
Praxis-Tipps für Diagnose und Montage
Luftöffnungen gegen Licht kontrollieren
Prüfe das kalte, ausgebaute Rohr aus mehreren Richtungen. So werden zugesetzte oder verformte Öffnungen sichtbar, ohne mit einem Werkzeug in die Geometrie einzugreifen.
Düse und Rohr getrennt beurteilen
Die Düse ist für die Zerstäubung zuständig, das Rohr für Luftzufuhr und Flammenform. Ein Fehler an einem Teil darf nicht automatisch dem anderen zugeschrieben werden.
Sitz vor dem Zusammenbau dokumentieren
Fotografiere die Anordnung von Düse, Mutter und Rohr an der kalten Lampe. Das erleichtert den korrekten Wiederaufbau und verhindert eine Verwechslung mit angrenzenden Teilen.
Keine Öffnung „nach Gefühl“ vergrößern
Auch wenn Ablagerungen hartnäckig wirken, verändern Bohrer oder grobe Drähte die Luftführung. Bei mechanisch geschädigten Löchern ist ein neues Rohr die kontrollierbare Lösung.
Bei mehreren Rapid-Schäden die Komplettlösung vergleichen
Sind zusätzlich Anschluss, Hebel und Düse beschädigt oder fehlen mehrere Teile, ist ein vollständiger Rapidvorwärmer für die konkret ausgewiesene Lampengröße eindeutiger als eine unvollständige Einzelteilkombination.
Black-Raptor-Kurzfazit:
Kaufen, wenn: das einzelne Flammschutzrohr einer HK150 bis HK500 fehlt oder mechanisch nicht mehr einwandfrei ist.
Nicht kaufen, wenn: ausschließlich Düse, Sieb, Dichtung oder Tankdruck die Ursache sind oder ein kompletter Rapid benötigt wird.
Passende Teile für das Rapid-System:
Technische Daten
-
Hersteller: Petromax
-
Produkttyp: Flammschutzrohr des Rapidvorwärmers
-
Kompatibilität: HK150, HK250, HK350 und HK500
-
Funktion: Luftbeimischung und Führung der Vorwärmflamme
-
Material: Messing
-
Gewicht: 11 g
-
Lieferumfang: ein Flammschutzrohr
FAQ
Zerstäubt das Flammschutzrohr das Petroleum?
Nein. Die Zerstäubung übernimmt die Rapid-Düse. Das Rohr führt Luft zu und formt das entstehende Gemisch beziehungsweise die Flamme.
Passt das Rohr auch zur HK150?
Ja. Petromax bestätigt die Kompatibilität mit HK150, HK250, HK350 und HK500.
Ist die Rapid-Düse im Lieferumfang enthalten?
Nein. Geliefert wird ausschließlich das Messing-Flammschutzrohr.
Behebt ein neues Rohr jede unruhige Vorwärmflamme?
Nein. Düse, Sieb, Tankdruck, Dichtung und weitere Rapid-Komponenten können ebenfalls verantwortlich sein.
Kann ein zugesetztes Rohr gereinigt werden?
Lose Ablagerungen können schonend entfernt werden. Sind Öffnungen verformt, aufgeweitet oder dauerhaft beschädigt, ist der Austausch sinnvoller als eine mechanische Nacharbeit.
