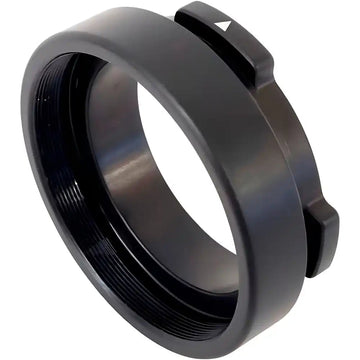

Präzise Jagen · Klemmhülse
Der richtige Durchmesser entscheidet – nicht die Objektivbezeichnung
Die Präzise-Jagen-Klemmhülse bildet die Zielfernrohrseite des DUO-Systems. Sie bleibt an der Optik; der passende DUO-Verbinder zum Vorsatzgerät wird separat gewählt.
Der wichtigste Kaufcheck: Miss den realen Außendurchmesser an der geplanten Klemmposition. Die Zahl auf dem Objektiv ist kein verlässlicher Ersatz für diesen Messwert.
Unsere ehrliche Einordnung
Bei einer Klemmhülse ist die Größenwahl der entscheidende Punkt. Eine benachbarte Größe wird nicht durch stärkeres Anziehen „passend“, und ein nomineller Objektivwert sagt nicht automatisch etwas über den tatsächlichen Außendurchmesser des Zielfernrohrs aus.
Wer sauber misst und die Hülse zur realen Klemmstelle auswählt, reduziert das Risiko von Fehlkauf, Verspannung und unnötigem Nacharbeiten deutlich.
Passt gut, wenn …
… der Außendurchmesser an der tatsächlichen Klemmstelle gemessen ist, der DUO-Verbinder für dein Vorsatzgerät feststeht und rund um die Montage genügend Freiraum vorhanden ist.
Passt eher nicht, wenn …
… du nur den Objektivdurchmesser kennst, eine „fast passende“ Größe wählen willst oder der Aufbau durch Druck, Verkanten oder Nacharbeit passend gemacht werden müsste.
Variantenwahl: diese Durchmesser sind im Shop hinterlegt
30 mm · 48 mm · 49,5 mm · 51,5 mm · 52 mm · 56 mm · 57 mm · 58,5 mm · 62 mm · 63,5 mm
Die Variantenzahl bezieht sich auf den Außendurchmesser der Zieloptik an der vorgesehenen Klemmposition. Schutzkappen, auftragende Ringe oder andere Fremdteile dürfen den Messwert nicht verfälschen.
Was die Konstruktion in der Praxis bedeutet
Hart eloxiertes Aluminium
Die vorhandenen Produktdaten führen eine Aluminiumkonstruktion mit harter Eloxierung. Das sorgt für eine robuste Systembasis bei vergleichsweise geringem Gewicht.
Schutzfolien an den Anlageflächen
Die Schutzfolien unterstützen eine materialschonende Klemmung. Sie ersetzen jedoch nicht die richtige Größe und keine saubere, spannungsfreie Montage.
DUO-System logisch getrennt
Die Klemmhülse wird nach dem Zielfernrohr gewählt. Der DUO-Verbinder wird separat nach der Aufnahme des verwendeten Vorsatzgeräts bestimmt.
Messstelle statt Modellname
Selbst innerhalb einer Zielfernrohrserie können Gehäusekonturen und Außendurchmesser variieren. Der Messschieber an der geplanten Klemmstelle ist deshalb aussagekräftiger als eine Modellbezeichnung.
Grenzen, Nachteile und typische Fehlkäufe
Häufigster Fehlkauf: Objektivangabe und Außendurchmesser werden verwechselt.
Keine Nachbargröße wählen: Eine Klemmhülse soll passend sitzen, nicht durch erhöhtes Anzugsmoment kompensiert werden.
Freigängigkeit bleibt Teil der Prüfung: Bei sehr niedrig montierten Optiken müssen Laufkontur, Schiene, Türme und Bedienelemente berücksichtigt werden.
DUO-Verbinder separat: Die Klemmhülse allein stellt noch keine vollständige Verbindung zum Vorsatzgerät her.
Technische Daten mit Praxisdeutung
Produktart
Klemmhülse für das Präzise-Jagen-DUO-System. Auswahl nach gemessenem Außendurchmesser der Zieloptik.
Material
Aluminium, hart eloxiert. Für die Praxis zählt neben dem Material vor allem die exakt passende Klemmgröße.
Verfügbare Größen
30 / 48 / 49,5 / 51,5 / 52 / 56 / 57 / 58,5 / 62 / 63,5 mm.
Systemlogik
Klemmhülse an der Zieloptik; passender DUO-Verbinder zum jeweiligen Vorsatzgerät separat.
Montage- und Kontrollhinweise
Richtig messen
Mit einem geeigneten Messschieber an der tatsächlichen Klemmposition messen. Nicht am Objektivrand und nicht über Schutzkappen oder Fremdteile.
Plan und spannungsfrei montieren
Die Hülse gerade ansetzen. Sie darf nicht verkantet oder durch übermäßige Kraft in Position gebracht werden.
Freigängigkeit kontrollieren
Nach der Montage prüfen, ob Verstellringe, Türme, Schiene und umliegende Bauteile frei bleiben.
Vor jeder Nutzung prüfen
Sitz, Ausrichtung und die vollständige Verbindung des Gesamtsystems kontrollieren; bei erkennbarer Bewegung die Ursache vor weiterer Nutzung klären.
Lieferumfang
1 × Präzise Jagen Klemmhülse in der gewählten Durchmesser-Variante. DUO-Verbinder, Vorsatzgerät und Zielfernrohr sind nicht Bestandteil dieser Produktposition.
FAQ
Welche Größe muss ich wählen?
Den real gemessenen Außendurchmesser des Zielfernrohrs an der geplanten Klemmposition.
Reicht die Objektivangabe meines Zielfernrohrs aus?
Nein. Die Objektivangabe ist nicht automatisch identisch mit dem äußeren Klemmdurchmesser.
Kann ich eine benachbarte Größe verwenden?
Nein. Die Klemmhülse sollte exakt zur gemessenen Klemmstelle passen.
Ist der DUO-Verbinder enthalten?
Nein. Der Verbinder wird separat passend zum konkreten Vorsatzgerät gewählt.
Was sollte ich nach der Montage kontrollieren?
Planen Sitz, Freigängigkeit, Ausrichtung und die stabile Verbindung des vollständigen Systems.
Black Raptor · Messen statt raten
Bei der Klemmhülse entscheidet ein sauberer Messwert über den passenden Aufbau. Erst Außendurchmesser an der Klemmstelle bestimmen, dann die entsprechende Variante wählen und den DUO-Verbinder separat zum Vorsatzgerät abstimmen.
