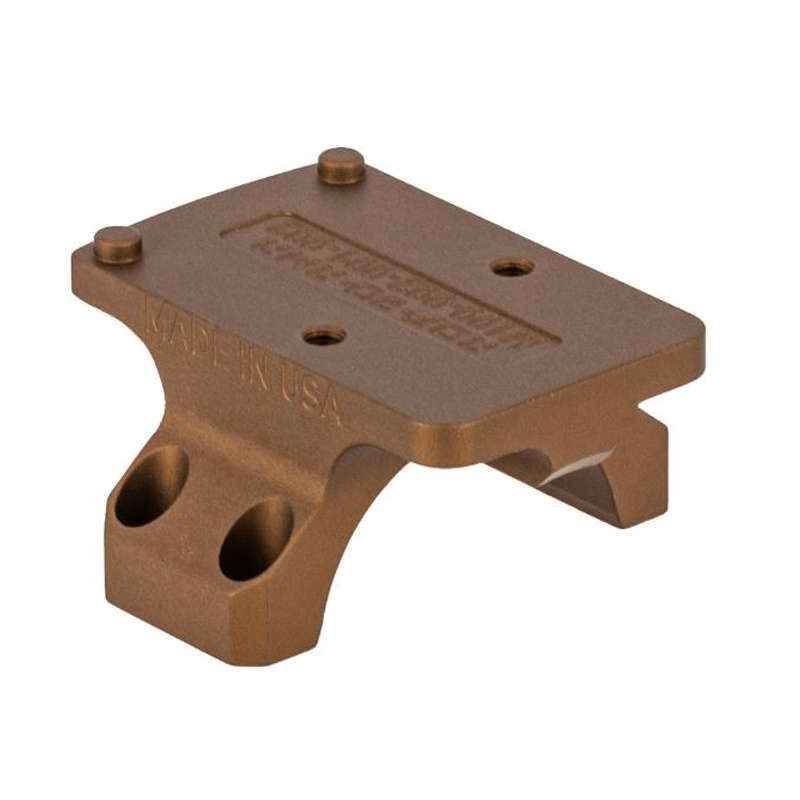

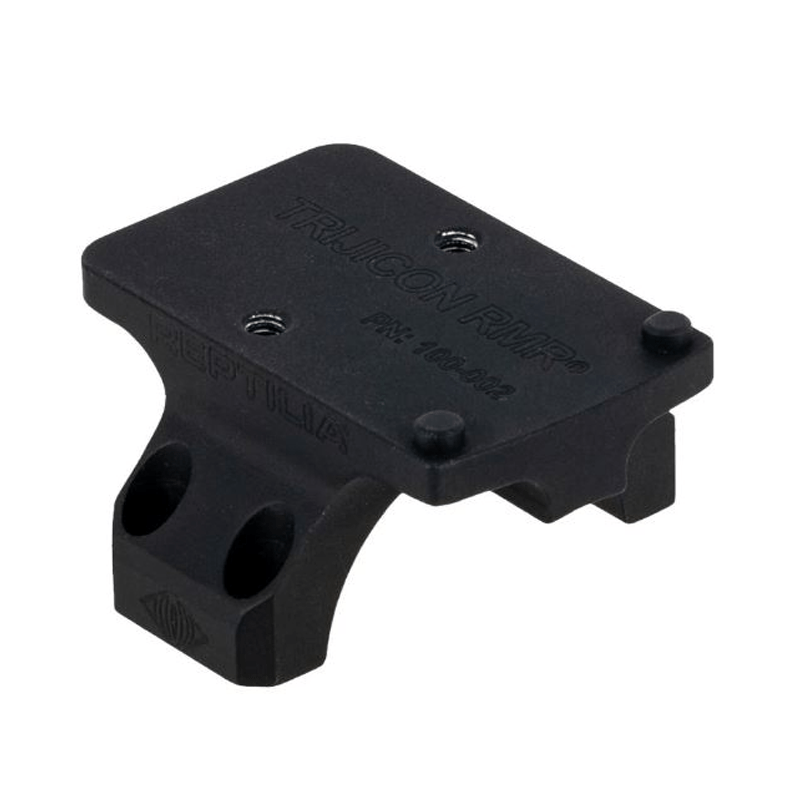

Reptilia ROF-90 Aufsatzmontage, 30 mm Trijicon/RMR übernimmt die Aufgabe, ein kompatibles Trijicon-RMR-Footprint-Rotpunktvisier im 90-Grad-Winkel auf einer passenden 30-mm-Reptilia-AUS- oder Geissele-Super-Precision-Montage zu positionieren. Dieses Produkt ist kein universeller Zwischenblock: Rohrdurchmesser 30 mm, Schnittstelle Trijicon-RMR-Footprint bestimmen, ob es zum vorhandenen Aufbau passt.
Bei einer Zielfernrohr- oder Rotpunktmontage entstehen Fehlkäufe selten wegen fehlender Tragkraft. Häufiger passen Mittelrohr, Footprint, Höhe, Vorneigung oder Basis nicht zusammen. Deshalb beginnt die Auswahl bei der mechanischen Schnittstelle und endet erst bei der natürlichen Kopfposition hinter der Optik.
Was diese Montage im System übernimmt
Systemkette: Picatinny-Schiene → kompatible 30-mm-Reptilia-AUS- oder Geissele-Super-Precision-Montage → Reptilia ROF-90 Aufsatzmontage, 30 mm Trijicon/RMR → RMR-kompatibles Rotpunktvisier.
Die feste Klemmung ist für dauerhaft eingerichtete Optiken gedacht. Ihr Vorteil ist ein überschaubarer Aufbau ohne zusätzliche Gelenke oder Adapterebenen.
Zusätzlich benötigt: eine kompatible 30-mm-Reptilia-AUS- oder Geissele-Super-Precision-Zielfernrohrmontage und ein Rotpunktvisier mit Trijicon-RMR-Footprint. Abgebildete Optiken, Waffen und Werkzeuge gehören nicht automatisch zum Lieferumfang.
Warum diese Aufsatzmontage kein universeller Rotpunktadapter ist
Die ROF-90 sitzt nicht direkt auf der Waffenschiene. Sie ersetzt einen passenden oberen Ringdeckel einer kompatiblen 30-mm-Reptilia-AUS- oder Geissele-Super-Precision-Montage und schafft dort die Aufnahme für ein Rotpunktvisier mit Trijicon-RMR-Footprint. Damit sind drei Bauteile voneinander abhängig: Hauptmontage, ROF-90 und Rotpunktvisier.
Der 90-Grad-Aufbau positioniert die Zusatzoptik seitlich zur Zielfernrohrachse. Das kann einen schnellen Wechsel der Visierlinie ermöglichen, verändert aber Griffweg, Gesamtbreite und Balance. Vorne oder hinten am Ring montiert entscheidet der freie Raum zwischen Verstelltürmen, Okular, Ladegriff und Kopfposition.
Gegenüber einer separaten Schienenmontage spart der Ringaufsatz eine weitere Basis auf dem Handschutz. Dafür ist er an die bestätigten Reptilia-AUS- beziehungsweise Geissele-Super-Precision-Plattformen gebunden. Wer eine frei auf Picatinny positionierbare Rotpunktmontage sucht, benötigt eine andere Produktklasse.
Wichtigste Eigenschaften
-
Rohrdurchmesser: 30 mm
- Konstruktion aus 7075-T6 Aluminium
-
Kompatibilität: 30-mm-Reptilia-AUS- und Geissele-Super-Precision-Zielfernrohrmontagen
-
Rotpunktaufnahme: Trijicon-RMR-Footprint
Geführte Ausführung: Farbe: Schwarz, Flat Dark Earth Anodized. Farbvarianten verändern die Funktion nicht; Rohrdurchmesser, Höhe, Vorneigung, Footprint und Waffenaufnahme sind dagegen technische Auswahlmerkmale.
Unsere Einschätzung
Reptilia ROF-90 Aufsatzmontage, 30 mm Trijicon/RMR passt zu Schützen mit einer passenden 30-mm-Reptilia-AUS- oder Geissele-Super-Precision-Montage, die eine zusätzliche RMR-kompatible Optik direkt am Montagesystem führen wollen. Der Vorteil liegt in einer klaren, möglichst kurzen Verbindung zwischen Optik und Gegenstelle. Zusätzliche Adapter können sinnvoll sein, erhöhen aber Aufbauhöhe, Schraubenzahl und mögliche Fehlerstellen.
Nicht kaufen, wenn die Hauptmontage nicht zur bestätigten 30-mm-Aufnahme gehört oder das Rotpunktvisier nicht den angegebenen Trijicon-RMR-Footprint verwendet. Eine sehr hochwertige Montage mit falschem Maß bleibt ein Fehlkauf; Qualität kann fehlende Kompatibilität nicht ausgleichen.
Black-Raptor-Kurzfazit:
Kaufen, wenn: Die aufgeführten Maße passen zum realen Aufbau und genau diese Systemfunktion wird benötigt.
Nicht kaufen, wenn: die Hauptmontage nicht zur bestätigten 30-mm-Aufnahme gehört oder das Rotpunktvisier nicht den angegebenen Trijicon-RMR-Footprint verwendet oder ein zusätzliches Bauteil nur dazu dienen soll, eine grundsätzlich falsche Höhe beziehungsweise Schnittstelle zu retten.
Praxis-Tipp: Ringdurchmesser und Footprint sind zwei getrennte Passungen
Die 30-mm-Angabe bezieht sich auf den Ringdeckel einer kompatiblen Reptilia-AUS- oder Geissele-Super-Precision-Montage; die Optikseite folgt dem Trijicon-RMR-Footprint. Beide Schnittstellen müssen gleichzeitig stimmen. Ein RMR-ähnliches Gehäuse ist kein Kompatibilitätsnachweis.
Praxis-Tipp: 90-Grad-Position mit Anschlag und Verschluss abstimmen
Die seitliche Lage soll erreichbar sein, ohne dass Turm, Ladegriff oder Verschlussweg blockiert werden. Richte die Position am vollständig entladenen Gewehr in den tatsächlich genutzten Anschlägen aus; eine am Werktisch bequeme Lage kann im liegenden Anschlag zu hoch oder zu weit hinten sein.
Praxis-Tipp: Nullpunkt und Bauhöhe getrennt bewerten
Das aufgesetzte Rotpunktvisier besitzt eine andere Visierlinie als das Zielfernrohr. Es wird eigenständig eingeschossen. Die zusätzliche seitliche Masse und Höhe machen außerdem eine Kontrolle aller freigegebenen Schraubverbindungen nach den ersten Schießterminen sinnvoll.
Was sich nach einem Montagewechsel am System ändert
Mit Reptilia ROF-90 Aufsatzmontage, 30 mm Trijicon/RMR wird nicht nur ein Bauteil ersetzt. Position, Höhe und gegebenenfalls Neigung des Rotpunktvisier ändern die Visierlinie. Nach jeder Neu- oder Ummontage ist der bisherige Nullpunkt daher keine belastbare Annahme. Das System wird mit der vorgesehenen Munition neu kontrolliert und dokumentiert.
Bei einer neutralen Ausführung bleibt der interne Verstellbereich symmetrischer um die vorhandene Basis, soweit Optik und Waffe dies zulassen. Der benötigte Weg ergibt sich aus Distanz, Ballistik und Zielfernrohr, nicht aus einer pauschalen Empfehlung.
Drehmomentwerte gehören immer zur konkreten Verbindung. Schienenklemme, Ringdeckel und Optikhersteller können unterschiedliche Vorgaben machen. Schraubensicherung, Schmierung oder trockene Montage verändern die Vorspannung und werden nur so eingesetzt, wie es die jeweilige Herstelleranleitung verlangt.
Höhenangaben verschiedener Hersteller sind erst vergleichbar, wenn derselbe Bezugspunkt verwendet wird. Je nach Produkt kann eine Angabe von der Schienenoberkante bis zur optischen Mittelachse oder bis zu einer anderen definierten Fläche reichen. Deshalb nie allein zwei Millimeterwerte gegenüberstellen, sondern Maßdefinition, Rohrdurchmesser und tatsächliche Visierlinie gemeinsam lesen. Auch Zoll- und Millimeterangaben erst nach Klärung des Messbezugs umrechnen und vergleichen. Fehlt eine eindeutige Maßdefinition, darf sie nicht aus einem Produktfoto abgeleitet werden. Die Herstellerdefinition hat Vorrang.
Feine Kontrollmarkierungen an freigegebenen Schraubverbindungen zeigen später eine Bewegung, ohne dass regelmäßig „auf Verdacht“ nachgezogen wird. Bei QD-Ausführungen zusätzlich Nutposition und Anlagerichtung dokumentieren; bei fester Montage reicht eine eindeutige Positionierung der Basis. Jede sichtbare Verschiebung, jeder neue Ringschatten oder eine unerklärliche Nullpunktwanderung wird zuerst mechanisch geklärt, bevor Korrekturen am Turm die Ursache verdecken.
Für spätere Umbauten SKU, Rohrmaß beziehungsweise Footprint, Höhenangabe, Vorneigung und verwendete Nut notieren. Gerade innerhalb einer Modellfamilie können äußerlich fast identische Ausführungen technisch verschieden sein. Diese Dokumentation verhindert, dass nach Reinigung, Transport oder Optikwechsel eine andere Variante versehentlich als gleichwertig behandelt wird. Nach einem harten Stoß oder sichtbarer Beschädigung wird die Montage vor weiterer Nutzung fachgerecht kontrolliert. Auch ohne sichtbaren Schaden ist der Nullpunkt nach einer außergewöhnlichen Belastung erneut zu bestätigen.
Montagefolge ohne unnötige Fehlerquellen
Waffe entladen und sicher ablegen. Zuerst die Montage ohne Optik auf der vorgesehenen Basis positionieren: ausreichende Nutbelegung, Abstand zu Verschluss und Auswurffenster sowie Bedienraum für Hebel kontrollieren. Danach die Optik im natürlichen Anschlag auf Augenabstand bringen.
Das Absehen nicht an einer zufälligen Gehäusekante ausrichten, sondern zur tatsächlich waagerechten Waffenachse. Schrauben nur nach den Vorgaben der beteiligten Hersteller anziehen; Werte für Basis, Ringdeckel und Optik sind nicht automatisch identisch. Nach dem ersten Schießtermin Markierungen und Sitz kontrollieren, ohne Schrauben routinemäßig „nach Gefühl“ fester zu ziehen.
Welche Ausführung passt?
Vier Antworten müssen eindeutig sein: Passt die Optikaufnahme? Passt die Waffen- oder Schienenbasis? Ergibt die Bauhöhe eine natürliche Kopfposition mit vollständiger Freigängigkeit? Bleibt der gesamte Aufbau einschließlich Verschluss, Ladegriff und Verstellringen bedienbar? Erst wenn alle vier Punkte stimmen, sind Funktionen wie QD, Vorversatz oder zusätzliche Zubehörschnittstellen sinnvoll zu bewerten.
Vergleich und passende Alternativen:Vergleiche Alternativen zuerst nach Schnittstelle und Höhe. QD, Offset oder Direktmontage sind Funktionen mit eigenem Einsatzzweck, keine pauschalen Qualitätsstufen.
Technische Daten
-
Rohrdurchmesser: 30 mm
- Konstruktion aus 7075-T6 Aluminium
-
Kompatibilität: 30-mm-Reptilia-AUS- und Geissele-Super-Precision-Zielfernrohrmontagen
-
Rotpunktaufnahme: Trijicon-RMR-Footprint
Passungshinweis:
Produktbilder reichen nicht zur Kompatibilitätsprüfung. Maßgeblich sind die bezeichnete Optikaufnahme, Waffen- oder Schienenbasis, Rohrgröße beziehungsweise Footprint und die konkrete Ausführung.
FAQ
Wird die ROF-90 direkt auf eine Picatinny-Schiene gesetzt?
Nein. Sie ersetzt den passenden Ringdeckel einer kompatiblen 30-mm-Reptilia-AUS- oder Geissele-Super-Precision-Zielfernrohrmontage.
Welches Rotpunktvisier passt?
Ein Modell mit bestätigtem Trijicon-RMR-Footprint. Ein ähnlich geformtes Gehäuse ohne diesen Footprint reicht nicht.
Wofür steht die 30-mm-Angabe?
Für die kompatible Ringgröße der Hauptmontage, nicht für eine Bauhöhe und nicht für den Rotpunkt-Footprint.
Was wird zusätzlich benötigt?
eine kompatible 30-mm-Reptilia-AUS- oder Geissele-Super-Precision-Zielfernrohrmontage und ein Rotpunktvisier mit Trijicon-RMR-Footprint. Waffe, Zielfernrohr und Werkzeug sind nicht automatisch enthalten.
Was unterscheidet die ROF-90 von einer separaten Rotpunktmontage?
Sie setzt die Zusatzoptik auf den Ringbereich der Hauptmontage. Eine separate Picatinny-Montage besitzt eine eigene Schienenklemme und ist freier auf vorhandenen Nuten positionierbar.
