4 × Full HDAußenkameras
360°Virtuelle Birdview-Ansicht nach Kalibrierung
2D & 3DMehrere Anzeigemodi
Ohne DisplayMonitor separat einplanen
Worum geht es bei diesem Produkt?

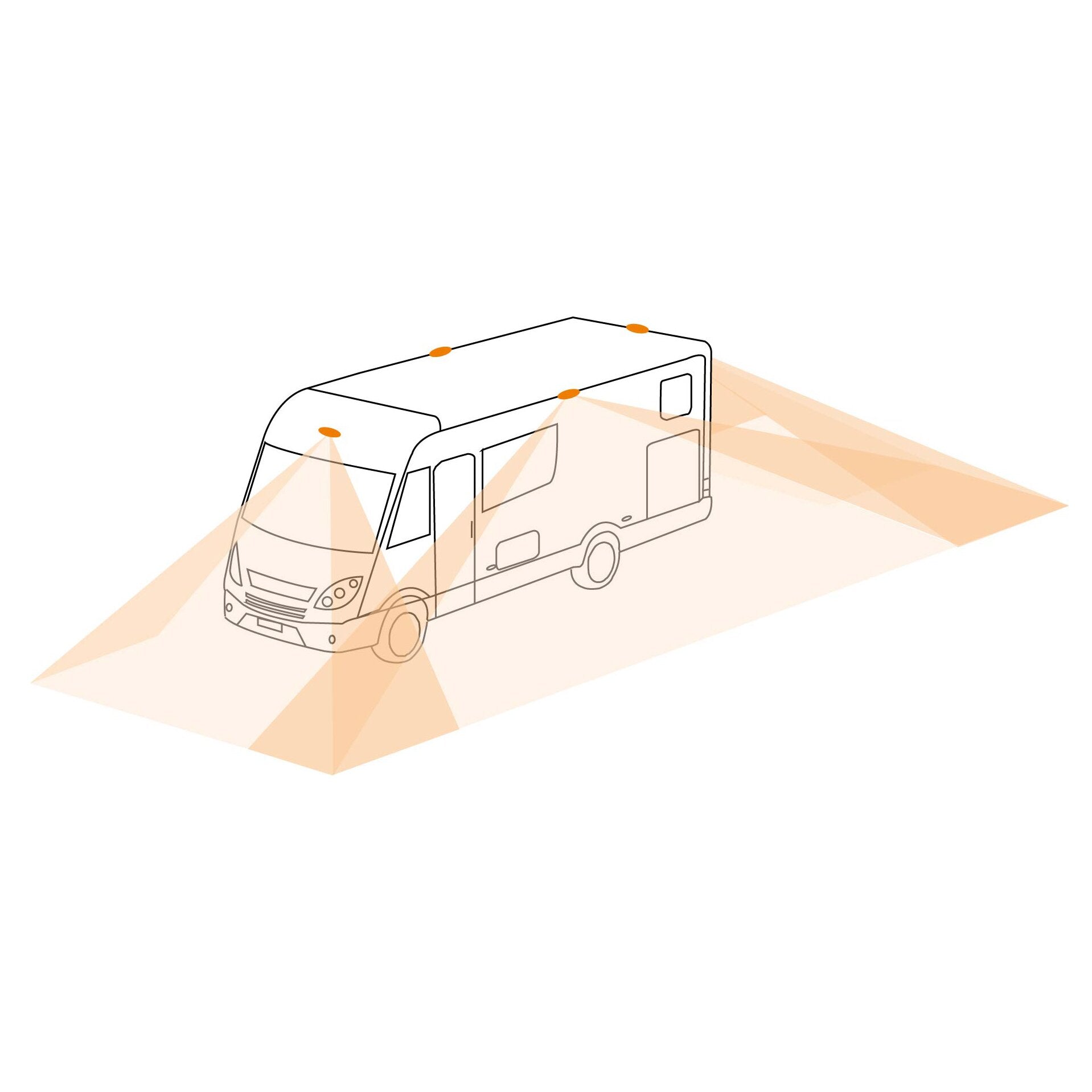

Bei einem hohen Reisemobil sind Bordsteinkanten, Pfosten und Seitenabstände aus der Fahrerposition oft schwer einzuschätzen. Die Caratec Safety CSV361HD verarbeitet die Bilder von vier verteilten Außenkameras zu einer übersichtlichen Gesamtansicht. Verschiedene Perspektiven helfen beim Einparken und Ausfahren aus engen Plätzen.
Der technische Vorteil entsteht nur, wenn alle vier Kameras richtig positioniert, sauber verkabelt und für die Fahrzeugabmessungen kalibriert sind. Eine unkalibrierte Rundumsicht kann Abstände verzerren; deshalb ist dies kein Zubehör, das einfach angeschlossen und ohne Einrichtung gefahren werden sollte.
Montage, Anwendung und Pflege in der Praxis
1. Fahrzeug planenKamerapositionen anhand der Fahrzeugform festlegen. Klappen, Türen, Anbauteile und potenzielle Abschattung berücksichtigen.
2. Anschlüsse klärenGeeigneten AHD-Monitor, dessen Eingänge und die Umschaltung mit der Caratec-Steuerbox vorab abstimmen.
3. Montage und AbdichtungKameras und Kabel mit Korrosionsschutz und fachgerecht abgedichteten Durchführungen befestigen; Steuerbox im geeigneten Innenbereich platzieren.
4. KalibrierenBildwinkel für die konkreten Fahrzeugmaße justieren und den zusammengesetzten 360°-Blick mit der vorgesehenen Kalibrierprozedur einmessen.
5. Funktion prüfenAlle Perspektiven im Stillstand testen. Speziell an Vorder-/Hinterecken reale Abstände mit dem Kamerabild vergleichen.
6. Pflege und NutzungLinsen regelmäßig reinigen, Wasser- und Salzrückstände entfernen. Beim Rangieren stets direkt schauen und gegebenenfalls einweisen lassen.
Black-Raptor-PraxistippPrüfe Monitor und Kalibrierung schon vor dem Kauf. Viele teure Enttäuschungen entstehen nicht durch schlechte Kameras, sondern weil das vorhandene Display das AHD-Signal nicht sauber verarbeiten kann oder die Vogelperspektive nie korrekt eingemessen wurde.
Technische Daten – nur belegte Angaben
| Merkmal |
Angabe |
| Hersteller / Modell |
Caratec Safety CSV361HD |
| Shop-SKU |
FRE82209 |
| Systemart |
360°-Birdview / Rundumkamerasystem |
| Außenkameras |
4 Full-HD-Kameras |
| Kameraschutz |
IP69K laut Caratec-Produktinformation |
| Videosignal |
AHD |
| Ansichten |
Zusammengesetzte Vogelperspektive und 2D-/3D-Varianten |
| Kameraanschluss |
6-polige Mini-DIN-Verbindung laut Herstellerangabe |
| Zusatzfunktionen |
Videoaufzeichnung auf geeignetem Speichermedium; GPS-Antenne laut Produktinformationen |
| Anwendung |
Fahrzeugumfeld / Reisemobil |
| Monitor |
Nicht enthalten; technische Kompatibilität prüfen |
Hinweis: Herstellerzeichnung, Geräteetikett und die für die konkrete Variante gültige Einbauanleitung haben bei widersprüchlichen Lieferantendaten Vorrang.
Ehrliche Grenzen & teure Fehlkäufe vermeiden
Ein 360°-Kamerasystem kann trotz vier Kameras Bereiche verdecken oder Abstände falsch erscheinen lassen. Personen, Pfosten und niedrige Hindernisse müssen zusätzlich direkt kontrolliert werden.
IP69K schützt die einzelnen angegebenen Kameras; daraus ergibt sich keine identische Schutzklasse für Innenraum-Steuerbox oder alle Steckverbindungen.
Aufzeichnung erfordert passende Speichertechnik und gegebenenfalls rechtliche Prüfung. Es handelt sich nicht um ein automatisiertes Kollisionsvermeidungssystem.
FAQ – häufige Fragen vor dem Kauf
Ist beim CSV361HD ein Monitor dabei?
Nein. Das Angebot bezeichnet ausdrücklich das Caratec-Kamerasystem ohne Monitor. Ein kompatibles Display muss vorhanden oder separat vorgesehen sein.
Reicht jeder vorhandene Rückfahrmonitor?
Nein. AHD-Signalformat, Steckverbindungen, Auflösung und Umschaltung müssen konkret zusammenpassen.

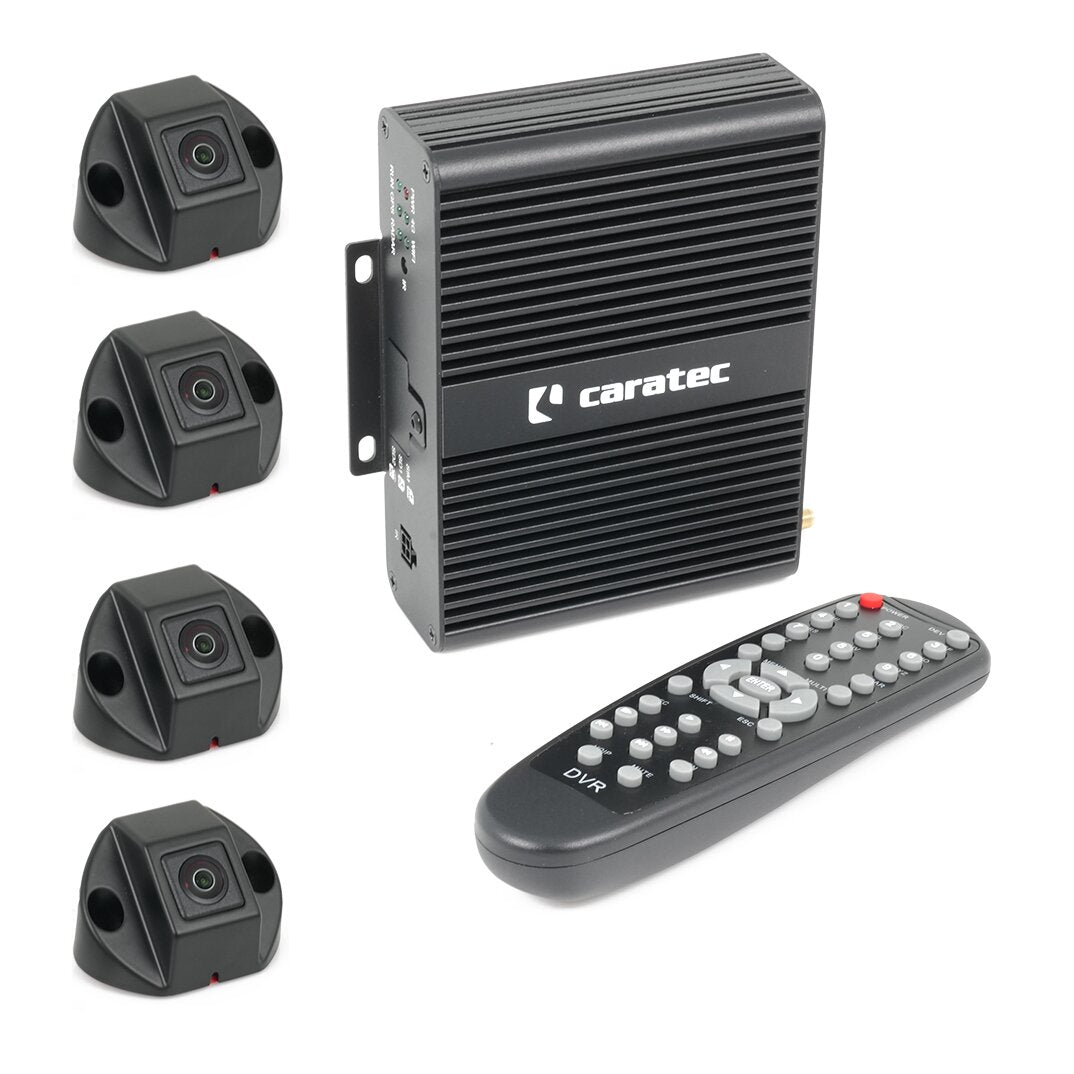

Wie viele Kameras werden installiert?
Vier Full-HD-Kameras für Front, Heck und Seitenbereiche nach der vorgesehenen Fahrzeugkonfiguration.
Wie entsteht die Vogelperspektive?
Die Steuerbox fügt kalibrierte Einzelperspektiven zu einer virtuellen Draufsicht zusammen. Das Ergebnis hängt von Kamerapositionierung und Einmessung ab.
Kann ich auch einzelne Kameraansichten sehen?
Das System bietet unterschiedliche Ansichten einschließlich 2D/3D; die konkrete Monitorbedienung hängt von Installation und Systemanbindung ab.
Kann das System Videos speichern?
Caratec beschreibt eine Aufzeichnung auf SD-Karte und Abruf über USB. Ein passendes Speichermedium ist nicht automatisch als enthalten bestätigt.
Sind die Außenkameras wetterfest?
Die Kameras sind laut Hersteller mit IP69K beschrieben. Steckverbindungen und Durchführungen müssen trotzdem fachgerecht geschützt werden.
Ersetzt die Rundumsicht die Außenspiegel?
Nein. Gesetzlich vorgeschriebene Sichtmittel, direkte Kontrolle und umsichtiges Rangieren bleiben erforderlich.
Ist nach der Montage eine Kalibrierung nötig?
Ja. Die zusammengesetzte Fahrzeugansicht muss zur realen Geometrie passen, sonst können Abstände irreführend erscheinen.
Ist das System nur für eine bestimmte Wohnmobilmarke?
Caratec führt die Anwendung als universell für Wohnmobile. Die konkrete Montierbarkeit muss dennoch am Fahrzeug geprüft werden.
Welche Teile sollte ich vorab zusätzlich planen?
Insbesondere ein AHD-kompatibles Display, gesicherte Kabelwege, Durchführungen und gegebenenfalls ein Aufzeichnungsspeichermedium.
