Schnittstelle statt Universalversprechen
Das geschlossene Red Dot soll auf die vorhandene RMR-Basis – ohne das komplette Setup neu aufzubauen.

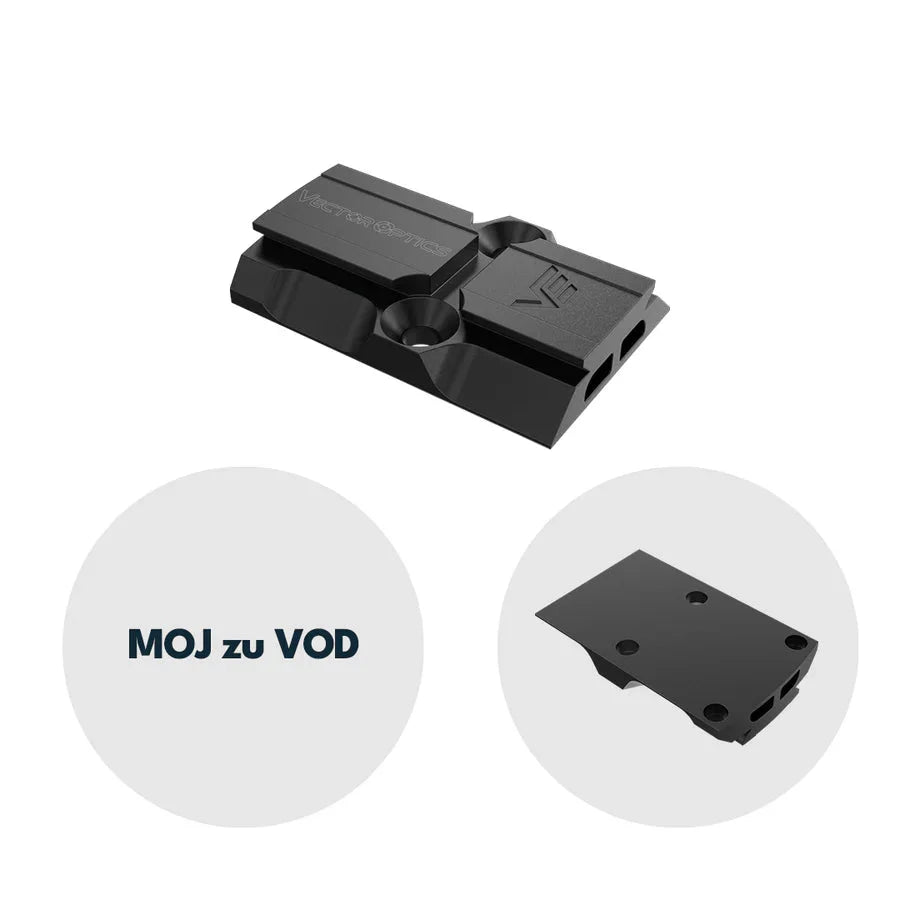

Genau dafür ist der Vector Optics SCFRM-13 gedacht: Die Stahlplatte setzt auf einer MOJ-/RMR-Schnittstelle auf und stellt oben den Vector-VOD-Footprint für die geschlossene SCRD-63-Familie bereit. Sie ist flach, klar definiert und nur dann die richtige Lösung, wenn beide Seiten wirklich passen.
Kompatibilität ehrlich prüfen
Unsere ehrliche Einordnung
Der SCFRM-13 löst ein sehr konkretes Montageproblem. Er macht aus einer MOJ-/RMR-Aufnahme keine Picatinny-Schiene, sondern übersetzt sie in den VOD-/ACRO-Footprint. Der vorgesehene Einsatzbereich umfasst kompatible geschlossene Red Dots, darunter die SCRD-63-Linie.
Die 5 mm hohe Adapterplatte hält den zusätzlichen Aufbau vergleichsweise niedrig. Dafür entsteht eine weitere mechanische Schnittstelle zwischen Waffe und Optik. Schraubenlänge, Auflageflächen und Anzugsvorgaben des Waffen- beziehungsweise Optikherstellers bleiben deshalb entscheidend.
Passt gut, wenn …
deine Waffe oder vorhandene Montage unten eine eindeutig bestätigte MOJ-/RMR-Aufnahme besitzt und du oben ein kompatibles geschlossenes Red Dot mit VOD-/ACRO-Schnittstelle montieren möchtest.
du bewusst eine flache Stahlplatte statt einer zusätzlichen 21-mm-Schienenmontage suchst.
Passt eher nicht, wenn …
du direkt auf Picatinny/Weaver oder 11-mm-Prismenschiene montieren willst, dein Basisschnitt nicht sicher als MOJ/RMR identifiziert ist oder das vollständige Setup mechanisch nicht geprüft werden kann.
du eine komplette Waffen- oder Optikmontage inklusive aller plattformspezifischen Schrauben suchst.
Was die beiden Footprints praktisch bedeuten
Unterseite: MOJ / RMR
Die Platte sitzt auf einer vorhandenen MOJ-Schnittstelle, die mit dem RMR-Muster kompatibel ist. Ein ähnliches Aussehen genügt nicht: Lochbild, Passflächen und Schrauben müssen übereinstimmen.
Oberseite: VOD
VOD ist Vectors Schnittstelle für geschlossene Red Dots und mit dem ACRO-Muster kompatibel. Dazu zählen bei Vector unter anderem SCRD-63 und SCRD-SM63. Für die konkrete Montage müssen Anlagefläche, Klemmschnittstelle und Freigängigkeit des vollständigen Setups trotzdem zusammenpassen.
Wichtig zur Kompatibilität: MOJ entspricht dem RMR-Muster, VOD dem ACRO-Muster. Der SCFRM-13 verbindet diese beiden Schnittstellen. Vor der Montage trotzdem prüfen, ob Waffenplattform, vorhandene Basis, Adapter und Visier als vollständige Kombination mechanisch frei und sicher zusammenarbeiten.
Einsatzberatung: Stärken, Grenzen und typische Fehler
Niedriger Zusatzaufbau
Die Platte selbst ist 5 mm hoch; Vector nennt 7,5 mm Zentralhöhe. Das ist sinnvoll, wenn ein geschlossenes Red Dot auf einer vorhandenen RMR-Basis möglichst tief sitzen soll. Ob Visierlinie, Co-Witness und Anschlag danach passen, hängt trotzdem vom gesamten System ab.
Stahl statt Leichtbau
#45-Stahl schafft eine kompakte, formstabile Schnittstelle. Mit 41 g ist die Platte aber kein gewichtsloses Zwischenstück – auf einer Kurzwaffe verändert jedes Zusatzgewicht auf dem Verschluss die bewegte Masse.
Keine Universalplatte
Der SCFRM-13 ersetzt weder eine MOS-Platte noch eine Picatinny- oder 11-mm-Montage. Der häufigste Fehlkauf entsteht, wenn nur „RMR“ oder „ACRO“ gelesen wird, ohne Ober- und Unterseite getrennt zu prüfen.
Drehmoment bleibt systemspezifisch
Vector veröffentlicht für den SCFRM-13 keinen eigenen Drehmomentwert. Deshalb gilt: keine Zahl aus einer fremden Montage übertragen. Vorgaben von Waffe, Basis und Optik haben Vorrang.
Ausbilder- und Anwender-Tipps
1. Erst trocken zuordnen: Vor Schraubensicherung oder Endmontage kontrollieren, ob die Platte plan aufliegt, die Passflächen sauber greifen und keine Schraube vorzeitig auf Block geht.
2. Schrauben nicht nach Gefühl tauschen: Im Lieferumfang liegt ein Paar M4×6. Ob diese Schrauben an deiner konkreten Kombination an der vorgesehenen Stelle richtig sind, muss mit den Unterlagen von Optik und Waffenplattform abgeglichen werden.
3. Nach der Montage neu bestätigen: Jede Änderung zwischen Waffe und Visier erfordert eine Funktions- und Treffpunktkontrolle. Nach den ersten Schussserien Sitz und Markierungen erneut prüfen.
4. Bei Zweifel zum Büchsenmacher: Eine zu lange Schraube kann Bauteile blockieren, eine zu kurze zu wenig Gewindeeingriff bieten. Unklare Gewinde, Anschläge oder Freigaben gehören fachlich geprüft.
Sinnvolle Alternativen im Shop
VOD direkt auf Picatinny/Weaver
Fehlt eine MOJ-/RMR-Basis und soll ein VOD-Red-Dot direkt auf eine 21-mm-Schiene, ist der SCFRM-14 VOD Low Mount die passendere Produktart.
Technische Daten mit Praxisdeutung
ModellSCFRM-13 – eindeutige Modell- und Artikelzuordnung.
SchnittstelleMOJ/RMR unten zu VOD/ACRO oben; für kompatible geschlossene Red Dots, darunter SCRD-63 und SCRD-SM63.
Abmessungen44,5 × 28 mm; Plattenhöhe 5 mm, Zentralhöhe 7,5 mm, Nuttiefe 3 mm.
Material / Oberfläche#45-Stahl, CNC-bearbeitet, mattschwarz.
Gewicht41 g – relevant, wenn die Platte auf einem bewegten Pistolenverschluss eingesetzt wird.
MontageartAdapterplatte, keine Picatinny-, Weaver- oder 11-mm-Schienenmontage.
Lieferumfang
Enthalten: 1 × Vector Optics SCFRM-13 Adapterplatte und 1 Paar M4×6-Schrauben.
Weiteres Werkzeug, plattformspezifische Schrauben und eine modellbezogene Montageanleitung sind nicht Bestandteil dieser Lieferumfangszusage.
Montage und Sicherheit
Waffe vollständig entladen, Magazin entfernen und Patronenlager kontrollieren. Auflageflächen müssen sauber und unbeschädigt sein. Ausschließlich passende Schrauben und die Drehmoment-/Schraubensicherungs-Vorgaben der beteiligten Hersteller verwenden.
Vor dem Schießen Freigängigkeit und Funktion kontrollieren. Anschließend einschießen beziehungsweise Treffpunkt bestätigen. Bei Kurzwaffen zusätzlich prüfen, ob Schrauben oder Adapter die Mechanik beeinflussen und ob die Waffe mit dem veränderten Aufbau zuverlässig repetiert.
FAQ
Montiert der SCFRM-13 direkt auf Picatinny oder Weaver?
Nein. Seine Unterseite ist für MOJ/RMR vorgesehen. Für eine direkte 21-mm-Schienenmontage ist eine VOD-Picatinny-/Weaver-Montage wie der SCFRM-14 die richtige Produktart.
Ist die VOD-Oberseite mit dem ACRO-Muster kompatibel?
Ja. VOD ist mit dem ACRO-Muster kompatibel. Vor dem Kauf müssen dennoch die konkrete Optik, die Klemmschnittstelle und die Freigängigkeit des vollständigen Aufbaus geprüft werden.
Warum stehen 5 mm und 7,5 mm in den Daten?
Die 5 mm bezeichnen die Höhe der Platte, die 7,5 mm die Zentralhöhe. Für die tatsächliche Visierlinie zählt immer die komplette Kombination aus Basis, Adapter und Optik.
Welches Drehmoment gilt für die M4×6-Schrauben?
Für den SCFRM-13 ist kein eigener Drehmomentwert angegeben. Deshalb keine fremde Zahl übernehmen, sondern die Vorgaben der Waffen-/Basis- und Optikhersteller beachten.
Muss nach dem Umbau neu eingeschossen werden?
Ja. Nach jeder Änderung der Optik-Schnittstelle sind Funktion, fester Sitz und Treffpunkt zu bestätigen.
