Niedrige Visierlinie, klare Schnittstelle

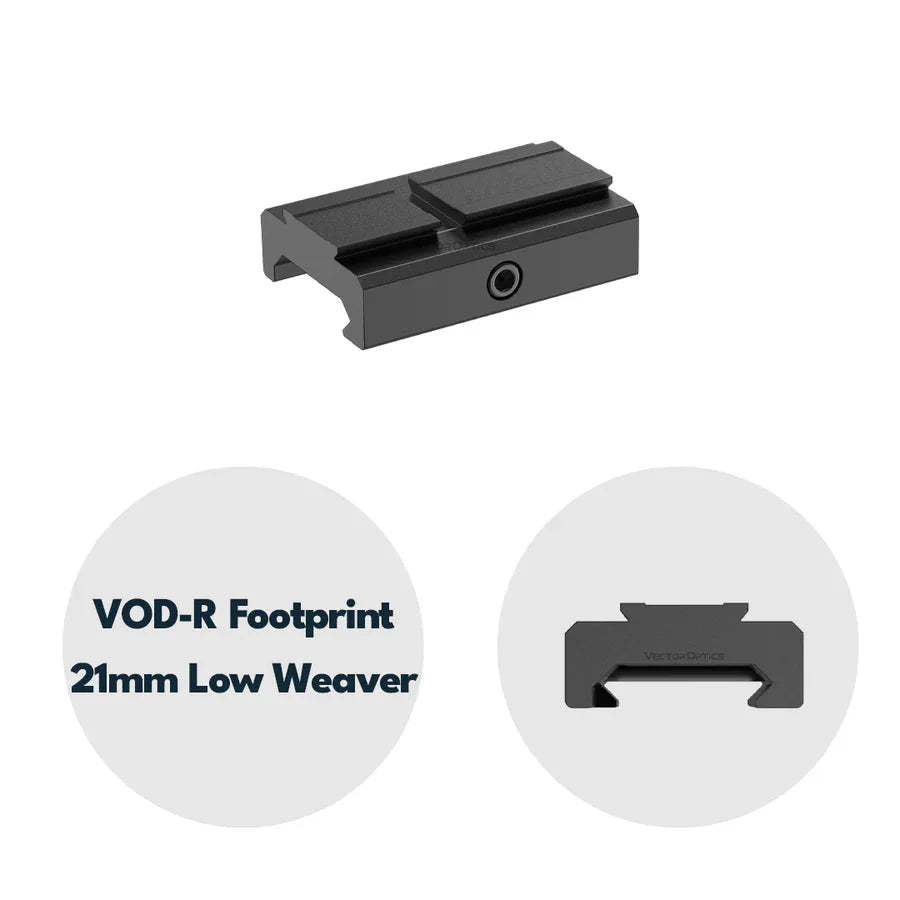

SCFRM-14: VOD direkt auf Picatinny oder Weaver
Das geschlossene Red Dot soll auf die Langwaffe, aber ein hoher Riser würde die Anschlaghöhe unnötig verändern. Der Vector Optics SCFRM-14 setzt eine VOD- beziehungsweise VOD-R-kompatible Optik nur 6 mm höher und verbindet sie mit einer 21-mm-Picatinny-/Weaver-Schiene. Entscheidend ist dabei nicht der Markenname, sondern dass beide Schnittstellen wirklich passen.
Passform jetzt prüfen
Passt gut, wenn …
dein Red Dot ausdrücklich VOD oder VOD-R nutzt, deine Basis eine 21-mm-1913-Picatinny- beziehungsweise Weaver-Schiene ist und du bewusst eine sehr niedrige Visierlinie möchtest.
Passt eher nicht, wenn …
du einen RMR-, RMSc-, Docter/Noblex-, TEK- oder Aimpoint-Micro/RUM-Footprint, eine 11-mm-Dovetail-Schiene oder eine erhöhte Kopfposition benötigst.
Warum Footprint und Schiene getrennt geprüft werden müssen
Optikseite: VOD / VOD-R
Der Hersteller ordnet den SCFRM-14 seinem VOD-System zu. Der offizielle Footprint-Guide beschreibt VOD als Schnittstelle für geschlossene Rotpunktvisiere und nennt unter anderem SCRD-63, SCRD-SM63 und SCRD-75 als passende Vector-Optics-Modelle.
Waffenseite: 21-mm-Schiene
Die Unterseite ist für 1913 Picatinny und Weaver ausgelegt. „Weaver“ im Produktnamen bedeutet deshalb nicht 11-mm-Prismenschiene. Vor dem Kauf Schienentyp und freien Slot prüfen.
6 mm Erhöhung
Die 6 mm beschreiben die zusätzliche Höhe der Optik über der Schiene. Die Gesamthöhe der Montage beträgt 13 mm. Diese Unterscheidung ist wichtig, wenn du die Visierlinie planst.
36 g statt massiver Riser
Das geringe Gewicht belastet das Setup kaum. Die flache Bauweise ist aber kein automatischer Ergonomiegewinn: Ein gerader oder hoher Schaft kann gerade eine höhere Montage erfordern.
Ausbilder- und Anwender-Tipps
Trocken ansetzen: Vor dem Festziehen kontrollieren, ob Footprint, Rückstoßanschlag und Schienenslot ohne Verkanten ineinandergreifen.
Drehmoment nicht raten: Vector Optics veröffentlicht auf der SCFRM-14-Seite keinen eigenen Wert. Deshalb gelten die Vorgaben der Optik und der jeweiligen Plattform; Schraubensicherung nur verwenden, wenn sie dort vorgesehen ist.
Visierlinie vor dem Einschießen prüfen: Anschlag bei geschlossenen Augen einnehmen, öffnen und erst dann bewerten, ob die niedrige Position natürlich passt. Danach Befestigung kontrollieren und die Optik neu einschießen.
Sinnvolle Alternativen
Brauchst du dieselbe VOD-Schnittstelle höher, ist ein VOD-Riser wie der SCFRM-15 die passendere Richtung. Für eine Dovetail-/Prismenschiene existiert mit dem SCFRM-17 eine andere VOD-Low-Mount-Kategorie. Bei einem abweichenden Red-Dot-Footprint brauchst du dagegen keinen anderen Höhenwert, sondern eine vollständig andere Schnittstelle. Genau deshalb sollte die Auswahl mit dem exakten Optikmodell beginnen.
Technische Daten mit Praxisdeutung
Modell / SKUSCFRM-14
GTIN / EAN6976386123166
Optik-FootprintVOD / VOD-R
Schienenaufnahme21 mm · 1913 Picatinny / Weaver
Erhöhung6 mm · nicht mit Gesamthöhe verwechseln
Gesamthöhe / Länge13 mm / 46 mm
Slot-Tiefe3 mm
Material / Finish6061-T6-Aluminium · schwarz matt
Gewicht36 g
Breitebewusst nicht angegeben: Händlerquellen widersprechen sich
Lieferumfang
1 × Vector Optics SCFRM-14 Low Mount. Die offizielle Produktseite weist keine weiteren Paketbestandteile aus; Red Dot, Waffe und zusätzliches Werkzeug gehören nicht automatisch zum Lieferumfang.
Montage, Sicherheit und Pflege
Waffe entladen und sichere Arbeitsumgebung herstellen. Kontaktflächen sauber, trocken und gratfrei halten. Montage spannungsfrei einsetzen, Befestiger gleichmäßig nach den Vorgaben der beteiligten Komponenten anziehen und nach den ersten Schussserien erneut kontrollieren. Keine überstehenden Schrauben erzwingen. Bei sichtbarer Beschädigung, ausgerissenem Gewinde oder wandernder Optik den Einsatz beenden.
Häufige Fragen
Ist VOD dasselbe wie Aimpoint Micro?
Nein. Der Hersteller beschreibt VOD als ACRO-kompatible Schnittstelle für geschlossene Red Dots. Der Aimpoint-Micro-T-1/T-2-Standard wird im offiziellen Guide separat als RUM geführt.
Passt der SCFRM-14 auf eine 11-mm-Schiene?
Nein. Belegt sind 21-mm-1913-Picatinny und Weaver. Für Dovetail-/Prismenschienen ist eine andere Montage erforderlich.
Sind 6 mm die gesamte Bauhöhe?
Nein. 6 mm sind die Erhöhung der Visierlinie; die Montage selbst ist insgesamt 13 mm hoch.
Welche Vector-Optics-Red-Dots sind zugeordnet?
Der aktuelle Hersteller-Guide nennt für VOD unter anderem SCRD-63, SCRD-SM63 und SCRD-75. Trotzdem immer die exakte Modellkennung und die Footprint-Angabe deiner Optik vergleichen.
Wo finde ich passende Montagen im Shop?
Für Range-Setups findest du weitere Montagen und Zubehör für den Schießsport. Für jagdliche Aufbauten gibt es Montagen und Ringe für die Jagd. Weitere Artikel der Marke stehen in der Vector-Optics-Kollektion.
Black Raptor
Ehrlich beraten – von Ausbildern und Anwendern für Anwender
Eine gute Montage ist nicht die mit den meisten Kompatibilitätsversprechen, sondern die, deren beiden Schnittstellen sauber belegt sind. Beim SCFRM-14 bedeutet das: VOD/VOD-R auf 21-mm-Picatinny oder Weaver, bewusst niedrig. Passt dein Aufbau dazu, ist er eine klare und leichte Lösung. Passt eine Seite nicht, hilft auch Nacharbeiten nicht – dann suchen wir mit dir die richtige Schnittstelle.
