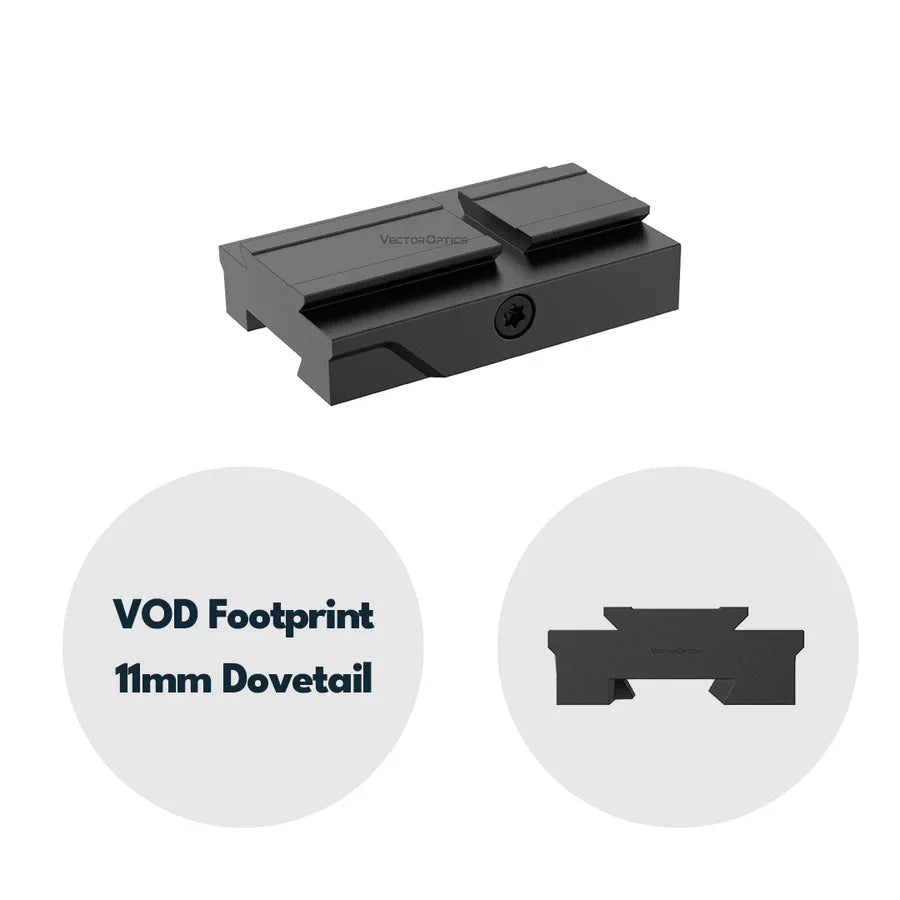

SCFRM-17 · 11-mm-Dovetail · VOD/ACRO
Wenn das Red Dot möglichst tief über der 11-mm-Schiene sitzen soll
Auf dem Kleinkaliber- oder Luftgewehr ist nicht mehr Höhe gefragt, sondern die richtige Schnittstelle: Die Vector Optics SCFRM-17 verbindet eine 11-mm-Prismenschiene mit einem VOD- beziehungsweise ACRO-kompatiblen geschlossenen Rotpunktvisier – flach, leicht und ohne Picatinny-Umweg.
Vor dem Kauf zählen drei Punkte: 11-mm-Dovetail an der Waffe, passender VOD/ACRO-Footprint am Visier und genügend Freiraum für die Montage.
Passendes SCRD-63 ansehen
Unsere ehrliche Einordnung
Die SCFRM-17 ist keine Universalplatte, sondern eine sehr konkrete Problemlösung. Sie ist sinnvoll, wenn ein geschlossenes VOD/ACRO-Visier direkt und niedrig auf eine 11-mm-Dovetail-Schiene soll. Der Hersteller nennt die SCRD-63-Familie als vorgesehenen Einsatz und ordnet VOD dem ACRO-Footprint zu.
Der Vorteil ist die geringe Sattelhöhe von 6 mm: Die Visierlinie bleibt näher an der Waffe. Der Nachteil ist dieselbe Konsequenz – bei Gehäusen, Kimmen, Ladeöffnungen oder stark gewölbten Systemhülsen kann der knappe Abstand zum Problem werden. Deshalb vorab nicht nur den Footprint, sondern auch den realen Freiraum prüfen.
Passt gut, wenn …
deine Waffe eine 11-mm-Prismenschiene besitzt, dein geschlossenes Red Dot VOD/ACRO-kompatibel ist und du eine möglichst niedrige Visierlinie möchtest.
Passt eher nicht, wenn …
du Picatinny/Weaver nutzt, bewusst eine erhöhte Kopfposition brauchst oder der Footprint deines Visiers nur ähnlich aussieht, aber nicht eindeutig bestätigt ist.
Was die Bauform in der Praxis verändert
Niedrige Visierlinie
6 mm Sattelhöhe halten das Visier dicht über der Schiene. Das kann einen natürlicheren Anschlag unterstützen, ersetzt aber nicht die individuelle Prüfung der Schaft- und Kopfposition.
Klare Schnittstellen
Unten greift die Montage an einer 11-mm-Dovetail-Schiene, oben nimmt sie VOD/ACRO auf. Sie wandelt nicht auf Picatinny oder Weaver um.
31 g Zusatzgewicht
Die CNC-gefräste 6061-T6-Aluminiumkonstruktion bleibt leicht. Trotzdem gehören Visier und Montage zusammen in die Balancebetrachtung des Systems.
Modellspezifisch statt beliebig
VOD ist laut Vector Optics zum ACRO-Muster kompatibel. Bei Fremdoptiken sollten Verriegelung, Abmessungen und Freigabe dennoch konkret bestätigt werden.
Ausbilder- und Anwender-Tipps
Trocken prüfen, bevor Schraubensicherung ins Spiel kommt: Waffe entladen, Kontaktflächen reinigen, Montage spannungsfrei aufsetzen und kontrollieren, ob Visier, Verschlussweg und Bedienung frei bleiben. Schrauben gleichmäßig und ausschließlich nach den Vorgaben von Waffen-, Visier- und Montagehersteller anziehen; Vector Optics veröffentlicht für die SCFRM-17 keinen modellbezogenen Drehmomentwert.
Nach jeder Montage neu bestätigen: Festen Sitz markieren oder dokumentieren, anschließend die Treffpunktlage auf dem Stand kontrollieren. Eine niedrige Montage verbessert nicht automatisch den Anschlag – wenn der Punkt gesucht werden muss, Schaftauflage und Kopfposition mitprüfen.
SCFRM-17 oder eine andere Montage?
SCFRM-17
Richtig für VOD/ACRO auf 11-mm-Dovetail bei niedriger Bauweise.
SCFRM-14 / SCFRM-15
Vector Optics nennt für VOD auf Weaver die SCFRM-14 als Low-Mount und die SCFRM-15 als Riser. Diese Varianten sind keine 11-mm-Dovetail-Lösung.
Technische Daten mit Praxisdeutung
Modell / MPNSCFRM-17 – eindeutig zur Herstellerseite und zur GTIN im Shop abgeglichen.
Schnittstellen11-mm-Dovetail unten; VOD/ACRO-kompatibler Footprint oben.
Maße46 × 29 mm; 11 mm Gesamthöhe; 6 mm Sattelhöhe; 4 mm Nutbreite und 3 mm Nuttiefe.
Gewicht31 g – geringes Zusatzgewicht, aber kein Grund, die Sitzkontrolle auszulassen.
Material6061-T6-Aluminium, CNC-gefräst; mattschwarzes Finish.
Hersteller-KompatibilitätSCRD-63, SCRD-SM63 und SCRD-F63; der aktuelle Footprint-Guide nennt weitere VOD-Modelle.
Lieferumfang
1 × Montageplatte SCFRM-17. Weiteres Zubehör oder ein Red Dot ist nicht Bestandteil des hier belegten Lieferumfangs.
FAQ
Ist die SCFRM-17 für Picatinny oder Weaver geeignet?
Nein. Sie ist für eine 11-mm-Dovetail- beziehungsweise Prismenschiene ausgelegt. Für VOD auf Weaver nennt Vector Optics andere Montagen.
Ist VOD dasselbe wie Aimpoint ACRO?
Vector Optics führt VOD als mit dem ACRO-Footprint kompatibel. Bei Optiken anderer Hersteller sollten Verriegelung, Freiraum und konkrete Freigabe trotzdem vor dem Kauf geprüft werden.
Was bedeuten 11 mm und 6 mm?
11 mm bezeichnet hier die Dovetail-Schienenbreite und zugleich gibt der Hersteller 11 mm Gesamthöhe der Montage an. Die Sattelhöhe ab Schiene beträgt 6 mm.
Welches Drehmoment ist richtig?
Für die SCFRM-17 ist kein modellbezogener Wert in einer Herstelleranleitung veröffentlicht. Verwende deshalb nur die Vorgaben von Waffen-, Visier- und Montagehersteller und rate keinen Wert.
Muss nach der Montage neu eingeschossen werden?
Mindestens eine Treffpunktkontrolle ist Pflicht. Nach jeder Veränderung an Optik oder Montage müssen Sitz, Funktion und Treffpunktlage bestätigt werden.
Black Raptor
Die richtige Schnittstelle spart Fehlkäufe
Wir beraten ehrlich: von Ausbildern und Anwendern für Anwender. Prüfe Schiene, Footprint und Freiraum zuerst – und teile belastbare Erfahrungen mit der Community, damit aus Zubehör ein funktionierendes Setup wird.
Zum kompatiblen Vector Optics SCRD-63
