Spuhr QD-Zielfernrohrmontage, 34 mm / 38 mm / 20,6 MOA

Eine geneigte Montage wird nicht nach der größten verfügbaren MOA-Zahl ausgewählt. Ausgangspunkt sind der gewünschte Einschießnullpunkt, die bereits in der Waffenbasis vorhandene Neigung und der tatsächlich nutzbare Höhenverstellbereich des Zielfernrohrs. Erst wenn diese drei Größen zusammenpassen, entsteht aus zusätzlicher Neigung ein sinnvoller Vorteil.

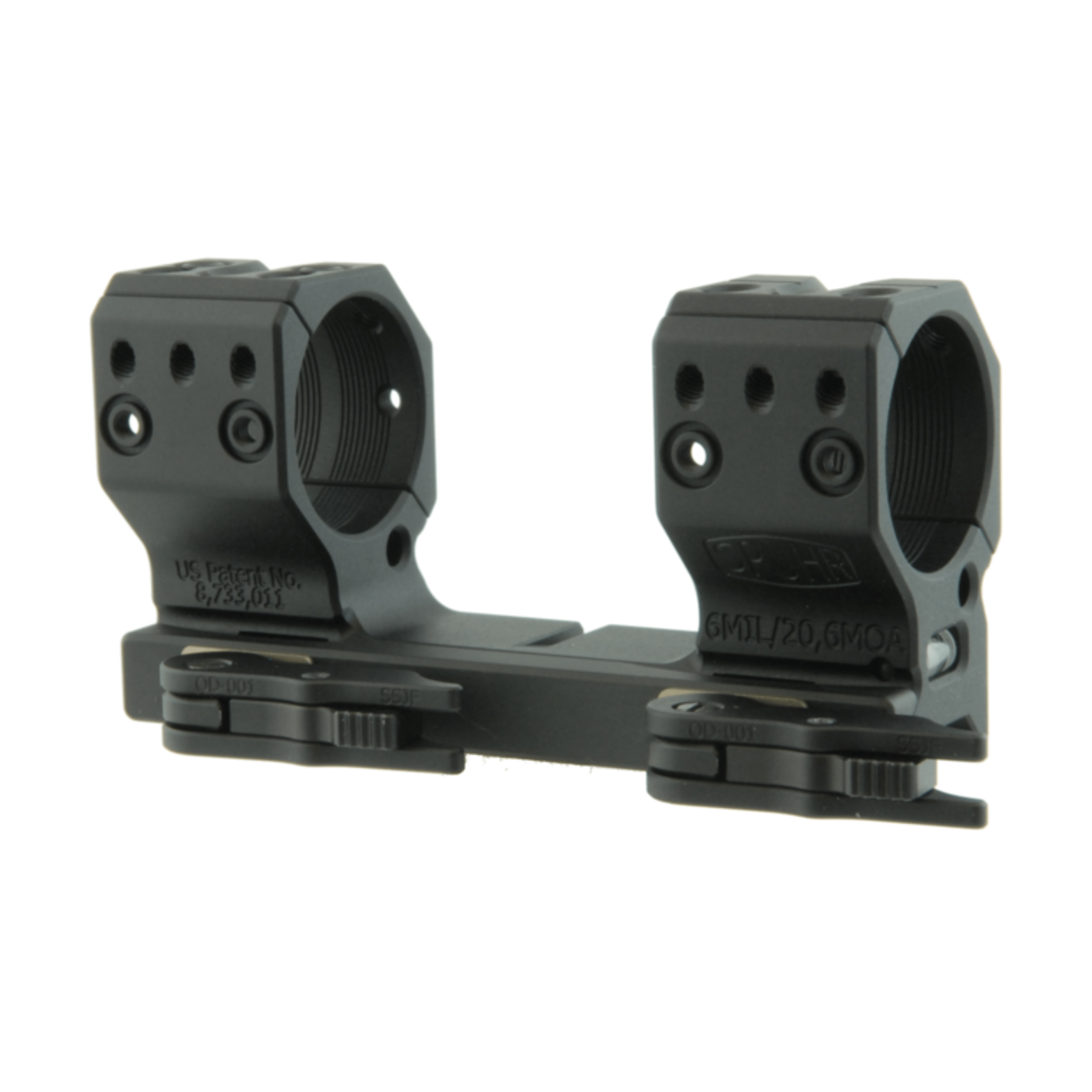

Die QDP-4602 setzt dieses Konzept als abnehmbare Spuhr-Blockmontage um. Sie nimmt ein Zielfernrohr mit 34-mm-Mittelrohr auf, legt dessen optische Achse 38 mm über die Schiene und neigt sie um 6 MIL beziehungsweise 20,6 MOA gegenüber der Montagebasis. Zwei verriegelte QD-Hebel klemmen den 121 mm langen Körper auf einer durchgehenden Picatinny- oder STANAG-Schiene.

Was 6 MIL beziehungsweise 20,6 MOA tatsächlich bewirken

Die QDP-4602 hält das Zielfernrohr nicht parallel zur Waffenbasis, sondern mit 6 MIL Neigung. Das entspricht 20,6 MOA. Dadurch liegt die optische Achse relativ zur Basis in einer anderen Winkelstellung und ein größerer Anteil des internen Höhenverstellwegs kann für Korrekturen in Richtung größerer Entfernung verfügbar werden.

Die Montage erzeugt weder Präzision noch Reichweite. Sie verändert auch nicht den gesamten mechanischen Verstellumfang der Optik. Sie verschiebt lediglich, in welchem Bereich dieses Umfangs der Nullpunkt und die späteren Höhenkorrekturen liegen. Ob daraus im konkreten Aufbau nutzbarer Zusatzweg entsteht, hängt vom Zielfernrohr, seiner mechanischen Mitte, der Waffenbasis und dem gewählten Nullpunkt ab.

Wichtig ist die Gegenrichtung: Um trotz geneigter Montage auf kurze beziehungsweise übliche Einschießentfernung zu nullen, muss das Zielfernrohr ausreichend in die entgegengesetzte Richtung verstellt werden können. Reicht dieser Gegenverstellweg nicht, bleibt der Treffpunkt trotz vollständig genutzter Turmverstellung außerhalb des gewünschten Nullpunkts. Eine pauschale Aussage wie „20,6 MOA passen immer für Long Range“ wäre deshalb fachlich falsch.

Gesamtneigung statt einzelner MOA-Zahl

Die Winkel im System werden gemeinsam betrachtet. Besitzt die Waffen- oder Chassisschiene bereits eine Neigung, kommt sie zu den 6 MIL der QDP-4602 hinzu. Eine neutrale Schiene plus 6 MIL Montage ergibt 6 MIL Gesamtneigung. Bei einer bereits geneigten Schiene liegt die Gesamtneigung entsprechend höher.

Vor dem Kauf gehören daher drei Herstellerangaben nebeneinander: Neigung der Basis, Neigung der Montage und gesamter Höhenverstellbereich des Zielfernrohrs. Der nominelle Gesamtbereich allein genügt nicht, weil mechanische Mitte, Werkseinstellung, Zero-Stop und tatsächlich zugänglicher Gegenweg die nutzbare Reserve begrenzen können. Maßgeblich ist, ob der geplante Nullpunkt erreichbar bleibt und danach genügend Verstellweg in Schussrichtung zur Verfügung steht.

Wer die Neigung seiner Basis nicht kennt, sollte sie nicht aus Produktfotos oder einer ähnlichen Modellbezeichnung ableiten. Gerade bei Chassis, Austauschschienen und Systemen mit mehreren verfügbaren Rails können äußerlich ähnliche Teile unterschiedliche Winkel besitzen.

Gerade Blockmontage oder Cantilever?

Die QDP-4602 besitzt keinen Vorversatz. Beide Ringe liegen direkt über dem 121-mm-Montagenkörper. Diese Geometrie passt zu Repetierern, Chassis und anderen Systemen mit langer, durchgehender Schiene, wenn das Zielfernrohr dort bereits den korrekten Augenabstand erreicht.

Auf einem AR-Receiver kann die gerade Bauform zu weit hinten stehen. Muss die Optik für ein volles Sehfeld nach vorn, ist eine Cantilever-Ausführung konstruktiv richtig. Die fehlende Länge darf nicht dadurch ersetzt werden, dass ein Klemmpunkt auf dem Receiver und der andere auf einem beweglichen Handschutz sitzt. Unterschiedliche Bauteile können sich unter Riemen-, Zweibein- oder Barrikadenlast gegeneinander bewegen.

Die gerade QDP-4602 ist damit keine universelle Montage für jedes 34-mm-Zielfernrohr. Ihr Vorteil entsteht dort, wo eine lange Basis bereits die richtige Ringposition bereitstellt und die kompakte Blockgeometrie ohne Ausleger gewünscht ist.

38 mm Achshöhe und reale Objektivfreiheit

Spuhr misst von der Oberkante der Schiene bis zur optischen Mittelachse. 38 mm entsprechen 1,5 Zoll. Auf einem Chassis oder einer AR-ähnlich geraden Schaftlinie kann diese Höhe einen schnellen, aufrechten Anschlag unterstützen. Auf einem klassischen Schaft mit tiefem Rücken kann sie dagegen eine höhere Wangenauflage erfordern.

Für den Bauraum zählt nicht die auf dem Zielfernrohr angegebene Objektivklasse, sondern der reale Außendurchmesser des Gehäuses einschließlich Schutzkappe. Über einer bis unter das Objektiv gleich hohen Ebene ergeben 38 mm Achshöhe theoretisch höchstens 76 mm Außendurchmesser bei null Abstand. Ein Gehäuse mit 64 mm Außendurchmesser lässt rechnerisch 6 mm Luft; mit einer auftragenden Kappe von 68 mm bleiben 4 mm.

Die Formel lautet: 38 mm minus halber Außendurchmesser minus jede Erhöhung unter dem Objektiv. Gewünschte Sicherheitsluft wird zusätzlich abgezogen. Diese Rechnung prüft nur die Geometrie. Sie bestätigt weder die ergonomische Kopfposition noch die Freigängigkeit von Verstellringen, Klappen, Laufkontur oder einem vorgebauten Gerät.

Auch die Ringzonen müssen passen. Das 34-mm-Mittelrohr benötigt an beiden festen Ringpositionen ausreichend lange gerade Flächen. Das Modelldatenblatt schließt Nightforce BEAST und verlängerte US-Optics-TPAL-/EREK-Turmgehäuse aus; der richtige Rohrdurchmesser allein ist daher keine vollständige Kompatibilitätszusage.

NV-/Clip-on-Aufbau mit Neigung planen

Spuhr bezeichnet die QDP-4602 ausdrücklich als QD-Montage für NV-Ausrüstung und verlängerte Picatinny-Schienen. Die 38-mm-Achslinie kann Zielfernrohr und ein vorgelagertes Gerät auf eine gemeinsame Höhenebene bringen. Die gerade Bauform lässt die Position vollständig über die lange Rail bestimmen.

Die Höhe allein ist keine Kompatibilitätszusage. Das konkrete Vorsatzgerät muss für Rückstoß, Abstand zum Objektiv, Montageposition und verwendete Zielfernrohrvergrößerung freigegeben sein. Zusätzlich darf der für das Clip-on gewählte Nullpunkt durch die Gesamtneigung aus Rail und 6 MIL Montage nicht außerhalb des Gegenverstellwegs liegen.

Der Augenabstand der Primäroptik wird zuerst eingerichtet. Erst danach wird geprüft, ob vor dem Objektiv genügend Schienenlänge und der vom Gerätehersteller verlangte Abstand verbleiben. Ein Vorsatzgerät rechtfertigt keine Zielfernrohrposition, bei der der Kopf im Anschlag vor- oder zurückgeschoben werden muss.

QD-Klemmung sauber auf die Schiene einstellen

Die zwei verriegelten QD-Hebel sitzen links, die TufLok-Einstellschrauben auf der Gegenseite. Beim Aufsetzen wird die Montage vollständig in die dokumentierte Schienennut gesetzt und vor dem Schließen nach vorn gegen die Nutflanke gedrückt. Gleichbleibende Nut und Ansetzrichtung schaffen reproduzierbare mechanische Bedingungen.

Lässt sich ein Hebel nicht schließen, wird er nicht mit zusätzlicher Kraft bezwungen. Die aktuelle Spuhr-Anleitung gibt vor, die gegenüberliegende Einstellschraube zunächst um zwei Umdrehungen zu lösen, den Hebel zu schließen und die Schraube nur vorsichtig anzulegen. Danach wird die Montage erneut aufgesetzt und durch Zug nach hinten auf Bewegung geprüft. Beim Wechsel auf eine andere Schiene kann eine neue Einstellung erforderlich sein.

QD bedeutet schnell abnehmbar, nicht automatisch garantiert nullpunktgleich. Fertigungstoleranzen der Schiene, Verschmutzung, abweichende Nutposition und eine veränderte Hebelspannung beeinflussen den Wiederanbau. Nach dem erneuten Aufsetzen gehört eine kontrollierte Nullpunktbestätigung zum professionellen Ablauf.

Konstruktion und Montage des Zielfernrohrs

Der Montagenkörper wird laut exaktem Datenblatt aus 7000er-Aluminium gefräst und ist schwarz harteloxiert. Die diagonal geteilten Ringe halten die Schraubenköpfe aus dem unmittelbaren Bereich der Verstelltürme. Eine integrierte Libelle unterstützt die Kontrolle seitlicher Verkantung, die Spuhr-Interfaces nehmen passendes Zubehör auf.

Die aktuelle QDP-Anleitung nennt für die vorgewachsten M4-Ringschrauben 2,0 Nm oder den niedrigeren Wert des Zielfernrohrherstellers. Zusätzliche Schmierung oder Schraubensicherung verändert die Vorspannung bei gleichem Drehmoment und gehört nicht ungeprüft auf die vorbereiteten Schrauben.

Der mitgelieferte 10-Grad-Keil hilft, ein Zielfernrohr mit geeigneter flacher Unterseite zur Montage auszurichten. Seine Rückseite dient zugleich als Lehre für die zulässige Länge von Zubehörschrauben. So lässt sich vermeiden, dass eine zu lange Schraube in den Ringraum hineinragt und gegen das Mittelrohr drückt.

Unsere Einschätzung

Die QDP-4602 ist eine sehr gezielte Montage: gerade Blockgeometrie, 34-mm-Ringe, hohe 38-mm-Visierlinie, QD-Funktion und 6 MIL Neigung. Auf einem geplanten Präzisionssystem mit langer Schiene kann diese Kombination sehr sauber sein, weil sie Neigung und Schnellwechsel in einem einteiligen Körper zusammenführt.

Ihr größtes Risiko ist nicht die Mechanik, sondern eine falsche Systemrechnung. Wer bereits eine stark geneigte Basis besitzt oder den Gegenverstellweg seiner Optik nicht kennt, kann mit zusätzlichen 6 MIL den gewünschten Nullpunkt verlieren. Wer den Augenabstand nur mit Vorversatz erreicht, benötigt eine andere Geometrie. Und wer die Optik dauerhaft auf derselben Waffe lässt, bezahlt für QD-Funktion, die im eigenen Ablauf keinen Nutzen bringt.

Lieferumfang

• Spuhr QDP-4602 QD-Zielfernrohrmontage
• Spuhr-Nivellierkeil mit 10-Grad-Winkel und Schraubenlängenlehre
• Herstelleranleitung

Nicht enthalten: Zielfernrohr, Waffe, Drehmomentwerkzeug, Spuhr-Interface-Zubehör, alternative Visierung und ballistische Berechnung des Gesamtsystems.

Technische Daten

• Hersteller: Spuhr
• Modell: QDP-4602
• Bauart: einteilige QD-Blockmontage ohne Cantilever
• Waffenaufnahme: MIL-STD-1913 / STANAG 4694
• QD-System: zwei verriegelte Hebel mit gegenüberliegenden TufLok-Einstellschrauben
• Mittelrohr: 34 mm
• Achshöhe über Schiene: 38 mm / 1,5 Zoll
• Neigung: 6 MIL / 20,6 MOA
• Vorversatz: keiner
• Länge: 121 mm, Montagenkörper
• Gewicht: 267 g
• Material: 7000er-Aluminium laut Modelldatenblatt
• Oberfläche: schwarz harteloxiert
• Integrierte Libelle: ja
• Anzugsmoment M4-Ringschrauben: 2,0 Nm oder niedrigere Freigabe des Optikherstellers
• Rechnerische Außendurchmessergrenze: 76 mm über einer gleich hohen Ebene bei null Abstand
• EAN: 7340150705077
