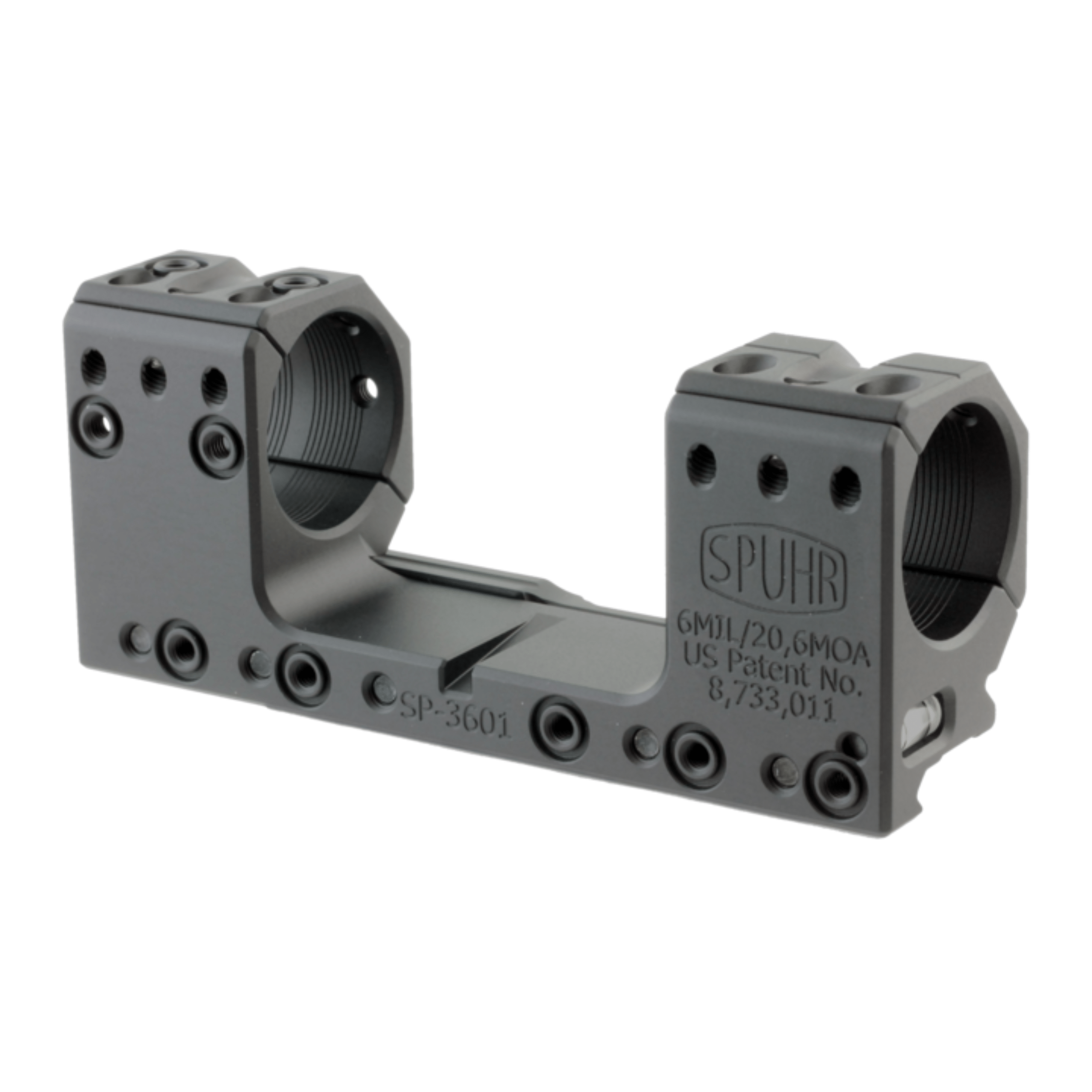

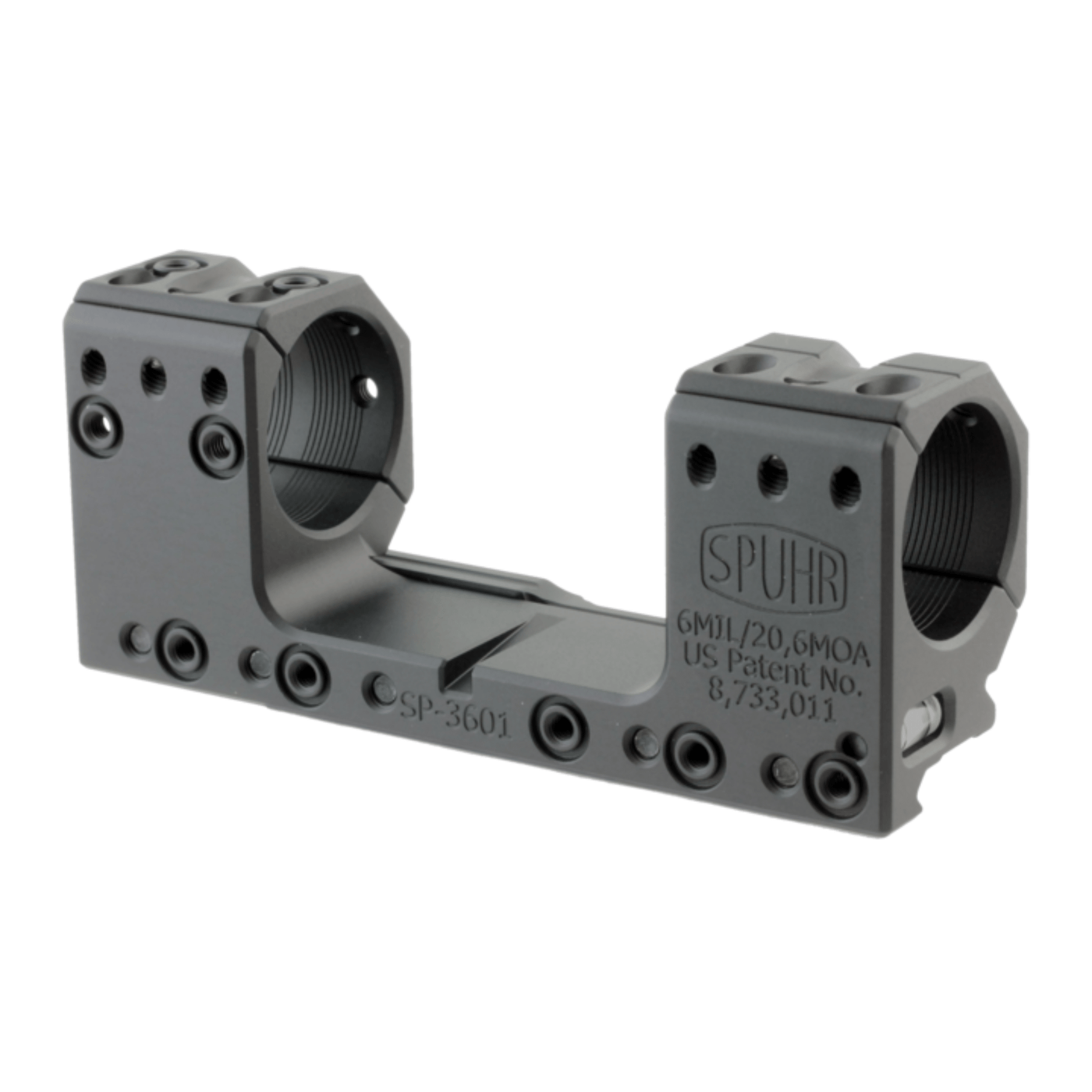

Spuhr SP-3601
Niedrige 30-mm-Montage mit 30 mm Achshöhe und 6 MIL / 20,6 MOA Neigung – für Repetierer, bei denen niedriger Anschlag und zusätzlicher Winkel gleichzeitig passen.
Passt gut
30-mm-Zielfernrohr, niedrige Schaftlinie, einteilige Rail und bewusst benötigte 6-MIL-Neigung bei sicher erreichbarem Nullpunkt.
Passt eher nicht
Wenn Rail-Neigung/Gegenverstellweg unbekannt sind, mehr Bauhöhe nötig ist, QD oder Cantilever verlangt werden oder der Objektivkonus knapp über der Brücke läuft.
Warum diese Kombination speziell ist
30 mm Achshöhe
Sehr niedrige Visierlinie für klassische Repetierer-Geometrie. Ergonomisch nur sinnvoll, wenn das Auge im natürlichen Anschlag wirklich auf dieser Höhe liegt.
6 MIL / 20,6 MOA
Verschieben den nutzbaren Höhenbereich, ohne den mechanischen Gesamtverstellweg der Optik zu vergrößern.
Rail + Montage addieren
Eine bereits geneigte Waffenbasis erhöht die Gesamtneigung weiter. Dadurch kann der Gegenverstellweg für den gewünschten Nullpunkt knapp werden.
Knappere Bauhöhe
Über der Rail sind theoretisch 60 mm Außendurchmesser bei null Abstand möglich; über der Montagebrücke kann der nutzbare Raum geringer sein.
Kompatibilität & Fehlkaufvermeidung
Vor Bestellung müssen 30-mm-Ringzonen, Rail-Neigung, gewünschter Nullpunkt, realer Gegenverstellweg und Objektivkontur bekannt sein. Die feste Blockgeometrie braucht eine einteilige Picatinny-/STANAG-Basis; zweiteilige Rails und SAKO S20 sind laut Spuhr ausgeschlossen. Ein nominell großes Höhenstellvermögen garantiert nicht, dass der Nullpunkt trotz 6 MIL erreichbar bleibt.
Grenzen & Nachteile
Das größte Fehlkaufrisiko ist die Kombination aus „niedrig“ und „geneigt“ ohne Systemrechnung.
Zu niedrige Augenlinie verschlechtert den Anschlag, zu viel Gesamtneigung kann den Nahnullpunkt verhindern. Dazu kommt der knappe Objektiv-/Brückenfreiraum. Wer nur einen dieser beiden Vorteile braucht, findet mit SP-3001 oder SP-3602 meist die klarere Lösung.
Technische Daten mit Praxisdeutung
Modell
SP-3601 – feste geneigte ISMS-Blockmontage.
Aufnahme
MIL-STD-1913 / STANAG 4694 – gemeinsame starre Basis erforderlich.
Mittelrohr
30 mm – Ringzonen und Turmblock separat prüfen.
Achshöhe
30 mm am hinteren Ring – niedrige Visierlinie.
Neigung
6 MIL / 20,6 MOA – zur Rail-Neigung addieren.
Vorversatz
Keiner – Augenabstand muss auf vorhandener Rail lösbar sein.
Länge
126 mm.
Gewicht
237 g.
Material
7075-T651-Aluminium laut Modelldatenblatt.
Brückenfreiraum
Ca. 9 mm unter dem 30-mm-Mittelrohr laut vorhandenen Modelldaten – breite Gehäuseübergänge separat prüfen.
Drehmomente
Rail 5 Nm; Ringschrauben 2,0 Nm bzw. niedrigere Optikvorgabe.
Lieferumfang
Spuhr SP-3601, 10°-Nivellierkeil mit Schraubenlängenlehre und Herstelleranleitung. Nicht enthalten: Zielfernrohr, Waffe, Drehmomentwerkzeug oder Interface-Zubehör.
Sichere Anwendung
Vor Montage Gesamtneigung und Nullpunkt prüfen. Körper vollständig auf derselben Rail aufsetzen, nach vorn gegen die Nutflanke drücken und Schrauben nach Herstellerangabe anziehen. Objektiv-, Verschluss- und Brückenfreiheit unter realer Schießposition kontrollieren. Nach dem Einschießen mechanische Reserve und Zero-Stop erneut prüfen.
FAQ
Vergrößern 6 MIL den Verstellbereich?
Nein. Sie verschieben nur die Lage des vorhandenen Verstellwegs.
Addiert sich die Rail-Neigung?
Ja. Die Gesamtneigung besteht aus Waffenbasis plus Montage.
Warum ist Objektivfreiheit hier kritischer?
Die 30-mm-Achshöhe bietet weniger Raum; breite Objektivgehäuse oder Konen können an Rail oder Brücke anstehen.
Wann ist die SP-3602 besser?
Wenn dieselben 6 MIL gebraucht werden, aber eine höhere 38-mm-Achslinie ergonomisch und geometrisch besser passt.
Black-Raptor-Einordnung: sehr gezielte Lösung für niedrige Repetierer mit berechneter Long-Range-Neigung. Wer Railwinkel, Gegenverstellweg oder Objektivfreiraum nicht kennt, sollte nicht nach der MOA-Zahl kaufen.
