Bei einer geneigten Montage ist nicht die größte Zahl automatisch die beste. Entscheidend ist, wie viel Winkel der reale Distanzbereich benötigt und wie viel Gegenweg das Zielfernrohr für den vorgesehenen Nullpunkt noch besitzt. Wird beides sauber aufeinander abgestimmt, bleibt der Turm dort arbeitsfähig, wo er später tatsächlich gebraucht wird.

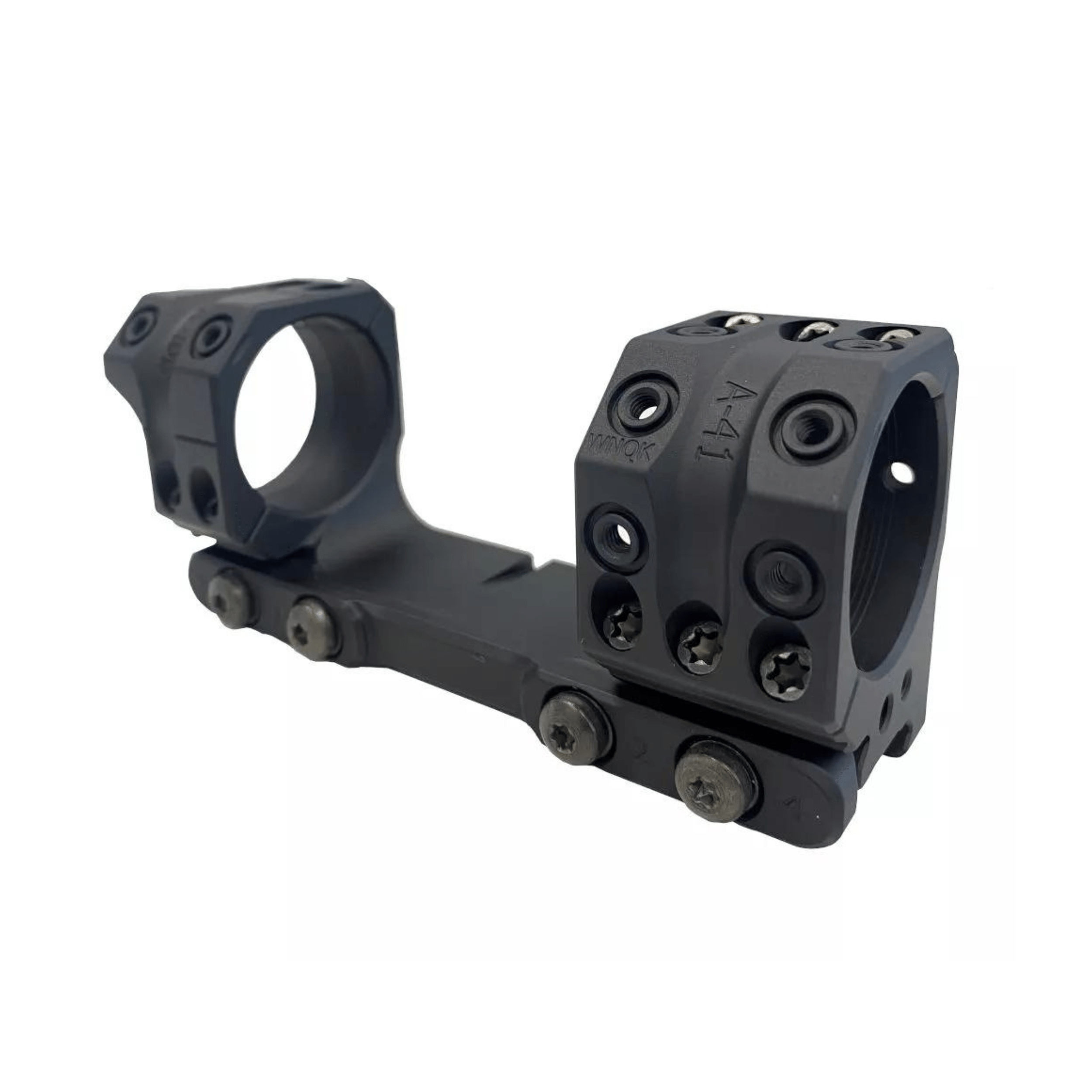

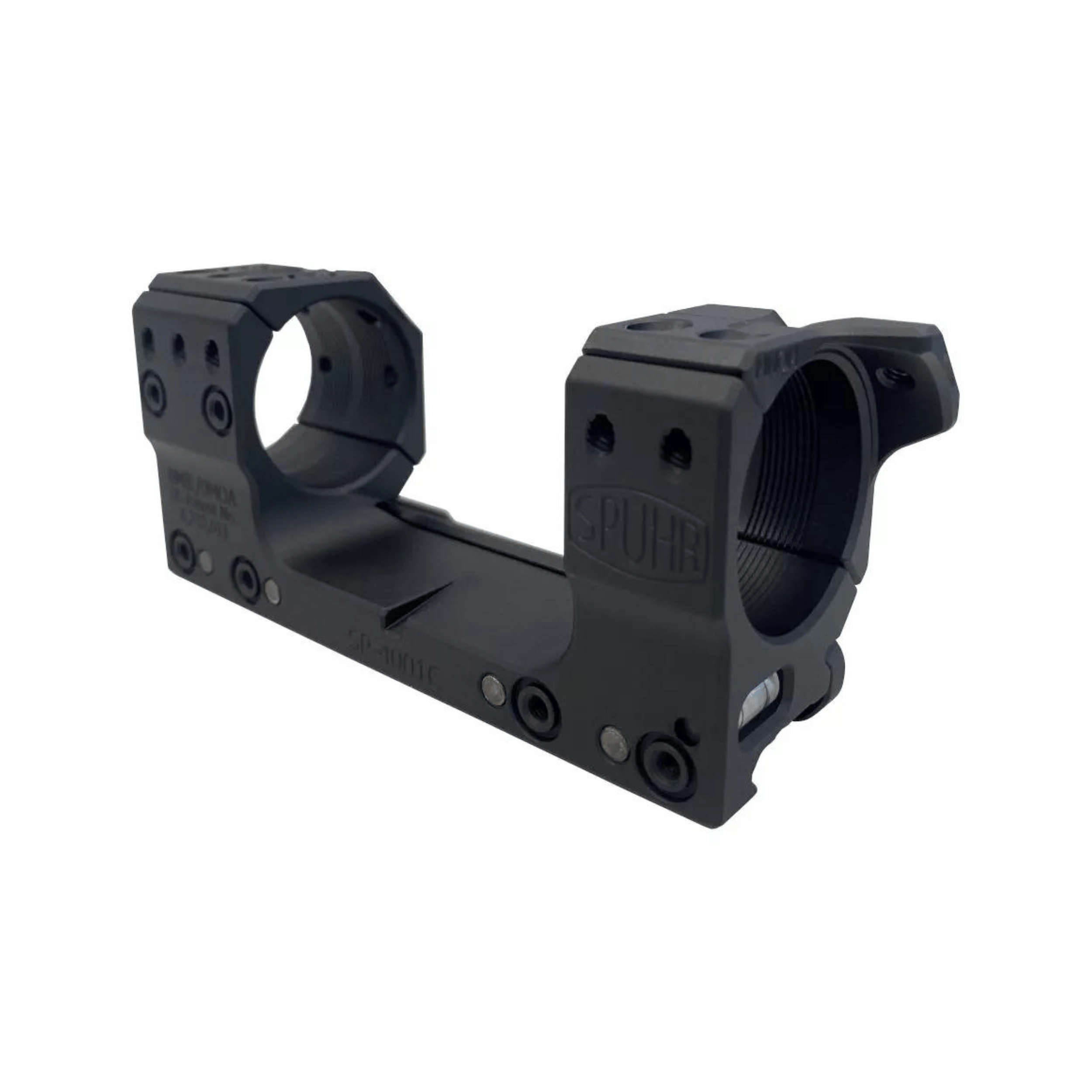

Die SP-4602C setzt ein Zielfernrohr mit 34-mm-Mittelrohr am hinteren Ring auf eine Achshöhe von 38 mm und neigt es gegenüber der Rail um 6 MIL beziehungsweise 20,6 MOA. Spuhr ordnet diese Kombination Long-Range-Systemen, großen Objektivklassen und verlängerten Picatinny-Rails mit separat montierter Nachtsichttechnik zu.
Vor dem Kauf müssen vier Werte zusammenpassen:
Neigung der Waffenrail plus 6 MIL Montagewinkel ergibt die Gesamtneigung.
Der Gegenverstellweg muss den vorgesehenen Nahnullpunkt zulassen.
Die 38-mm-Linie muss zur Schaftbacke und Kopfposition passen.
Das reale Objektivaußenmaß samt Kappe bestimmt den verbleibenden Freiraum.
Was 6 MIL im Verstellbereich bewirken
Die Montage richtet die Zielfernrohrachse gegenüber der Rail nach vorn abfallend aus. Zum Einschießen wird in Gegenrichtung korrigiert. Bleibt der gewünschte Nullpunkt erreichbar, steht anschließend ein größerer Anteil des vorhandenen Höhenwegs für weiter entfernte Ziele zur Verfügung.
Der mechanische Gesamtverstellweg des Zielfernrohrs wird dadurch nicht größer. Auf einer neutralen Rail entstehen 6 MIL Gesamtneigung. Eine bereits um 3 MIL geneigte Rail ergibt zusammen 9 MIL; eine 6-MIL-Rail führt mit dieser Montage zu 12 MIL. Zero-Stop, tatsächlicher Gegenweg und notwendige Einschießkorrektur entscheiden, ob diese Kombination noch sinnvoll nullbar ist.
Spuhr empfiehlt grundsätzlich so wenig Neigung wie nötig. Die Herstellerberatung ordnet 6 bis 9 MIL als häufig praxisgerechten Bereich ein, der mehr Höhenweg für Long Range erschließt, ohne so aggressiv in den optischen Arbeitsbereich einzugreifen wie extreme Winkel. Für einen Aufbau, der seinen Distanzbereich bereits neutral abdeckt, ist die SP-4002C ehrlicher. Reichen 3 MIL, bleibt die SP-4302C die zurückhaltendere Wahl.
Ausbilder-Tipp: Vom Nahnullpunkt rückwärts planen
Beginne nicht bei der maximalen Schussdistanz, sondern beim kürzesten verbindlichen Nullpunkt. Addiere Rail- und Montagewinkel und vergleiche diese Gesamtneigung mit dem real verfügbaren Gegenweg der eingerichteten Optik. Erst wenn der Nahnullpunkt mit Reserve erreichbar bleibt, ist der zusätzliche Höhenweg auf Distanz ein echter Vorteil.
Objektivfreiheit entlang der 6-MIL-Achse
Spuhr misst die 38 mm bei geneigten Montagen an der hinteren Ebene des hinteren Rings. Durch 6 MIL fällt die optische Achse nach vorn um etwa 0,6 mm je 100 mm. Über einer parallelen, durchgehenden Rail lautet die transparente Näherung: Achshöhe an der Messstelle = 38 mm minus 0,006 mal Abstand in Millimetern.
Liegt die breiteste Stelle des Objektivs 150 mm vor der hinteren Ringebene, beträgt die Achshöhe dort rechnerisch 37,1 mm. Bei einem realen Außendurchmesser von 66 mm verbleiben 4,1 mm Abstand zur Rail; bei 70 mm bleiben 2,1 mm. Schutzkappe, Fertigungstoleranz, Schmutz und eine sinnvolle Sicherheitsreserve sind davon noch abzuziehen.
Bei 200 mm Abstand liegt die Achse rechnerisch nur noch 36,8 mm über einer parallelen Rail. Das zeigt, warum dieselbe 38-mm-Montage mit 6 MIL weniger Frontfreiraum bietet als eine neutrale Variante. Die Bezeichnung 56-mm-Objektivklasse meint die Frontlinse und ist keine Zusage für jedes Außengehäuse oder jede Schutzkappe.
Nutzer-Tipp: Am breitesten Punkt rechnen
Miss den größten Außendurchmesser mit montierter Kappe und den Abstand dieses Punktes zur hinteren Ringebene. Ziehe je 100 mm Abstand 0,6 mm von der hinteren 38-mm-Achshöhe ab und danach den halben Außendurchmesser. Nur der verbleibende Wert beschreibt die reale geometrische Reserve zur Rail.
38 mm Höhe, aber kein Cantilever
Die erhöhte Linie schafft Raum für große Objektive, passt zu verstellbaren Chassisbacken und kann den Kopf auf geradlinigen Plattformen natürlicher positionieren. Auf einem klassischen niedrigen Jagdschaft kann dieselbe Höhe jedoch einen Wangenaufsatz erfordern. Ein freies Objektiv nützt wenig, wenn der Kopf bei jedem Anschlag neu gesucht werden muss.
Die SP-4602C besitzt keinen Vorversatz. Auf AR-Plattformen oder sehr kurzen Rails kann die Höhe stimmen, während der Augenabstand nicht erreichbar ist. Dann ist eine Cantilever-Montage technisch richtiger, statt einen Ring auf eine konische oder anderweitig ungeeignete Rohrzone zu schieben.
Nutzer-Tipp: Ringzonen vor der Railposition festlegen
Ordne zuerst Turmblock, Vergrößerungsring und beide geraden Klemmzonen innerhalb der Gen3-Geometrie an. Verschiebe danach den vollständigen Montagenkörper auf der Rail, bis der Augenabstand stimmt. So bleibt die Optik vollflächig geklemmt und der Körper muss keinen fehlenden Cantilever imitieren.
Nachtsichttechnik bleibt ein separates System
Das exakte Datenblatt nennt die Montage für verlängerte Picatinny-Rails in Verbindung mit Nachtsichtausrüstung. Das bedeutet nicht, dass ein Vorsatzgerät auf der SP-4602C befestigt oder mitgeliefert wird. Die Blockmontage trägt das Zielfernrohr; Frontbasis, freigegebene Aufnahme und Vorsatzgerät bleiben eigene Komponenten.
Spuhrs Auswahlhilfe weist darauf hin, dass perfekte Achsgleichheit bei vielen Clip-on-Systemen nicht zwingend erforderlich ist. Welche Abweichung zulässig ist, bestimmt jedoch der Hersteller des Frontgeräts. Wer eine exakt ausgerichtete Lösung aufbauen will, muss die reale Achse an der Position des Vorsatzgeräts berechnen und eine dafür freigegebene Aufnahme wählen.
Gen3-Ringraum und feste Picatinny-Klemmung
Das C-Suffix kennzeichnet die Gen3-Ausführung. Das exakte Datenblatt zeigt 66 mm freien Raum zwischen den Ringbereichen und 32 mm Ringbreite. Damit lassen sich auch viele 34-mm-Optiken mit verlängertem Erektorgehäuse aufnehmen, sofern beide Ringe vollständig auf geraden und freigegebenen Rohrflächen sitzen.
Der 120 mm lange Montagenkörper wird fest auf MIL-STD-1913 oder STANAG 4694 verschraubt; die Gesamtlänge beträgt 130 mm. QD-Hebel und konstruktiver Cantilever sind nicht vorhanden. Laut Spuhr passt das Modell nicht auf die SAKO S20 oder zweiteilige Rails.
Sieben Interface-Sätze, die integrierte Libelle und diagonal geteilte Ringe gehören zum gemeinsamen Körper. Nach der aktuellen ISMS-Anleitung werden die M5-Klemmschrauben mit 5 Nm angezogen. Für die gewachsten M4-Ringschrauben gelten 2,0 Nm oder der niedrigere freigegebene Wert des Zielfernrohrherstellers.
Unsere Einschätzung
Der stärkste Kaufgrund ist die Kombination aus 6 MIL, hoher 38-mm-Linie und geräumiger 34-mm-Gen3-Geometrie. Sie passt zu einem bewusst geplanten Long-Range-Aufbau, der mehr Höhenweg in Schussrichtung benötigt und gleichzeitig große Objektive oder Fronttechnik berücksichtigt.
Die häufigste Fehlannahme ist, die Montage isoliert als 20,6-MOA-Lösung zu betrachten. Liegt bereits Winkel in der Waffenrail, addiert er sich. Aus einer gut nutzbaren Montage kann dadurch ein System werden, dessen Nahnullpunkt am Gegenanschlag des Turms scheitert.
Black-Raptor-Kurzfazit:
Kaufen, wenn: 34-mm-Rohr, 38-mm-Kopfposition und 6 MIL Montagewinkel zum realen Railwinkel passen, der Nahnullpunkt erreichbar bleibt und das Objektiv entlang der geneigten Achse ausreichend frei läuft.
Nicht kaufen, wenn: eine neutrale oder 3-MIL-Lösung den Distanzbereich bereits abdeckt, die Rail zu viel eigene Neigung besitzt oder QD beziehungsweise Cantilever wichtiger sind.
Lieferumfang
- 1 x Spuhr SP-4602C Gen3
- 1 x 10-Grad-Nivellierkeil mit Schraubenlängenlehre
- 1 x Herstelleranleitung
Zielfernrohr, Waffe, Rail, Vorsatzgerät, Clip-on-Aufnahme, Interface-Zubehör und Drehmomentwerkzeug sind nicht enthalten.
Passende Alternativen
Technische Daten
-
Modell: SP-4602C Gen3
-
Mittelrohr: 34 mm
-
Achshöhe: 38 mm / 1,5 Zoll an der hinteren Ringebene
-
Neigung: 6 MIL / 20,6 MOA
-
Aufnahme: MIL-STD-1913 / STANAG 4694
-
QD / Cantilever: nein / nein
-
Körperlänge / Gesamtlänge: 120 mm / 130 mm
-
Ringraum / Ringbreite: 66 mm / 32 mm
-
Gewicht: 255 g / 9,0 oz
-
Material: Aluminium der 7000er-Serie, harteloxiert
-
Interfaces: sieben Sätze, integrierte Libelle
-
EAN: 7340150701901
-
Drehmoment: 5 Nm Rail; 2,0 Nm oder niedrigerer Optikherstellerwert an den Ringen
FAQ
Vergrößern 6 MIL den Gesamtverstellweg?
Nein. Der mechanische Höhenweg bleibt gleich; die Montage verschiebt lediglich dessen nutzbare Lage innerhalb des Systems.
Wie wirken 6 MIL auf einer bereits geneigten Rail?
Die Winkel addieren sich. Eine 3-MIL-Rail ergibt zusammen 9 MIL, eine 6-MIL-Rail insgesamt 12 MIL. Der vorgesehene Nullpunkt muss mit dem vorhandenen Gegenweg erreichbar bleiben.
Passt jedes Zielfernrohr der 56-mm-Objektivklasse?
Nein. Die Angabe beschreibt die Frontlinse, nicht das reale Außengehäuse samt Schutzkappe. Für den Freiraum zählt der größte Außendurchmesser an seiner tatsächlichen Längsposition.
Ist die Montage für zweiteilige Basen geeignet?
Nein. Spuhr schließt zweiteilige Rails und die SAKO S20 für dieses Modell ausdrücklich aus.
Ist die SP-4602C schnell abnehmbar?
Nein. Sie besitzt eine feste Schraubklemmung. Für dieselbe Grundhöhe und Neigung mit QD-Funktion ist die QDP-4602 die passende Systemalternative.
Wann ist die SP-4302C sinnvoller?
Wenn 38 mm Höhe passen, der Distanzbereich aber nur 3 MIL zusätzlichen Montagewinkel verlangt oder weniger Gegenweg geopfert werden soll.
