UNITY Tactical FAST FTC Montage für Aimpoint-Vergrößerer übernimmt die Aufgabe, einen kompatiblen Vergrößerer in passender Höhe hinter dem Rotpunktvisier zu führen. Dieses Produkt ist kein universeller Zwischenblock: Gegenstelle und Abmessungen bestimmen, ob es zum vorhandenen Aufbau passt.
Bei einer Zielfernrohr- oder Rotpunktmontage entstehen Fehlkäufe selten wegen fehlender Tragkraft. Häufiger passen Mittelrohr, Footprint, Höhe, Vorneigung oder Basis nicht zusammen. Deshalb beginnt die Auswahl bei der mechanischen Schnittstelle und endet erst bei der natürlichen Kopfposition hinter der Optik.
Was diese Montage im System übernimmt
Systemkette: Schiene → Rotpunktvisier → UNITY Tactical FAST FTC Montage für Aimpoint-Vergrößerer → kompatibler Vergrößerer → gemeinsame Mittelachse.
Die feste Klemmung ist für dauerhaft eingerichtete Optiken gedacht. Ihr Vorteil ist ein überschaubarer Aufbau ohne zusätzliche Gelenke oder Adapterebenen.
Zusätzlich benötigt: kompatibler Vergrößerer und ein Rotpunktvisier auf passender optischer Höhe. Abgebildete Optiken, Waffen und Werkzeuge gehören nicht automatisch zum Lieferumfang.
Vergrößerer-Montage als Teil einer gemeinsamen Optikachse
Eine Magnifier-Montage arbeitet nicht allein. Rotpunktvisier, Vergrößerer, Montagehöhen und verfügbarer Schienenraum bilden ein System. Die optischen Mittelachsen müssen mechanisch vollständig zusammenpassen, sonst erscheint das Bild beschnitten oder der Kopf muss zwischen unvergrößerter und vergrößerter Nutzung sichtbar die Position wechseln.
Zusätzlich zählt der Augenabstand des Vergrößerers. Eine Position weit hinten kann das Bild verbessern, darf aber Ladegriff und Bedienung nicht behindern. Eine Position weiter vorn schafft Bedienraum, kann jedoch einen unnatürlich weit vorgeschobenen Kopf erzwingen. Die richtige Nut ergibt sich deshalb aus natürlichem Anschlag und nicht aus einer pauschalen Vorgabe.
Gegenüber einer seitlich wegklappenden Lösung verändert eine FTC-Ausführung die Parkposition des Vergrößerers. Entscheidend bleiben Freiraum, Bedienweg und die vom Hersteller bestätigte Kompatibilität mit dem konkreten Aimpoint-Vergrößerer. Auch Gehäusedurchmesser und gegebenenfalls benötigte Adapterringe müssen zur geführten Montagevariante passen.
Wichtigste Eigenschaften
- Konstruktion aus 7075-T6 Aluminium

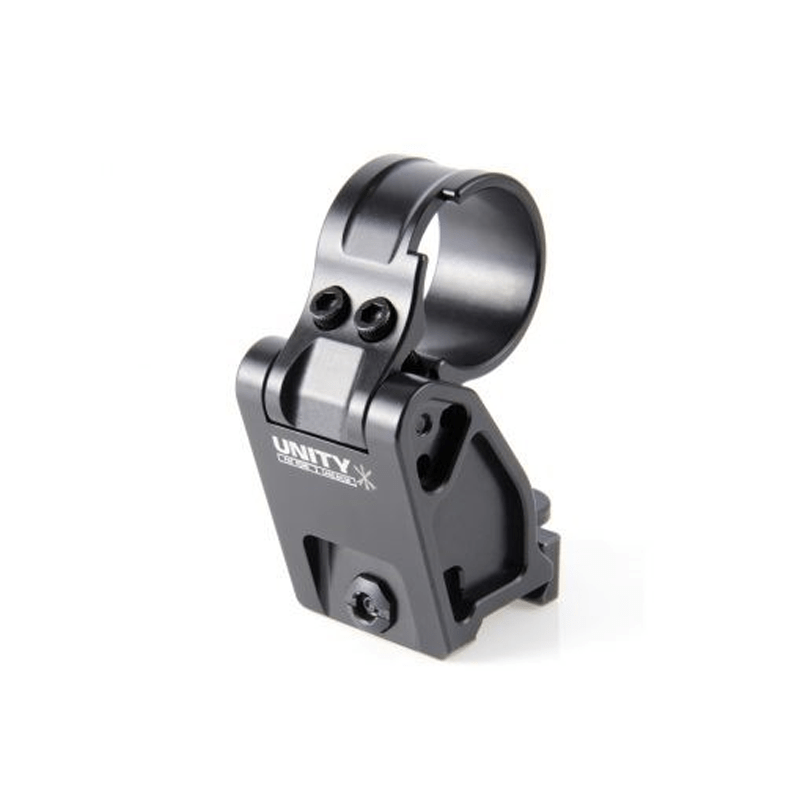

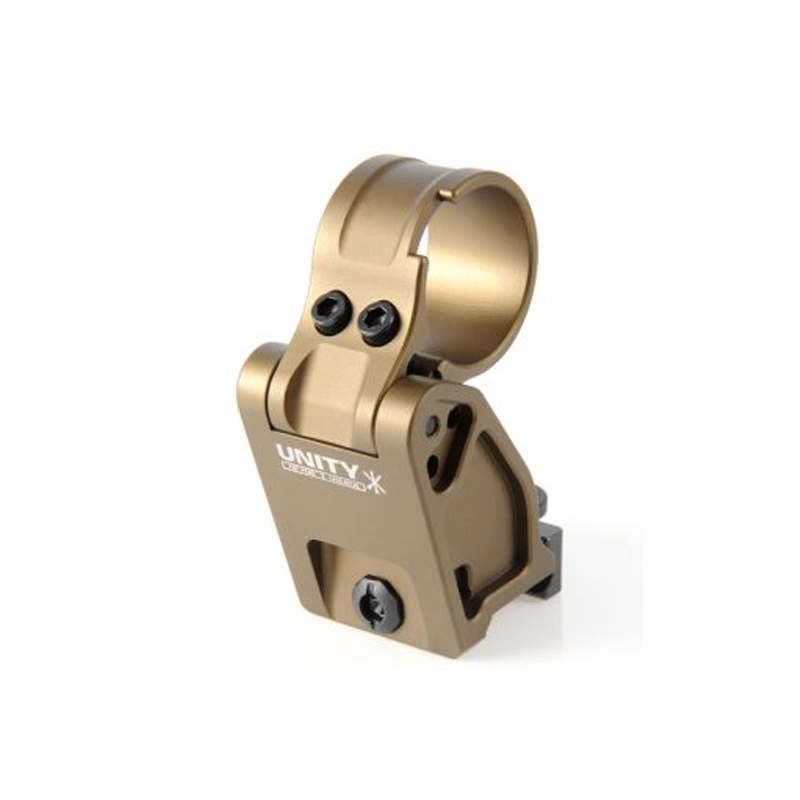

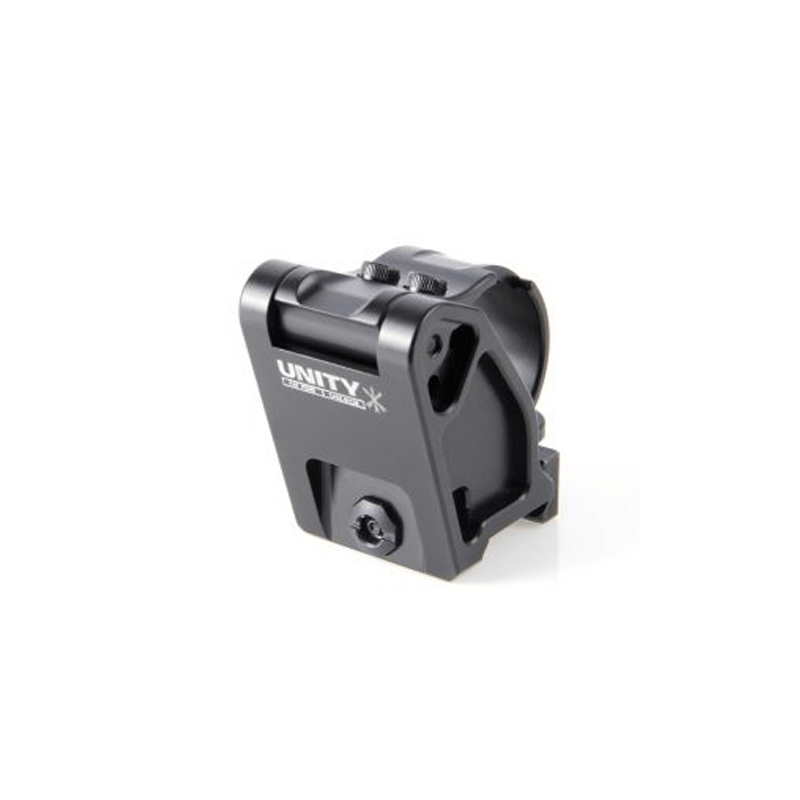

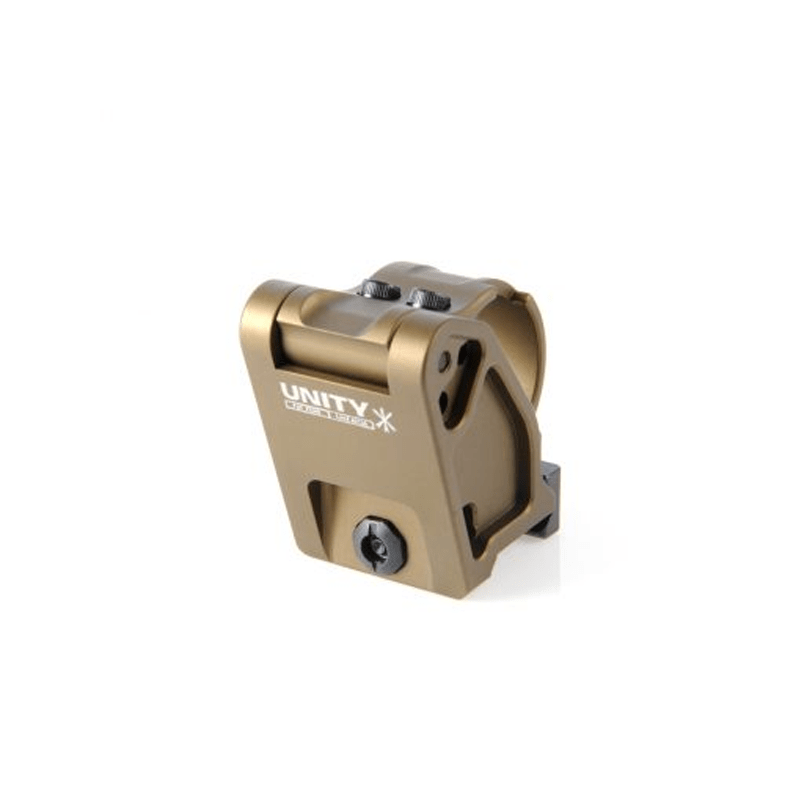

Geführte Ausführung: Farbe: Schwarz, Flat Dark Earth. Farbvarianten verändern die Funktion nicht; Rohrdurchmesser, Höhe, Vorneigung, Footprint und Waffenaufnahme sind dagegen technische Auswahlmerkmale.
Unsere Einschätzung
UNITY Tactical FAST FTC Montage für Aimpoint-Vergrößerer passt zu Schützen, deren Rotpunkt, Vergrößerer und optische Höhe als gemeinsames System feststehen. Der Vorteil liegt in einer klaren, möglichst kurzen Verbindung zwischen Optik und Gegenstelle. Zusätzliche Adapter können sinnvoll sein, erhöhen aber Aufbauhöhe, Schraubenzahl und mögliche Fehlerstellen.
Nicht kaufen, wenn Mittelachse, Durchmesser oder Klapprichtung nicht zur vorhandenen Optik passen. Eine sehr hochwertige Montage mit falschem Maß bleibt ein Fehlkauf; Qualität kann fehlende Kompatibilität nicht ausgleichen.
Black-Raptor-Kurzfazit:
Kaufen, wenn: Die aufgeführten Maße passen zum realen Aufbau und genau diese Systemfunktion wird benötigt.
Nicht kaufen, wenn: Mittelachse, Durchmesser oder Klapprichtung nicht zur vorhandenen Optik passen oder ein zusätzliches Bauteil nur dazu dienen soll, eine grundsätzlich falsche Höhe beziehungsweise Schnittstelle zu retten.
Praxis-Tipp: Mittelachsen zuerst abgleichen
Rotpunkt und Vergrößerer müssen auf derselben optischen Höhe liegen. Bereits wenige Millimeter Versatz erschweren ein sauberes, randfreies Bild und zwingen zu einer unnatürlichen Kopfposition.
Praxis-Tipp: Klapprichtung mit der Bedienseite abstimmen
Hebel, Ladegriff, Sicherung und ausgeworfene Hülsen dürfen nicht mit Montage oder ausgeschwenktem Vergrößerer kollidieren. Prüfe den gesamten Bewegungsraum am entladenen System, bevor die Position festgelegt wird.
Praxis-Tipp: Augenabstand unter Anschlag wählen
Positioniere den Vergrößerer nicht am Tisch nach Augenmaß. Gehe in Deinen natürlichen Anschlag, schließe kurz die Augen und öffne sie wieder. Das vollständige Bild sollte ohne Vor- oder Zurückschieben des Kopfes stehen.
Was sich nach einem Montagewechsel am System ändert
Mit UNITY Tactical FAST FTC Montage für Aimpoint-Vergrößerer wird nicht nur ein Bauteil ersetzt. Position, Höhe und gegebenenfalls Neigung des Vergrößerer ändern die Visierlinie. Nach jeder Neu- oder Ummontage ist der bisherige Nullpunkt daher keine belastbare Annahme. Das System wird mit der vorgesehenen Munition neu kontrolliert und dokumentiert.
Bei einer neutralen Ausführung bleibt der interne Verstellbereich symmetrischer um die vorhandene Basis, soweit Optik und Waffe dies zulassen. Der benötigte Weg ergibt sich aus Distanz, Ballistik und Zielfernrohr, nicht aus einer pauschalen Empfehlung.
Drehmomentwerte gehören immer zur konkreten Verbindung. Schienenklemme, Ringdeckel und Optikhersteller können unterschiedliche Vorgaben machen. Schraubensicherung, Schmierung oder trockene Montage verändern die Vorspannung und werden nur so eingesetzt, wie es die jeweilige Herstelleranleitung verlangt.
Höhenangaben verschiedener Hersteller sind erst vergleichbar, wenn derselbe Bezugspunkt verwendet wird. Je nach Produkt kann eine Angabe von der Schienenoberkante bis zur optischen Mittelachse oder bis zu einer anderen definierten Fläche reichen. Deshalb nie allein zwei Millimeterwerte gegenüberstellen, sondern Maßdefinition, Rohrdurchmesser und tatsächliche Visierlinie gemeinsam lesen. Auch Zoll- und Millimeterangaben erst nach Klärung des Messbezugs umrechnen und vergleichen. Fehlt eine eindeutige Maßdefinition, darf sie nicht aus einem Produktfoto abgeleitet werden. Die Herstellerdefinition hat Vorrang.
Feine Kontrollmarkierungen an freigegebenen Schraubverbindungen zeigen später eine Bewegung, ohne dass regelmäßig „auf Verdacht“ nachgezogen wird. Bei QD-Ausführungen zusätzlich Nutposition und Anlagerichtung dokumentieren; bei fester Montage reicht eine eindeutige Positionierung der Basis. Jede sichtbare Verschiebung, jeder neue Ringschatten oder eine unerklärliche Nullpunktwanderung wird zuerst mechanisch geklärt, bevor Korrekturen am Turm die Ursache verdecken.
Für spätere Umbauten SKU, Rohrmaß beziehungsweise Footprint, Höhenangabe, Vorneigung und verwendete Nut notieren. Gerade innerhalb einer Modellfamilie können äußerlich fast identische Ausführungen technisch verschieden sein. Diese Dokumentation verhindert, dass nach Reinigung, Transport oder Optikwechsel eine andere Variante versehentlich als gleichwertig behandelt wird. Nach einem harten Stoß oder sichtbarer Beschädigung wird die Montage vor weiterer Nutzung fachgerecht kontrolliert. Auch ohne sichtbaren Schaden ist der Nullpunkt nach einer außergewöhnlichen Belastung erneut zu bestätigen.
Montagefolge ohne unnötige Fehlerquellen
Waffe entladen und sicher ablegen. Zuerst die Montage ohne Optik auf der vorgesehenen Basis positionieren: ausreichende Nutbelegung, Abstand zu Verschluss und Auswurffenster sowie Bedienraum für Hebel kontrollieren. Danach die Optik im natürlichen Anschlag auf Augenabstand bringen.
Das Absehen nicht an einer zufälligen Gehäusekante ausrichten, sondern zur tatsächlich waagerechten Waffenachse. Schrauben nur nach den Vorgaben der beteiligten Hersteller anziehen; Werte für Basis, Ringdeckel und Optik sind nicht automatisch identisch. Nach dem ersten Schießtermin Markierungen und Sitz kontrollieren, ohne Schrauben routinemäßig „nach Gefühl“ fester zu ziehen.
Welche Ausführung passt?
Vier Antworten müssen eindeutig sein: Passt die Optikaufnahme? Passt die Waffen- oder Schienenbasis? Ergibt die Bauhöhe eine natürliche Kopfposition mit vollständiger Freigängigkeit? Bleibt der gesamte Aufbau einschließlich Verschluss, Ladegriff und Verstellringen bedienbar? Erst wenn alle vier Punkte stimmen, sind Funktionen wie QD, Vorversatz oder zusätzliche Zubehörschnittstellen sinnvoll zu bewerten.
Vergleich und passende Alternativen:Vergleiche Alternativen zuerst nach Schnittstelle und Höhe. QD, Offset oder Direktmontage sind Funktionen mit eigenem Einsatzzweck, keine pauschalen Qualitätsstufen.
Technische Daten
- Konstruktion aus 7075-T6 Aluminium
Passungshinweis:
Produktbilder reichen nicht zur Kompatibilitätsprüfung. Maßgeblich sind die bezeichnete Optikaufnahme, Waffen- oder Schienenbasis, Rohrgröße beziehungsweise Footprint und die konkrete Ausführung.
FAQ
Ist der Aimpoint-Vergrößerer enthalten?
Nein. Er ist eine zusätzlich benötigte, kompatible Komponente.
Was muss zur Rotpunktmontage passen?
Vor allem die optische Mittelachse. Rotpunkt und Vergrößerer müssen in den bestätigten Höhen als gemeinsames System funktionieren.
Wie wird die Position auf der Schiene gewählt?
Nach Augenabstand, Ladegriff-Freigang und natürlicher Kopfposition. Die hinterste freie Nut ist nicht automatisch die beste.
Ist FTC dasselbe wie jede seitlich klappende Montage?
Nein. Parkposition und Bewegungsweg unterscheiden sich. Maßgeblich ist die bestätigte FAST-FTC-Funktion dieser Ausführung.
Was ist zusätzlich erforderlich?
kompatibler Vergrößerer und ein Rotpunktvisier auf passender optischer Höhe und eine ausreichend lange, kompatible Schienenbasis.
