UTG · Dovetail-Adapter · Low Profile
Picatinny-Ringe auf einer flachen 9–11-mm-Dovetail-Schiene nutzen

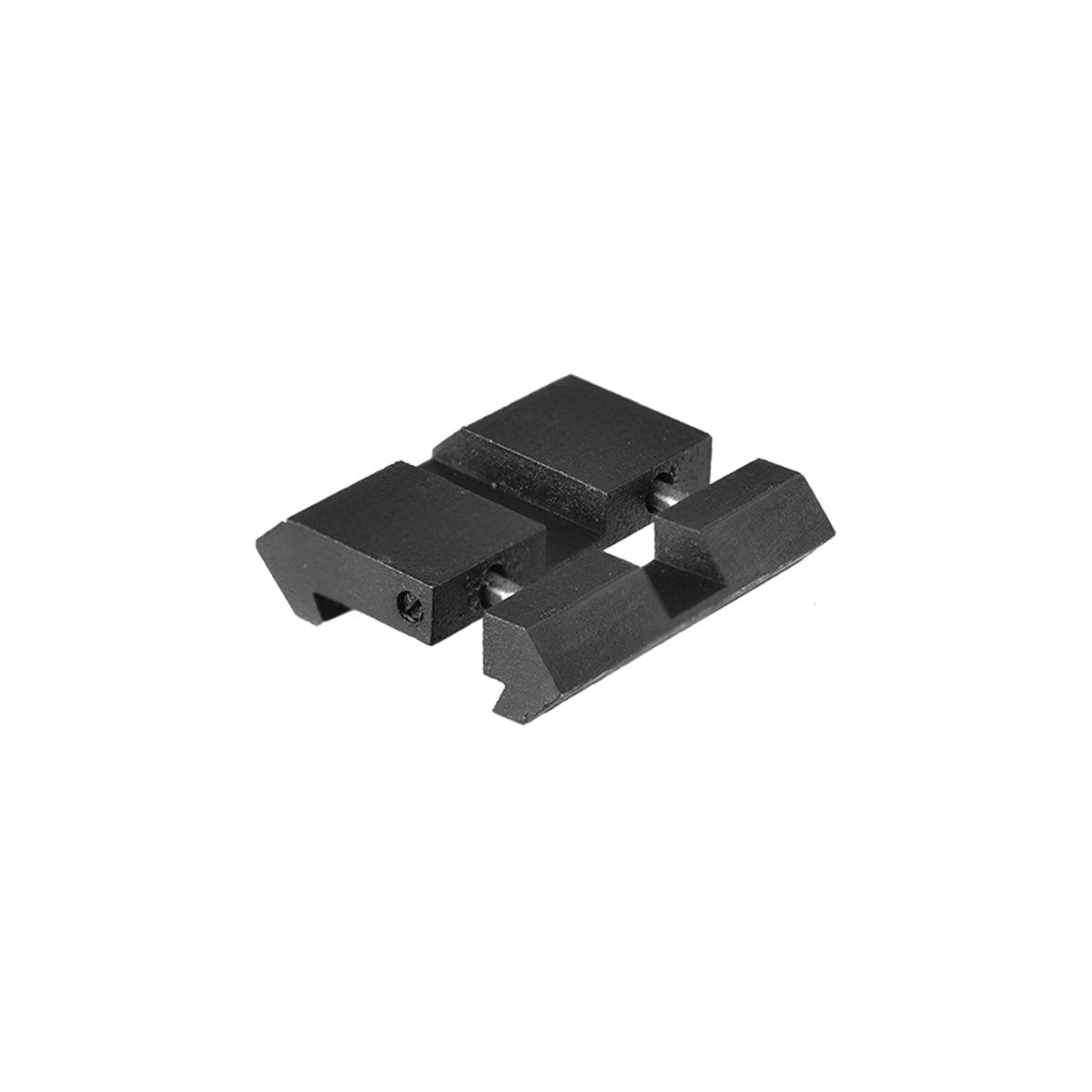

Das UTG MNT-DT2PW01 besteht aus zwei kompakten Snap-on-Adaptern. Jeder Adapter wird in die Basis eines passenden Picatinny-Rings eingesetzt und verbindet diesen Ring anschließend mit einer flachen .22-/Airgun-Dovetail-Schiene.
Der wichtigste Kaufcheck: 9–11 mm beschreibt nur den einstellbaren Breitenbereich. Profilform, Stop-Pin-Bohrung, Ringbasis, Bauhöhe und Belastung des gesamten Aufbaus müssen ebenfalls passen.
Passung Schritt für Schritt prüfen
Unsere ehrliche Einordnung
Der MNT-DT2PW01 ist eine kurze, leichte Schnittstellenlösung für zwei getrennte Ringpositionen. Statt eine lange Picatinny-Schiene auf das System zu setzen, sitzt je ein Adapter direkt in der Basis eines kompatiblen Picatinny-Rings. Das hält den Aufbau flach und lässt den Ringabstand frei wählen.
Die Grenze ist ebenso wichtig: Es entsteht keine durchgehende Zubehörschiene. Für lange Montagen, flexible Zubehörpositionen oder eine größere Klemmfläche ist eine Vollschiene die sachlich bessere Lösung. Eine nominelle 11-mm-Schiene ist außerdem nicht automatisch geometrisch passend.
Passt gut, wenn …
… eine flache Dovetail-Schiene mit gemessenen 9–11 mm vorhanden ist.
… zwei getrennte Picatinny-Ringbasen adaptiert werden sollen und keine Vollschiene benötigt wird.
… ein niedriger, kurzer Aufbau wichtiger ist als zusätzlicher Montageweg.
Passt eher nicht, wenn …
… das Dovetail rund, proprietär, beschädigt oder geometrisch ungeklärt ist.
… eine lange einteilige Montage, mehrere Zubehörpositionen oder eine durchgehende Picatinny-Fläche gebraucht werden.
… du eine komplette Ringmontage erwartest: Ringe und Zielfernrohr gehören nicht zum Set.
Kaufcheck: fünf Punkte entscheiden
1. Dovetail-Profil
Leapers nennt eine federbelastet einstellbare Breite von 9 bis 11 mm und ausdrücklich eine flache Dovetail-Gegenstelle. Breite allein ersetzt keine Prüfung von Flankenwinkel, Auflage und Zustand der Schiene.
2. Ringbasis
Der Adapter wird in die Basis eines Picatinny-Zielfernrohrrings eingesetzt. Er ist für die meisten Picatinny-Ringe und -Montagen ausgelegt; Geometrie und sauberer Sitz der konkreten Basis müssen trotzdem geprüft werden.
3. Stop-Pin-Gegenstelle
Der herausnehmbare Gewindestift darf nur in einer passend positionierten Stop-Pin-Bohrung anliegen. Fehlt diese Gegenstelle, den Pin vor der Montage mit dem mitgelieferten Werkzeug entfernen.
4. Ringabstand und Bauhöhe
Jeder Adapter ist 25,4 mm lang und 6,1 mm hoch. Zwei geeignete Ringpositionen müssen auf Schiene und Mittelrohr gleichzeitig vorhanden sein; Objektivfreiheit und Augenabstand bleiben Teil des Gesamtchecks.
5. Belastung
Der Adapter ändert die Schnittstelle, erteilt aber keine pauschale Freigabe für Rückstoß oder Prellschlag. Schiene, Ring, Optik und Stop-Pin müssen als System bewertet werden.
Direktmontage als Alternative
Bei einem 25,4-mm-Zielfernrohr kann eine direkte Dovetail-Lösung wie die UTG RQ2D1156 QD-Montageringe für 9–11 mm den zusätzlichen Schnittstellenwechsel vermeiden. Rohrdurchmesser und Bauhöhe müssen dann exakt passen.
Was die Merkmale praktisch bewirken
Zwei einzelne Adapter
Die Position kann am tatsächlichen Abstand zweier Ringbasen ausgerichtet werden. Gleichzeitig fehlt der zusätzliche Montageweg einer durchgehenden Schiene.
Federbelasteter 9–11-mm-Bereich
Die Adapter lassen sich innerhalb von 9 bis 11 mm an die Schienenbreite anpassen. Der Federmechanismus kompensiert jedoch kein falsches Profil und keine beschädigten Flanken.
Ein Picatinny-Slot je Adapter
Der Quersteg der Ringbasis erhält eine definierte Gegenstelle. Das ist für zwei getrennte Ringe sinnvoll, aber nicht für Zubehör mit langer oder mehrfach genuteter Basis.
Herausnehmbarer Stop-Pin
Mit passender Bohrung kann der Pin zusätzliche Sicherung gegen Längswandern bieten. Ohne passende Gegenstelle wird er entfernt und darf nicht gegen eine geschlossene Oberfläche verspannt werden.
Typische Fehlkäufe, Nachteile und Grenzen
Dovetail mit Picatinny verwechselt: Unten wird eine flache 9–11-mm-Dovetail-Schiene benötigt; oben sitzt die Picatinny-Ringbasis.
11 mm als Universalpassung gelesen: Nennbreite, Profilwinkel und Auflage können sich zwischen Plattformen unterscheiden.
Vollschiene erwartet: Das Set schafft zwei kurze Aufnahmepunkte, keine durchgehende Rail.
Stop-Pin erzwungen: Ohne passende Bohrung wird der Stift entfernt. Bohren oder Nacharbeiten ist keine vorgesehene Montagelösung.
Belastungsfreigabe abgeleitet: Die Adapterangabe ersetzt weder die Airgun-Freigabe der Optik noch die Kontrolle nach den ersten Schussserien.
Montage, Kontrolle und Pflege
Sicher vorbereiten
System vollständig entladen, Magazin entfernen und Patronenlager beziehungsweise Ladezustand kontrollieren. Montageflächen sauber, trocken und frei von Graten halten.
Stop-Pin zuerst klären
Bei vorhandener passender Bohrung den Adapter aufsetzen und den Stift mit dem beiliegenden Werkzeug nur bis zum Bohrungsgrund führen. Ohne Bohrung den Gewindestift entfernen.
Adapter in die Ringbasis setzen
Picatinny-Ring öffnen oder entriegeln, Adapter in dessen Basis einsetzen und Ring samt Adapter gerade auf der Dovetail-Schiene platzieren. Danach den Ring ausschließlich nach seiner eigenen Anleitung schließen.
Nachkontrolle
Beide Adapter müssen gleichmäßig sitzen. Nach den ersten Schussserien sowie nach Transport auf Wandern, gelöste Verbindungen, Kontaktspuren und unveränderte Treffpunktlage prüfen.
Praxis- und Kontrolltipps
Trocken aufbauen
Vor dem endgültigen Festziehen Ringabstand, Augenabstand und Objektivfreiheit im natürlichen Anschlag prüfen. So zeigt sich früh, ob zwei kurze Aufnahmepunkte ausreichen.
Sitz sichtbar machen
Ein feiner, entfernbarer Referenzstrich an Schiene und Adapter macht mögliches Längswandern leichter erkennbar. Er ersetzt keine mechanische Kontrolle.
Keine Zwangspassung
Wenn ein Adapter schräg steht, nur punktuell greift oder die Ringbasis nicht sauber schließt, Montage abbrechen. Adapter und Waffe nicht nacharbeiten, sondern die Profilpassung fachkundig prüfen lassen.
Evidenz ehrlich einordnen
Entscheidend ist der eigene Aufbau: Beide Adapter müssen vollflächig sitzen, die Ringbasen sauber schließen und ihre Position nach den ersten Schussserien halten. Bei Spiel, Wandern oder wiederholtem Nachziehbedarf die Nutzung beenden und die Passung prüfen lassen.
Welche Alternative passt besser?
Mehr Montageweg: MNT-DTW145
Der UTG MNT-DTW145 Universaladapter für 9–11 mm ist die passendere Richtung, wenn eine längere Picatinny-Fläche und mehr Positionen gebraucht werden. Er baut höher und verlangt einen eigenen Profil- und Belastungscheck.
Picatinny-Ringe nach der Adaption
Die UTG MAX STRENGTH 25,4-mm-Ringe zeigen die alternative Ringseite des Aufbaus. Sie sind nur sinnvoll, wenn Rohrdurchmesser, Höhe und die konkrete Picatinny-Gegenstelle zusammenpassen.
Montage und Zubehör sinnvoll weiterplanen
Technische Daten mit Praxisdeutung
Modell
UTG MNT-DT2PW01. Zwei kurze Adapter statt einer durchgehenden Schiene.
Untere Schnittstelle
Flaches Dovetail-Profil, federbelastet einstellbar von 9 bis 11 mm. Profilgeometrie bleibt prüfpflichtig.
Obere Schnittstelle
Für die meisten Picatinny-Ringe und -Montagen ausgelegt; ein Picatinny-Slot je Adapter. Die konkrete Ringbasis muss vollständig und spannungsfrei schließen.
Maße je Adapter
25,4 × 23,6 × 6,1 mm. Die geringe Höhe hält den Schnittstellenwechsel kompakt.
Material und Oberfläche
Leapers beschreibt eine leichte Aluminium-/Stahlkonstruktion; die Spezifikation nennt Aluminium und eine schwarz eloxierte Oberfläche.
Rückstoßsicherung
Herausnehmbarer, eingeschraubter vertikaler Stop-Pin für Schienen mit passender Bohrung.
Patenthinweis
US-Patent 8,752,325. Für die Passformentscheidung zählen dennoch die realen Schnittstellenmaße.
Gewicht
Mit 6,1 mm Bauhöhe bleiben die Adapter flach. Für Balance und Belastung zählt dennoch das Gesamtgewicht aus Zielfernrohr, Ringen und beiden Adaptern; dieses muss am vollständigen Aufbau bewertet werden.
Lieferumfang
Zum Set gehören 2 × UTG MNT-DT2PW01 Snap-on-Adapter mit herausnehmbaren Stop-Pins sowie das Werkzeug für den Stop-Pin. Zielfernrohr, Ringe, Dovetail-Schiene und weitere Montagemittel gehören nicht zum Lieferumfang.
FAQ zum UTG MNT-DT2PW01
Passt der Adapter auf jede 11-mm-Schiene?
Nein. 11 mm liegt im einstellbaren Klemmbereich, doch die Gegenstelle muss flach sein. Flankenwinkel, Auflage, Zustand und verfügbare Länge müssen ebenfalls passen.
Ist 3/8 Zoll kompatibel?
3/8 Zoll entspricht rechnerisch rund 9,5 mm und liegt damit im Breitenbereich. Das bestätigt aber noch nicht die Profilform. Erst eine saubere, vollflächige Anlage gibt den konkreten Aufbau frei.
Kann ich Weaver-Ringe verwenden?
Leapers nennt auf der aktuellen US-Seite Picatinny-Ringe und -Montagen; UTG Europe verwendet Picatinny/Weaver. Weil Ringbasen unterschiedlich ausgeführt sein können, muss die konkrete Basis geprüft werden.
Wozu dient der Stop-Pin?
Er kann bei einer passenden Bohrung zusätzliche Sicherung gegen Längswandern bieten. Ohne passende Bohrung wird der Gewindestift gemäß Anleitung entfernt.
Entsteht eine durchgehende Picatinny-Schiene?
Nein. Jeder der zwei Adapter bildet einen kurzen Aufnahmebereich mit einem Slot. Für lange oder flexibel zu positionierende Montagen ist ein Vollschienenadapter sinnvoller.
Sind Picatinny-Ringe im Lieferumfang?
Nein. Enthalten sind zwei Adapter, ihre Stop-Pins und das Werkzeug für den Stop-Pin. Ringe und Optik müssen separat passend gewählt werden.
Ist das Set für Federkolben-Luftgewehre freigegeben?
Der Hersteller ordnet es .22-/Airgun-Dovetail-Systemen zu, nennt aber keine pauschale Belastungsgrenze. Optik, Ringe, Profilpassung und Stop-Pin müssen für den konkreten Prellschlag gemeinsam geeignet sein.
Black Raptor · Schnittstelle zuerst
Der MNT-DT2PW01 ist eine schlüssige Lösung, wenn zwei Picatinny-Ringbasen auf einer wirklich passenden flachen 9–11-mm-Dovetail-Schiene sitzen sollen. Sein Vorteil ist der kurze, niedrige Aufbau; seine ehrliche Grenze ist die fehlende Vollschiene.
Miss das Profil, kläre die Stop-Pin-Gegenstelle und bewerte Ring, Optik und Belastung als Gesamtsystem. Genau dort entscheidet sich, ob aus einem kleinen Adapter ein sauberer Aufbau wird.
