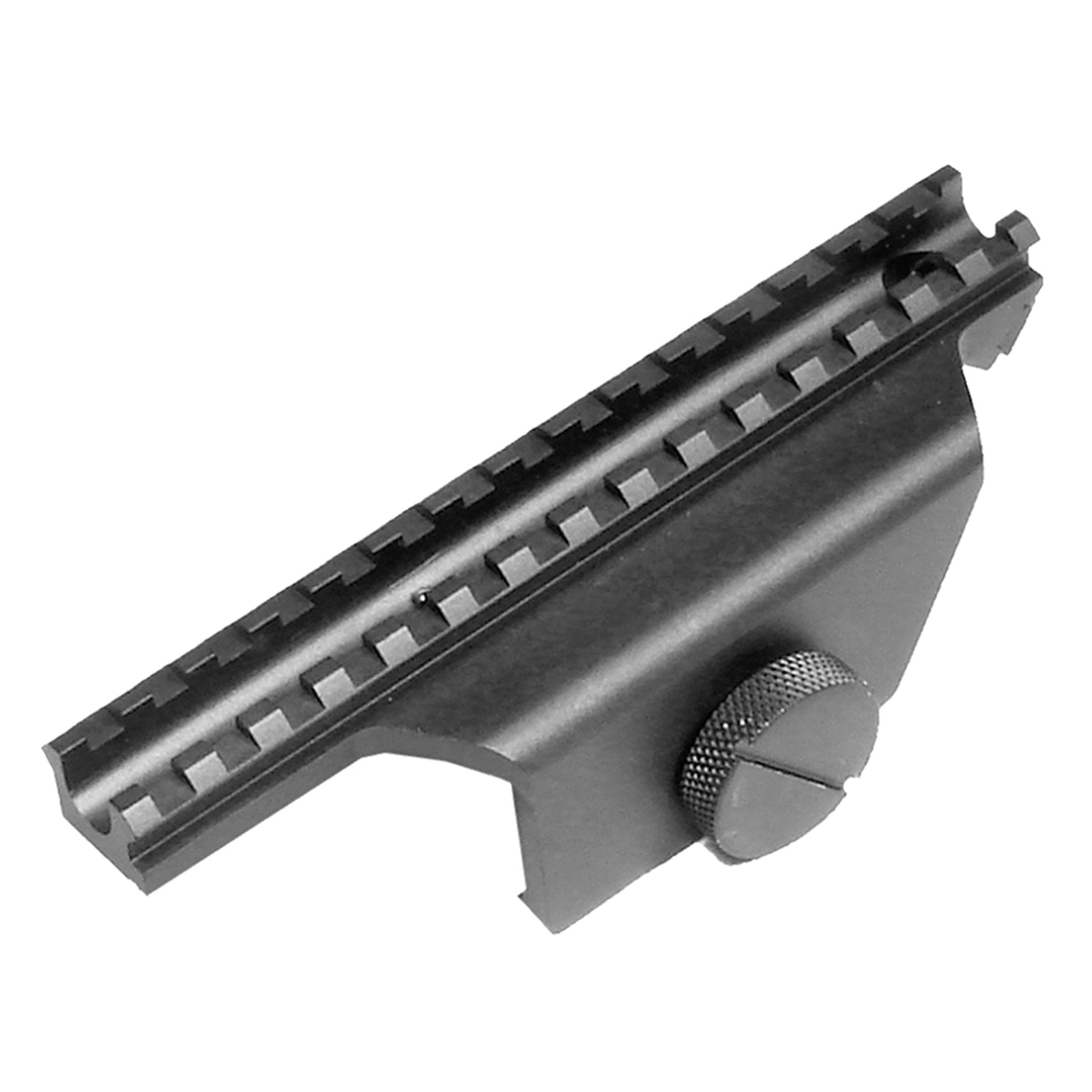

Eine M1A besitzt ab Werk keine durchgehende Picatinny-Fläche über dem System. Diese feste Basis nutzt die vorhandenen Anlagepunkte am Gehäuse und den Platz der Ladestreifenführung, um eine 15-Slot-Schiene für Ringe oder eine andere Picatinny-Optikaufnahme bereitzustellen.
Der praktische Vorteil liegt nicht nur in der Schienenlänge. Die Konstruktion stützt sich an vier Kontaktpunkten ab, lässt laut Hersteller einen Kanal für die mechanische Visierung offen und verlangt keine dauerhafte Änderung. Trotzdem ist der Einbau kein einfacher Aufsteckvorgang: Das System muss aus dem Schaft genommen und die originale Ladestreifenführung entfernt werden.
Entscheidend ist das konkrete System, nicht nur die Modellfamilie
Leapers führt MNT-914V2 auf der aktuellen Produktseite ausdrücklich für die Springfield Armory M1A. Die aktuelle Herstelleranleitung und die Kataloge verwenden zusätzlich die Bezeichnung M14/M1A. Daraus folgt keine pauschale Zusage für jedes M14-Derivat: Gehäuseschlitze, seitlicher Gewindeanschluss und Schwalbenschwanz der Ladestreifenführung müssen am vorhandenen System tatsächlich passen.
| Prüfpunkt |
Passend |
Nicht passend oder vorab klären |
| Plattform |
Springfield Armory M1A mit passender Gehäuse- und Ladestreifenführungsgeometrie |
andere M14-artige Systeme ohne bestätigte Maß- und Anschlussgleichheit |
| Optikschnittstelle |
Ringe oder Montagen für eine 15-Slot-Picatinny-Schiene |
direkte M1A-Ringe ohne Picatinny-Klemmung oder Optiken mit anderer Schnittstelle |
| Montageart |
feste Vierpunktbasis, wenn wiederholbare Anlage wichtiger als schnelles Abnehmen ist |
Wunsch nach QD-Hebel, werkzeuglosem Wechsel oder Scout-Rail vor dem System |
| Einbau |
fachgerechter Ausbau des Systems und Ersetzen der Ladestreifenführung sind möglich |
keine Erfahrung mit Systemdemontage, Stiftaustreiben oder erforderlicher Anpassarbeit |
Wichtige Montagegrenze: Die Anleitung nennt einen 3/32-Zoll-Spannstift-Treiber, Hammer, nicht abfärbenden Gummihammer und Schlitzschraubendreher. Sie weist außerdem darauf hin, dass an der neuen Ladestreifenführung geringfügige Anpassarbeit erforderlich sein kann, und empfiehlt den Einbau durch einen kompetenten Büchsenmacher. „Keine dauerhafte Änderung erforderlich“ bedeutet daher nicht „ohne Demontage oder Fachkenntnis montierbar“.
Was die vier Anlagepunkte leisten

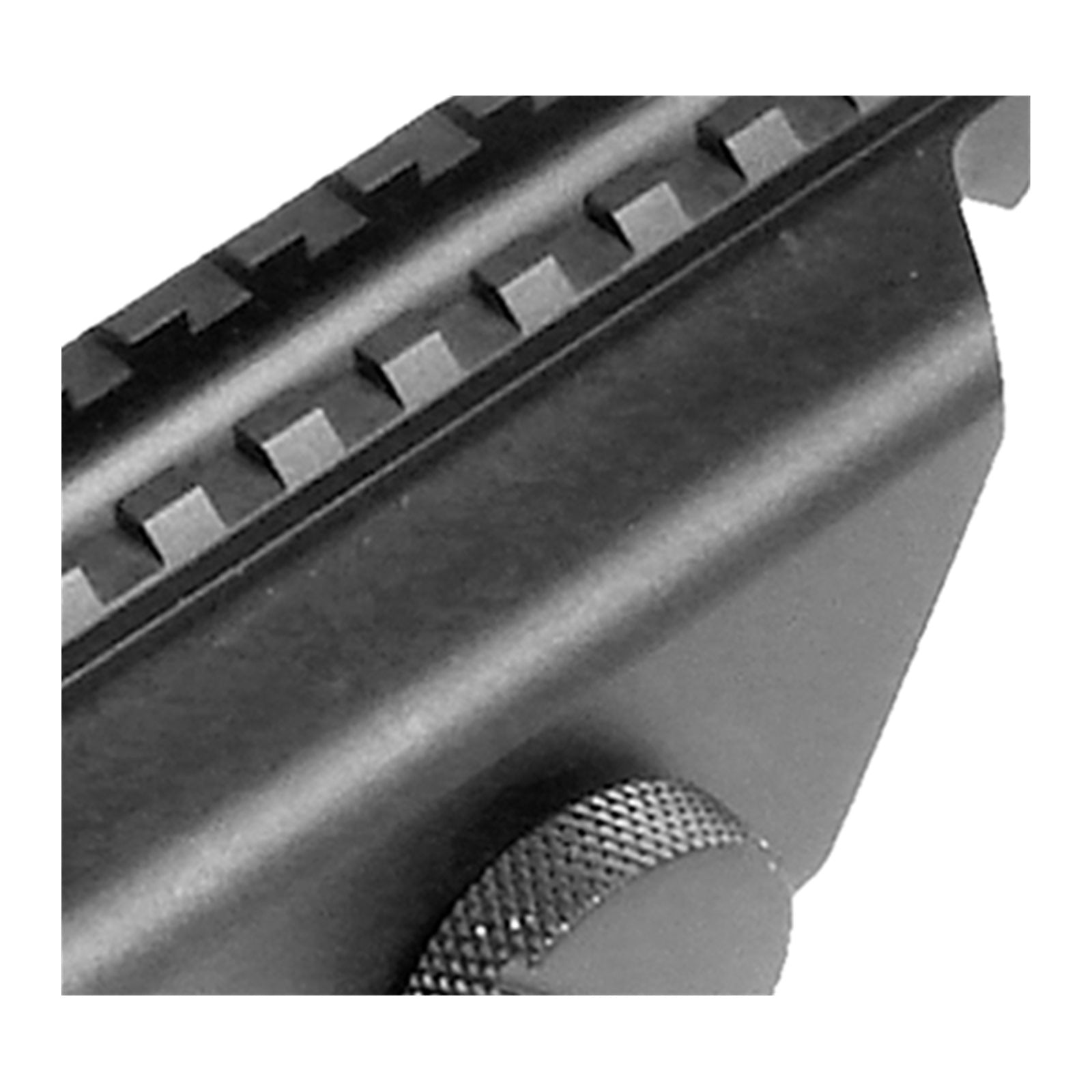

Der Hersteller beschreibt einen Kontakt über die Ladestreifenführung und drei weitere Punkte am Gehäuse. Beim Einbau wird die seitliche Rändelschraube zunächst handfest gesetzt, die Basis mit einem nicht markierenden Hammer leicht ausgerichtet und anschließend gesichert. Eine obere Stellschraube wird bis zum Gehäusekontakt geführt und von der rechten Stellschraube verriegelt. Dieses Zusammenspiel soll die Nullpunktlage halten; es ersetzt aber weder eine saubere Passungsprüfung noch die Kontrolle nach den ersten Schussserien.

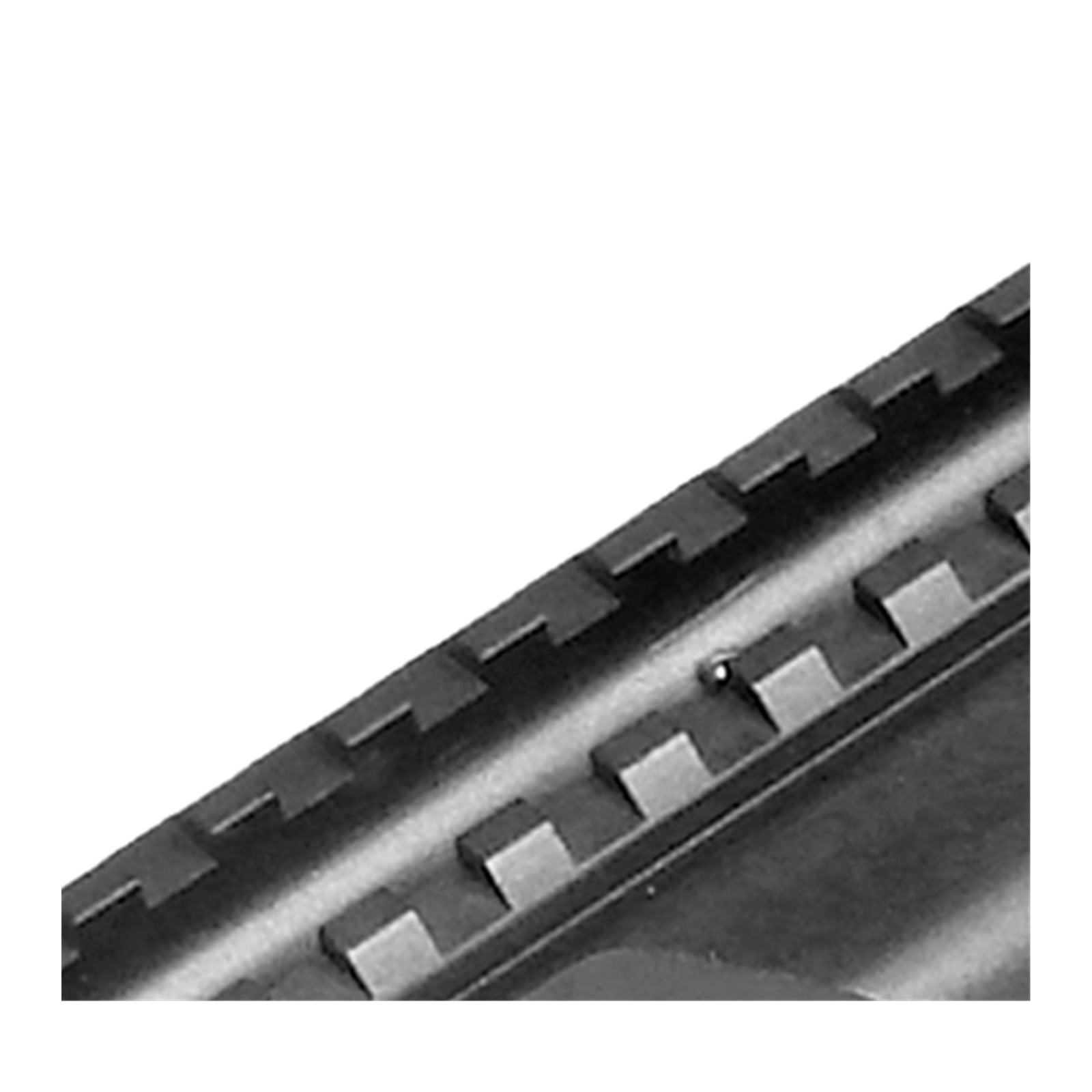

Die Oberseite bietet 15 quer genutete Picatinny-Positionen und laut aktueller Leapers-Seite rund sechs Zoll nutzbare Optikfläche. Damit lässt sich der Ringabstand flexibler wählen als bei zwei einzelnen Gehäusepunkten. Das ist vor allem bei längeren Zielfernrohren hilfreich. Ringe gehören jedoch nicht zu diesem Artikel und müssen zu Schiene, Tubusdurchmesser, Objektivdurchmesser und gewünschter Bauhöhe passen.
Der ausgesparte Mittelkanal ist für den Zugriff auf die mechanische Visierung ausgelegt. Ob das persönliche Visierbild nach der Montage vollständig nutzbar bleibt, hängt zusätzlich von Augenposition, Ringhöhe und Optikkörper ab. Die Herstellerangabe ist deshalb eine konstruktive Zugänglichkeit, keine Garantie für jede Optikkonfiguration.
Unsere Einschätzung
Diese Lösung ist sinnvoll, wenn eine klassische M1A eine längere, durchgehende Picatinny-Basis erhalten soll und eine dauerhaft montierte Optik vorgesehen ist. Die Vierpunktanlage ist konstruktiv deutlich spezifischer als ein universeller Adapter. Genau das ist ihre Stärke und zugleich ihre Grenze: Sie verlangt eine passende Systemgeometrie und einen sorgfältigen Einbau.
Für häufig wechselnde Optiken ist die Basis allein nicht das QD-Element. Ein späterer Schnellwechsel müsste über geeignete Picatinny-Ringe oder eine separate QD-Montage erfolgen. Wer die Optik sehr niedrig über dem System führen möchte, sollte außerdem die gesamte Aufbauhöhe aus Basis, Ringen und Optik vor dem Kauf berechnen; die Herstellerhöhe von 47 mm beschreibt die Außenhöhe der Basis und nicht automatisch die optische Achshöhe.
Beim Gewicht besteht ein echter Quellenwiderspruch: Leapers USA veröffentlicht aktuell 5,5 oz beziehungsweise 156 g, UTG Taiwan nennt 5,7 oz. Da beide Angaben dasselbe Modell betreffen und keine Revisionszuordnung erklären, geben wir keinen vereinheitlichten Gewichtswert als verbindlich aus. Das im Shop hinterlegte Versandgewicht bleibt unverändert und wird nicht als technische Herstellerangabe verwendet.
Kaufen oder nicht kaufen?
Kaufen, wenn: eine Springfield Armory M1A mit verifizierter Anschlussgeometrie eine feste 15-Slot-Picatinny-Basis erhalten soll, genügend Fläche für frei wählbaren Ringabstand benötigt wird und der fachgerechte Ausbau des Systems samt Ersatz der Ladestreifenführung eingeplant ist.
Nicht kaufen, wenn: die genaue M14-Variante nicht geklärt ist, ein QD-Hebel an der Basis erwartet wird, eine Scout-Montage vor dem System gesucht wird, Ringe im Lieferumfang vorausgesetzt werden oder der Einbau ohne Systemdemontage und mögliche Anpassarbeit erfolgen soll.
Ausbilder-Tipp
Erst die Basis prüfen, dann die Optik aufbauen: Waffe entladen, Magazin entfernen und den sicheren Zustand kontrollieren. Nach fachgerechter Montage zunächst ohne Ringe prüfen, ob Verschlussweg, Hülsenauswurf, Bedienelemente und der Sichtkanal frei bleiben. Erst danach Ringabstand und Augenabstand festlegen. Nach der ersten belastbaren Schussserie die vier Anlagebereiche auf Bewegung kontrollieren und die Nullpunktlage dokumentieren.
Zwei weitere produktspezifische Nutzertipps
Passung nicht mit Schraubenkraft erzwingen: Die erhöhten Führungen müssen in den vorgesehenen Gehäuseschlitzen sitzen. Wenn die Basis kippelt oder nur über starkes Anziehen in Position kommt, Montage stoppen. Die Anleitung erlaubt geringe Anpassarbeit an der Ladestreifenführung, empfiehlt dafür aber fachkundige Ausführung; sie liefert keine Freigabe zum Bearbeiten des Gehäuses.
Ringhöhe als Gesamtsystem planen: Objektivdurchmesser, Tubus, Verschlussfreiheit, mechanisches Visier und Wangenauflage gemeinsam betrachten. Die lange Schiene löst die Längsposition, nicht automatisch die passende Höhe. Vor dem endgültigen Festziehen die Anschlagposition mehrfach reproduzieren und denselben Picatinny-Slot für jeden Ring notieren.
Passende aktive Optiken im Shop
Die folgenden Produkte sind live als ACTIVE und im Onlineshop veröffentlicht geprüft. Beide werden mit Picatinny-Ringen angeboten, sind aber keine automatische Kompatibilitätszusage: Ringhöhe, Augenabstand, Objektivfreiheit und die konkrete M1A-Konfiguration müssen separat passen.
Technische Daten
| Herstellermodell |
MNT-914V2 |
| Produktart |
feste, plattformspezifische Picatinny-Optikbasis |
| Aktuelle Herstellerkompatibilität |
Springfield Armory M1A; Anleitung und Kataloge führen die Produktfamilie als M14/M1A, daher andere Derivate nur nach konkreter Passungsprüfung |
| Anlage |
vier Kontaktpunkte: Ladestreifenführung plus drei Punkte am Gehäuse |
| Schiene |
15-Slot, scalloped Picatinny; etwa 6 Zoll Optikfläche |
| Material und Oberfläche |
präzisionsgefrästes Aluminium, matt schwarz eloxiert |
| Sichtkanal |
konstruktiv für den Zugang zur mechanischen Visierung ausgespart |
| Quick-Detach |
nein |
| Abmessungen |
155 × 47,3 × 47 mm; Herstellerreihenfolge Länge × Breite × Höhe |
| Gewichtsangaben |
Leapers USA: 156 g / 5,5 oz; UTG Taiwan: 5,7 oz. Quellenabweichung ohne veröffentlichte Revisionszuordnung, daher kein vereinheitlichter Sollwert |
| Dauerhafte Änderung |
laut Hersteller nicht erforderlich; Ausbau der originalen Ladestreifenführung und mögliche geringe Anpassarbeit bleiben erforderlich |
Lieferumfang
- Picatinny-Optikbasis MNT-914V2 mit montagespezifischer Ladestreifenführung
- ein 2,5-mm-Innensechskantschlüssel
- ein 4-mm-Innensechskantschlüssel
- eine M5-0,8 × 8 mm Stellschraube mit 2,5-mm-Innensechskant
- mehrsprachige Bedienungs- und Montageanleitung
Zielfernrohr, Picatinny-Ringe, Waffe, 3/32-Zoll-Spannstift-Treiber, Hammer, nicht markierender Gummihammer und Schlitzschraubendreher sind nicht als Lieferbestandteile aufgeführt.
FAQ
Passt die Basis auf jede M14 oder M1A?
Nein, eine pauschale Zusage wäre nicht belastbar. Die aktuelle Leapers-Produktseite nennt die Springfield Armory M1A. Anleitung und Kataloge verwenden M14/M1A als Familienbezeichnung; bei anderen Derivaten müssen Gehäuseschlitze, Gewindeanschluss und Schwalbenschwanz der Ladestreifenführung konkret geprüft werden.
Sind Zielfernrohr-Ringe enthalten?
Nein. Der Lieferumfang enthält die plattformspezifische Picatinny-Basis und die aufgeführten Montageteile. Ringe müssen separat passend zu Picatinny-Schiene, Tubusdurchmesser, Objektivfreiheit und gewünschter Bauhöhe gewählt werden.
Bleibt die mechanische Visierung nutzbar?
Die Basis besitzt laut Hersteller einen zugänglichen Sichtkanal. Ob das vollständige Visierbild praktisch frei bleibt, hängt auch von Ringhöhe, Optikkörper und Augenposition ab und muss am aufgebauten System geprüft werden.
Kann die Montage werkzeuglos abgenommen werden?
Nein. UTG Taiwan kennzeichnet das Modell ausdrücklich als nicht schnell abnehmbar. Die Basis wird verschraubt und an vier Anlagepunkten eingerichtet; QD-Funktion wäre nur über separat geeignete Ringe oder eine zusätzliche Optikmontage möglich.
Muss die Waffe dauerhaft verändert werden?
Der Hersteller sagt, dass keine dauerhafte Änderung erforderlich ist. Für den Einbau muss das System dennoch aus dem Schaft und die originale Ladestreifenführung entfernt werden. Geringe Anpassarbeit an der neuen Führung kann nötig sein; die Anleitung empfiehlt einen kompetenten Büchsenmacher.
Welches Gewicht ist richtig: 156 g oder 5,7 oz?
Die erreichbaren aktuellen Herstellerseiten widersprechen sich: Leapers USA nennt 156 g beziehungsweise 5,5 oz, UTG Taiwan 5,7 oz. Ohne veröffentlichte Revisionszuordnung lässt sich daraus kein einheitlicher Sollwert ableiten. Deshalb werden beide Quellenwerte transparent gezeigt und das Shop-Versandgewicht nicht als technische Angabe verwendet.
