AK und MAK90 · Staubdeckelmontage · 25,4 mm
UTG MNT-T970TR: viel Schienenfläche – aber nur mit geprüftem Deckelsitz

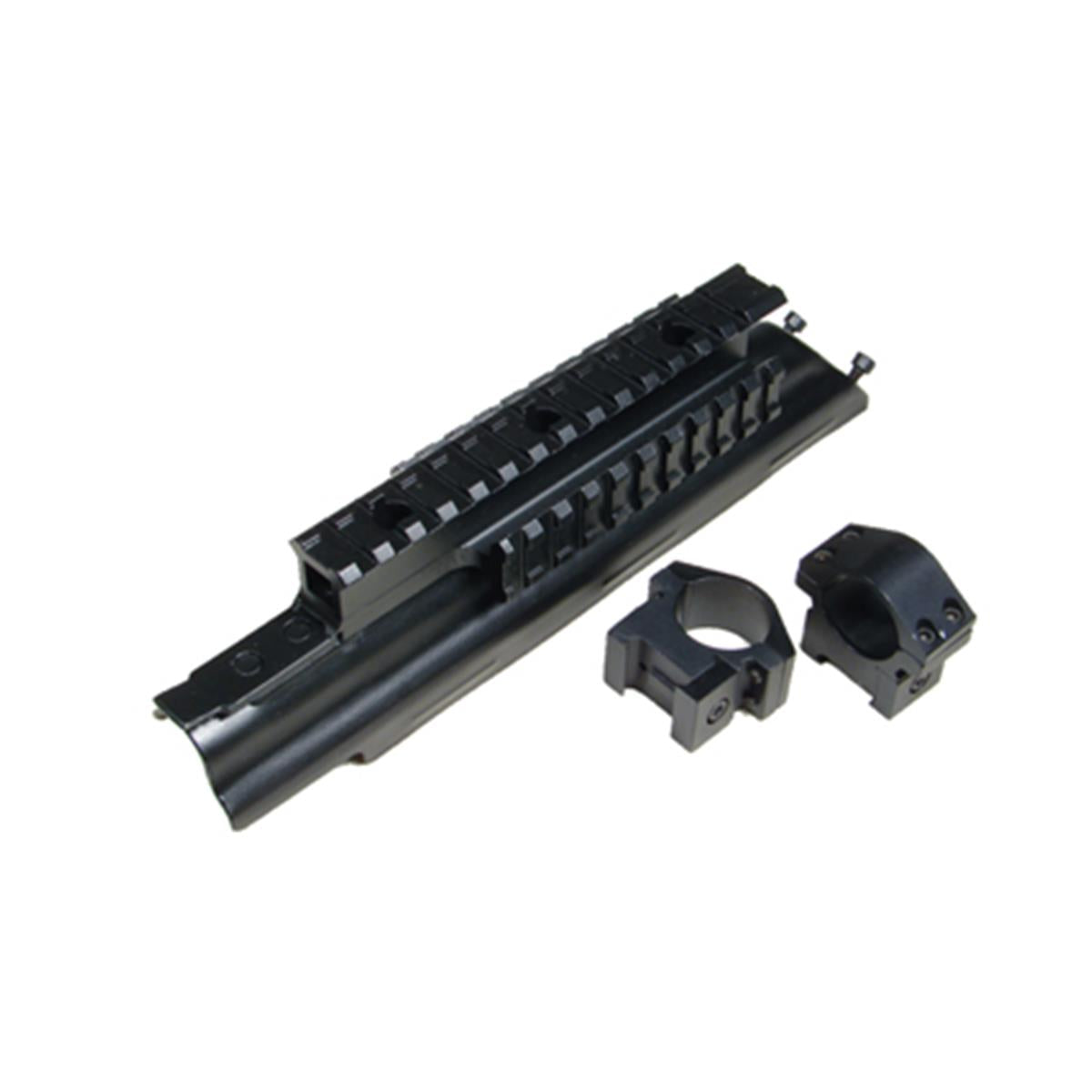

Die MNT-T970TR ersetzt den vorhandenen Staubdeckel durch eine Stahlkonstruktion mit drei Picatinny/Weaver-Schienen und bringt ein Paar 25,4-mm-Ringe mit. Das schafft Platz für Optik und leichtes Zubehör, macht die Montage aber vollständig von den Toleranzen des konkreten AK- oder MAK90-Systems abhängig. Die offizielle Modellzuordnung nennt AK und MAK90; andere Varianten sind damit nicht automatisch freigegeben.
Die ehrliche Kaufgrenze: „AK-kompatibel“ ist keine Passgarantie. Wenn der Deckel nicht ohne Zwang, spielfrei und funktionssicher sitzt, ist diese Montage für das betreffende System nicht die richtige Wahl.
Passform vor dem Kauf prüfen
Unsere ehrliche Einordnung
Die MNT-T970TR ist eine klassische Staubdeckel-Lösung aus Stahl. Ihre Stärke liegt in der Kombination aus oberer Optikschiene, zwei seitlichen Zubehörschienen und bereits enthaltenen 25,4-mm-Ringen. Gegenüber einer seitlichen AK-Montage benötigt sie keine vorhandene Seitenschiene.
Der konstruktive Nachteil ist ebenso wichtig: Der Staubdeckel wird Teil des Optikträgers. Passsitz, Verriegelung und wiederholbare Position müssen deshalb am einzelnen System geprüft werden. Ein Deckel, der klemmt, fühlbares Spiel hat oder den Verschlussträger beeinflusst, ist keine tragfähige Optikbasis. Abweichende Gehäusemaße können diese Bauart unbrauchbar machen. Bei anderen Varianten entscheidet ein spannungsfreier, spielfreier Sitz am konkreten System.
Ersatz und Nachbeschaffung mitdenken: Die MNT-T970TR gehört nicht in jeder Region zum laufenden Sortiment. Wenn dein Aufbau dauerhaft von diesem Staubdeckel abhängt, solltest du eine spätere identische Nachbeschaffung nicht voraussetzen.
Passt gut, wenn … / Passt eher nicht, wenn …
Passt gut, wenn …
… dein konkretes AK- oder MAK90-System den Ersatzdeckel ohne Nacharbeit sicher und spielfrei aufnimmt.
… du ein 25,4-mm-Zielfernrohr und zusätzliche seitliche Picatinny/Weaver-Fläche auf einem gemeinsamen Träger nutzen willst.
… du Treffpunktlage und Deckelsitz nach Montage und Demontage konsequent kontrollierst.
Passt eher nicht, wenn …
… du eine garantierte Universalpassform für jede AK-, AKM- oder MAK90-Variante erwartest.
… deine Optik ein 30- oder 34-mm-Mittelrohr hat oder ein besonders niedriger, leichter Aufbau Priorität besitzt.
… eine passende Seitenschiene vorhanden ist und maximale Wiederholbarkeit wichtiger als die Tri-Rail-Bauform ist.
Kaufcheck und Kompatibilität
Plattform und Deckelgeometrie
Die offizielle Modellzuordnung lautet AK und MAK90, nicht „jede AK“. Andere Varianten – einschließlich Yugo-Ausführungen – sind damit nicht automatisch freigegeben. Fertigungsland, Gehäuseausführung, hintere Verriegelung und vorhandener Deckel können abweichen; Produktbilder und Maße müssen deshalb mit dem eigenen System abgeglichen werden.
Optikrohr: exakt 25,4 mm
Die mitgelieferten Weaver-Ringe sind für 1 Zoll beziehungsweise 25,4 mm vorgesehen. 30- und 34-mm-Mittelrohre passen nicht. Das Ringmaß allein ist jedoch noch keine vollständige Optikfreigabe: Objektiv- und Okularaußendurchmesser, Turmblock, Baulänge, mögliche Ringpositionen und Augenabstand müssen auf dem hohen Aufbau ebenfalls funktionieren.
Gewicht auf dem Staubdeckel
Die Montage wiegt rund 320 g, bevor Optik oder seitliches Zubehör hinzukommen. Dieses zusätzliche Gewicht beeinflusst Balance und Anschlag spürbar; Anbauteile sollten deshalb bewusst leicht gewählt werden.
Alternative Seitenschiene
Ist am System eine passende AK-Seitenschiene vorhanden, kann eine UTG ACCU-SYNC AK-Seitenmontage die sinnvollere Vergleichsrichtung sein. Auch diese Alternative muss zum konkreten Interface passen.
Praktische Wirkung der Merkmale
Drei Picatinny/Weaver-Schienen
Die obere Schiene trägt die Optik; die beiden seitlichen Schienen schaffen zusätzliche Montagefläche. Die allgemeine Eignung für Optik, Lampe oder Laser beschreibt nur mögliche Zubehörarten – sie ist keine Freigabe für jedes einzelne Anbauteil. Für Deutschland gilt zudem: Für Schusswaffen bestimmte Zielscheinwerfer sowie Laser oder Zielpunktprojektoren fallen grundsätzlich unter die verbotenen Gegenstände nach Anlage 2 Abschnitt 1 Nr. 1.2.4.1 WaffG. Schienenschnittstelle, Klemmbreite, Gehäusefreiheit und Bedienwege müssen ebenfalls passen. Jede Ergänzung erhöht zudem Masse und Hebelwirkung auf dem Staubdeckel. Zubehör muss leicht bleiben und darf Verriegelung, Bedienung, Hülsenauswurf oder Zerlegung nicht behindern. Seitliches Zubehör nur ergänzen, wenn sein praktischer Nutzen das zusätzliche Gewicht und die größere Außenkontur rechtfertigt.
Stahl statt Leichtbau
Die einteilige Stahlkonstruktion ist auf Robustheit ausgelegt. Mit rund 238,8 mm Länge und etwa 320 g ist sie jedoch keine dezente flache Leichtbaulösung.

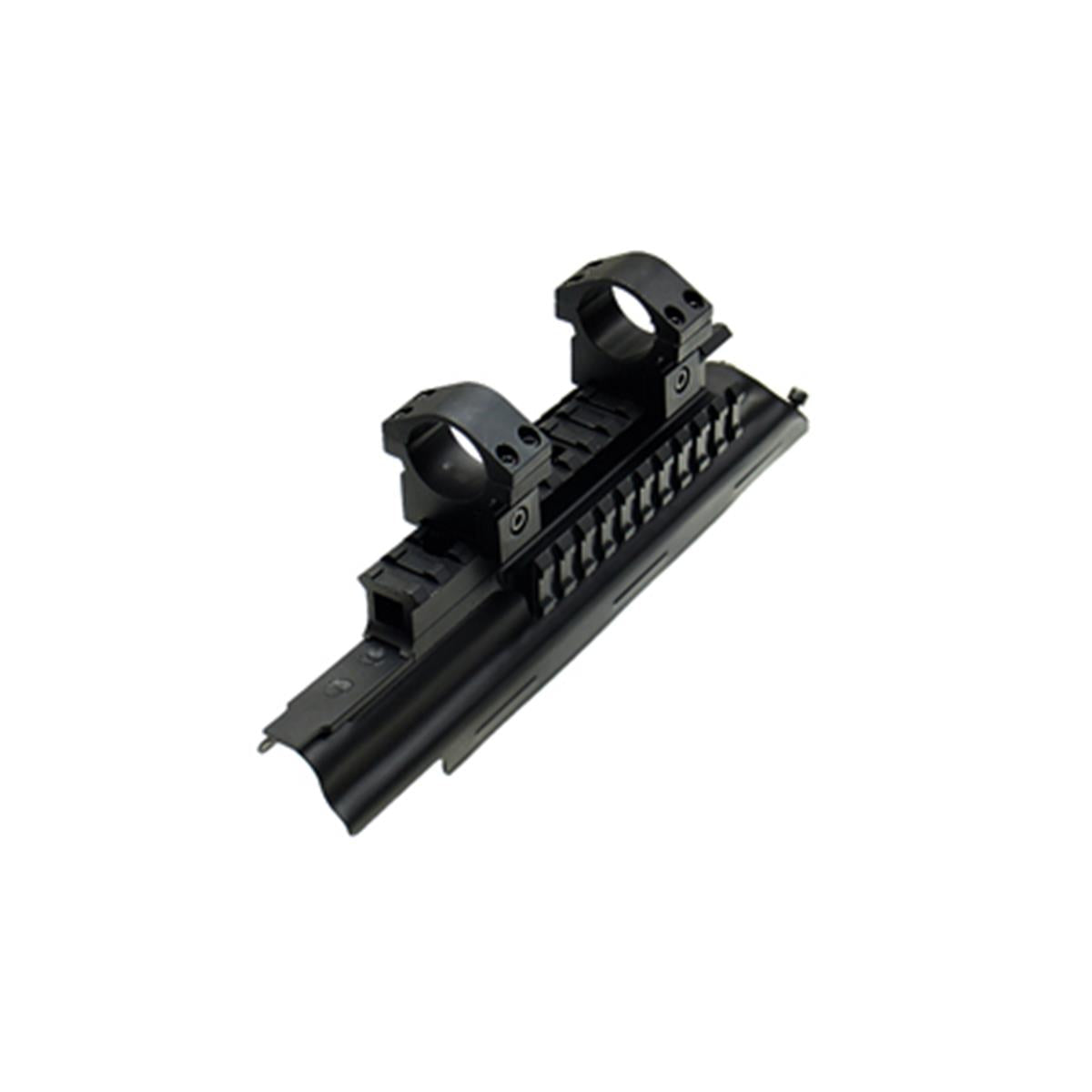

Ringe bereits enthalten
Das Paar 25,4-mm-Weaver-Ringe ermöglicht einen vollständigen Grundaufbau ohne separaten Ringkauf. Das spart nur dann Aufwand, wenn Tubus, Objektivfreiheit und Augenabstand wirklich passen.
Deckel und Optikträger in einem
Weil die Schienen fest mit dem Staubdeckel verbunden sind, entscheidet dessen reproduzierbarer Sitz über die praktische Nutzbarkeit. Spiel oder wechselnde Anlageflächen dürfen nicht mit festeren Ringschrauben kompensiert werden.
Typische Fehlkäufe, Nachteile und Grenzen
Der häufigste Fehlkauf ist die Annahme, jede AK sei maßlich gleich. Schon kleine Abweichungen an Gehäuse, Deckel und Verriegelung können dazu führen, dass die Montage nicht passt oder nicht reproduzierbar sitzt.
Weitere Grenzen sind die hohe Visierlinie, das Eigengewicht, die Beschränkung der enthaltenen Ringe auf 25,4 mm und die erschwerte Zerlegung: Wird der Optikträger zur Reinigung abgenommen, muss die Treffpunktlage anschließend kontrolliert werden.
Passform vor Montagefläche: AK- und MAK90-Baureihen unterscheiden sich am Staubdeckel. Sitzt die MNT-T970TR nicht spielfrei, lässt sie sich nur mit Kraft verriegeln oder behindert sie Verschluss und Zerlegung, ist der Einbau nicht abgeschlossen. Nicht eigenständig feilen oder biegen; Abweichungen gehören in fachkundige Hände.
Montage, Funktionskontrolle und Pflege
Vorbereitung
Waffe vollständig entladen, Magazin entfernen, Verschluss nach Systemvorgabe geöffnet halten und Patronenlager sowie Zuführbereich visuell kontrollieren. Munition bleibt vom Arbeitsplatz getrennt. Erst danach den vorhandenen Deckel nach der Anleitung des konkreten Systems ausbauen.
Passsitz ohne Optik prüfen
Die MNT-T970TR zunächst ohne Ringe, Optik und Seitenzubehör einsetzen. Verriegelung sowie seitliches und vertikales Spiel prüfen. Den Verschlussträger nur an der vollständig entladenen Waffe, nach Anleitung des konkreten Systems und langsam von Hand bewegen. Tritt ungewöhnlicher Widerstand auf, verändert sich der Verschlussweg, klemmt der Deckel oder bleibt fühlbares Spiel, sofort abbrechen und die Passung fachkundig klären lassen.
Aufbau schrittweise ergänzen
Erst nach bestandener Pass- und Funktionsprüfung die Ringe gleichmäßig montieren und die Optik spannungsfrei ausrichten. Drehmomente richten sich nach den Vorgaben der verwendeten Ringe und Optik. Ohne eindeutige Modellvorgabe keinen pauschalen Wert übernehmen.
Nach dem Schießen
Verriegelung, Ringverschraubung und Schienen regelmäßig prüfen. Kontaktflächen sauber und leicht geschützt halten, aber nicht so ölen, dass der Deckel schwimmt. Nach jeder Demontage die Treffpunktlage mit einer Kontrollgruppe bestätigen.
Praxistipps für Montage und Kontrolle
Nullpunkt als Prozess behandeln
Nach dem Einschießen eine persönliche Referenzgruppe festlegen. Deckel abnehmen, wieder einsetzen und erneut schießen. Nur das Ergebnis am eigenen System beantwortet die Frage nach der Wiederholbarkeit.
Rechne nicht mit einer pauschalen Passgarantie: Je nach System sitzt der Deckel ohne Zwang und spielfrei – oder er ist für den Aufbau ungeeignet. Eigenmächtige Nacharbeit ist keine Zwischenstufe. Entscheidend sind Deckelgeometrie, Verriegelung und ein vollständig freier Verschlussweg am konkreten AK- oder MAK90-System. Lässt sich das vor dem Kauf nicht klären, ist eine passende Seitenmontage die planbarere Wahl.
Kontrollmarken sinnvoll setzen
Kleine Kontrollmarkierungen an Ringschrauben helfen, Bewegung früh zu erkennen. Sie ersetzen weder das passende Drehmoment noch die mechanische Prüfung.
Aufbau nicht überladen
Seitliche Schienen verleiten zu mehr Zubehör. Prüfe bei jedem zusätzlichen Bauteil Gewicht, Balance, Handkontakt, freien Hülsenauswurf und die Zerlegbarkeit. Bleibt der praktische Nutzen gering oder verändert sich der Deckelsitz, ist die freie Schiene die bessere Lösung.
Mechanische Visierung erhalten
Vor dem Einsatz prüfen, ob Optik, Ringe und Zubehör die Bedienung oder vorhandene Visierung beeinträchtigen. Für die Justage der AK-/SKS-Kornbaugruppe ist das UTG AK/SKS-Visierwerkzeug das passende Werkzeug.
Sinnvoller Alternativenvergleich
Staubdeckel oder QD-Seitenmontage?
Die MNT-T970TR bringt drei Schienen ohne vorhandene Seitenaufnahme. Die UTG ACCU-SYNC AK-Seitenmontage ist interessanter, wenn eine kompatible AK-Seitenschiene vorhanden ist und der Staubdeckel bei der Zerlegung frei bleiben soll. Nach dem Abnehmen und erneuten Ansetzen muss auch bei dieser Bauart die Treffpunktlage am eigenen System kontrolliert werden.
Seitenschiene erst nachrüsten?
Die UTG AK/AKM Stahl-Seitenplatte kann die Basis für eine separate Seitenmontage bilden. Ihre Montage ist ein eigenständiger Eingriff und verlangt exakte Plattformprüfung sowie gegebenenfalls fachkundige Installation.
AK-Montage sinnvoll ergänzen
Technische Daten mit Praxisdeutung
Modell
UTG MNT-T970TR, 5. Generation. Die Modellnummer ist für Passform- und Ersatzteilabgleich entscheidend.
Plattformzuordnung
AK und MAK90. Wegen unterschiedlicher Varianten und Fertigungstoleranzen ist dies keine Universal-Freigabe.
Bauart
Einteiliger Staubdeckel mit integrierter Tri-Rail. Der Deckelsitz wird dadurch zum Teil der Optikmontage.
Material
Stahl. Robust, aber mit deutlich höherem Gewicht als moderne Aluminiumlösungen.
Schienen
Drei Picatinny/Weaver-Schienen: oben für die Optik, seitlich für bewusst leicht gehaltenes Zubehör.
Ringe
Ein Paar Weaver-Ringe für Zieloptiken mit 25,4-mm- beziehungsweise 1-Zoll-Mittelrohr. Nicht passend für 30 oder 34 mm.
Maße
9,4 × 1,5 × 2,2 Zoll, entsprechend rund 238,8 × 38,1 × 55,9 mm. Der Aufbau ist lang und hoch.
Produktgewicht
11,3 oz beziehungsweise rund 320 g. Optik und Zubehör erhöhen die Masse auf dem Staubdeckel zusätzlich.
Lieferumfang
Belegt enthalten sind 1 × UTG MNT-T970TR Staubdeckel-Tri-Rail für AK und MAK90 und 1 Paar Weaver-Montageringe für Zieloptiken mit 25,4-mm- beziehungsweise 1-Zoll-Mittelrohr. Eine modellgenaue Packliste nennt zusätzlich 1 × 3-mm-Inbusschlüssel, 1 × Montageanleitung und 2 × Sechskantschrauben. Da bei diesem älteren Modell unterschiedliche Packungsstände möglich sind, sollten die Kleinteile nach Erhalt abgeglichen werden. Waffe, Zieloptik und weiteres Zubehör sind nicht enthalten.
FAQ zur UTG MNT-T970TR Staubdeckel-Tri-Rail
Passt die Montage auf jede AK oder MAK90?
Nein. Die offizielle Modellzuordnung nennt AK und MAK90; weitere Baureihen und Yugo-Ausführungen sind damit nicht automatisch freigegeben. Gehäuse- und Deckelmaße können abweichen. Die MNT-T970TR muss am konkreten System ohne Zwang, spielfrei und funktionssicher sitzen.
Was gehört zum Lieferumfang?
Bestätigt sind die MNT-T970TR und ein Paar Weaver-Ringe für Zieloptiken mit 25,4-mm- beziehungsweise 1-Zoll-Mittelrohr. Eine modellgenaue Packliste nennt außerdem einen 3-mm-Inbusschlüssel, eine Montageanleitung und zwei Sechskantschrauben. Prüfe die Kleinteile bei Erhalt, weil bei diesem älteren Modell unterschiedliche Packungsstände möglich sind.
Welche Zieloptiken passen in die enthaltenen Ringe?
Notwendig ist ein 25,4-mm- beziehungsweise 1-Zoll-Mittelrohr; 30- und 34-mm-Rohre passen nicht. Zusätzlich müssen Objektiv und Okular frei bleiben, der Turmblock zwischen den Ringen Platz finden und Baulänge, Ringpositionen sowie Augenabstand zum konkreten AK-/MAK90-Aufbau passen.
Hält die Montage nach dem Abnehmen wieder denselben Nullpunkt?
Das darf nicht pauschal versprochen werden. Wiederholbarkeit hängt vom Deckelsitz des einzelnen Systems ab und muss nach jeder Demontage mit einer Kontrollgruppe bestätigt werden.
Was muss ich bei den seitlichen Schienen beachten?
Zusätzliches Zubehör sollte leicht sein und darf Verriegelung, Bedienung, Auswurfweg oder Zerlegung nicht einschränken. Für Deutschland sind für Schusswaffen bestimmte Zielscheinwerfer, Laser und Zielpunktprojektoren grundsätzlich verboten. Technische Montierbarkeit schafft keine rechtliche Zulässigkeit; bei anderem Zubehör müssen Schnittstelle, Außenkontur, Befestigung und Funktion am vollständigen Aufbau passen.
Darf ich die Montage passend feilen oder biegen?
Nicht als improvisierte Heimlösung. Wenn sie nicht sauber passt, ist fachkundige Beurteilung erforderlich. Zwang, unkontrolliertes Abtragen oder Biegen kann Funktion und Sicherheit beeinträchtigen.
Ist eine Seitenmontage besser?
Wenn eine kompatible Seitenschiene vorhanden ist, kann sie den Deckel bei der Zerlegung frei lassen und die sinnvollere Basis sein. Entscheidend sind das konkrete Interface, der gewünschte Aufbau und die Treffpunktkontrolle nach dem Abnehmen und erneuten Ansetzen.
Black Raptor · Passform vor Zubehörmenge
Die MNT-T970TR ist keine universelle AK-Schiene, sondern eine robuste Speziallösung für Systeme mit individuell geprüftem, spielfreiem Deckelsitz. Wer Deckelsitz, 25,4-mm-Mittelrohr und Zusatzgewicht sauber abgleicht und nach jeder Demontage die Treffpunktlage kontrolliert, bekommt viel Montagefläche. Wer nur nach dem Wort „AK“ kauft, riskiert einen Fehlkauf.
Entscheidend bleiben die konkrete Schnittstelle, klar benannte Grenzen und eine Pass- und Funktionsprüfung, die vor dem ersten Schuss beginnt.
