Bei einem klassischen 1-Zoll-Zielfernrohr ist nicht nur der Ringdurchmesser entscheidend: Die gewählte Höhe bestimmt, ob Objektivglocke, Schutzkappe und Laufkontur genügend Luft behalten. Dieses Paar setzt ein Rohr mit 25,4 mm Außendurchmesser auf eine Picatinny-Schiene. Drei Profilvarianten erlauben die Höhenwahl, ohne einen festen Vorversatz vorzugeben.
Jeder Ring besitzt einen verriegelnden Schnellspannhebel. Dessen Klemmkraft lässt sich an die konkrete Schiene anpassen; quadratische Rückstoßanschläge greifen in deren Quernuten. Das ist für einen abnehmbaren Aufbau praktisch, verlangt aber eine saubere Auswahl der Profilhöhe, zwei geeignete Klemmstellen und eine kontrollierte Montage des Zielfernrohrs.
Low, Medium oder High?
| Prüfpunkt |

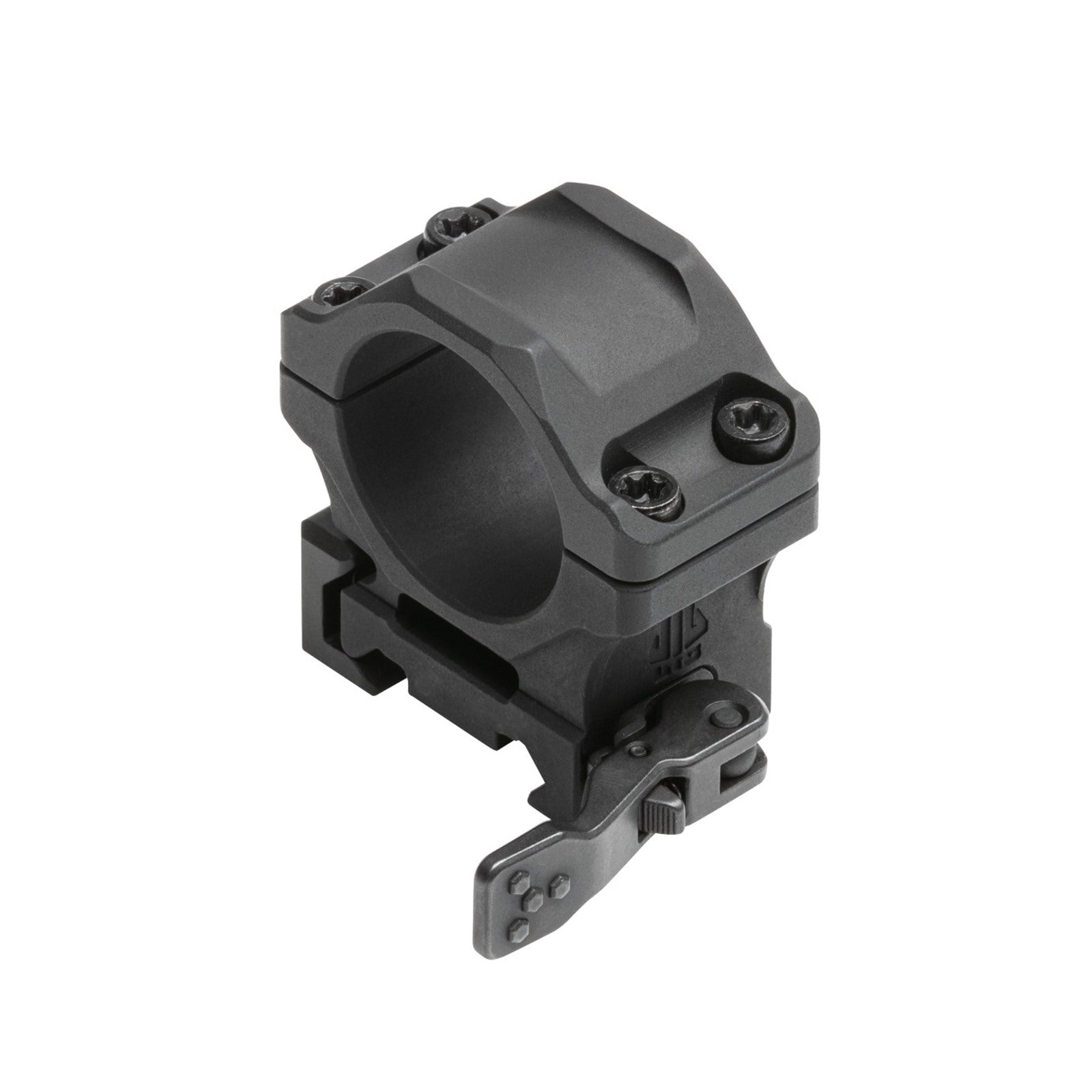

Low / AQR110 |

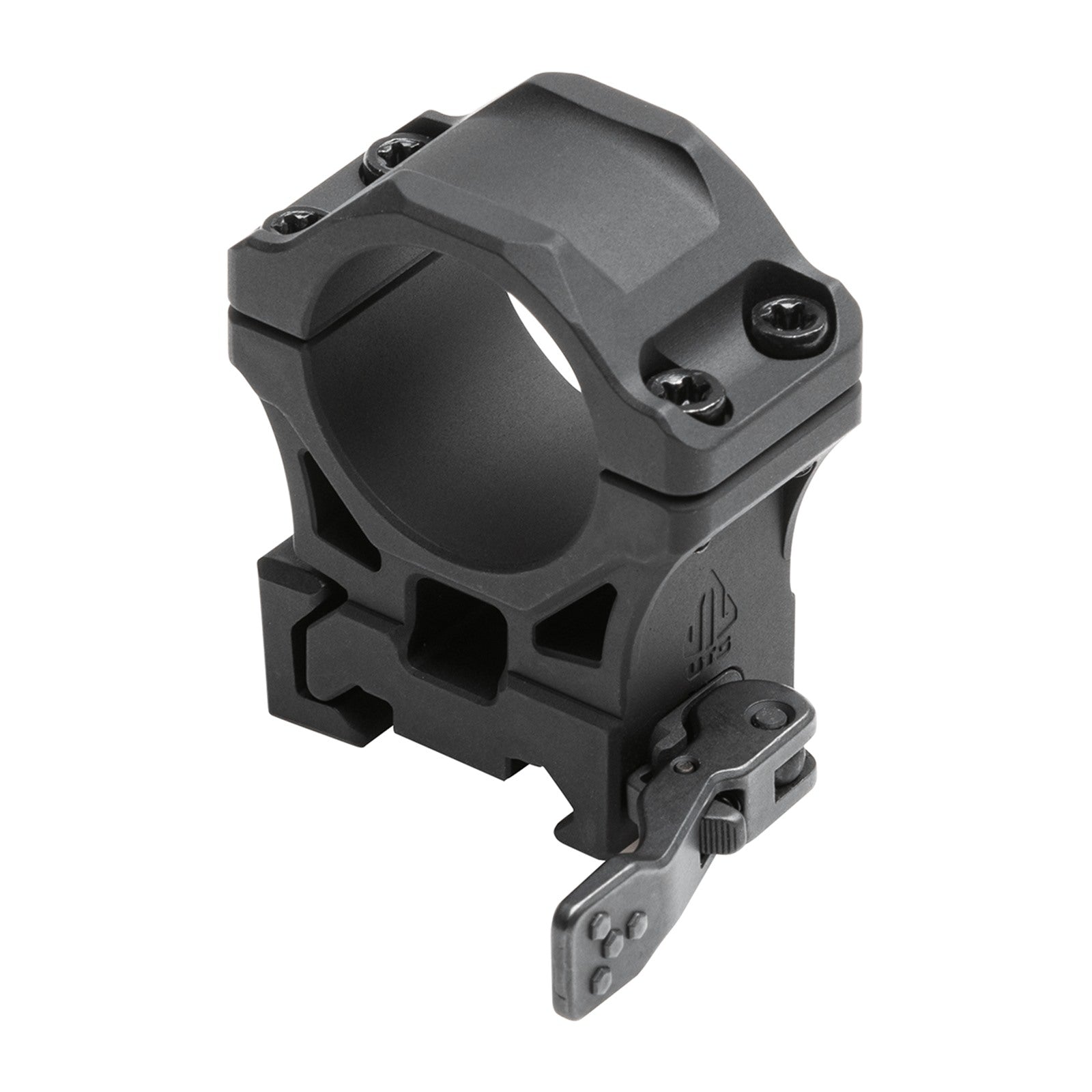

Medium / AQR115 |

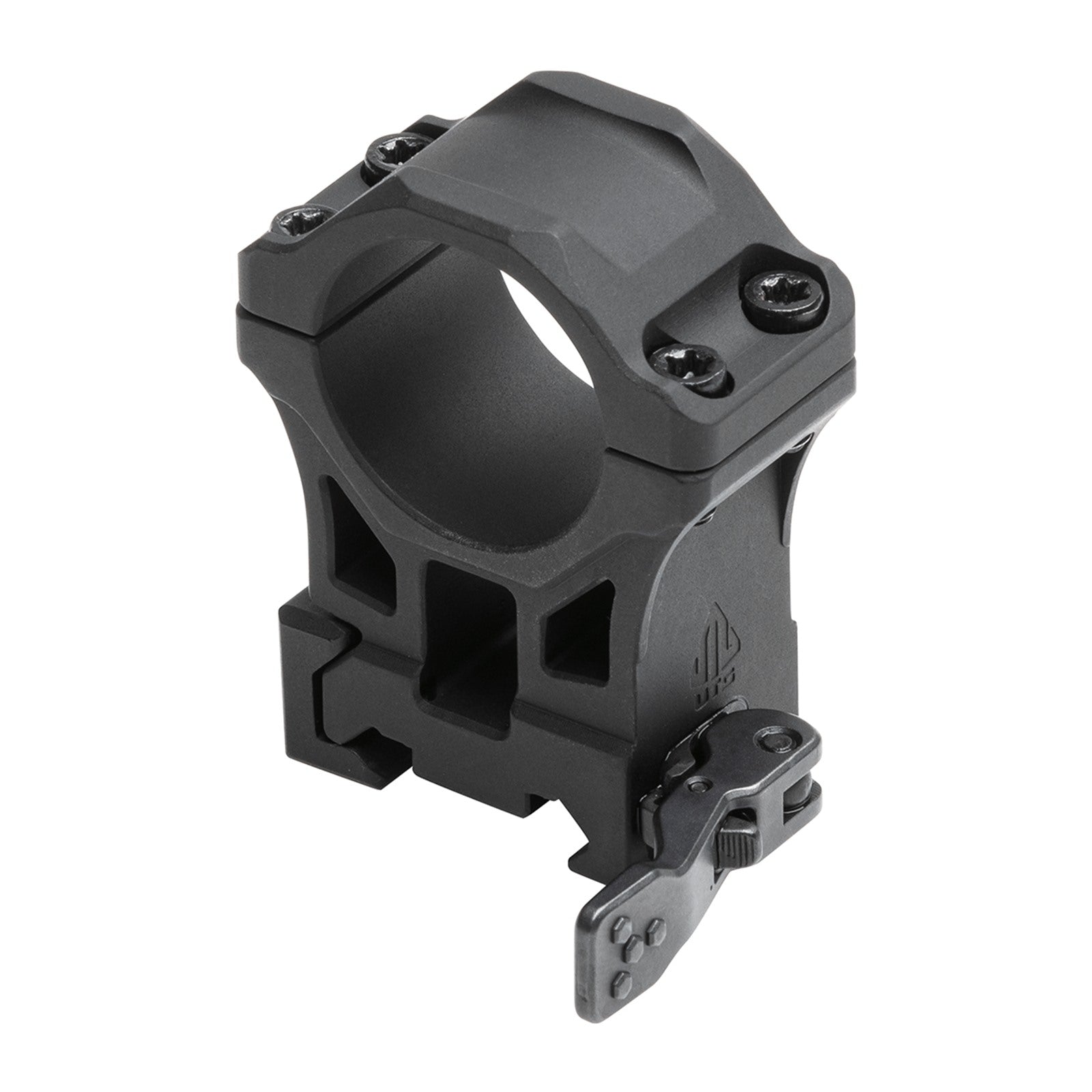

High / AQR120 |
| Sattelhöhe |
10 mm |
15 mm |
20 mm |
| Achshöhe über der Schiene |
22,7 mm |
27,7 mm |
32,7 mm |
| Objektiv-Außenkontur laut Leapers-Übersicht |
bis 45 mm |
bis 55 mm |
bis 65 mm |
| Abweichende Maßtabellenangabe derselben Produktseite |
45,4 mm |
54 mm |
64 mm |
| Herstellergewicht |
108 g / 3,8 oz für den Zweiersatz |
58 g / 2 oz je Ring |
62 g / 2,2 oz je Ring; UTG Taiwan nennt 125 g / 4,4 oz für das Paar |
Die veröffentlichten Objektivwerte sind eine Orientierung für die äußere Glockenkontur, keine pauschale Freigabe für jedes Gewehr. Die aktuelle Leapers-Übersicht nennt gerundete Grenzwerte von 45 mm, 55 mm und 65 mm; in den Maßtabellen derselben Seiten stehen 45,4 mm, 54 mm und 64 mm. Deshalb sollte die Höhenwahl über die reale Außenkontur der Optik, die Schienenlage, Laufkontur und gewünschte Wangenauflage erfolgen.
Low hält die Visierlinie am niedrigsten, setzt aber die geringste Objektivfreiheit voraus. Medium schafft zusätzlichen Abstand, ohne sofort auf die höchste Bauform zu gehen. High ist für größere Außenkonturen gedacht, hebt die Visierlinie jedoch spürbar an. Schutzkappen, Verstellring und gegebenenfalls ein seitlicher Parallaxeturm müssen nach der Montage frei bedienbar bleiben.
Platzbedarf auf der Schiene: Jeder einzelne Ring benötigt drei Picatinny-Slots. Es müssen also zwei geeignete Positionen vorhanden sein, die zugleich zum zulässigen Klemmbereich am Zielfernrohr und zum gewünschten Augenabstand passen. Eine 11-mm-Prismenschiene wird für diese Modelle nicht als Schnittstelle ausgewiesen.
Was der Schnellspannhebel tatsächlich leistet
Die Hebelspannung wird nicht blind aus der Verpackung übernommen. Laut Anleitung wird der geöffnete Ring aufgesetzt und der Hebel probeweise verriegelt. Sitzt der Ring lose oder lässt sich der Hebel nicht vollständig schließen, wird bei geöffnetem Hebel die federbelastete Verriegelungsplatte gedrückt und das Einstellrad schrittweise angepasst. Richtig ist die Spannung, wenn der Ring ohne Spiel sitzt und sich der Hebel mit bewusster, aber nicht übermäßiger Kraft schließen lässt.
Die Verriegelungslasche schützt den Hebel gegen unbeabsichtigtes Öffnen. Für einen möglichst reproduzierbaren Wiederaufbau sollten beide Ringe stets an denselben Slots und mit den Rückstoßanschlägen an derselben Nutflanke angesetzt werden. Quick Release bedeutet schnelles Abnehmen und Anbringen; eine unveränderte Treffpunktlage nach jedem Wechsel muss am eigenen System durch eine Kontrollgruppe bestätigt werden.
Montage des Zielfernrohrs
Vor jeder Montage muss die Waffe entladen und in einem sicheren Zustand sein. Zuerst werden beide Ringunterteile passend auf der Schiene verriegelt. Danach wird das Rohr in die unteren Hälften gelegt und mit den Oberteilen nur so weit fixiert, dass Augenabstand und Absehen noch eingestellt werden können.
Leapers verlangt eine nivellierte Waffe, ein sauber ausgerichtetes Absehen und das gleichmäßige Anziehen der Ringschrauben über Kreuz. Für die oberen Ringschrauben empfiehlt der Hersteller 25 in-lbs. Dieser Wert gilt nicht automatisch für andere Schraubverbindungen. Gibt der Optikhersteller eine niedrigere zulässige Klemmung für sein Rohr vor, muss diese Grenze vor dem endgültigen Anziehen berücksichtigt werden.
Unsere Einschätzung
Die Bauform passt zu Anwendern, die zwei separat positionierbare Ringe wünschen und ihre Optik bei Bedarf ohne seitliche Klemmschrauben abnehmen möchten. Anders als eine einteilige Cantilever-Montage verbindet keine Brücke die Ringstellen und es gibt keinen festen Offset. Dadurch lässt sich der Ringabstand innerhalb der freien Rohrbereiche wählen, während beide Klemmstellen unabhängig auf der Schiene sitzen.
Die Materialwahl ist auf diesen Zweck abgestimmt: Leapers nennt CNC-gefrästes 6061-T6-Aluminium, mattschwarze Eloxierung, gewichtsreduzierende Ausfräsungen und verrundete Kanten. Die Serie ist vom Hersteller bis .338 Lapua Magnum bewertet. Diese Angabe ersetzt trotzdem nicht die Prüfung von Schiene, Optik und fachgerechter Montage am konkreten System.
Bei den Gewichten bleibt die Bezugsgröße sichtbar: Für Low nennen Leapers und UTG Taiwan 108 g / 3,8 oz bei einem Lieferumfang von zwei Ringen. Für Medium weist die aktuelle Leapers-Seite 58 g / 2 oz je Ring aus. Für High nennt Leapers 62 g / 2,2 oz je Ring; UTG Taiwan führt korrespondierend 125 g / 4,4 oz für das Paar. So werden Einzelring- und Paarwerte nicht miteinander verwechselt.
Kaufen oder nicht kaufen?
Kaufen, wenn: das Zielfernrohr nachweislich ein 1-Zoll-Rohr besitzt, eine echte Picatinny-Schiene mit drei freien Slots je Ring vorhanden ist, die gewählte Profilhöhe zur gemessenen Außenkontur und Anschlaghöhe passt und zwei separat positionierbare Schnellspannringe gewünscht sind.
Nicht kaufen, wenn: das Rohr 30 mm oder 34 mm misst, nur eine 11-mm-Prismenschiene vorhanden ist, die benötigten Slotpositionen oder freien Rohrbereiche fehlen, ein fester Vorversatz gebraucht wird oder die Objektivfreiheit nicht vorab geklärt werden kann.
Ausbilder-Tipp
Wiederholposition protokollieren: Notiere im Schießbuch die beiden verwendeten Picatinny-Slots und setze die Rückstoßanschläge beim Aufbau jeweils an dieselbe Nutflanke. Prüfe beide Ringe nach dem Verriegeln von Hand auf Spiel und bestätige die Treffpunktlage mit einer Kontrollgruppe. Erst diese Dokumentation zeigt, wie wiederholgenau die Kombination aus Schiene, Ringen und Optik tatsächlich arbeitet.
Zwei weitere produktspezifische Nutzertipps
Profilhöhe mit realer Außenkontur wählen: Miss nicht nur den nominellen Objektivdurchmesser. Entscheidend ist der größte Außendurchmesser inklusive Gehäuse und Schutzkappe. Vergleiche ihn mit der Achshöhe, der Position der Schiene und der Laufkontur; plane zusätzlich etwas Bedien- und Montagespiel ein.
Jeden Hebel separat einstellen: Passe die Klemmspannung an genau dem Slot an, an dem der jeweilige Ring später sitzt. Ein Hebel, der nur mit extremer Kraft schließt, wird nicht durchgedrückt. Spannung reduzieren, erneut verriegeln und auf spielfreien Sitz prüfen, bevor das Zielfernrohr endgültig festgezogen wird.
Aktive Alternativen im Shop
Die folgenden Live-Produkte sind aktiv und im Onlineshop veröffentlicht. Sie sind Vergleichspunkte für eine andere Bauform, keine automatische Kompatibilitätsfreigabe.
Technische Daten
| Hersteller / Serie |
UTG / ACCU-SYNC |
| Modelle |
AQR110 Low, AQR115 Medium, AQR120 High |
| Bauart |
zwei separate Schnellspannringe ohne festen Offset |
| Rohrdurchmesser |
1 Zoll / 25,4 mm |
| Schnittstelle |
Picatinny; drei Slots je Ring erforderlich |
| Material / Oberfläche |
6061-T6-Aluminium, mattschwarz eloxiert |
| Verriegelung |
QR-Hebel mit Sicherung, anpassbarer Klemmspannung und quadratischen Rückstoßanschlägen |
| Ringbreite / Außenbreite |
22 mm / 42,3 mm je Ring |
| Hersteller-Kaliberbewertung |
bis .338 Lapua Magnum |
| Ringschrauben oben |
Herstellerempfehlung 25 in-lbs, über Kreuz anziehen |
| Low |
10 mm Sattelhöhe, 22,7 mm Achshöhe, 108 g / 3,8 oz für das Paar |
| Medium |
15 mm Sattelhöhe, 27,7 mm Achshöhe, 58 g / 2 oz je Ring |
| High |
20 mm Sattelhöhe, 32,7 mm Achshöhe, 62 g / 2,2 oz je Ring; UTG Taiwan nennt 125 g / 4,4 oz für das Paar |
Lieferumfang
Leapers führt jede Profilvariante als Zweiersatz. Zusätzlich werden für AQR110, AQR115 und AQR120 jeweils folgende Teile gelistet:
- eine M4-Ersatzschraube mit T15-Antrieb
- ein T15-Torxschlüssel
- ein 3-mm-Innensechskantschlüssel
Zielfernrohr, Picatinny-Schiene, Waffe und Drehmomentschlüssel sind nicht als Lieferbestandteile aufgeführt.
FAQ
Welche Variante ist für mein Zielfernrohr richtig?
Alle drei Varianten nehmen ein 1-Zoll-Rohr mit 25,4 mm auf. Die Auswahl richtet sich nach der realen Objektiv-Außenkontur, der Schienen- und Laufgeometrie sowie der gewünschten Anschlaghöhe: Low liegt am niedrigsten, Medium schafft mehr Luft und High bietet die größte Achshöhe.
Passen die Ringe auf eine 11-mm-Prismenschiene?
Nein. Der Hersteller spezifiziert Picatinny und drei benötigte Slots je Ring. Für eine Prismenschiene wird eine ausdrücklich dafür ausgelegte Montage benötigt.
Kann ich ein 30-mm-Zielfernrohr darin montieren?
Nein. Die Aufnahme ist für ein 1-Zoll-Rohr mit 25,4 mm bestimmt. Ein 30-mm- oder 34-mm-Rohr braucht Ringe im passenden Durchmesser.
Wie fest werden die oberen Ringschrauben angezogen?
Leapers empfiehlt 25 in-lbs und ein gleichmäßiges Anziehen über Kreuz. Zusätzliche oder niedrigere Vorgaben des Optikherstellers müssen vor der Montage berücksichtigt werden.
Ist die Klemmspannung der Schnellspannhebel einstellbar?
Ja. Bei geöffnetem Hebel wird die federbelastete Verriegelungsplatte gedrückt und das Einstellrad schrittweise angepasst. Der Ring soll spielfrei sitzen; der Hebel soll bewusst, aber nicht mit übermäßiger Kraft schließen.
Bleibt die Treffpunktlage nach dem Abnehmen garantiert gleich?
Nein. Die Konstruktion ist für sicheres Halten und Wiederaufsetzen ausgelegt, doch Schienentoleranzen, Klemmspannung und Wiederholposition beeinflussen das Ergebnis. Immer dieselben Slots verwenden und die Treffpunktlage nach dem Aufbau kontrollieren.
