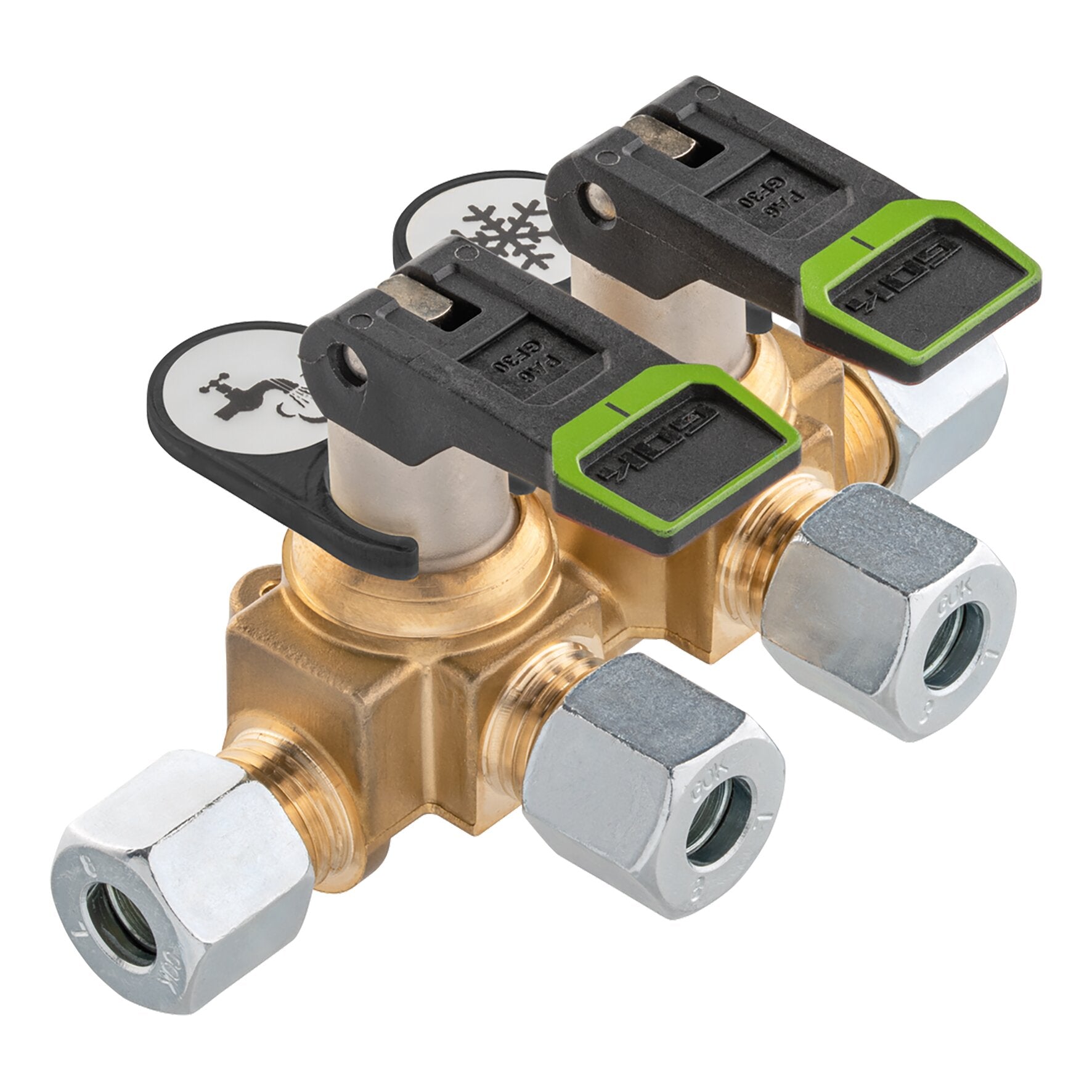

GOK Verteilerblock KSV-AB2 kurz – 8 oder 10 mmKurzer Gas-Verteilerblock mit zwei Absperrstellen, wahlweise für 8- oder 10-mm-Anschluss. Farbmarkierungen zeigen Grün für offen und Rot für geschlossen; Symbolclips kennzeichnen die angeschlossenen Verbraucher.
Passform und Details prüfen
Passt das zu Deinem Vorhaben?
Passt gut, wenn …Du benötigst einen kurzen KSV-AB2-Verteiler mit 8 oder 10 mm Gasanschluss.
Maximaldruck, Anschlussmaß und Einbausituation sind für Deine Gasanlage fachlich freigegeben.
Passt eher nicht, wenn …Das vorhandene Rohrmaß entspricht weder 8 noch 10 mm.
Die Gasanlage benötigt einen anderen Verteileraufbau oder überschreitet die dokumentierten Druckdaten.
Merkmale und praktischer Nutzen
Schnell erkennbare SchaltstellungGrün und Rot zeigen offen beziehungsweise geschlossen direkt am Kipphebel an.
Verbraucher klar beschriftbarMitgelieferte Symbolclips erleichtern die eindeutige Zuordnung der einzelnen Abgänge.
Montagekomponenten enthaltenBlindstopfen, Befestigungskonsole, Überwurfmutter Typ M und Schneidring Typ D sind beschrieben.
Grenzen und Auswahlhinweise
Vor Bestellung muss zwischen 8 und 10 mm Anschluss gewählt werden.
Arbeiten an Gasanlagen erfordern fachgerechte Montage und Dichtheitsprüfung.
Technische Daten mit Praxisdeutung
10-mm-VarianteHerstellernummer 6368010, Nettogewicht 290 g.
8-mm-VarianteHerstellernummer 6367010, Nettogewicht 280 g.
DruckangabeMaximaler Druck PS 16 bar bei beiden Varianten.
MaterialdetailsNBR-Dichtungen und Kipphebel aus PA6 GF30.
Lieferumfang
Ein GOK KSV-AB2 Verteilerblock in der gewählten Anschlussgröße.
Blindstopfen, Befestigungskonsole, Überwurfmutter Typ M und Schneidring Typ D.
Clips mit Symbolen zur Verbraucherkennzeichnung.
Anwendung und Pflege
Montage und Dichtheitsprüfung der Gasanlage durch fachkundige Personen ausführen lassen.
Vor Inbetriebnahme Anschlussdurchmesser, Druckbereich und Stellung aller Kipphebel prüfen.
Häufige Fragen
Welche Anschlussgrößen gibt es?
8 mm und 10 mm.
Wie erkenne ich offen und geschlossen?
Grün kennzeichnet die Offenstellung, Rot die Geschlossenstellung.
Sind Kennzeichnungsclips enthalten?
Ja, Symbolclips für die Verbrauchsgeräte werden im Lieferumfang genannt.
Welche Teilenummer hat die 8-mm-Version?
6367010; die 10-mm-Version trägt 6368010.
Black Raptor · Deine Auswahl
Wähle den kurzen KSV-AB2 exakt nach 8- oder 10-mm-Rohranschluss und lass Montage sowie Dichtheit fachgerecht prüfen.
