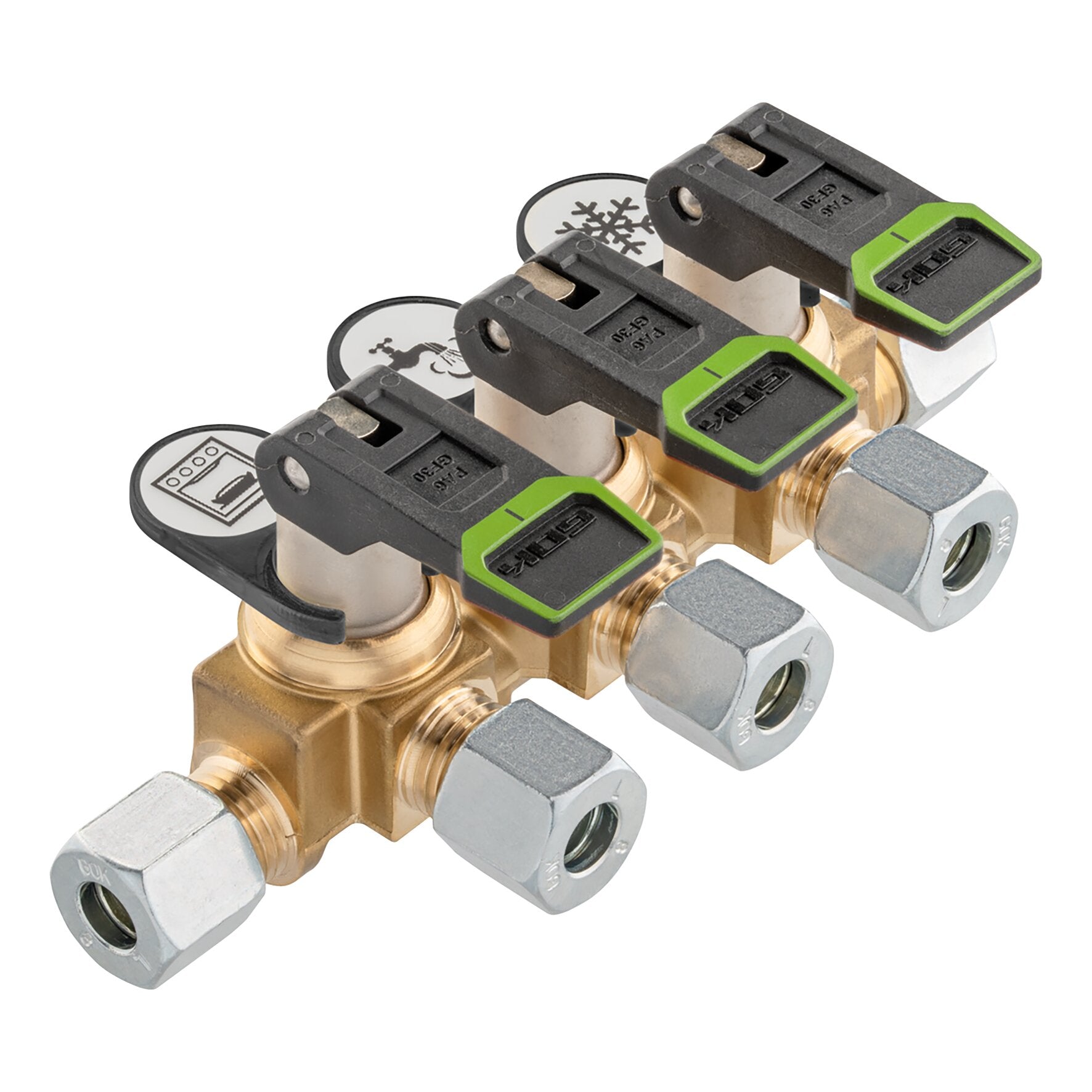

GOK Verteilerblock KSV-AB3 kurz für 8 oder 10 mmDer kurze GOK Verteilerblock KSV-AB3 ist für Gasanschlüsse mit 8 oder 10 mm Durchmesser erhältlich. Farbmarkierungen zeigen die Offenstellung in Grün und die Geschlossenstellung in Rot.
Passform und Details prüfen
Passt das zu Deinem Vorhaben?
Passt gut, wenn …Deine Anlage benötigt den Typ KSV-AB3 in kurzer Ausführung.
Der benötigte Gasanschluss hat 8 oder 10 mm Durchmesser und der maximale Druck PS von 16 bar passt zur Anlage.
Passt eher nicht, wenn …Die Anlage benötigt einen anderen Verteilerblock-Typ oder eine andere Bauform.
Anschlussdurchmesser oder zulässiger Druck passen nicht zu einer der angebotenen Varianten.
Merkmale und praktischer Nutzen
Zwei AnschlussgrößenDer Verteilerblock ist für Gasanschlüsse mit 8 oder 10 mm Durchmesser erhältlich.
Sichtbare SchaltstellungGrün kennzeichnet die Offenstellung und Rot die Geschlossenstellung.
Kennzeichnung der VerbraucherClips mit Symbolen dienen zur Zuordnung der angeschlossenen Verbrauchsgeräte.
Montagezubehör enthaltenBefestigungskonsole, Blindstopfen, Überwurfmutter Typ M und Schneidring Typ D sind beschrieben.
Grenzen und Auswahlhinweise
Der maximale Druck PS ist mit 16 bar angegeben.
Die passende Variante muss anhand des Gasanschlusses mit 8 oder 10 mm gewählt werden.
Die Anzahl der Abgänge wird nicht als eigenständige Produkteigenschaft ausgewiesen.
Technische Daten mit Praxisdeutung
Typ und BauformKSV-AB3, kurze Ausführung.
AnschlussvariantenØ 10 mm mit Herstellernummer 6368110 oder Ø 8 mm mit Herstellernummer 6367110.
Maximaler Druck PS16 bar bei beiden Varianten.
MaterialienDichtungen aus NBR und Kipphebel aus PA6 GF30.
Nettogewicht420 g bei Ø 10 mm und 400 g bei Ø 8 mm.
Lieferumfang
Ein GOK Verteilerblock KSV-AB3 kurz in der gewählten Anschlussgröße.
Befestigungskonsole und Clips mit Symbolen zur Kennzeichnung der Verbrauchsgeräte.
Blindstopfen im Ausgang, Überwurfmutter Typ M und Schneidring Typ D.
Anwendung und Pflege
Lass Auswahl, Einbau und Dichtheitsprüfung der Gasanlage durch eine dafür qualifizierte Fachkraft nach den GOK Vorgaben durchführen.
Prüfe Anschlussdurchmesser, Druckanforderungen und Schaltstellung vor der Inbetriebnahme.
Häufige Fragen
Welche Anschlussgröße soll ich wählen?
Wähle je nach vorhandener Gasleitung Ø 8 mm oder Ø 10 mm und gleiche die Herstellernummer ab.
Was bedeuten die Farben am Kipphebel?
Grün kennzeichnet die Offenstellung, Rot die Geschlossenstellung.
Welche Anschluss- und Montageteile sind beschrieben?
Befestigungskonsole, Symbolclips, Blindstopfen, Überwurfmutter Typ M und Schneidring Typ D.
Black Raptor · Deine Auswahl
Wähle die 8- oder 10-mm-Variante passend zur Gasleitung und lass den KSV-AB3 fachgerecht in die Anlage einbauen und prüfen.
