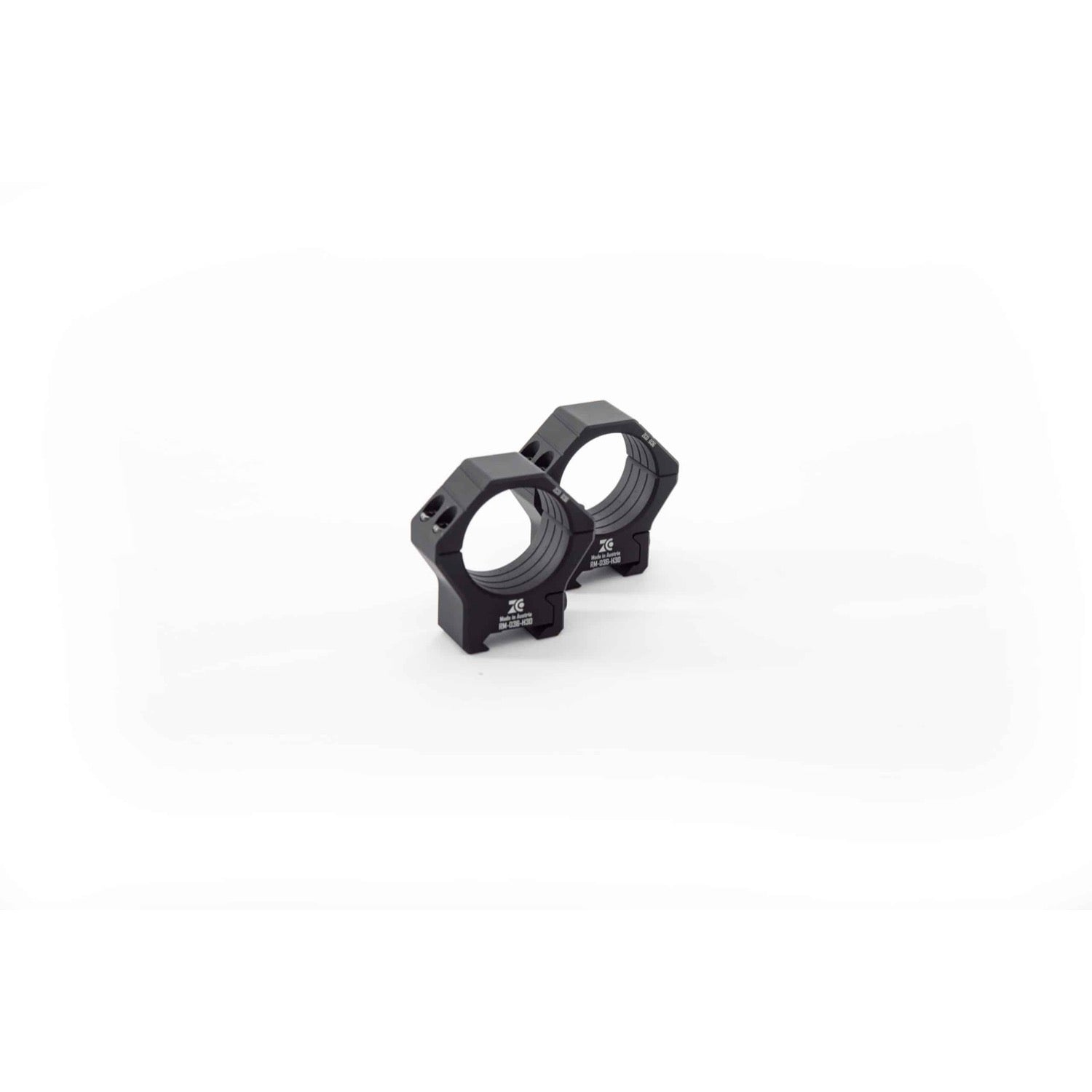

Die ZCO Ringmontage Gen2 400-0691 ist ein zweiteiliger Picatinny-Ringsatz für Zielfernrohre mit 36-mm-Mittelrohr. Das offizielle ZCO-Datenblatt ordnet dieser Ausführung 30 mm Achshöhe, 58 mm Gesamthöhe, 22 mm Ringbreite und 84 g Gewicht je Ring zu.
Kaufentscheidung in 30 Sekunden
-
Passend: 36-mm-Mittelrohr und Picatinny-Schiene.
-
Höhe: H30 ab Schienenoberkante bis Rohrmitte.
-
Bauart: Zwei Gen2-Einzelringe; getrennt auf der Schiene positionierbar.
-
Material: EN AW-7075 Aluminium, Schwarz.
Die sechs Ausführungen im Vergleich
| Artikel |
Familie |
Achshöhe |
| 400-0524 |
Hunter |
30 mm |
| 400-0525 |
Hunter |
34 mm |
| 400-0384 |
Standard |
30 mm |
| 400-0385 |
Standard |
34 mm |
| 400-0691 |
Gen2 |
30 mm |
| 400-0692 |
Gen2 |
34 mm |
Wichtig: Die Bauhöhe entscheidet über Freigang und Anschlag. Standard, Hunter und Gen2 sind eigene Produktfamilien; Oberteile oder Zubehör nicht ohne bestätigte ZCO-Freigabe zwischen den Familien übernehmen.
Technische Daten laut ZCO
| Herstellernummer |
400-0691 |
| Modell |
RM-D36-H30, Gen2 |
| Mittelrohr |
36 mm |
| Achshöhe |
30 mm ab Schienenoberkante |
| Gesamthöhe |
58 mm |
| Ringbreite |
22 mm |
| Gewicht |
84 g je Ring |
| Schnittstelle |
Picatinny |
| Material |
EN AW-7075 Aluminium |
| Farbe |
Schwarz |
| Umfang |
2 Ringe |
Kompatibilität und Montage
Objektiv, Schutzkappen, Lauf- und Systemkontur müssen bei der gewählten Höhe frei bleiben. Gen2-Komponenten nicht ohne bestätigte Freigabe mit älteren Standard- oder Hunter-Bauteilen kombinieren. Montage nach der aktuellen ZCO-Anleitung ausführen und anschließend Sitz sowie Treffpunktlage kontrollieren.
Häufige Fragen
Was bedeutet die Achshöhe?
Sie wird von der Oberkante der Montageschiene bis zur Mitte des 36-mm-Mittelrohrs gemessen. Sie ist nicht mit dem freien Abstand unter dem Zielfernrohr gleichzusetzen.
30 oder 34 mm?
Die 34-mm-Version hebt die optische Achse gegenüber H30 um 4 mm an. Wählen Sie H34 nur, wenn Objektiv, Schutzkappen, Lauf- oder Systemkontur den zusätzlichen Freigang benötigen; ansonsten unterstützt H30 meist einen niedrigeren Aufbau.
Was ist die passende Höhenalternative?
Das direkte Gegenstück innerhalb derselben Familie ist 400-0692. Die Artikelnummer 400-0691 kennzeichnet die hier angebotene Ausführung eindeutig.
