Die ZCO SL-Blockmontage 400-0689 ist eine kompakte einteilige Montage für Zielfernrohre mit 36-mm-Mittelrohr. Das offizielle ZCO-Datenblatt bestätigt 30 mm Achshöhe, 6 MIL Vorneigung, 112 mm Gesamtlänge und 192 g Gewicht.
Kaufentscheidung in 30 Sekunden
-
Geometrie: gerader SL-Block ohne Cantilever-Versatz.
-
Höhe: 30 mm ab Picatinny-Schiene bis Rohrachse.
-
Klemmung: fest verschraubt, kein QT.
-
Material: EN AW-7075 Aluminium.
-
Farbe: Schwarz.
Alle sieben Slim-Line-Ausführungen im Vergleich
| Artikel |
Geometrie |
Höhe |
Klemmung |
Farbe |
| 400-0397 |
Block, gerade |
30 mm |
fest |
Schwarz |
| 400-0479 |
Block, gerade |
30 mm |
fest |
FDE |
| 400-0689 |
SL-Block |
30 mm |
fest |
Schwarz |
| 400-0634 |
Cantilever |
32 mm |
fest |
Schwarz |
| 400-0636 |
Cantilever |
32 mm |
fest |
FDE |
| 400-0642 |
Cantilever |
32 mm |
QT |
Schwarz |
| 400-0644 |
Cantilever |
32 mm |
QT |
FDE |
Alle sieben Varianten sind für 36-mm-Mittelrohre und 6 MIL Vorneigung ausgelegt. Die Kaufentscheidung fällt daher über gerade Block- oder Cantilever-Geometrie, 30 oder 32 mm Höhe, feste oder QT-Klemmung und Farbe.
Was 6 MIL bedeuten
6 MIL entsprechen rund 20,6 MOA konstruktiver Vorneigung. Die Montage verschiebt damit den nutzbaren Arbeitspunkt der Höhenverstellung; sie vergrößert nicht den internen Gesamtverstellweg des Zielfernrohrs. Basisneigung, Nullentfernung und verfügbarer Verstellweg müssen zusammenpassen.

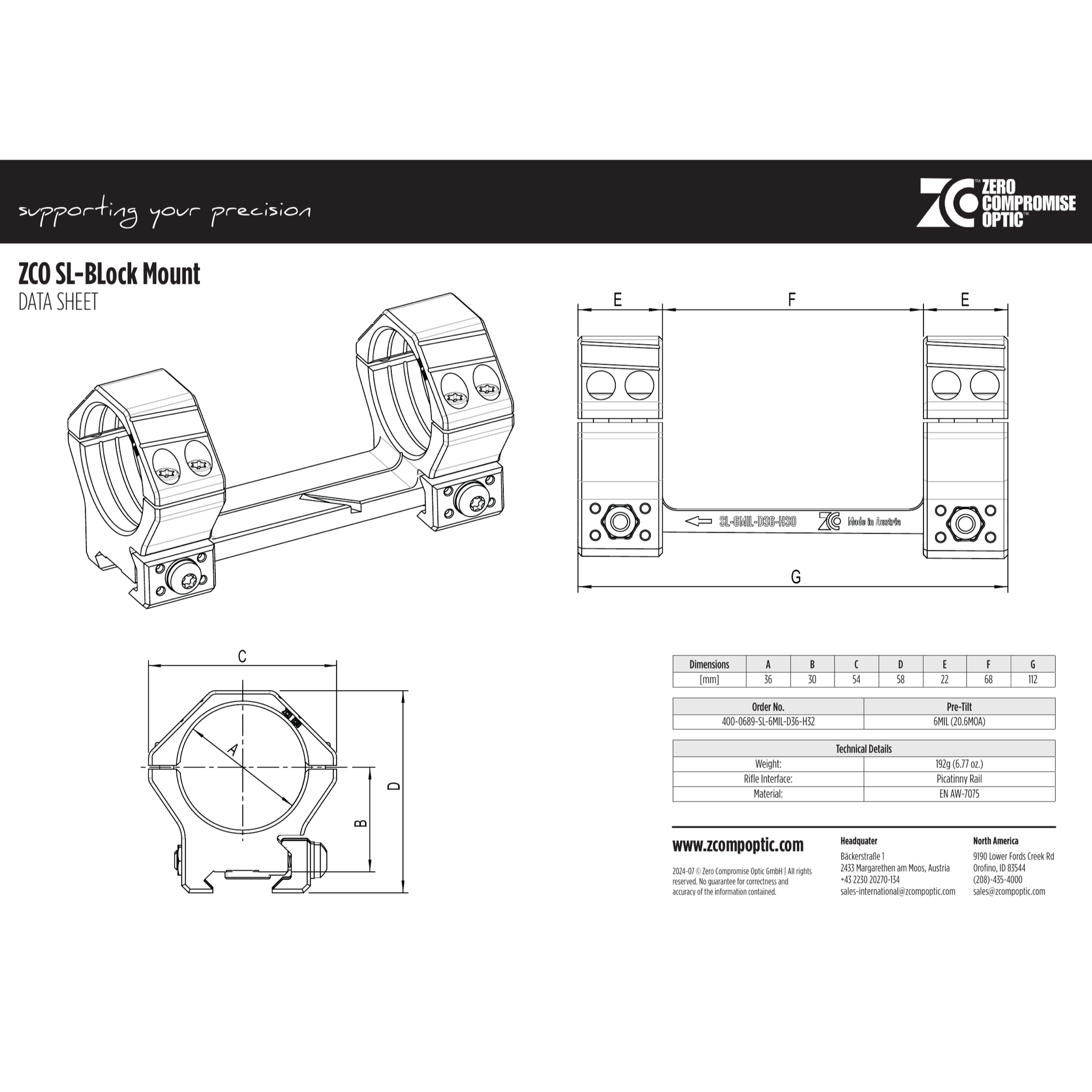

Technische Daten laut ZCO
| Herstellernummer |
400-0689 |
| ZCO-Bestellcode |
400-0689-SL-6MIL-D36-H32 |
| Mittelrohr |
36 mm |
| Achshöhe laut Maß B |
30 mm |
| Gesamthöhe |
58 mm |
| Maximale Breite |
54 mm |
| Ringbreite |
je 22 mm |
| Freier Ringabstand |
68 mm |
| Gesamtlänge |
112 mm |
| Gewicht |
192 g |
| Vorneigung |
6 MIL / 20,6 MOA |
| Schnittstelle |
Picatinny |
| Material |
EN AW-7075 Aluminium |
Widerspruch im Bestellcode transparent erklärt
Der vollständige Bestellcode endet auf H32; die offizielle Maßtabelle und die dargestellte Gravur weisen jedoch 30 mm aus. Für die Bestellung ist die eindeutige Herstellernummer 400-0689 maßgeblich. Die abweichende Händlerlisten-Bezeichnung FDE/38 mm wird wegen des gegenteiligen Herstellerdatenblatts nicht übernommen.
Lieferumfang und Grenze
Geliefert wird eine ZCO SL-Blockmontage 400-0689. Zielfernrohr, Waffe und Zusatzgeräte sind nicht enthalten. Die niedrige Bauweise verlangt eine konkrete Freigangprüfung; Montage nach aktueller ZCO-Anleitung ausführen.
Häufige Fragen
Passt die Montage an jedes ZCO?
Nein. Erforderlich sind ein 36-mm-Mittelrohr, eine geeignete Picatinny-Gegenstelle und ausreichender Freigang für Objektiv, Schutzkappen, Türme und Verschlussweg.
Warum reicht die Höhenangabe allein nicht?
Objektivaußendurchmesser, Schienenhöhe, Lauf- und Systemkontur sowie der persönliche Anschlag bestimmen gemeinsam, ob 30 beziehungsweise 32 mm funktionieren.
Welche direkte Alternative gibt es?
Die naheliegende Schwester innerhalb derselben Bauart ist 400-0397 (klassische schwarze Slim-Line Blockmontage). Die Herstellernummer 400-0689 bleibt für Farbe, Klemmung und Geometrie maßgeblich.
