ZCO Slim-Line Upper Front Shell mit Picatinny Schwarz 400-2177 ersetzt das dafür vorgesehene vordere Ringoberteil der bestätigten ZCO Slim-Line / SL-Konfiguration und schafft eine Picatinny-Schnittstelle direkt oberhalb der Optik. Diese Seite gilt ausschließlich für 400-2177 in Schwarz; die ähnlich benannten Oberteile der anderen ZCO-Montagefamilien sind kein automatisch passender Ersatz.
Der Nutzen im vollständigen Aufbau
Eine direkt in das Ringoberteil integrierte Picatinny-Aufnahme hält das Zusatzgerät nah an der Montage und spart eine separate Zwischenbasis. Entscheidend ist jedoch nicht nur, ob der Gerätefuß auf eine Picatinny-Schiene passt. Das Oberteil selbst muss zur Ringposition, Gegenstelle und Revision der vorhandenen ZCO-Montage gehören.
Für diese Slim-Line-Ausführung sind Artikelnummer, Montagefamilie, Position, Picatinny-Funktion und Farbe belegt. Eine vollständige Maßzeichnung, ein allgemeingültiges Lochbild oder eine pauschale Liste kompatibler Montagegenerationen liegt nicht vor. Werte der ähnlich aussehenden 400-885/400-887-Familie werden deshalb nicht übertragen.
Fünf ähnliche Artikel – fünf Bestellidentitäten
| Art.-Nr. |
System |
Farbe |
Belegte Einordnung |
| 400-885 |
36-mm-Upper-Front-Shell / Index |
Schwarz |
Einteilige, hoch belastbare Picatinny-/Ringoberteil-Konstruktion |
| 400-887 |
36-mm-Upper-Front-Shell / Index |
FDE |
Farbvariante der 400-885-Produktfamilie |
| 400-889 |
Slim-Line |
Schwarz |
Graviertes Slim-Line-Frontoberteil; eigene Bestellidentität |
| 400-2177 |
Slim-Line / SL |
Schwarz |
Separate Slim-Line-Produktfamilie |
| 400-2181 |
Slim-Line / SL |
FDE |
FDE-Gegenstück zu 400-2177 |
Für diesen Artikel verbindlich: 400-2177, ZCO Slim-Line / SL, vorderes Ringoberteil, Farbe Schwarz. Weder die Bezeichnung „Upper Front Shell“ noch „Slim-Line“ allein beweist die Austauschbarkeit.
Was vor der Bestellung geprüft werden muss
-
Montagefamilie: Kennzeichnung und Bauart der vorhandenen ZCO-Montage mit ZCO Slim-Line / SL abgleichen.
-
Ringposition: benötigt wird das vordere Oberteil; ein hinteres Ringoberteil oder eine vollständige Montage ist nicht enthalten.
-
Gegenstelle: Lochbild, Schraubenposition, Kontur und Revision müssen zur angebotenen Bestellidentität passen.
-
Gerätefuß: Picatinny-Profil, benötigte Schienenlänge und Klemmposition des Zusatzgeräts prüfen.
-
Freigang: Verstelltürme, Parallaxenbedienung, Objektiv, Okular, Sichtlinie und alle Bedienelemente müssen erreichbar bleiben.
-
Gesamtaufbau: Bauhöhe, Länge und Masse des Zusatzgeräts dürfen die bestätigte Montagekonfiguration nicht unzulässig belasten.
Technische Zuordnung
| Hersteller |
Zero Compromise Optic (ZCO) |
| Herstellernummer |
400-2177 |
| Produktart |
vorderes Ringoberteil mit integrierter Picatinny-Schnittstelle |
| Montagefamilie |
ZCO Slim-Line / SL |
| Position |
vorderes Ringoberteil |
| Farbe |
Schwarz |
| Lieferumfang |
1 × Ringoberteil in der beschriebenen Ausführung |
Warum keine fremden Maße übernommen werden
ZCO führt mehrere optisch ähnliche Oberteile, die sich nach Montagefamilie, Generation und Gegenstelle unterscheiden. Ohne artikelbezogene Maßzeichnung würden Millimeterangaben oder eine universelle Kompatibilitätsliste Scheingenauigkeit erzeugen. Deshalb werden für 400-2177 nur bestätigte Merkmale genannt; offene Maße bleiben offen.
Montage und Sicherheitsreserve
Das Oberteil ist ein tragendes Teil der Optikmontage. Vor dem Umbau muss die Konfiguration entlastet und die gültige ZCO-Anleitung für genau diese Gegenstelle herangezogen werden. Schrauben, Sicherungsmittel, Reihenfolge und Drehmoment dürfen nicht von einer ähnlich aussehenden Variante übernommen werden. Nach dem Eingriff sind Sitz, Freigang und Treffpunktlage erneut zu prüfen.
Bildstatus

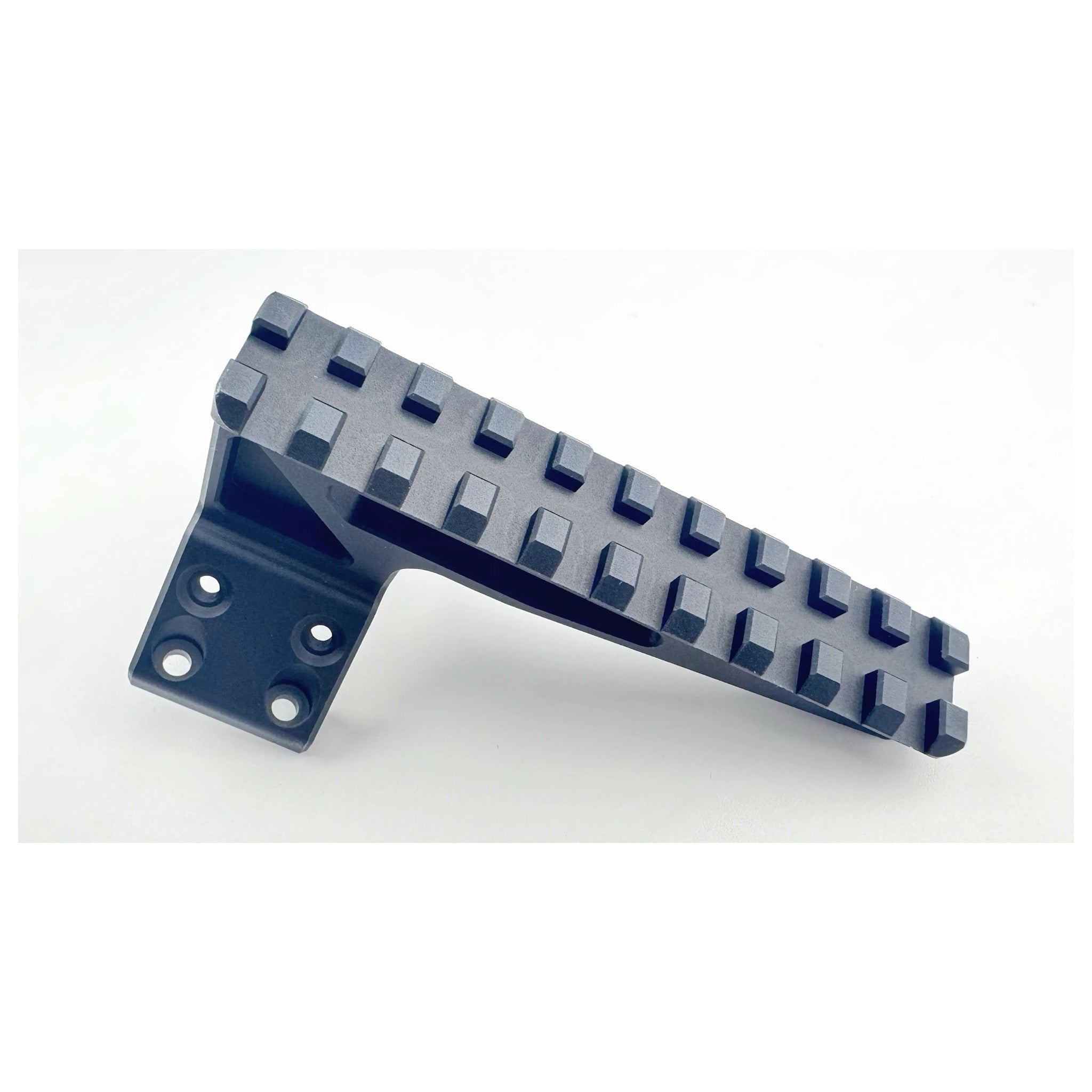

Das vorhandene Bild ist der angebotenen Bestellidentität zugeordnet. Form, Farbe und Artikelnummer werden im Alt-Text ausdrücklich genannt.
Häufige Fragen
Passt jedes Picatinny-Zubehör?
Nein. Das Profil ist nur eine der Bedingungen. Fußlänge, Klemmstelle, Bauhöhe, Masse, Sichtfeld und Bedienfreigang des Geräts müssen zum vollständigen Aufbau passen.
Sind 400-889 und 400-2177 identisch?
Nein, dafür gibt es keinen belastbaren Beleg. Sie werden als getrennte Bestellidentitäten geführt und dürfen nur nach bestätigter Gegenstelle gegeneinander ersetzt werden.
Kann 400-885 durch 400-887 ersetzt werden?
Beide gehören laut Katalog derselben 36-mm-Upper-Front-Shell-Familie an und unterscheiden sich in der Farbe. Trotzdem müssen Montagegeneration und Gegenstelle vor dem Tausch bestätigt werden.
Ist die vollständige Montage enthalten?
Nein. Geliefert wird ausschließlich das beschriebene Ringoberteil. Zielfernrohr, Basis, Montageringe, Zusatzgerät und dessen Befestigungszubehör gehören nicht zum Lieferumfang.
Kurzentscheidung: 400-2177 wählen, wenn die vorhandene Gegenstelle eindeutig ZCO Slim-Line / SL, vorderes Ringoberteil und die Farbe Schwarz verlangt. Bei einer anderen Artikelnummer oder unklarer Revision nicht nach Optik entscheiden, sondern die Montagekennzeichnung abgleichen.
