ZCO · 400-0398 · Ringoberteil · Klapplibelle · Schwarz
Die Libelle dort, wo sie mechanisch hingehört: direkt im ZCO-Ringoberteil.
ZCO 400-0398 ersetzt ein serienmäßiges Ringoberteil einer kompatiblen 36-mm-ZCO-Slim-Line- oder Ringmontage durch ein Oberteil mit integrierter, klappbarer Wasserwaage. Dadurch sitzt die Kantkontrolle unmittelbar in der Montageebene – ohne zusätzliche Schelle am Mittelrohr und ohne improvisierten Adapter.

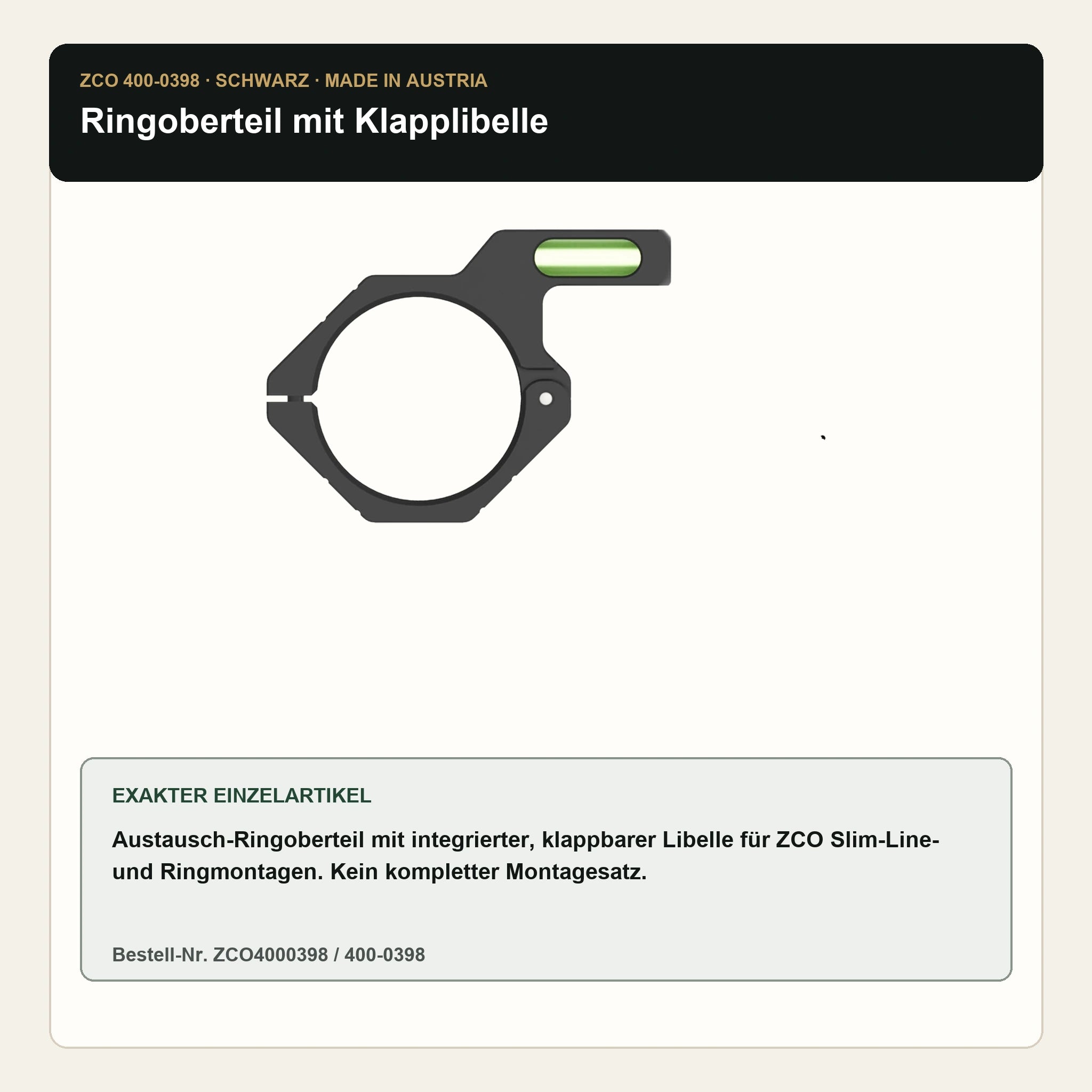

Der Artikel ist kein kompletter Montagesatz. Geliefert wird das einzelne schwarze Ringoberteil mit Libellenfunktion. Montagekörper, zweites Ringoberteil, Zielfernrohr, Picatinny-Aufsatzschiene und Zusatzvisier gehören nicht automatisch dazu.
400-0398exakte Bestellnummer
36 mmZCO-Montagesystem
klappbarlinks/rechts konfigurierbar
2,2 NmRingkappenschrauben
Kaufen, wenn …
du bereits eine kompatible ZCO Slim-Line- oder ZCO Ringmontage für 36-mm-Mittelrohre besitzt und die Kantkontrolle sauber in die Montage integrieren möchtest. Besonders sinnvoll ist 400-0398, wenn reproduzierbare Waffenlage bei größeren ballistischen Höhenkorrekturen zählt.
Nicht kaufen, wenn …
du eine vollständige Montage, eine Libelle für ein beliebiges 34-mm-System, eine Schiene samt Rotpunktaufnahme oder ein Zubehörteil für die ZCO Blockmontage erwartest. Die Blockmontage nutzt ein anderes Libellenkonzept.
Unsere Einschätzung
Black-Raptor-Kaufurteil
400-0398 ist eines dieser kleinen Bauteile, deren Wert erst jenseits kurzer Distanzen sichtbar wird. Die integrierte Lösung hält den 36-mm-Rohrbereich frei, reduziert zusätzliche Klemmstellen und verbindet Kantkontrolle mit der vorhandenen ZCO-Montage. Sie lohnt sich aber nur, wenn Libelle, Retikel und Waffenbezug sorgfältig kalibriert werden – eine grüne Blase allein erzeugt noch keine geometrische Wahrheit.
Was dieses Ringoberteil tatsächlich ersetzt
Das Bauteil übernimmt die Funktion einer oberen Ringhälfte. Bei der Umrüstung wird nicht eine zusätzliche Libellenschelle neben die Montage gesetzt; ein vorhandenes ZCO-Ringoberteil wird gegen 400-0398 getauscht. Die offizielle Montageanleitung führt das „Top ring with bubble level“ mit der Bestellnummer 400-0398 als Zubehör sowohl für die Slim-Line-Montage als auch für die ZCO-Ringmontage.

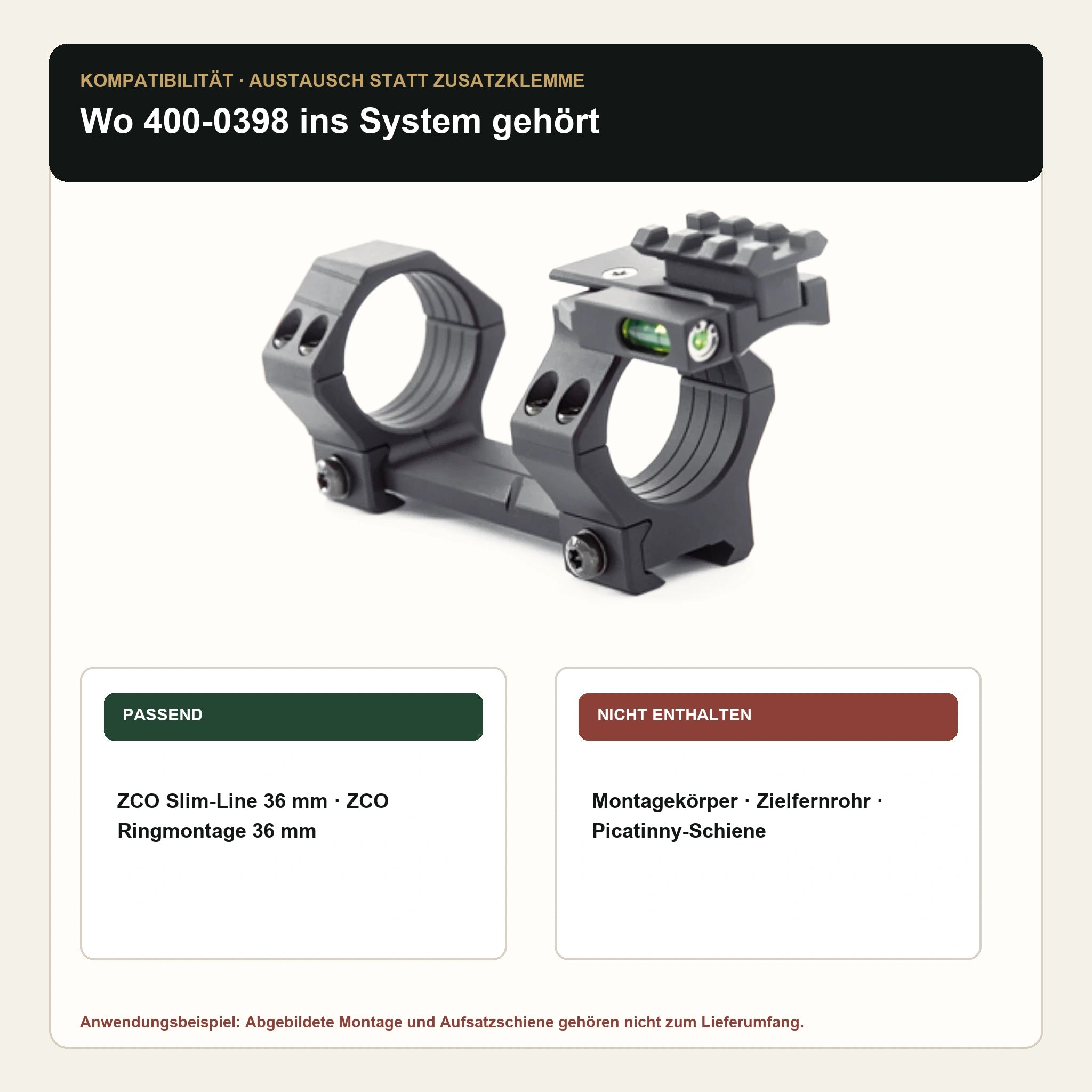

Damit ist die Systemgrenze klar: Die kompatible Basis muss bereits vorhanden sein. Für einen schwarzen, einteiligen Aufbau ist die ZCO Slim-Line Montage 400-0397 die direkte Systempartnerin. Die mechanisch entsprechende Slim-Line Montage 400-0479 in FDE kann technisch ebenfalls ergänzt werden; farblich entsteht dann bewusst ein Schwarz/FDE-Mix.
Auch die zweiteiligen ZCO Ringmontagen D36 H30 400-0384 und D36 H34 400-0385 gehören laut Herstelleranleitung zum vorgesehenen System. Das Ringoberteil ändert nicht deren Bauhöhe oder Vorneigung; es ergänzt die obere Klemmhälfte um Libellen- und Zubehörfunktion.
Nicht mit „Bauhöhe gemessen Oberkante“ fehlinterpretieren
Die Shopbezeichnung stammt aus dem Montageumfeld, aber 400-0398 besitzt keine eigenständige H30- oder H34-Bauhöhenvariante. H30/H34 beschreiben die komplette Ringmontage. Dieses Oberteil wird über Bestellnummer, 36-mm-ZCO-System und kompatible Montagefamilie ausgewählt – nicht über eine vermeintliche eigene Bauhöhe.
Warum Kantfehler auf Distanz relevant werden
Ein Zielfernrohr korrigiert Höhe und Seite entlang seiner eigenen Achsen. Wird das gesamte System um die Visierachse gekantet, steht die Höhenachse nicht mehr exakt senkrecht zur Schwerkraft. Ein Teil der eingestellten Höhenkorrektur wirkt dann geometrisch seitlich. Je größer die notwendige Höhenkorrektur und je größer der Kantwinkel, desto deutlicher kann die seitliche Abweichung werden.
Als anschauliches, vereinfachtes Vektormodell gilt: seitlicher Anteil ≈ Höhenkorrektur × sin(Kantwinkel). Bei 10 MIL Höhenkorrektur und 2° Kantung ergibt das rund 0,35 MIL seitlichen Anteil. Das ist keine vollständige ballistische Lösung und berücksichtigt weder Wind noch Waffen- oder Munitionsstreuung; es zeigt aber, warum „nur ein bisschen schief“ bei großer Korrektur nicht belanglos ist.
Ausbilder-Tipp: Libelle ist Kontrollinstrument, keine Kalibriermaschine

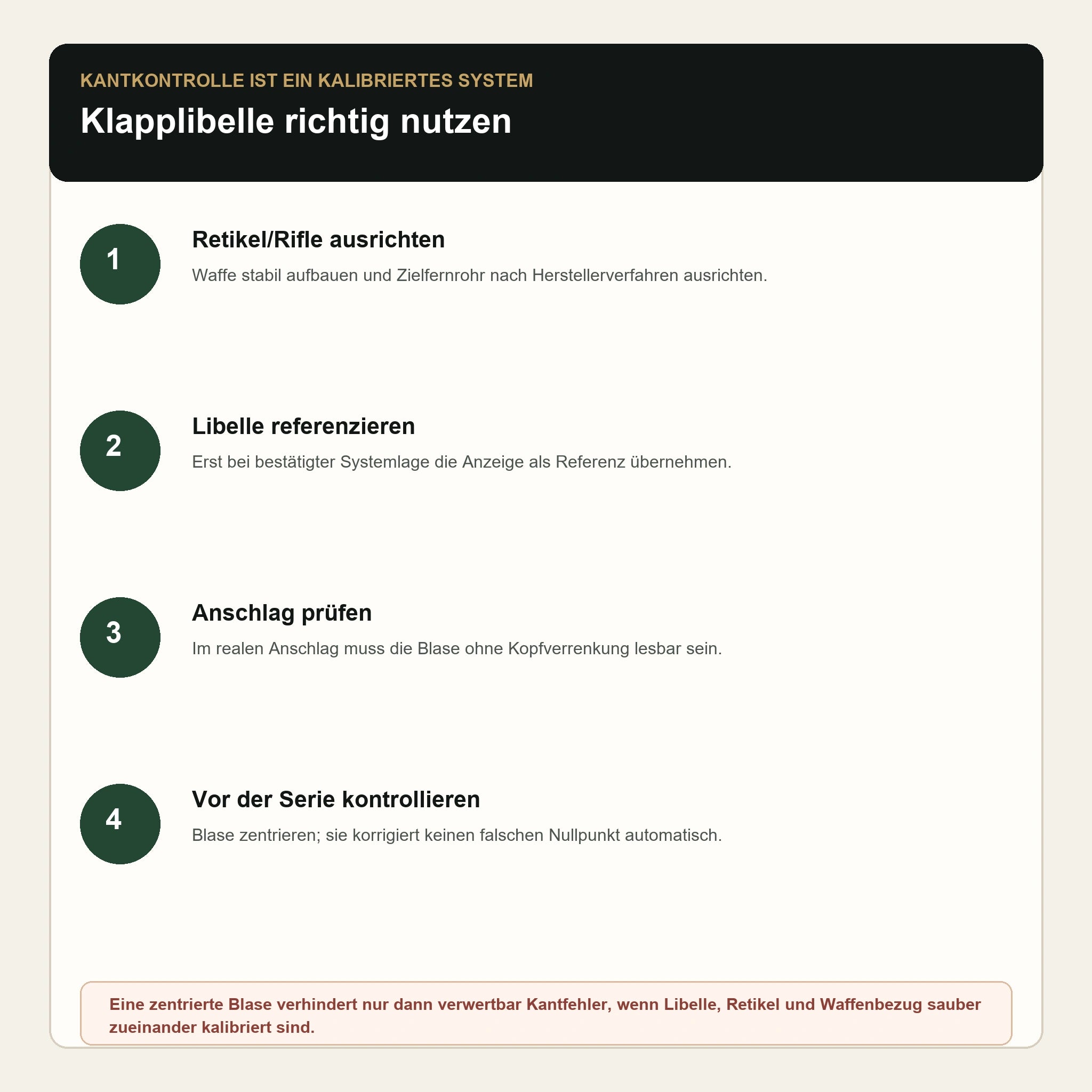

Eine zentrierte Blase ist nur dann aussagekräftig, wenn die Libelle zuvor zum gewünschten Waffen- und Retikelbezug eingerichtet wurde. Das Zielfernrohr wird nach einem belastbaren Verfahren zur Waffe ausgerichtet; anschließend wird die Libellenanzeige kontrolliert. Wer lediglich die Blase zentriert und daraus automatisch ein lotrechtes Retikel ableitet, kann einen vorhandenen Montagefehler sehr reproduzierbar wiederholen.
Klapplösung und Bedienseite
Der Hersteller beschreibt die integrierte Libelle als klappbar und für die Nutzung auf linker oder rechter Seite konfigurierbar. Das ist mehr als Komfort: Die Anzeige soll im Anschlag mit minimaler Blickbewegung erfassbar sein, ohne Ladegriff, Verschluss, Vergrößerungsring oder seitliches Zubehör zu blockieren. Die sinnvolle Seite hängt deshalb von Schießseite, Anschlag, Waffensystem und weiterem Zubehör ab.
Für Transport und enge Taschen wird die Libelle eingeklappt. Im Einsatz wird sie vollständig in die vorgesehene Position gebracht. Vor einer Serie kontrolliert man nicht nur die Blase, sondern auch das Gelenk: Spiel, Beschädigung oder ein nicht definierter Anschlag machen die Anzeige unzuverlässig.
Aufnahme für kurze und lange Picatinny-Aufsatzschiene

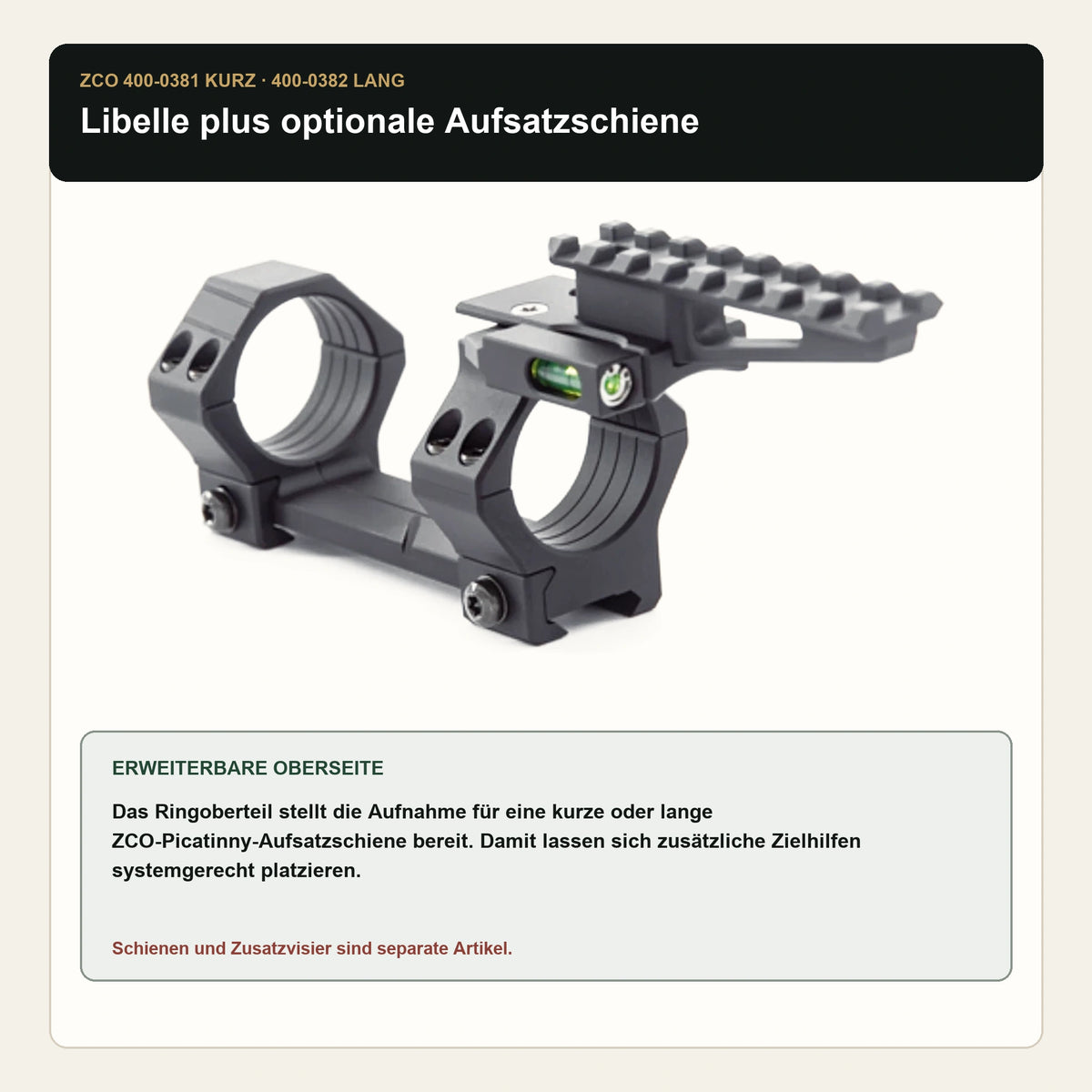

400-0398 ist zugleich Träger für die optionalen ZCO-Aufsatzschienen 400-0381 (kurz) und 400-0382 (lang). Die Schienen werden am Ringoberteil verschraubt und schaffen eine definierte Aufnahme für zusätzliche Zielhilfen, etwa ein Micro-Red-Dot oder einen kompakten Laserentfernungsmesser. Ringoberteil und Schiene sind getrennte Artikel.
Ein Zusatzvisier erhöht Masse und Hebel oberhalb des Mittelrohrs. Deshalb wird nicht automatisch die längste Schiene gewählt. Entscheidend sind benötigte Slot-Zahl, Sichtlinie, Bedienbarkeit, Auswurf-/Verschlussfreigang, Kollisionsfreiheit zum Turm und die tatsächliche Masse des Zusatzgeräts. Nach jeder Änderung gehören Sitzkontrolle und erneute Nullungsbestätigung zum Prozess.
Foto ist kein Lieferumfang
Kontextbilder zeigen das Ringoberteil teilweise auf einer kompletten Montage und mit Aufsatzschiene. Sie erklären die Schnittstelle. Im Lieferumfang dieses Angebots ist ausschließlich das beschriebene Ringoberteil 400-0398 enthalten, sofern das Angebot keine weiteren Teile ausdrücklich nennt.
Montage mit 2,2 Nm – und warum die Reihenfolge zählt

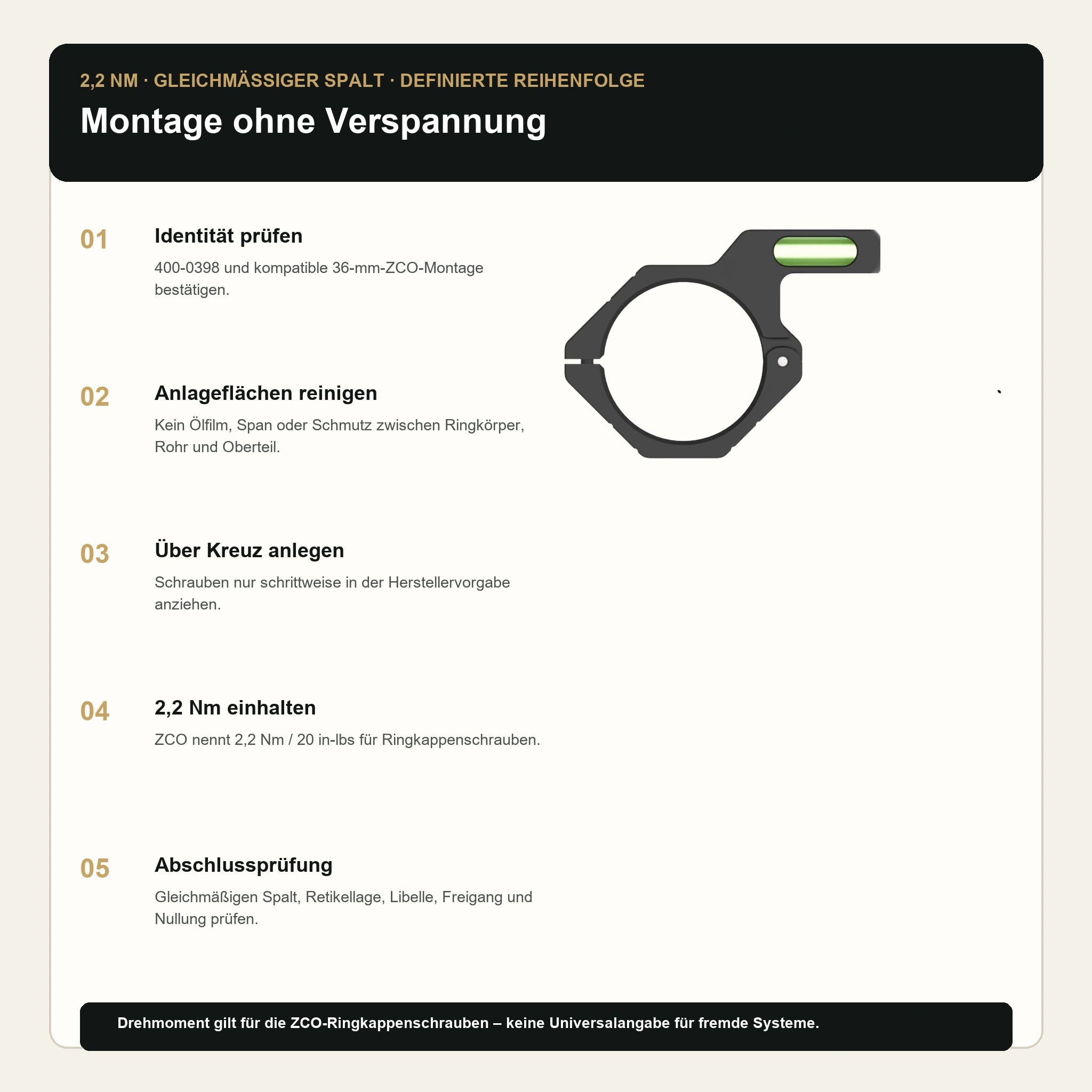

ZCO nennt für die Ringkappenschrauben der Slim-Line- und Ringmontage 2,2 Nm / 20 in-lbs. Die Schrauben werden in der in der Anleitung dargestellten Reihenfolge gleichmäßig angezogen, während auf einen gleichmäßigen Spalt zwischen Oberteil und Ringkörper geachtet wird. Dieses Drehmoment gehört zu den ZCO-Ringkappenschrauben; es ist kein Universalwert für fremde Montagen, Aufsatzschienen oder die Klemmschrauben an der Waffen-Picatinny-Schiene.
- Waffe entladen, System stabil ablegen und vorhandene Konfiguration dokumentieren.
- Kompatible ZCO-Montage, Bestellnummer 400-0398 und unbeschädigte Schrauben bestätigen.
- Anlageflächen, Gewinde und den 36-mm-Rohrbereich reinigen; keine Grate oder Partikel einklemmen.
- Ringoberteil spannungsfrei aufsetzen und Schrauben nur handfest anlegen.
- Augenabstand, Retikellage und Position des Zielfernrohrs prüfen.
- Schrittweise in Herstellerreihenfolge auf 2,2 Nm anziehen; Spalt links/rechts beobachten.
- Libelle zur gewünschten Seite konfigurieren und gegen den definierten Waffen-/Retikelbezug prüfen.
- Nach Montage, erster Schussserie und Transport Drehmoment nicht blind „nachdrücken“, sondern Sitz, Markierungen und Nullung kontrollieren.
Die Herstelleranleitung warnt ausdrücklich vor zu hohem Ringkappendrehmoment: Verspannung kann interne Bauteile des Zielfernrohrs beeinflussen. Ein präziser Drehmomentschlüssel, passende Bits und saubere Schraubenköpfe sind deshalb Teil der Montagequalität.
Technische Daten
| Bestellnummer |
ZCO4000398 / Hersteller-Nr. 400-0398 |
| Produktart |
Austausch-Ringoberteil / obere Ringhälfte mit integrierter Klapplibelle |
| Kompatible Montagefamilien |
ZCO Slim-Line Montage und ZCO Ringmontage für 36-mm-Mittelrohre |
| Nicht für |
universelle Fremdmontagen, 34-mm-Systeme oder als Ersatz der Blockmontage-Libelle |
| Farbe |
Schwarz |
| Material/Oberfläche |
ZCO-Montagesystem aus EN AW-7075 Aluminium, schwarz eloxiert |
| Libelle |
integriert, klappbar, links/rechts konfigurierbar |
| Zusatzschnittstelle |
für optionale ZCO-Picatinny-Aufsatzschienen 400-0381 kurz und 400-0382 lang |
| Drehmoment |
2,2 Nm / 20 in-lbs für ZCO-Ringkappenschrauben laut Montageanleitung |
| Bauhöhe/Vorneigung |
Eigenschaften der vorhandenen Komplettmontage; dieses Oberteil definiert keine eigene H30/H34- oder MIL-Variante |
Lieferumfang
Ein ZCO Ringoberteil mit integrierter Klapplibelle in Schwarz, Bestellnummer 400-0398. Montagekörper, zweites Ringoberteil, Zielfernrohr, Schraubenwerkzeug, kurze oder lange Picatinny-Aufsatzschiene und Zusatzvisier gehören nur dazu, wenn sie im konkreten Angebot ausdrücklich genannt sind.
FAQ
Ist 400-0398 eine komplette Zielfernrohrmontage?
Nein. Es ist ein einzelnes Austausch-Ringoberteil mit integrierter Klapplibelle.
Passt das Teil an die ZCO Slim-Line Montage?
Ja. ZCO führt 400-0398 ausdrücklich als optionales Zubehör für die Slim-Line-Montage.
Passt es auch an die zweiteilige ZCO Ringmontage?
Ja. Die Herstelleranleitung listet dasselbe Ringoberteil auch für die ZCO-Ringmontage.
Passt es an die ZCO Blockmontage?
Nein. Die Blockmontage besitzt ein anderes Libellen- und Zubehörsystem.
Ist H30 oder H34 zu wählen?
Für 400-0398 gibt es in den zugänglichen Herstellerunterlagen keine separate H30/H34-Variante. H30/H34 gehört zur vollständigen Ringmontage.
Kann die Libelle links oder rechts sitzen?
Ja. Der Hersteller beschreibt die Klapplibelle als auf linke oder rechte Bedienseite konfigurierbar.
Welches Drehmoment gilt?
ZCO nennt 2,2 Nm beziehungsweise 20 in-lbs für die Ringkappenschrauben von Slim-Line- und Ringmontage.
Warum ist ein gleichmäßiger Ringspalt wichtig?
Er zeigt, dass das Oberteil gleichmäßig angezogen wird. Einseitiges Anlegen kann Verspannung oder ungleichmäßige Klemmung begünstigen.
Macht die Libelle mein Retikel automatisch gerade?
Nein. Sie zeigt reproduzierbar ihre eigene Lage. Retikel, Waffe und Libelle müssen zuvor sauber zueinander ausgerichtet werden.
Kann ich eine Picatinny-Schiene montieren?
Ja. 400-0398 nimmt die optionalen ZCO-Schienen 400-0381 kurz und 400-0382 lang auf.
Ist die Aufsatzschiene im Lieferumfang?
Nein, sofern sie nicht ausdrücklich zusätzlich angeboten wird. Ringoberteil und Schienen sind separate Artikel.
Muss nach dem Umbau neu eingeschossen werden?
Jede Änderung an der Ringklemmung erfordert mindestens eine Nullungsbestätigung. Bei veränderter Optikposition oder Verspannung ist eine vollständige Kontrolle notwendig.
